利用ENVI软件制作专题图指导书.doc

发布时间：2022-06-08 发布人：admin 分类：说明书资料大小：0.82M 资料格式：doc 举报版权申诉

第1页 / 共8页

第2页 / 共8页

第3页 / 共8页

第4页 / 共8页

第5页 / 共8页

第6页 / 共8页

第7页 / 共8页

第8页 / 共8页

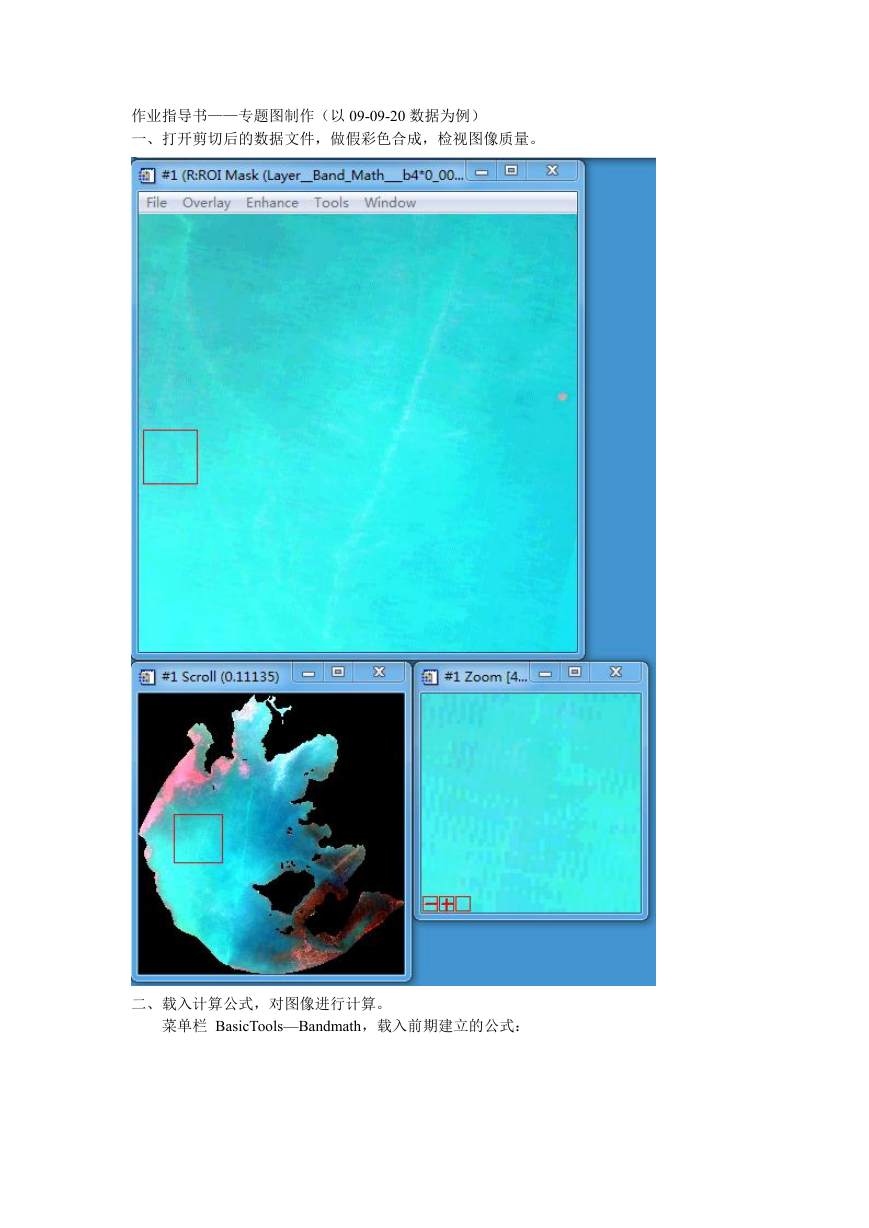

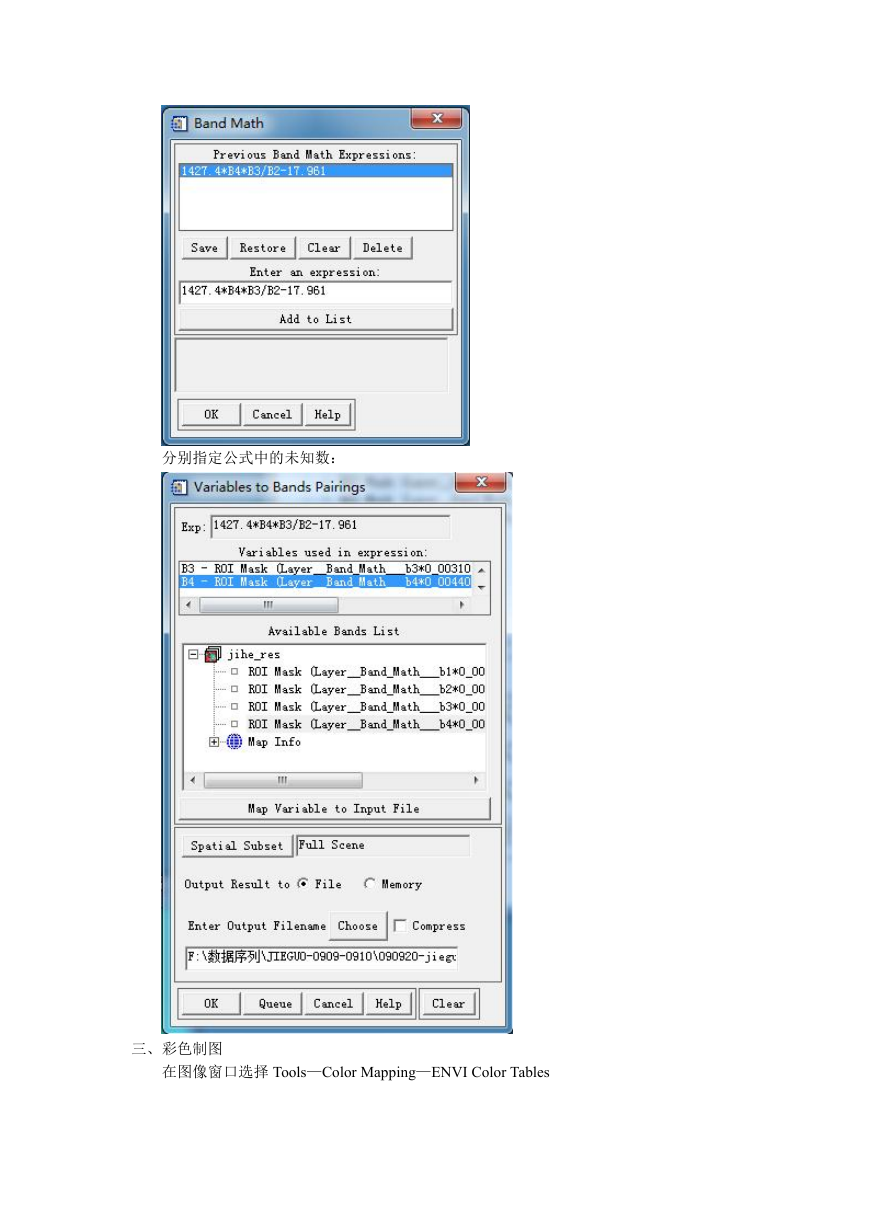

作业指导书——专题图制作（以 09-09-20 数据为例）一、打开剪切后的数据文件，做假彩色合成，检视图像质量。二、载入计算公式，对图像进行计算。菜单栏 BasicTools—Bandmath，载入前期建立的公式：

分别指定公式中的未知数：三、彩色制图在图像窗口选择 Tools—Color Mapping—ENVI Color Tables

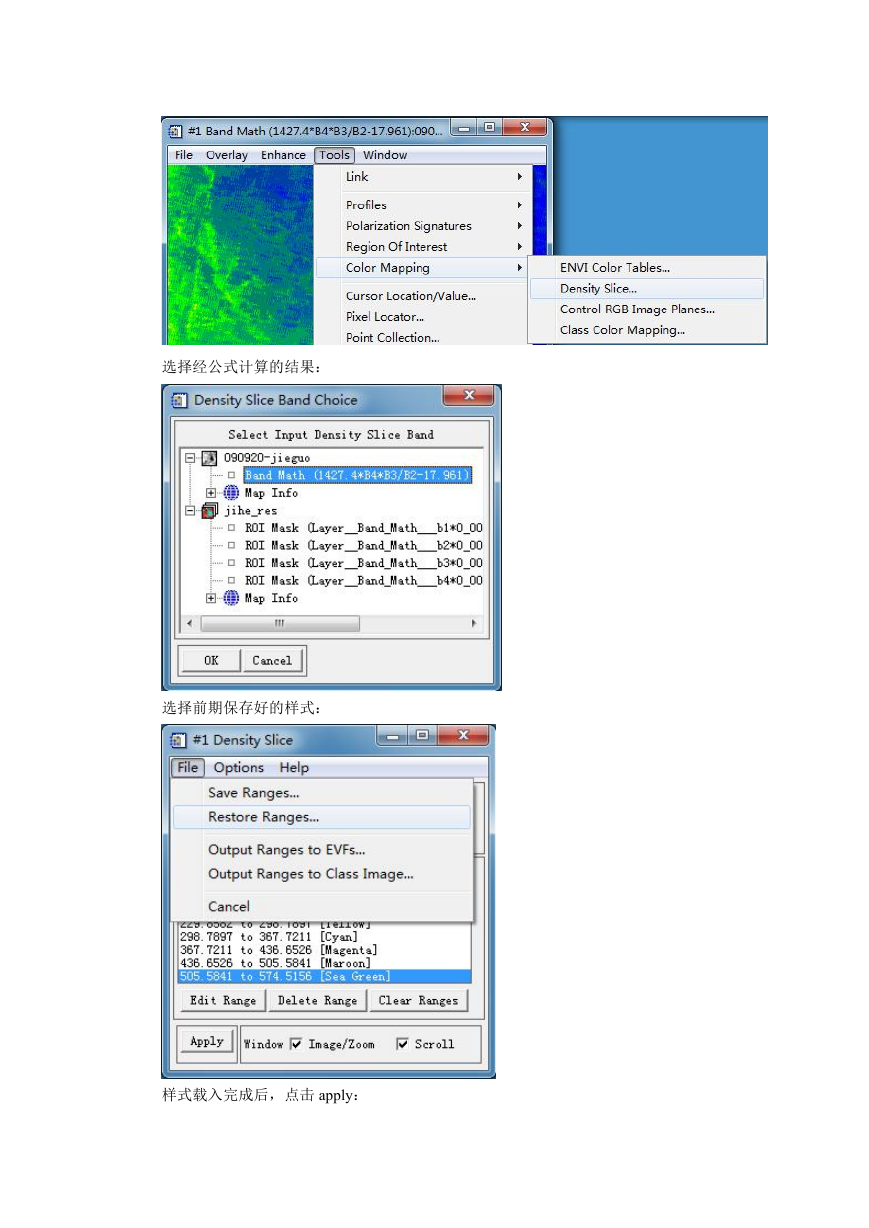

选择 EOS B，然后关闭样式表选择窗口。在图像窗口选择 Tools—Color Mapping—Density Slice

选择经公式计算的结果：选择前期保存好的样式：样式载入完成后，点击 apply：

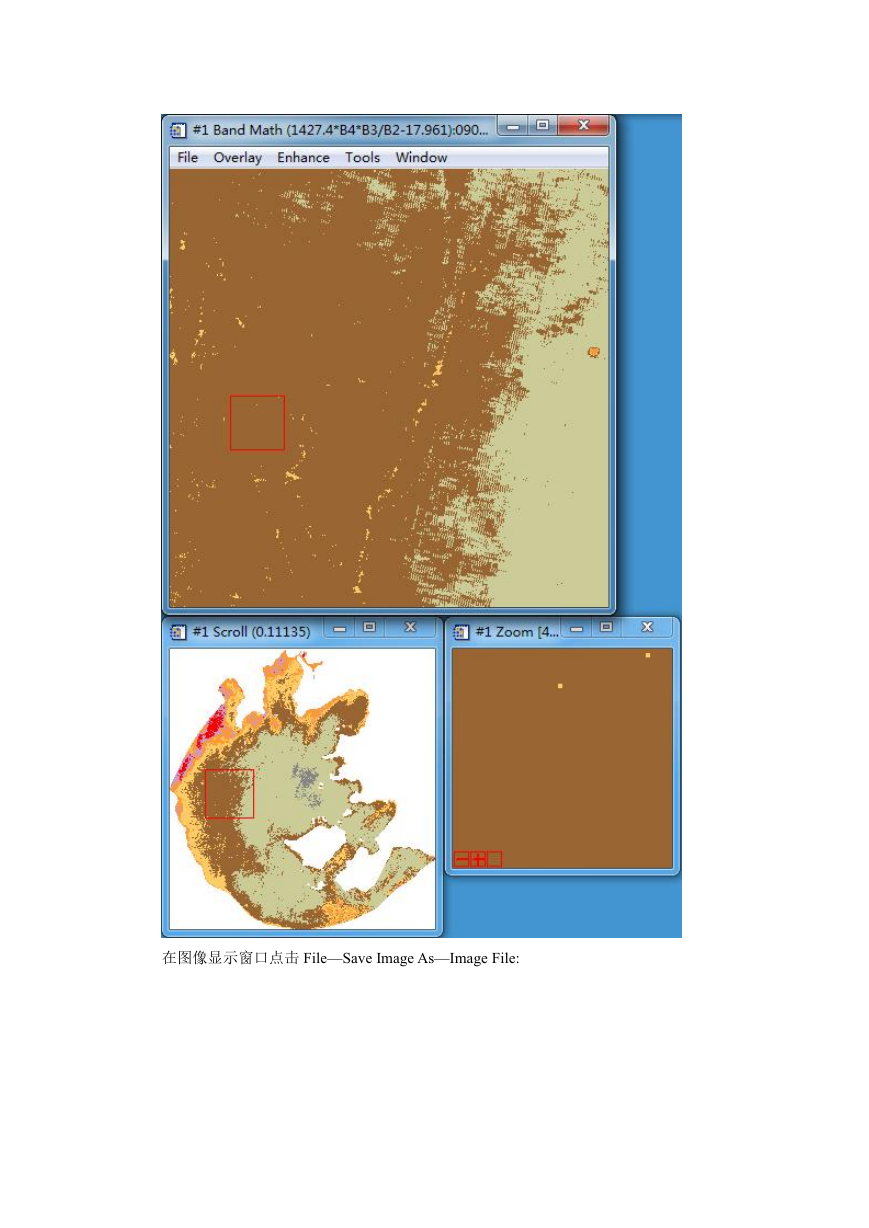

得到悬浮物浓度分布图：

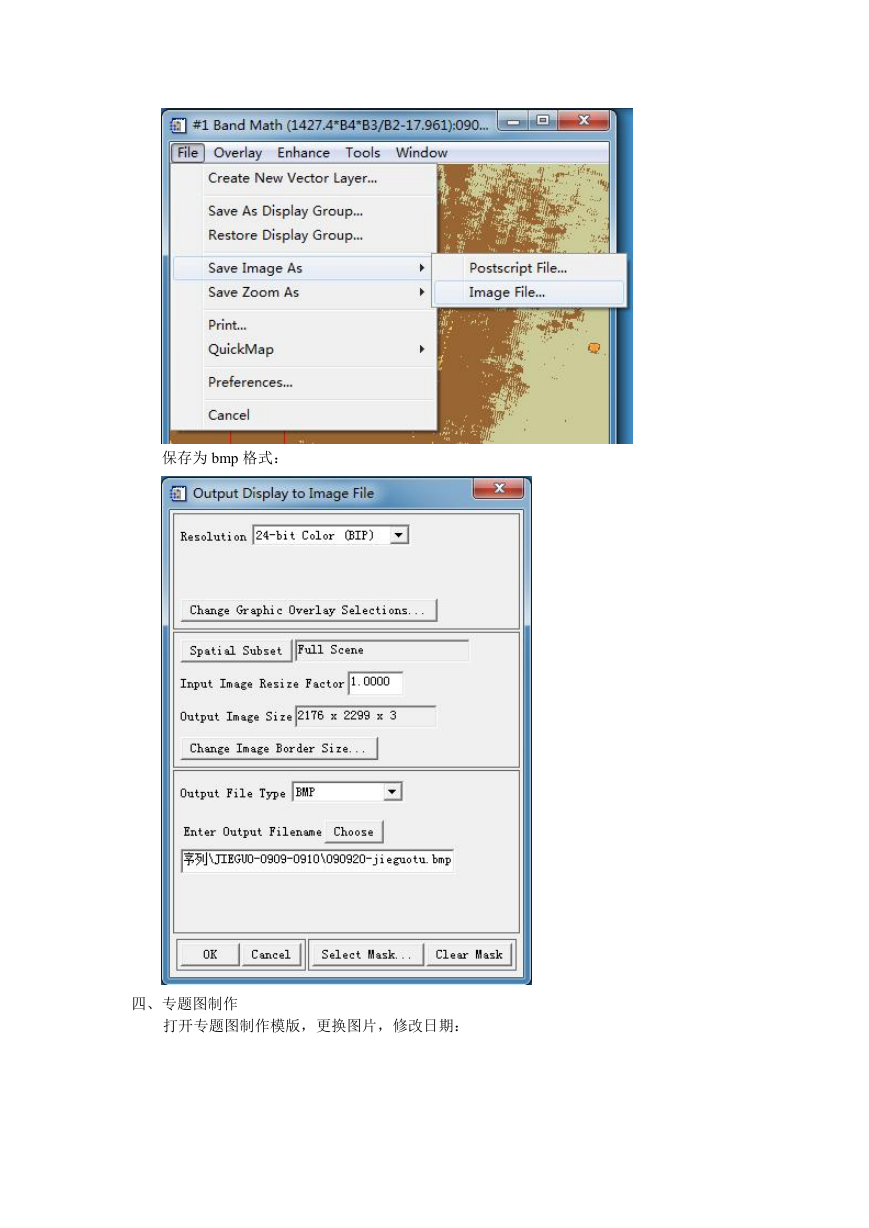

在图像显示窗口点击 File—Save Image As—Image File:

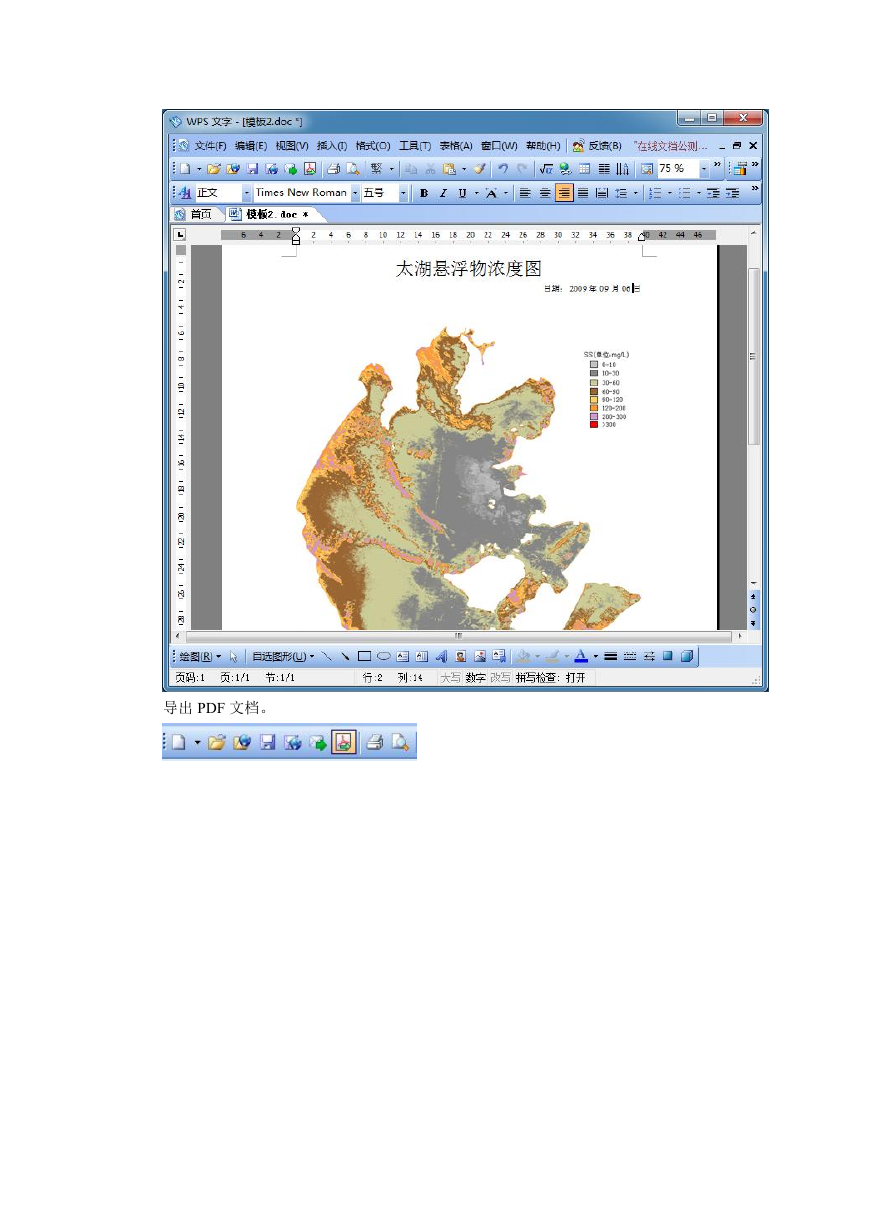

保存为 bmp 格式：四、专题图制作打开专题图制作模版，更换图片，修改日期：

导出 PDF 文档。
