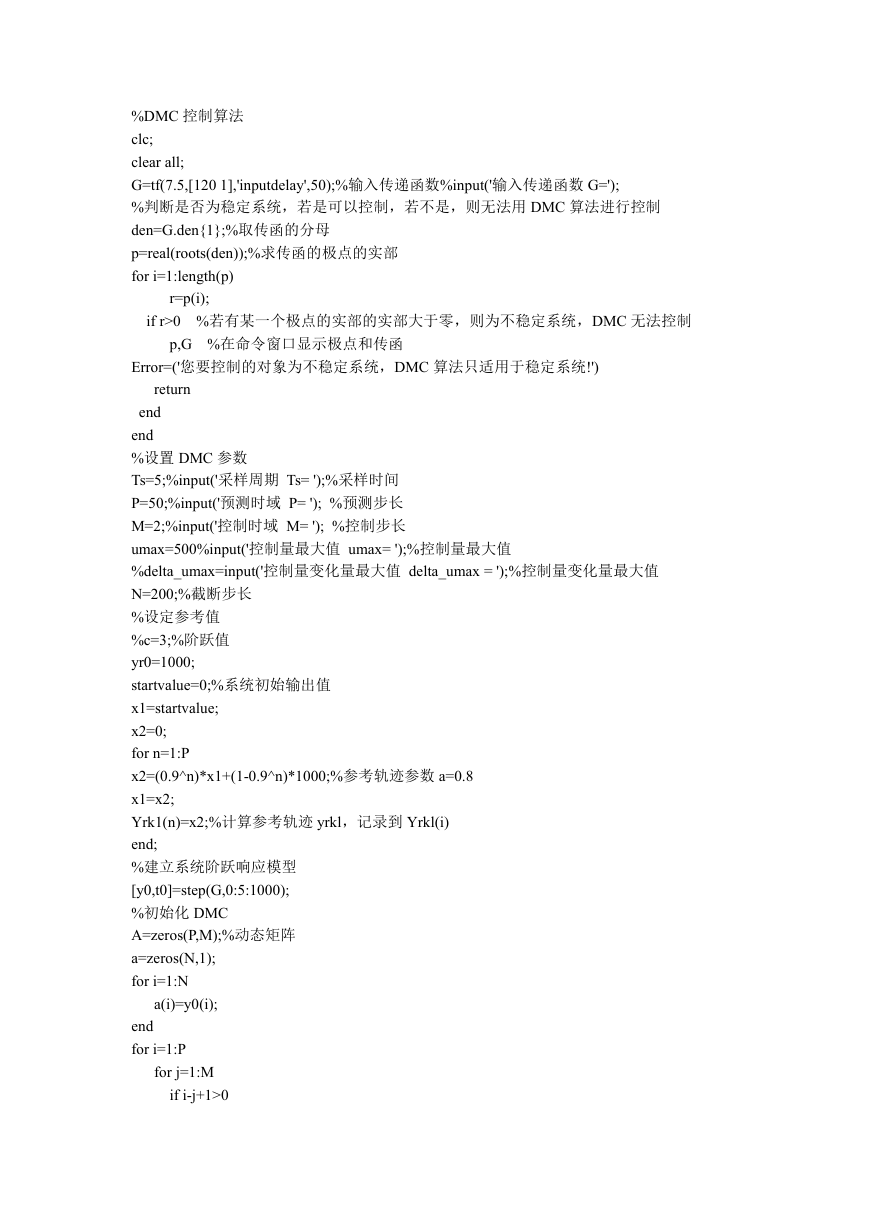

%DMC 控制算法 clc; clear all; G=tf(7.5,[120 1],'inputdelay',50);%输入传递函数%input('输入传递函数 G='); %判断是否为稳定系统，若是可以控制，若不是，则无法用 DMC 算法进行控制 den=G.den{1};%取传函的分母 p=real(roots(den));%求传函的极点的实部 for i=1:length(p) r=p(i); if r>0 %若有某一个极点的实部的实部大于零，则为不稳定系统，DMC 无法控制 p,G %在命令窗口显示极点和传函 Error=('您要控制的对象为不稳定系统，DMC 算法只适用于稳定系统!') return end end %设置 DMC 参数 Ts=5;%input('采样周期 Ts= ');%采样时间 P=50;%input('预测时域 P= '); %预测步长 M=2;%input('控制时域 M= '); %控制步长 umax=500%input('控制量最大值 umax= ');%控制量最大值 %delta_umax=input('控制量变化量最大值 delta_umax = ');%控制量变化量最大值 N=200;%截断步长 %设定参考值 %c=3;%阶跃值 yr0=1000; startvalue=0;%系统初始输出值 x1=startvalue; x2=0; for n=1:P x2=(0.9^n)*x1+(1-0.9^n)*1000;%参考轨迹参数 a=0.8 x1=x2; Yrk1(n)=x2;%计算参考轨迹 yrkl，记录到 Yrkl(i) end; %建立系统阶跃响应模型 [y0,t0]=step(G,0:5:1000); %初始化 DMC A=zeros(P,M);%动态矩阵 a=zeros(N,1); for i=1:N a(i)=y0(i); end for i=1:P for j=1:M if i-j+1>0 

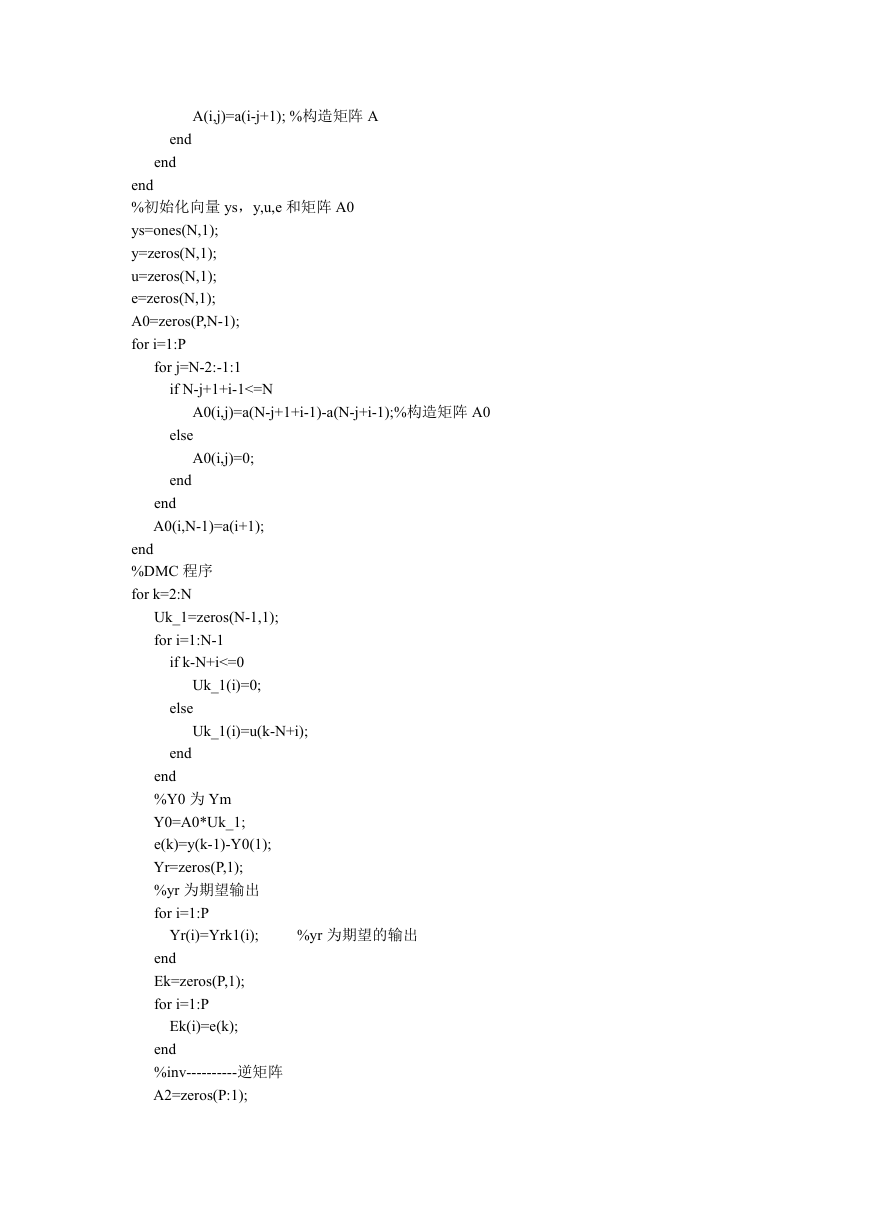

A(i,j)=a(i-j+1); %构造矩阵 A end end end %初始化向量 ys，y,u,e 和矩阵 A0 ys=ones(N,1); y=zeros(N,1); u=zeros(N,1); e=zeros(N,1); A0=zeros(P,N-1); for i=1:P for j=N-2:-1:1 if N-j+1+i-1<=N A0(i,j)=a(N-j+1+i-1)-a(N-j+i-1);%构造矩阵 A0 else A0(i,j)=0; end end A0(i,N-1)=a(i+1); end %DMC 程序 for k=2:N Uk_1=zeros(N-1,1); for i=1:N-1 if k-N+i<=0 Uk_1(i)=0; else Uk_1(i)=u(k-N+i); end end %Y0 为 Ym Y0=A0*Uk_1; e(k)=y(k-1)-Y0(1); Yr=zeros(P,1); %yr 为期望输出 for i=1:P Yr(i)=Yrk1(i); %yr 为期望的输出 end Ek=zeros(P,1); for i=1:P Ek(i)=e(k); end %inv----------逆矩阵 A2=zeros(P:1); 

for i=1:P A2(i)=1-0.9^i; end A3=zeros(P:1); A3=A2*[yr0-y(k-1)] delta_u=inv(A'*A+eye(M))*A'*(Yr-Y0); %控制增量的计算 %for i = 1:M %if delta_u(i) > delta_umax delta_u(i) = delta_umax; % %end %end for i=1:M if k+i-1<=N u(k+i-1)=u(k+i-1-1)+delta_u(i); %控制律的计算 if u(k+i-1) > umax u(k+i-1) = umax; end end end temp=0;%设置在 k-j-1 时刻以前的控制律 for j=1:N-1 if k-j<=0 temp; else if k-j-1<=0 temp=temp+a(j)*u(k-j); else temp=temp+a(j)*(u(k-j)-u(k-j-1)); end end end if k-N<=0 y(k)=temp+e(N); else y(k)=temp+a(N)*u(k-N)+e(N); end end %画图显示结果 t=10*(1:N); subplot(211); plot(t,y); title('DMC 控制输出曲线'); xlabel('t') ylabel('y') 

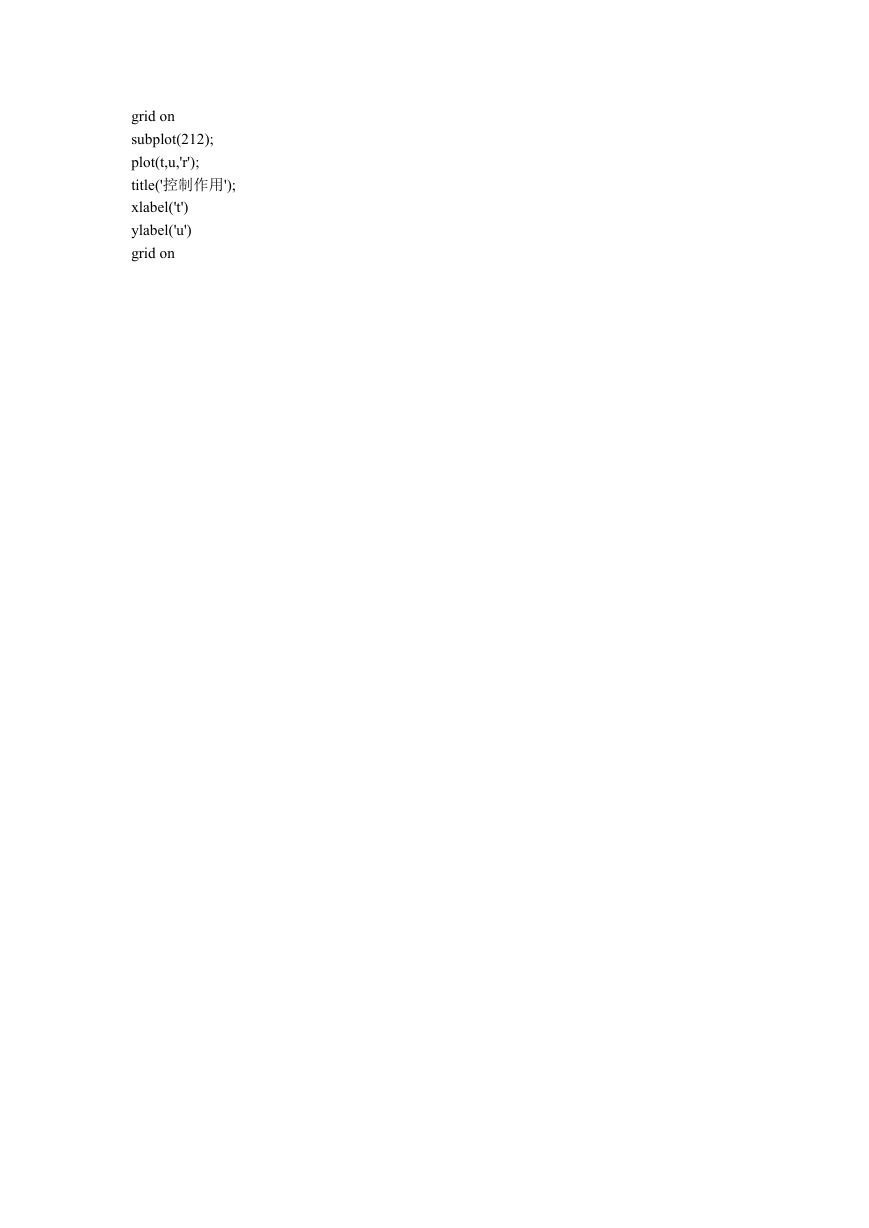

grid on subplot(212); plot(t,u,'r'); title('控制作用'); xlabel('t') ylabel('u') grid on
