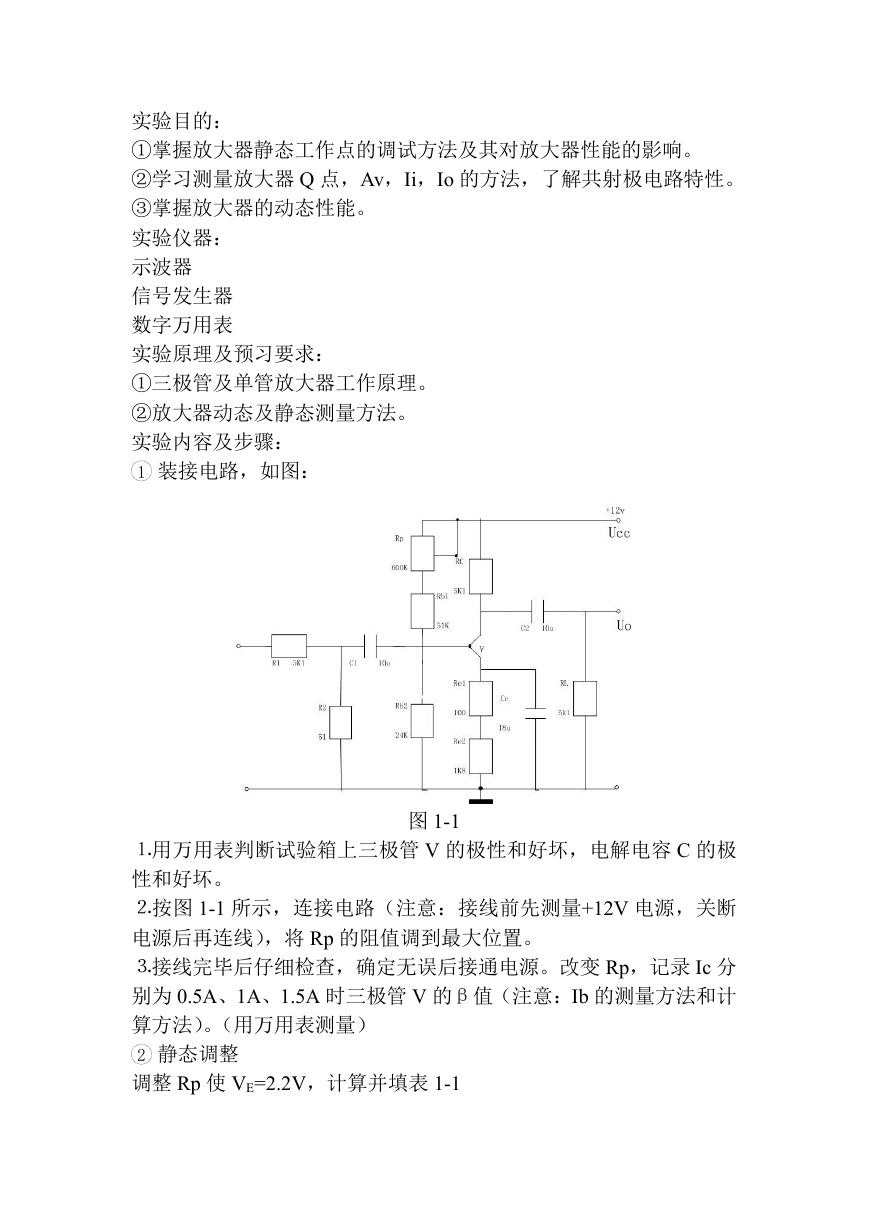

实验目的： ①掌握放大器静态工作点的调试方法及其对放大器性能的影响。 ②学习测量放大器 Q 点，Av，Ii，Io 的方法，了解共射极电路特性。 ③掌握放大器的动态性能。 实验仪器： 示波器 信号发生器 数字万用表 实验原理及预习要求： ①三极管及单管放大器工作原理。 ②放大器动态及静态测量方法。 实验内容及步骤： 1 装接电路，如图： 图 1-1 ⒈用万用表判断试验箱上三极管 V 的极性和好坏，电解电容 C 的极 性和好坏。 ⒉按图 1-1 所示，连接电路（注意：接线前先测量+12V 电源，关断 电源后再连线），将 Rp 的阻值调到最大位置。 ⒊接线完毕后仔细检查，确定无误后接通电源。改变 Rp，记录 Ic 分 别为 0.5A、1A、1.5A 时三极管 V 的β值（注意：Ib 的测量方法和计 算方法）。（用万用表测量） 2 静态调整 调整 Rp 使 VE=2.2V，计算并填表 1-1 

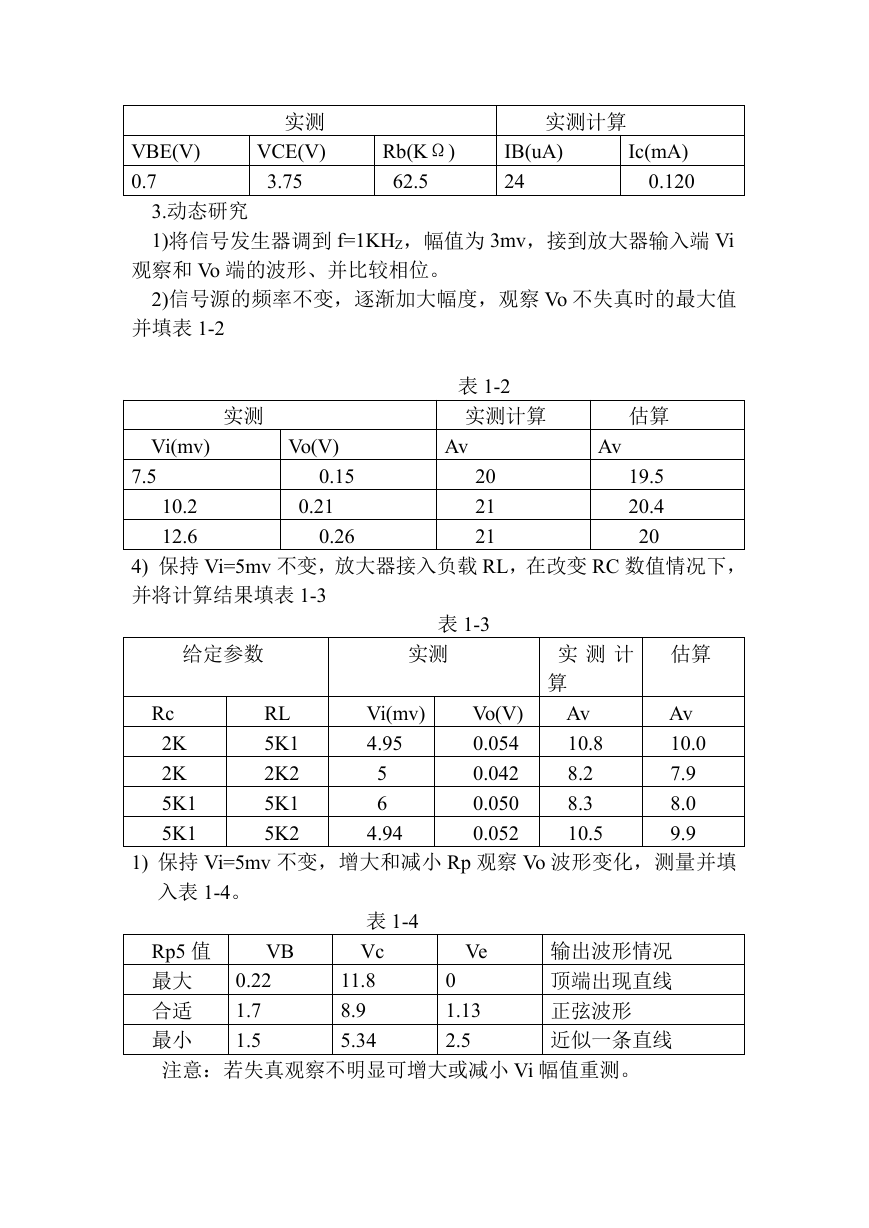

VBE(V) 0.7 实测 VCE(V) 3.75 实测计算 Rb(KΩ) 62.5 IB(uA) 24 Ic(mA) 0.120 3.动态研究 1)将信号发生器调到 f=1KHZ，幅值为 3mv，接到放大器输入端 Vi 观察和 Vo 端的波形、并比较相位。 2)信号源的频率不变，逐渐加大幅度，观察 Vo 不失真时的最大值 并填表 1-2 实测 Vi(mv) 7.5 10.2 12.6 Vo(V) 0.15 0.21 0.26 表 1-2 实测计算 Av 20 21 21 Av 估算 19.5 20.4 20 4) 保持 Vi=5mv 不变，放大器接入负载 RL，在改变 RC 数值情况下， 并将计算结果填表 1-3 给定参数 Rc 2K 2K 5K1 5K1 RL 5K1 2K2 5K1 5K2 表 1-3 实测 实 测 计 估算 Vi(mv) 4.95 5 6 4.94 算 Av 10.8 8.2 8.3 10.5 Vo(V) 0.054 0.042 0.050 0.052 Av 10.0 7.9 8.0 9.9 1) 保持 Vi=5mv 不变，增大和减小 Rp 观察 Vo 波形变化，测量并填 入表 1-4。 VB Rp5 值 最大 合适 最小 注意：若失真观察不明显可增大或减小 Vi 幅值重测。 输出波形情况 顶端出现直线 正弦波形 近似一条直线 0.22 1.7 1.5 表 1-4 Vc 11.8 8.9 5.34 Ve 0 1.13 2.5 

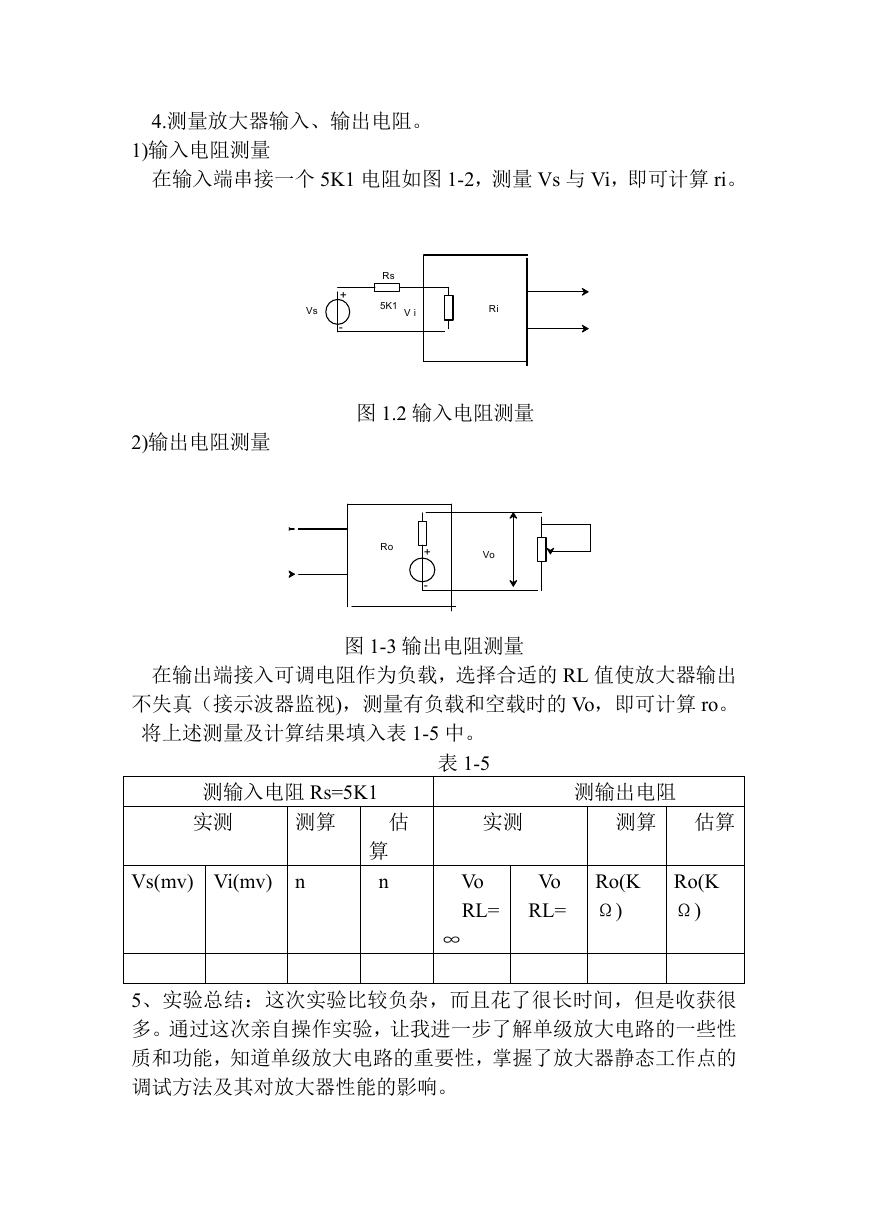

4.测量放大器输入、输出电阻。 1)输入电阻测量 在输入端串接一个 5K1 电阻如图 1-2，测量 Vs 与 Vi，即可计算 ri。 Rs 5K1 V i Vs + - Ri 2)输出电阻测量 图 1.2 输入电阻测量 Ro + - Vo 图 1-3 输出电阻测量 在输出端接入可调电阻作为负载，选择合适的 RL 值使放大器输出 不失真（接示波器监视)，测量有负载和空载时的 Vo，即可计算 ro。 将上述测量及计算结果填入表 1-5 中。 表 1-5 测输入电阻 Rs=5K1 实测 测算 估 测输出电阻 实测 测算 估算 Vs(mv) Vi(mv) n 算 n Vo RL= Vo RL= Ro(K Ω) Ro(K Ω) ∞ 5、实验总结：这次实验比较负杂，而且花了很长时间，但是收获很 多。通过这次亲自操作实验，让我进一步了解单级放大电路的一些性 质和功能，知道单级放大电路的重要性，掌握了放大器静态工作点的 调试方法及其对放大器性能的影响。
