1553B-F2812 开发系统指导手册中航信测科技 2014.1

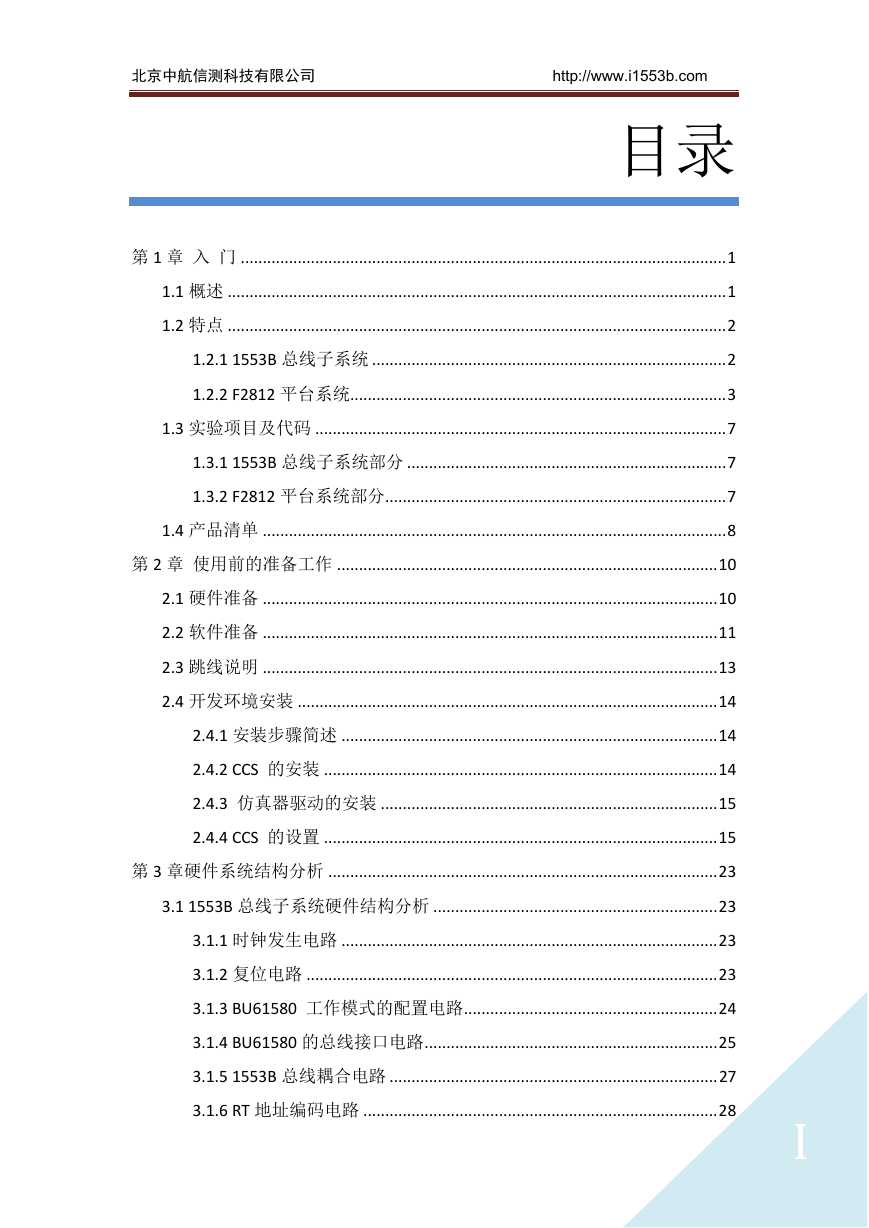

北京中航信测科技有限公司 http://www.i1553b.com 目录第 1 章入门 ............................................................................................................... 1 1.1 概述 .................................................................................................................. 1 1.2 特点 .................................................................................................................. 2 1.2.1 1553B 总线子系统 ................................................................................. 2 1.2.2 F2812 平台系统 ...................................................................................... 3 1.3 实验项目及代码 .............................................................................................. 7 1.3.1 1553B 总线子系统部分 ......................................................................... 7 1.3.2 F2812 平台系统部分 .............................................................................. 7 1.4 产品清单 .......................................................................................................... 8 第 2 章使用前的准备工作 ....................................................................................... 10 2.1 硬件准备 ........................................................................................................ 10 2.2 软件准备 ........................................................................................................ 11 2.3 跳线说明 ........................................................................................................ 13 2.4 开发环境安装 ................................................................................................ 14 2.4.1 安装步骤简述 ...................................................................................... 14 2.4.2 CCS 的安装 .......................................................................................... 14 2.4.3 仿真器驱动的安装 ............................................................................. 15 2.4.4 CCS 的设置 .......................................................................................... 15 第 3 章硬件系统结构分析 ......................................................................................... 23 3.1 1553B 总线子系统硬件结构分析 ................................................................. 23 3.1.1 时钟发生电路 ...................................................................................... 23 3.1.2 复位电路 .............................................................................................. 23 3.1.3 BU61580 工作模式的配置电路 .......................................................... 24 3.1.4 BU61580 的总线接口电路 ................................................................... 25 3.1.5 1553B 总线耦合电路 ........................................................................... 27 3.1.6 RT 地址编码电路 ................................................................................. 28 I

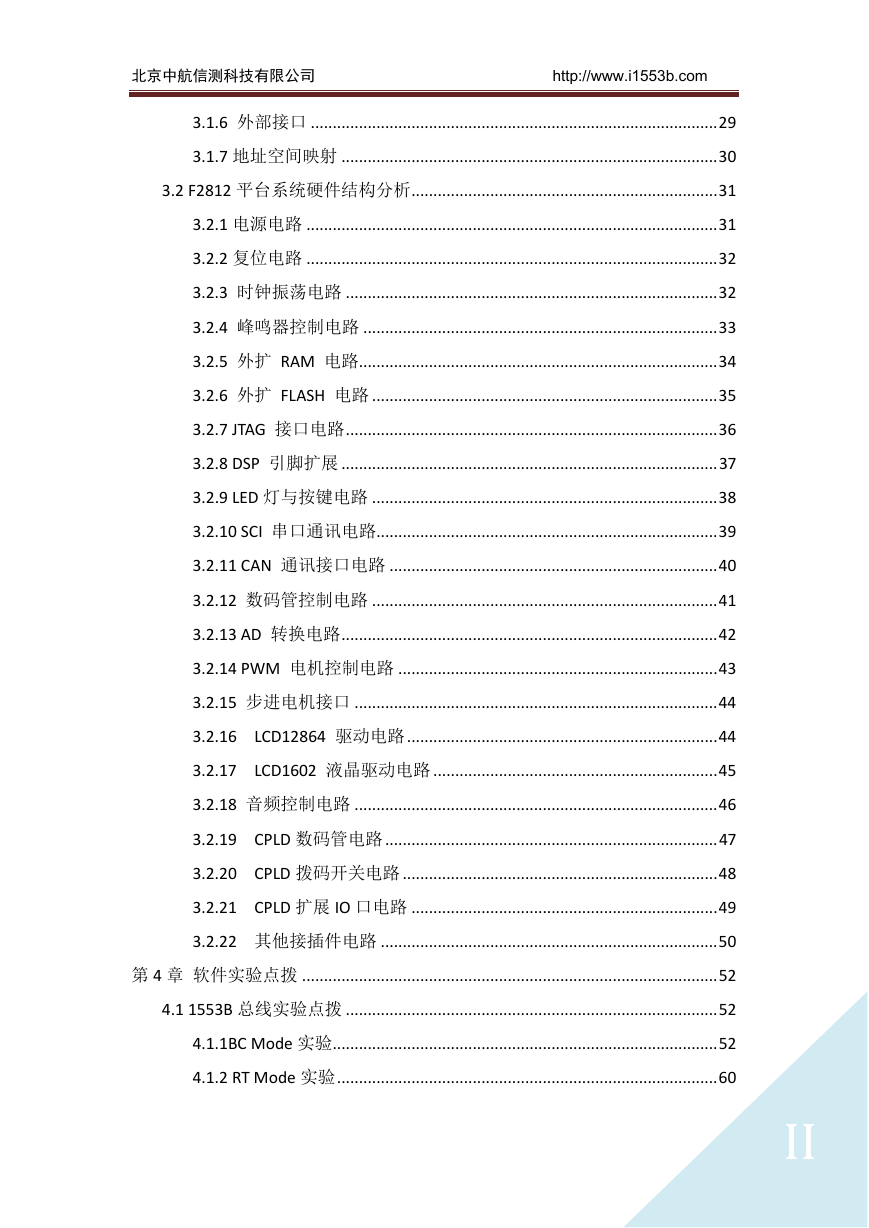

北京中航信测科技有限公司 http://www.i1553b.com 3.1.6 外部接口 ............................................................................................. 29 3.1.7 地址空间映射 ...................................................................................... 30 3.2 F2812 平台系统硬件结构分析 ...................................................................... 31 3.2.1 电源电路 .............................................................................................. 31 3.2.2 复位电路 .............................................................................................. 32 3.2.3 时钟振荡电路 ..................................................................................... 32 3.2.4 峰鸣器控制电路 ................................................................................. 33 3.2.5 外扩 RAM 电路.................................................................................. 34 3.2.6 外扩 FLASH 电路 ............................................................................... 35 3.2.7 JTAG 接口电路 ..................................................................................... 36 3.2.8 DSP 引脚扩展 ...................................................................................... 37 3.2.9 LED 灯与按键电路 ............................................................................... 38 3.2.10 SCI 串口通讯电路.............................................................................. 39 3.2.11 CAN 通讯接口电路 ........................................................................... 40 3.2.12 数码管控制电路 ............................................................................... 41 3.2.13 AD 转换电路 ...................................................................................... 42 3.2.14 PWM 电机控制电路 ......................................................................... 43 3.2.15 步进电机接口 ................................................................................... 44 3.2.16 LCD12864 驱动电路 ....................................................................... 44 3.2.17 LCD1602 液晶驱动电路 ................................................................. 45 3.2.18 音频控制电路 ................................................................................... 46 3.2.19 CPLD 数码管电路 ............................................................................ 47 3.2.20 CPLD 拨码开关电路 ........................................................................ 48 3.2.21 CPLD 扩展 IO 口电路 ...................................................................... 49 3.2.22 其他接插件电路 ............................................................................. 50 第 4 章软件实验点拨 ............................................................................................... 52 4.1 1553B 总线实验点拨 ..................................................................................... 52 4.1.1BC Mode 实验 ........................................................................................ 52 4.1.2 RT Mode 实验 ....................................................................................... 60 II

北京中航信测科技有限公司 http://www.i1553b.com 4.2 F2812 平台资源实验点拨 .............................................................................. 66 4.3 CPLD 实验点拨 ............................................................................................... 68 第 5 章 Flash 烧写点拨 .............................................................................................. 73 5.1 说明 ............................................................................................................... 73 5.2 烧写 FLASH .................................................................................................... 73 5.2.1 生成烧写文件 ..................................................................................... 73 5.2.2 烧写用户程序 ..................................................................................... 77 附录 A .......................................................................................................................... 82 联系方式............................................................................................................... 82 III

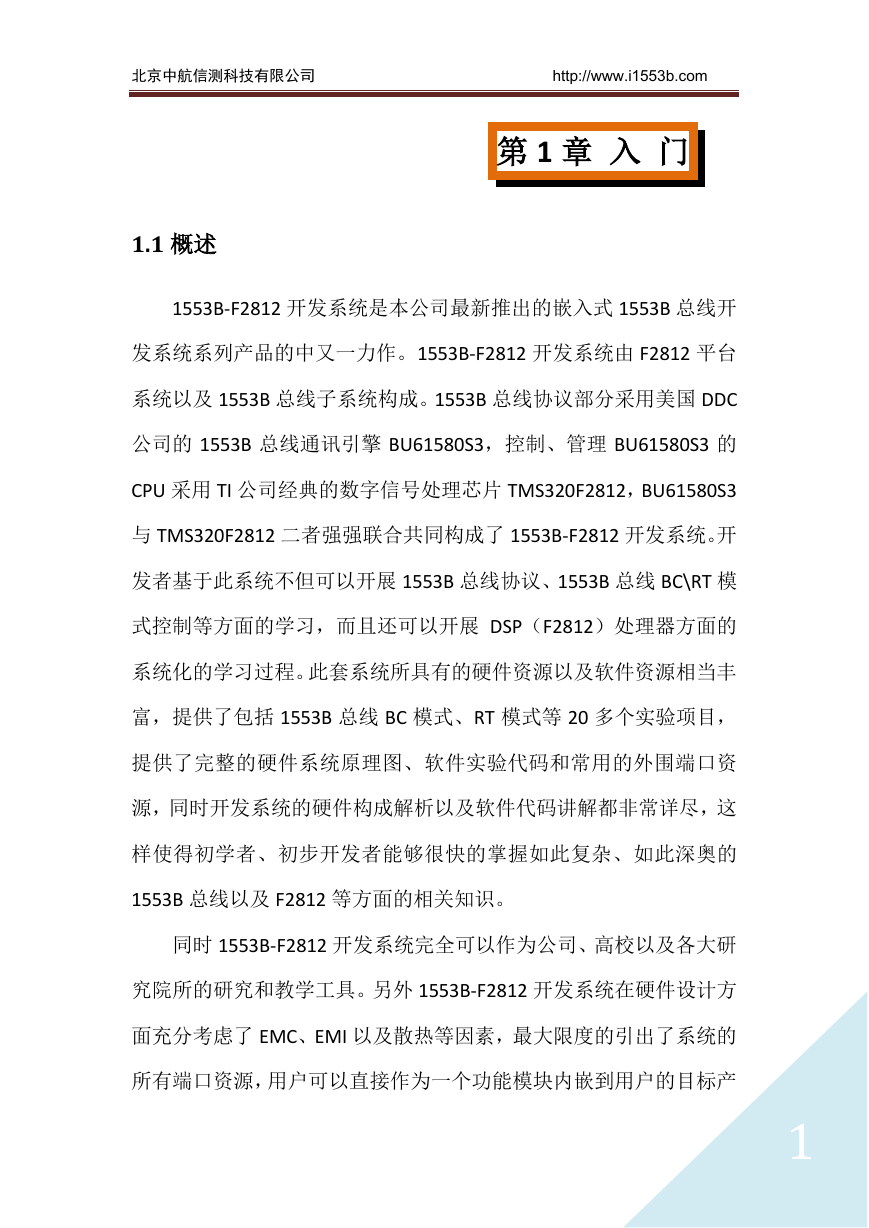

北京中航信测科技有限公司 http://www.i1553b.com 第 1 章入门 1.1 概述 1553B-F2812 开发系统是本公司最新推出的嵌入式 1553B 总线开发系统系列产品的中又一力作。1553B-F2812 开发系统由 F2812 平台系统以及 1553B 总线子系统构成。1553B 总线协议部分采用美国 DDC 公司的 1553B 总线通讯引擎 BU61580S3，控制、管理 BU61580S3 的 CPU 采用 TI 公司经典的数字信号处理芯片 TMS320F2812，BU61580S3 与 TMS320F2812 二者强强联合共同构成了 1553B-F2812 开发系统。开发者基于此系统不但可以开展 1553B 总线协议、1553B 总线 BC\RT 模式控制等方面的学习，而且还可以开展 DSP（F2812）处理器方面的系统化的学习过程。此套系统所具有的硬件资源以及软件资源相当丰富，提供了包括 1553B 总线 BC 模式、RT 模式等 20 多个实验项目，提供了完整的硬件系统原理图、软件实验代码和常用的外围端口资源，同时开发系统的硬件构成解析以及软件代码讲解都非常详尽，这样使得初学者、初步开发者能够很快的掌握如此复杂、如此深奥的 1553B 总线以及 F2812 等方面的相关知识。同时 1553B-F2812 开发系统完全可以作为公司、高校以及各大研究院所的研究和教学工具。另外 1553B-F2812 开发系统在硬件设计方面充分考虑了 EMC、EMI 以及散热等因素，最大限度的引出了系统的所有端口资源，用户可以直接作为一个功能模块内嵌到用户的目标产 1

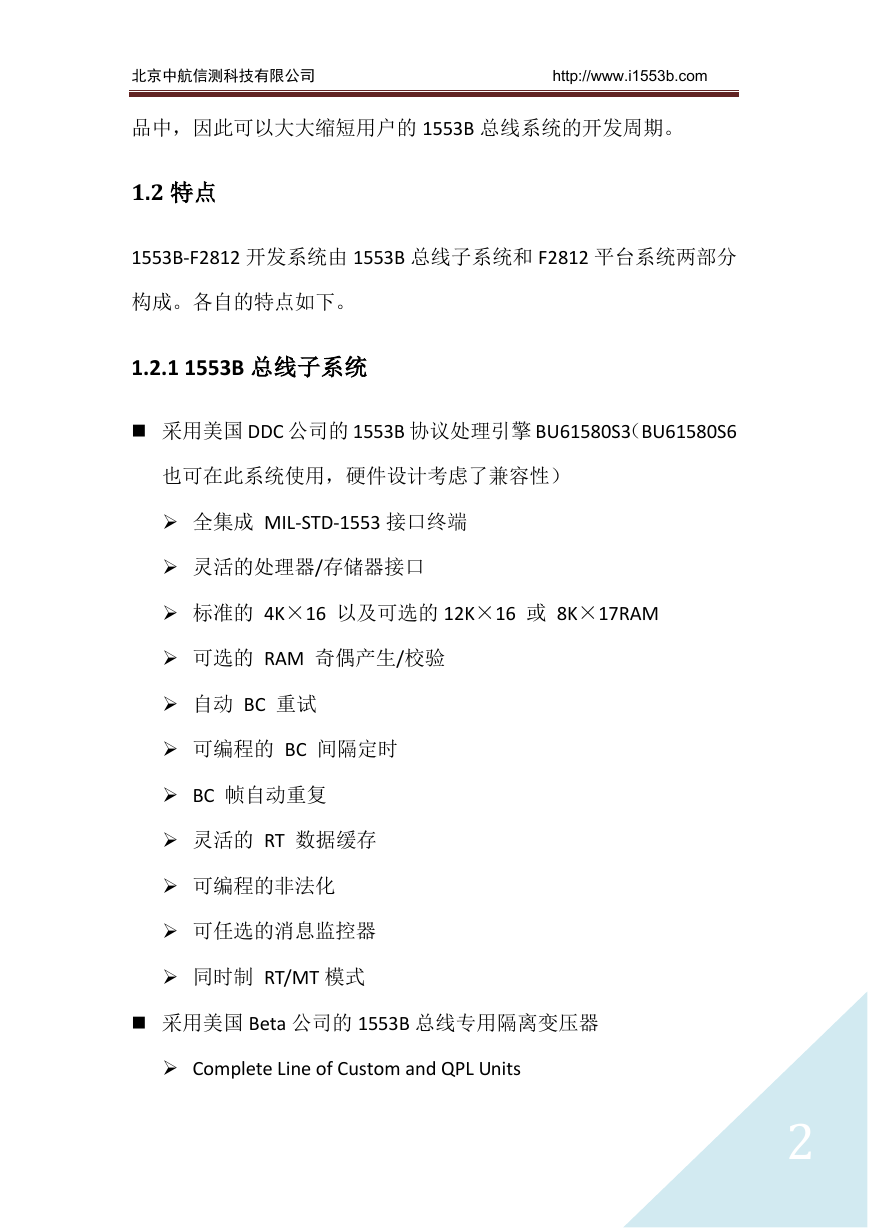

北京中航信测科技有限公司 http://www.i1553b.com 品中，因此可以大大缩短用户的 1553B 总线系统的开发周期。 1.2 特点 1553B-F2812 开发系统由 1553B 总线子系统和 F2812 平台系统两部分构成。各自的特点如下。 1.2.1 1553B 总线子系统  采用美国 DDC 公司的 1553B 协议处理引擎 BU61580S3（BU61580S6 也可在此系统使用，硬件设计考虑了兼容性）  全集成 MIL-STD-1553 接口终端  灵活的处理器/存储器接口  标准的 4K×16 以及可选的 12K×16 或 8K×17RAM  可选的 RAM 奇偶产生/校验  自动 BC 重试  可编程的 BC 间隔定时  BC 帧自动重复  灵活的 RT 数据缓存  可编程的非法化  可任选的消息监控器  同时制 RT/MT 模式  采用美国 Beta 公司的 1553B 总线专用隔离变压器  Complete Line of Custom and QPL Units 2

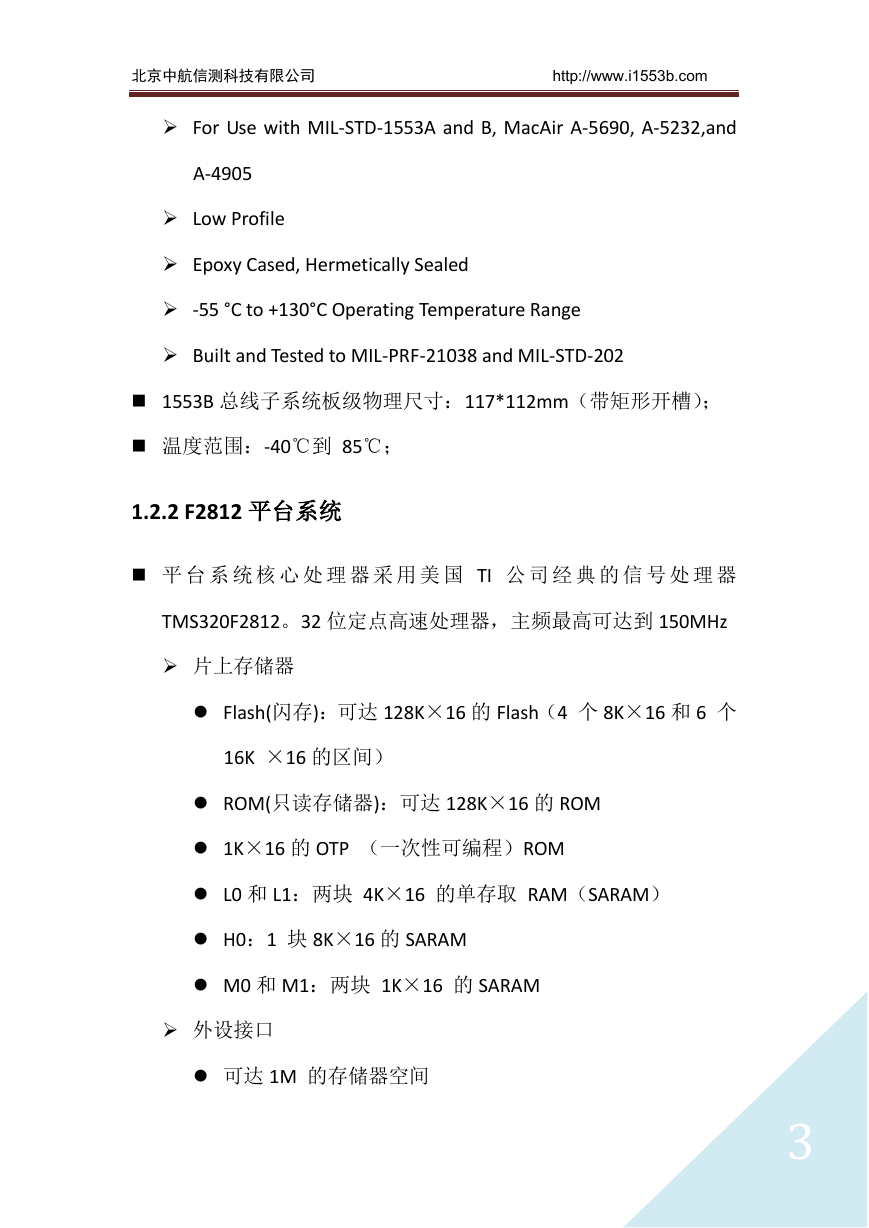

北京中航信测科技有限公司 http://www.i1553b.com  For Use with MIL-STD-1553A and B, MacAir A-5690, A-5232,and A-4905  Low Profile  Epoxy Cased, Hermetically Sealed  -55 °C to +130°C Operating Temperature Range  Built and Tested to MIL-PRF-21038 and MIL-STD-202  1553B 总线子系统板级物理尺寸：117*112mm（带矩形开槽）；  温度范围：-40℃到 85℃； 1.2.2 F2812 平台系统  平台系统核心处理器采用美国 TI 公司经典的信号处理器 TMS320F2812。32 位定点高速处理器，主频最高可达到 150MHz  片上存储器  Flash(闪存)：可达 128K×16 的 Flash（4 个 8K×16 和 6 个 16K ×16 的区间）  ROM(只读存储器)：可达 128K×16 的 ROM  1K×16 的 OTP （一次性可编程）ROM  L0 和 L1：两块 4K×16 的单存取 RAM（SARAM）  H0：1 块 8K×16 的 SARAM  M0 和 M1：两块 1K×16 的 SARAM  外设接口  可达 1M 的存储器空间 3

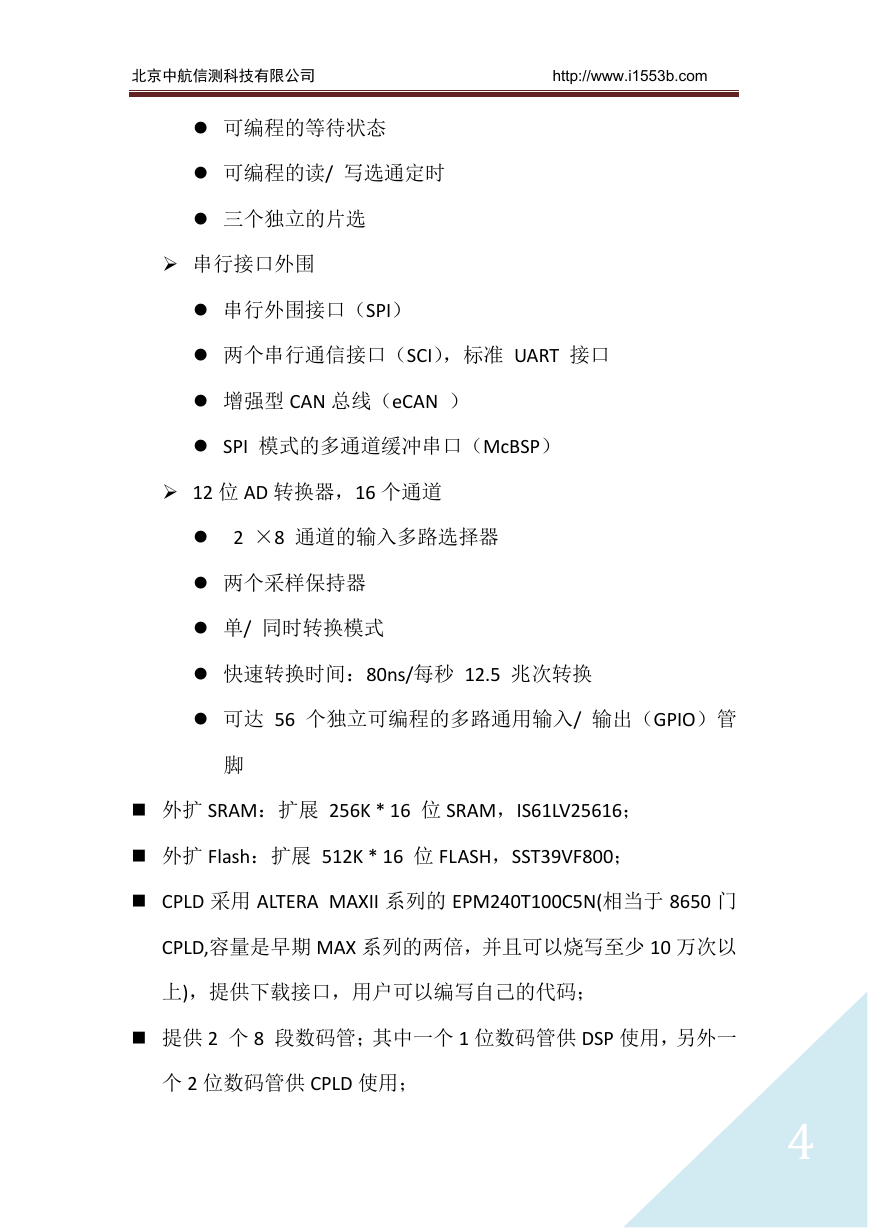

北京中航信测科技有限公司 http://www.i1553b.com  可编程的等待状态  可编程的读/ 写选通定时  三个独立的片选  串行接口外围  串行外围接口（SPI）  两个串行通信接口（SCI），标准 UART 接口  增强型 CAN 总线（eCAN ）  SPI 模式的多通道缓冲串口（McBSP）  12 位 AD 转换器，16 个通道  2 ×8 通道的输入多路选择器  两个采样保持器  单/ 同时转换模式  快速转换时间：80ns/每秒 12.5 兆次转换  可达 56 个独立可编程的多路通用输入/ 输出（GPIO）管脚  外扩 SRAM：扩展 256K * 16 位 SRAM，IS61LV25616；  外扩 Flash：扩展 512K * 16 位 FLASH，SST39VF800；  CPLD 采用 ALTERA MAXII 系列的 EPM240T100C5N(相当于 8650 门 CPLD,容量是早期 MAX 系列的两倍，并且可以烧写至少 10 万次以上)，提供下载接口，用户可以编写自己的代码；  提供 2 个 8 段数码管；其中一个 1 位数码管供 DSP 使用，另外一个 2 位数码管供 CPLD 使用； 4
