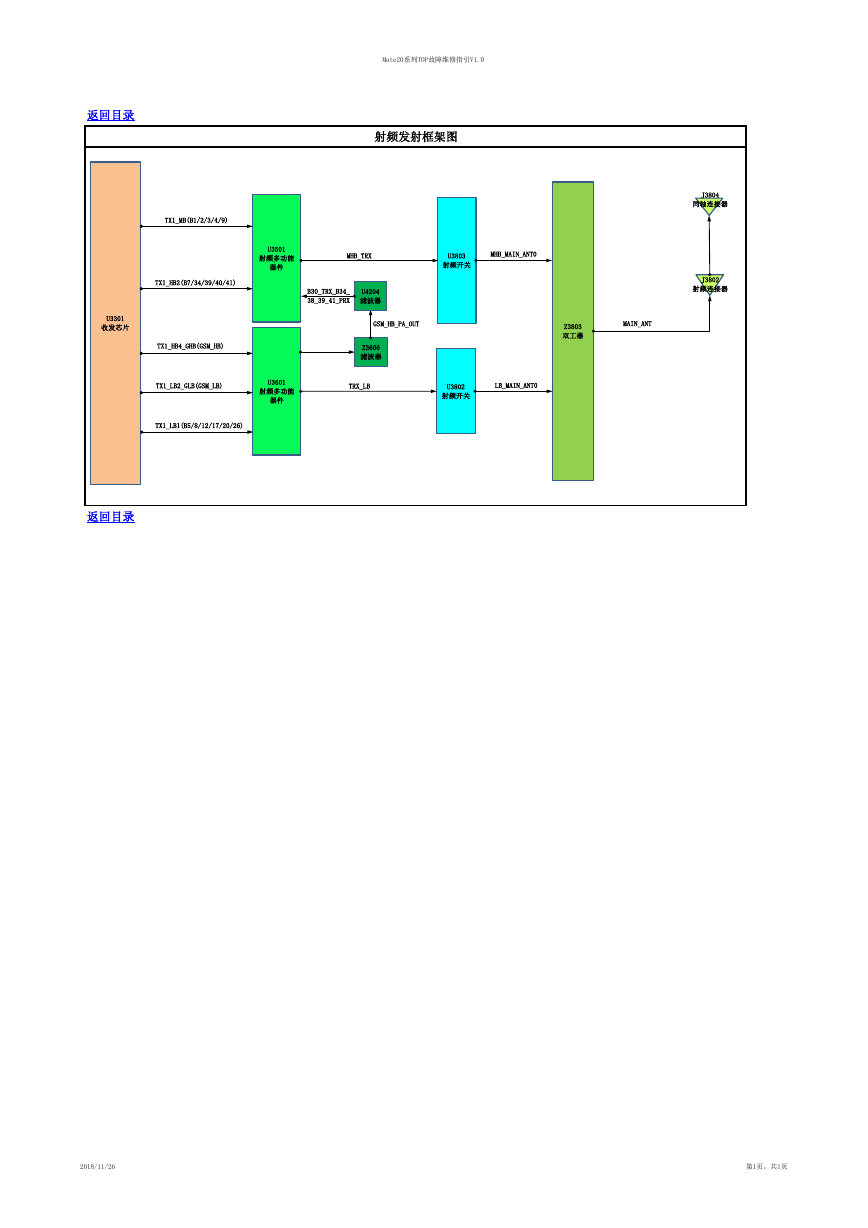

Mate20系列TOP故障维修指引V1.0 射频发射框架图 U3501 射频多功能 器件 MHB_TRX U3803 射频开关 MHB_MAIN_ANT0 B30_TRX_B34_ 38_39_41_PRX U4204 滤波器 GSM_HB_PA_OUT Z3606 滤波器 TRX_LB Z3803 双工器 MAIN_ANT U3802 射频开关 LB_MAIN_ANT0 返回目录 TX1_MB(B1/2/3/4/9) TX1_HB2(B7/34/39/40/41) U3301 收发芯片 TX1_HB4_GHB(GSM_HB) TX1_LB2_GLB(GSM_LB) U3601 射频多功能 器件 TX1_LB1(B5/8/12/17/20/26) 返回目录 J3804 同轴连接器 J3802 射频连接器 2018/11/26 第1页，共1页
