    实验七 音乐发生器接口实验

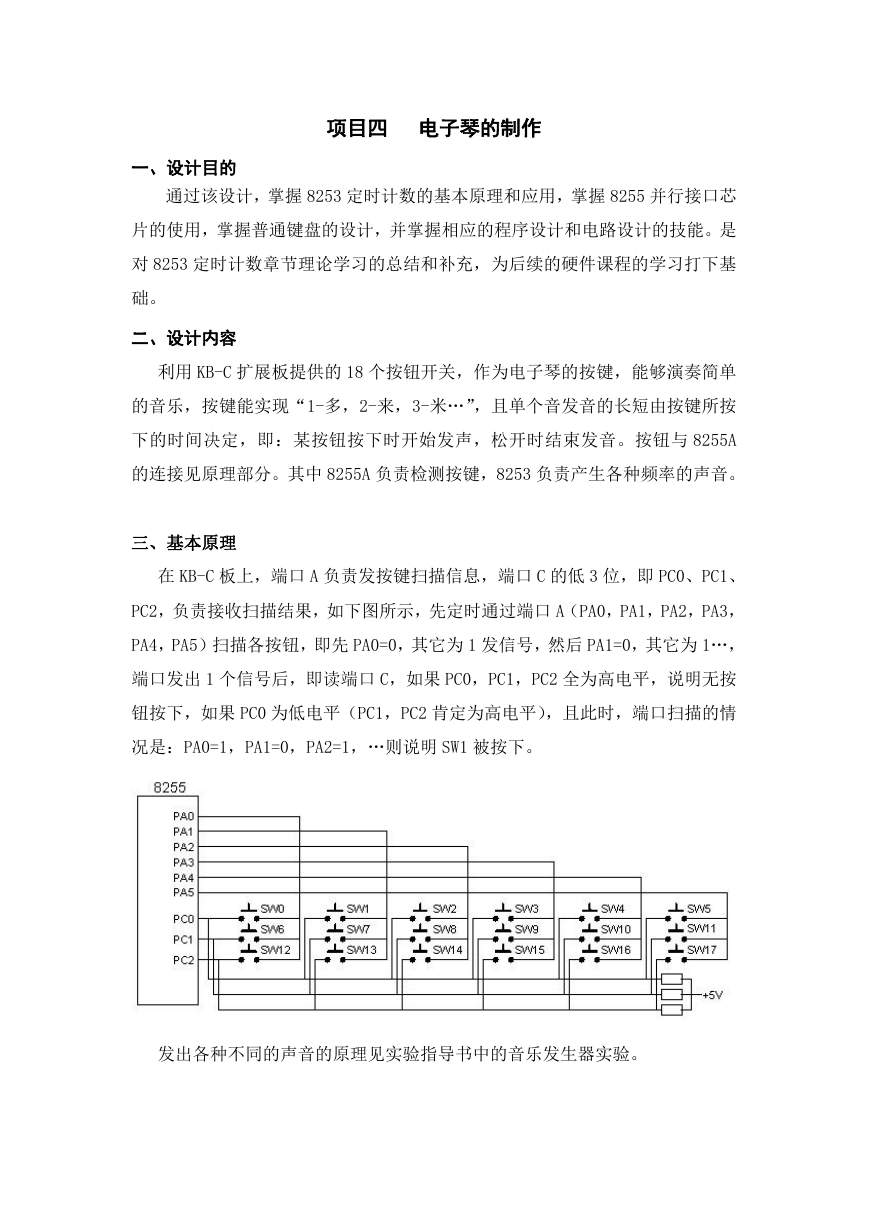

    项目四 电子琴的制作 一、设计目的 通过该设计，掌握 8253 定时计数的基本原理和应用，掌握 8255 并行接口芯 片的使用，掌握普通键盘的设计，并掌握相应的程序设计和电路设计的技能。是 对 8253 定时计数章节理论学习的总结和补充，为后续的硬件课程的学习打下基 础。 二、设计内容 利用 KB-C 扩展板提供的 18 个按钮开关，作为电子琴的按键，能够演奏简单 的音乐，按键能实现“1-多，2-来，3-米…”，且单个音发音的长短由按键所按 下的时间决定，即：某按钮按下时开始发声，松开时结束发音。按钮与 8255A 的连接见原理部分。其中 8255A 负责检测按键，8253 负责产生各种频率的声音。 三、基本原理 在 KB-C 板上，端口 A 负责发按键扫描信息，端口 C 的低 3 位，即 PC0、PC1、 PC2，负责接收扫描结果，如下图所示，先定时通过端口 A（PA0，PA1，PA2，PA3， PA4，PA5）扫描各按钮，即先 PA0=0，其它为 1 发信号，然后 PA1=0，其它为 1…， 端口发出 1 个信号后，即读端口 C，如果 PC0，PC1，PC2 全为高电平，说明无按 钮按下，如果 PC0 为低电平（PC1，PC2 肯定为高电平），且此时，端口扫描的情 况是：PA0=1，PA1=0，PA2=1，…则说明 SW1 被按下。 发出各种不同的声音的原理见实验指导书中的音乐发生器实验。

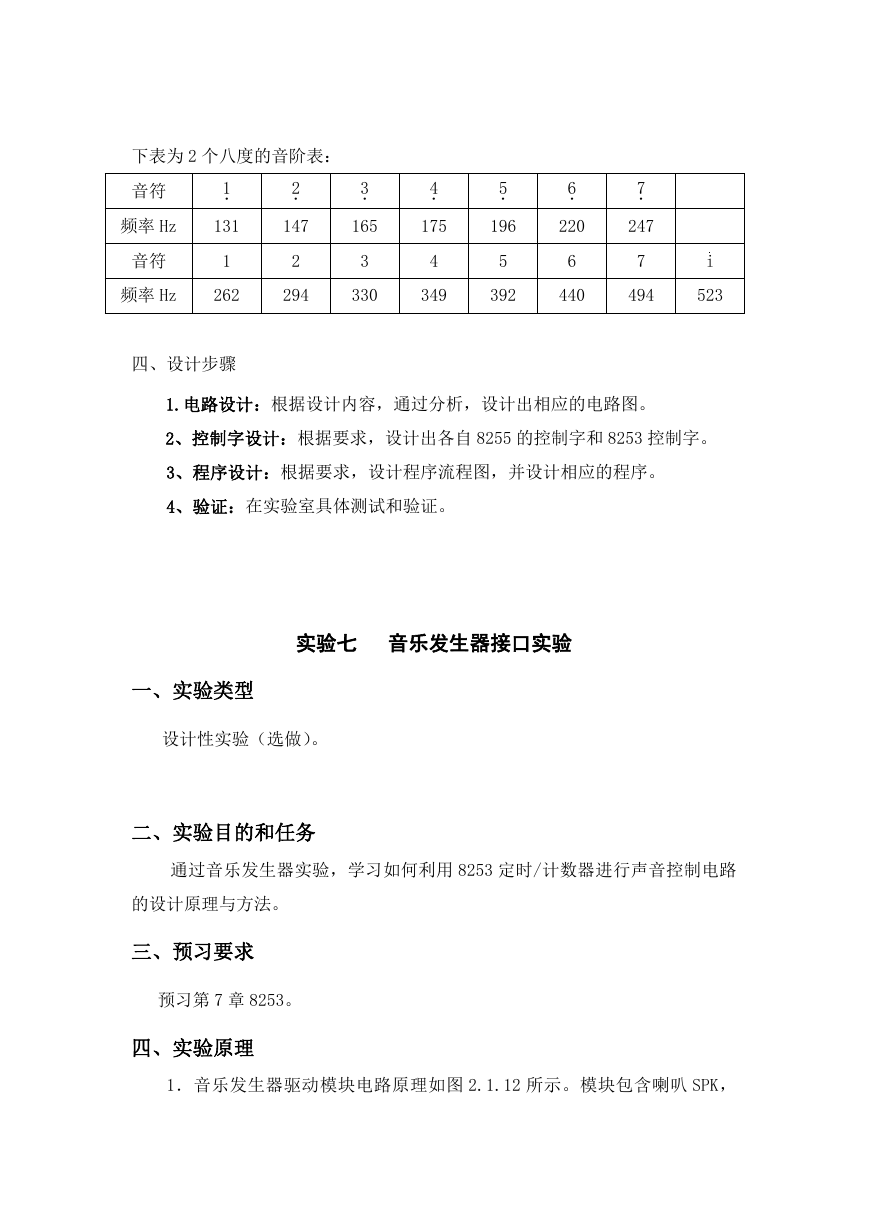

    下表为 2 个八度的音阶表： 音符 频率 Hz 音符 1． 131 1 2． 147 2 3． 165 3 4． 175 4 5． 196 5 6． 220 6 7． 247 7 i 频率 Hz 262 294 330 349 392 440 494 523 四、设计步骤 1.电路设计：根据设计内容，通过分析，设计出相应的电路图。 2、控制字设计：根据要求，设计出各自 8255 的控制字和 8253 控制字。 3、程序设计：根据要求，设计程序流程图，并设计相应的程序。 4、验证：在实验室具体测试和验证。 实验七 音乐发生器接口实验 一、实验类型 设计性实验（选做）。 二、实验目的和任务 通过音乐发生器实验，学习如何利用 8253 定时/计数器进行声音控制电路 的设计原理与方法。 三、预习要求 预习第 7 章 8253。 四、实验原理 1．音乐发生器驱动模块电路原理如图 2.1.12 所示。模块包含喇叭 SPK，

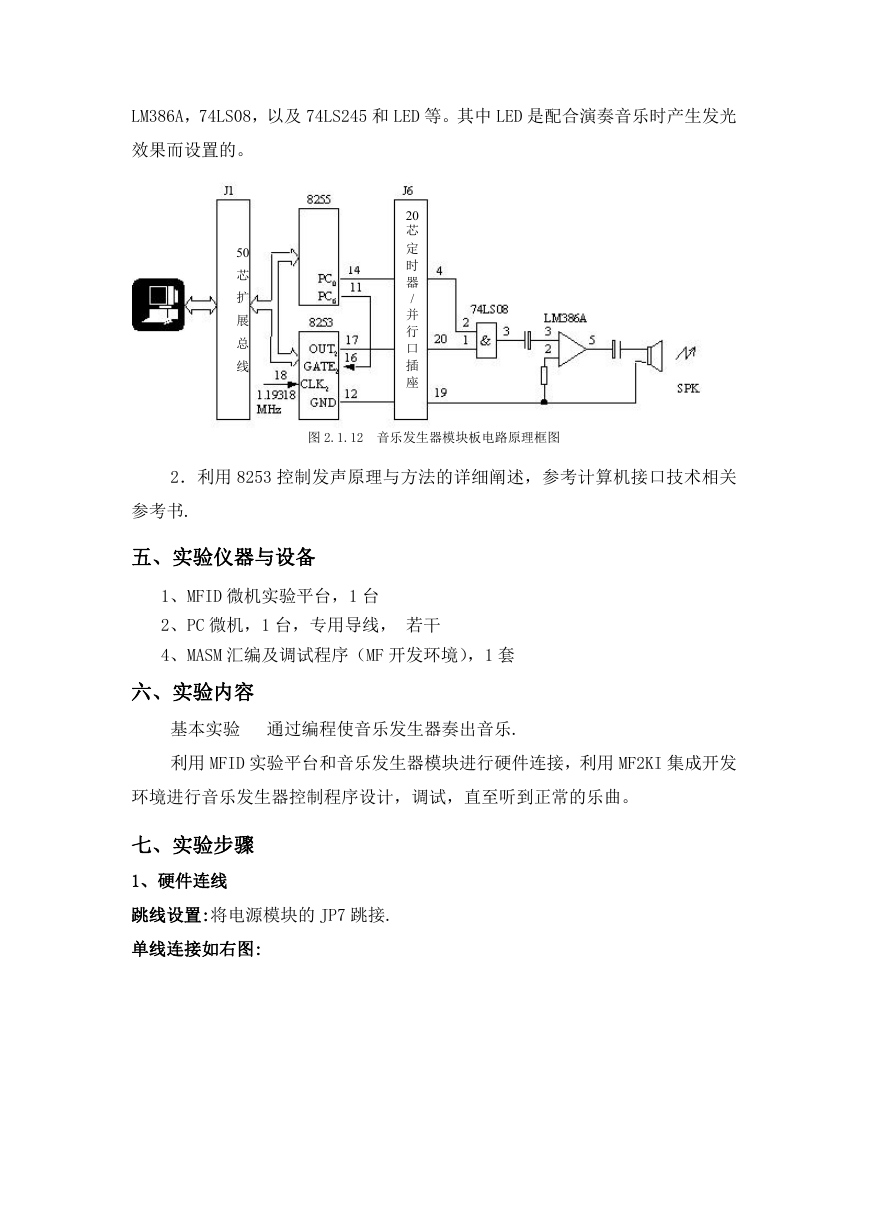

    LM386A，74LS08，以及 74LS245 和 LED 等。其中 LED 是配合演奏音乐时产生发光 效果而设置的。 50 芯 扩 展 总 线 20 芯 定 时 器 / 并 行 口 插 座 图 2.1.12 音乐发生器模块板电路原理框图 2．利用 8253 控制发声原理与方法的详细阐述，参考计算机接口技术相关 参考书. 五、实验仪器与设备 1、MFID 微机实验平台，1 台 2、PC 微机，1 台，专用导线， 若干 4、MASM 汇编及调试程序（MF 开发环境），1 套 六、实验内容 基本实验 通过编程使音乐发生器奏出音乐. 利用 MFID 实验平台和音乐发生器模块进行硬件连接，利用 MF2KI 集成开发 环境进行音乐发生器控制程序设计，调试，直至听到正常的乐曲。 七、实验步骤 1、硬件连线 跳线设置:将电源模块的 JP7 跳接. 单线连接如右图:

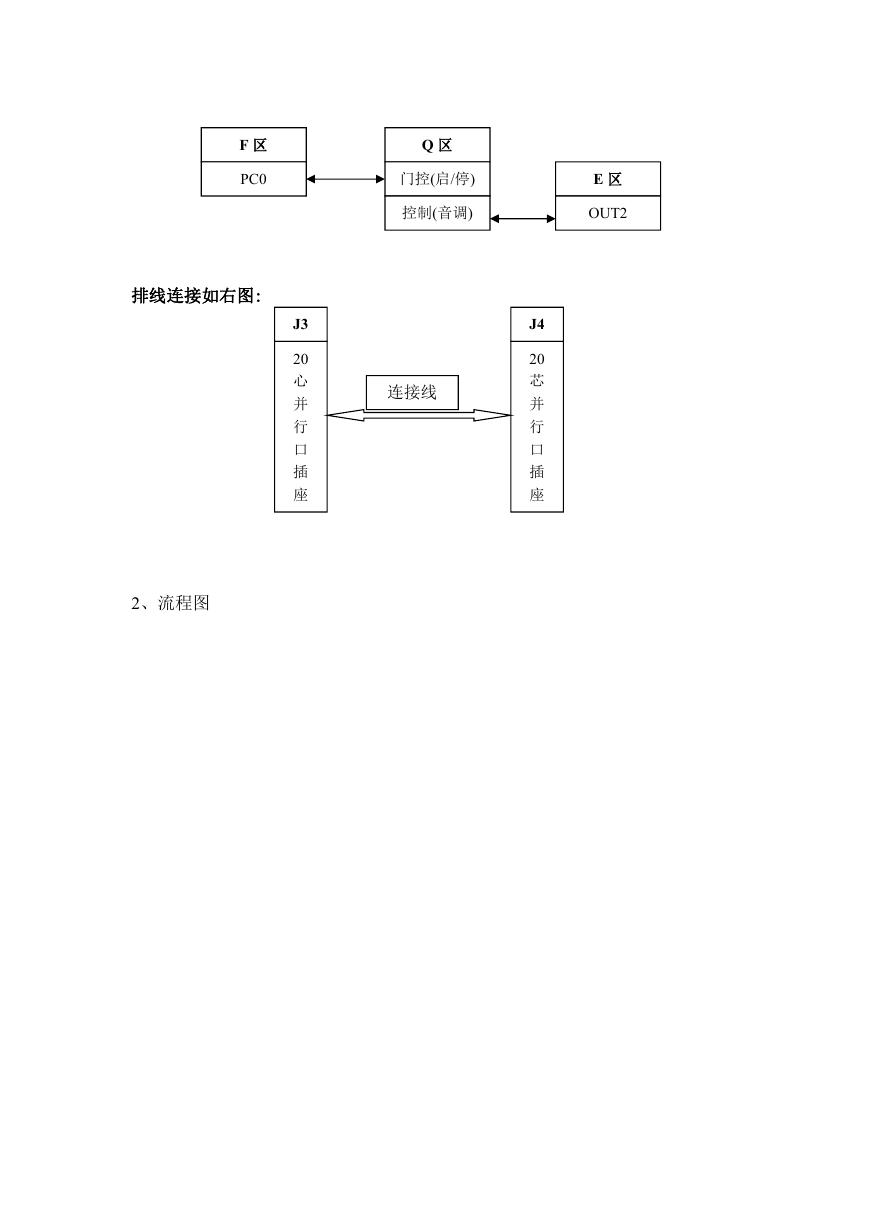

    F 区 PC0 Q 区 门控(启/停) 控制(音调) E 区 OUT2 J3 20 心 并 行 口 插 座 连接线 J4 20 芯 并 行 口 插 座 排线连接如右图: 2、流程图

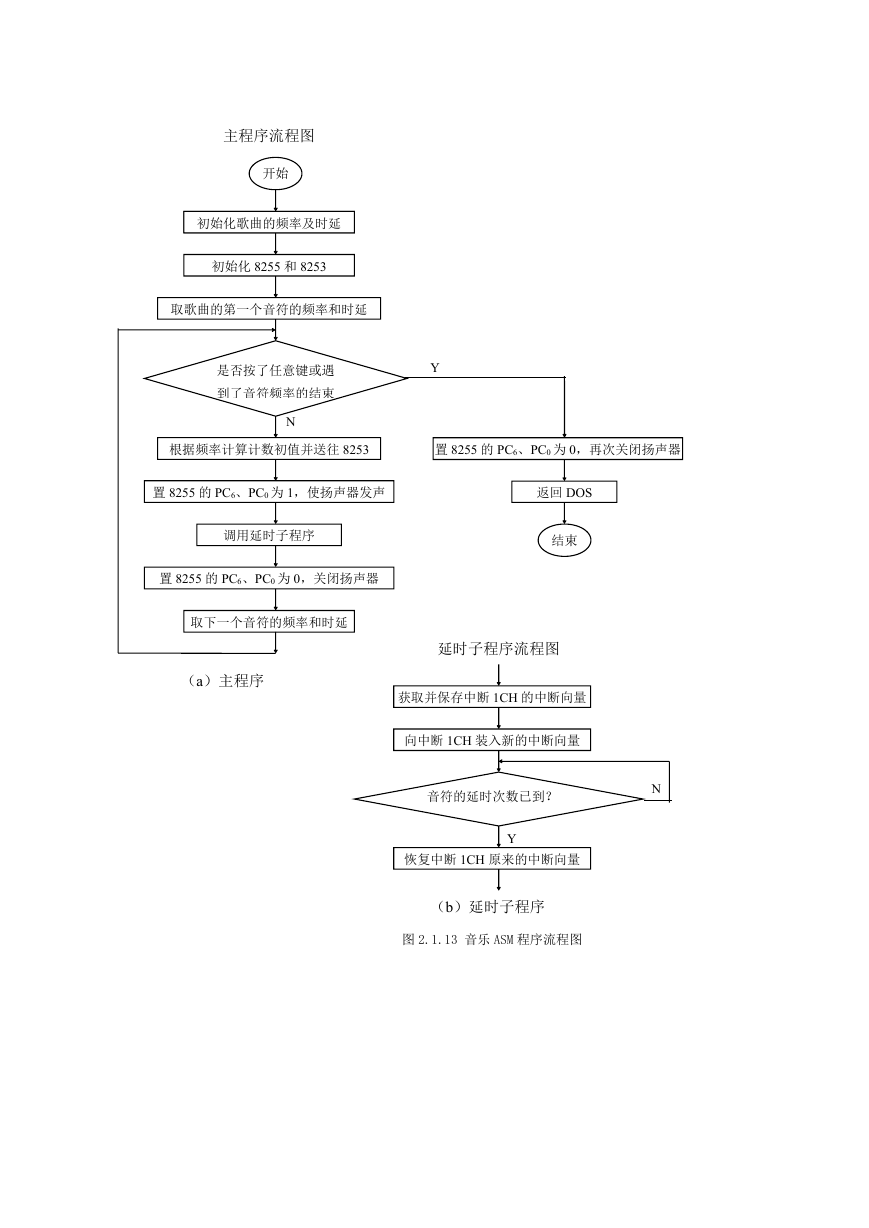

    主程序流程图 开始 初始化歌曲的频率及时延 初始化歌曲的频率及时延 初始化 8255 和 8253 取歌曲的第一个音符的频率和时延 是否按了任意键或遇 到了音符频率的结束 N Y 根据频率计算计数初值并送往 8253 置 8255 的 PC6、PC0 为 0，再次关闭扬声器 置 8255 的 PC6、PC0 为 1，使扬声器发声 调用延时子程序 置 8255 的 PC6、PC0 为 0，关闭扬声器 取下一个音符的频率和时延 （a）主程序 返回 DOS 结束 延时子程序流程图 获取并保存中断 1CH 的中断向量 向中断 1CH 装入新的中断向量 音符的延时次数已到？ N Y 恢复中断 1CH 原来的中断向量 （b）延时子程序 图 2.1.13 音乐 ASM 程序流程图

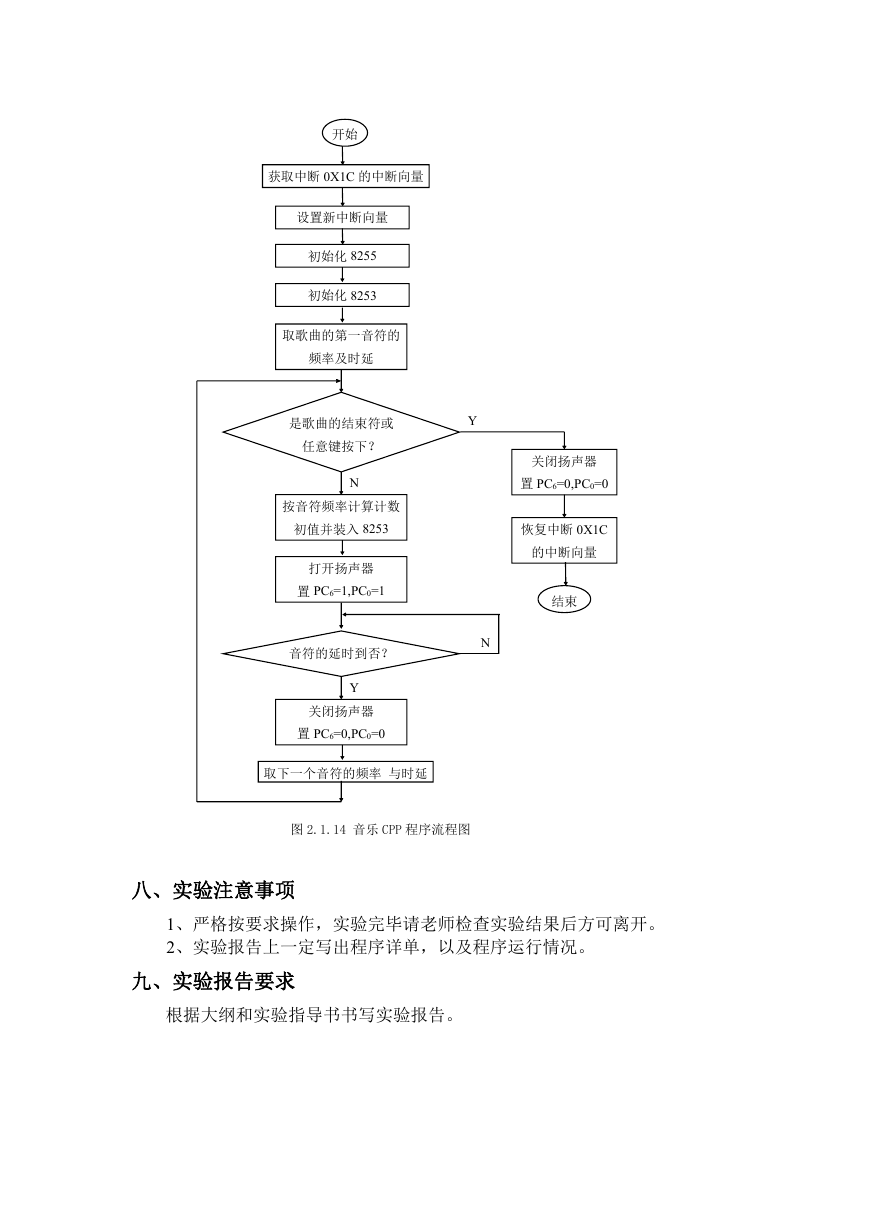

    开始 获取中断 0X1C 的中断向量 设置新中断向量 初始化 8255 初始化 8253 取歌曲的第一音符的 频率及时延 是歌曲的结束符或 任意键按下？ N 按音符频率计算计数 初值并装入 8253 打开扬声器 置 PC6=1,PC0=1 音符的延时到否？ Y 关闭扬声器 置 PC6=0,PC0=0 Y N 关闭扬声器 置 PC6=0,PC0=0 恢复中断 0X1C 的中断向量 结束 取下一个音符的频率 与时延 图 2.1.14 音乐 CPP 程序流程图 Iexp5.C 流程图 八、实验注意事项 1、严格按要求操作，实验完毕请老师检查实验结果后方可离开。 2、实验报告上一定写出程序详单，以及程序运行情况。 九、实验报告要求 根据大纲和实验指导书书写实验报告。
