简介

高效使用投影机

通过网络连接进行各种屏幕传送(EasyMP Network Projection)

利用 Windows Vista 的网络投影功能进行投影

从远程位置监视、配置和控制投影机

安装软件

提供的软件

安装

使用 EasyMP Network Projection 进行连接

EasyMP Network Projection 概述

EasyMP Network Projection 的主要功能

两种连接模式

高级连接

快速连接(必须先安装可选的无线 LAN 单元)

连接步骤

准备连接

准备计算机

对于 Windows

对于 Macintosh

连接网络中的投影机并投影

操作投影机

操作计算机

使用连接屏幕

使用工具条

EasyMP Network Projection 的有用功能

仅投影 PowerPoint 幻灯片(演示模式)

使用多屏幕调节显示

调节虚拟显示器的示例

在使用多屏幕显示功能之前的步骤

设定虚拟显示器

启用虚拟显示器驱动程序(仅限 Windows)

调节虚拟显示器

指派要投影的图像

投影指派的图像

连接不同子网上的投影机

通过指定 IP 地址和投影机名称进行搜索(仅限高级连接)

使用配置文件执行搜索

制作配置文件

通过指定配置文件进行搜索

管理配置文件

设置 EasyMP Network Projection 操作

使用设置选项

设定每一个项目

常规设置选项卡

调节参数选项卡

音频输出选项卡

使用网络投影机功能投影图像

使用网络投影机

使用计算机设定、监视和控制投影机

使用网络浏览器更改设定 (Web 控制)

显示 Web 控制

输入投影机的 IP 地址

投影机设置

无法使用网络浏览器设定的配置菜单项目

只能在网络浏览器中设定的项目

使用邮件通知功能报告问题

使用 SNMP 进行管理

附录

连接限制

支持的分辨率

显示色彩

连接数量

其它

使用 Windows Vista 时

从 Windows 照片库投影时的限制

Windows Aero 中的限制

疑难排解

与网络功能有关的问题

无法使用 EasyMP Network Projection 连接

使用 EasyMP Network Projection 建立连接时，投影的图像保持不变，并且投影机不能与另一台计算机建立连接。

EasyMP Network Projection 启动后找不到投影机。

无法以高级连接或有线 LAN 连接进行连接

执行多屏幕调节显示时，无法在所需的显示器上显示幻灯片放映。

执行多屏幕调节显示功能后，计算机屏幕上不再显示应用程序。

计算机屏幕上不显示鼠标光标。

与 EasyMP Network Projection 连接时，图像不显示或显示缓慢。

使用 EasyMP Network Projection 建立连接时，无法启动 PowerPoint 幻灯片放映。

使用 EasyMP Network Projection 建立连接后，在运行 Office 应用程序时，屏幕可能不会刷新。

启动 EasyMP Network Projection 时出现错误消息

使用 EasyMP Network Projection 断开与计算机的连接后，网络设定未恢复。

有关监视和控制的问题

即使投影机出现问题也不发送邮件。

用语解说

常规说明

通告

索引

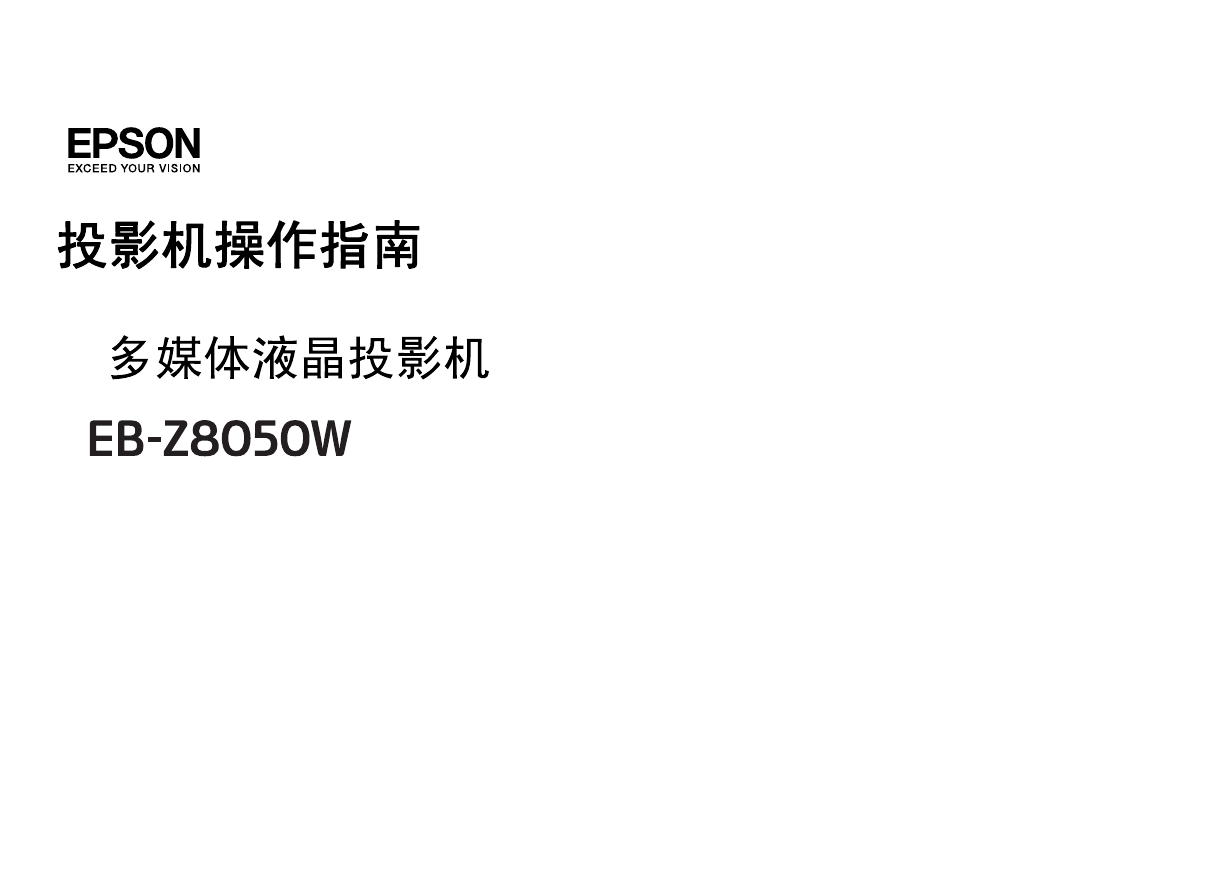

投影机操作指南

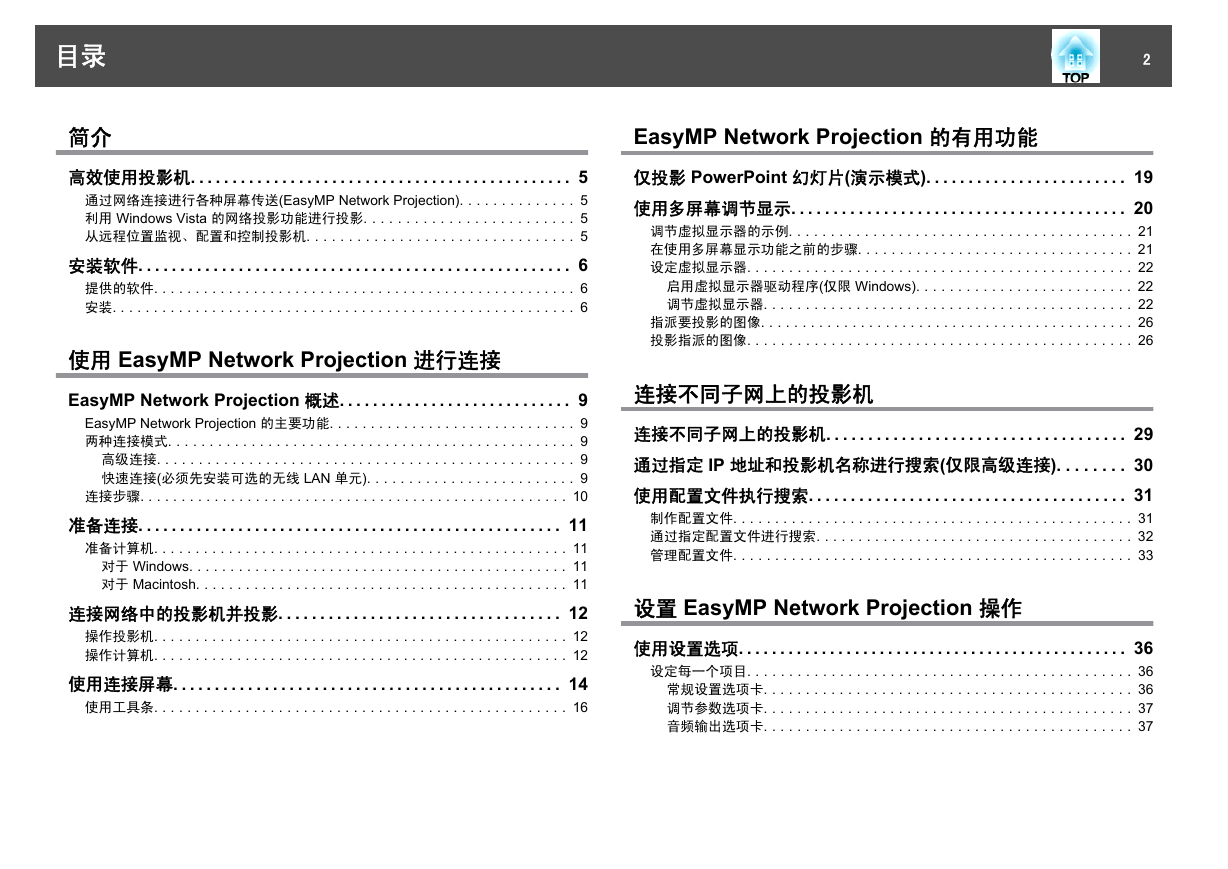

目录简介高效使用投影机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 通过网络连接进行各种屏幕传送(EasyMP Network Projection). . . . . . . . . . . . . . 5 利用 Windows Vista 的网络投影功能进行投影. . . . . . . . . . . . . . . . . . . . . . . . . 5 从远程位置监视、配置和控制投影机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 安装软件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 提供的软件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 使用 EasyMP Network Projection 进行连接 EasyMP Network Projection 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 EasyMP Network Projection 的主要功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 两种连接模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 高级连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 快速连接(必须先安装可选的无线 LAN 单元). . . . . . . . . . . . . . . . . . . . . . . . . 9 连接步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 准备连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 准备计算机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 对于 Windows. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 对于 Macintosh. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 连接网络中的投影机并投影. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 操作投影机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 操作计算机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 使用连接屏幕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 使用工具条. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 2 EasyMP Network Projection 的有用功能仅投影 PowerPoint 幻灯片(演示模式). . . . . . . . . . . . . . . . . . . . . . . . 19 使用多屏幕调节显示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 调节虚拟显示器的示例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 在使用多屏幕显示功能之前的步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 设定虚拟显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 启用虚拟显示器驱动程序(仅限 Windows). . . . . . . . . . . . . . . . . . . . . . . . . . 22 调节虚拟显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 指派要投影的图像. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 投影指派的图像. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 连接不同子网上的投影机连接不同子网上的投影机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 通过指定 IP 地址和投影机名称进行搜索(仅限高级连接). . . . . . . . 30 使用配置文件执行搜索. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 制作配置文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 通过指定配置文件进行搜索. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 管理配置文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 设置 EasyMP Network Projection 操作使用设置选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 设定每一个项目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 常规设置选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 调节参数选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 音频输出选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

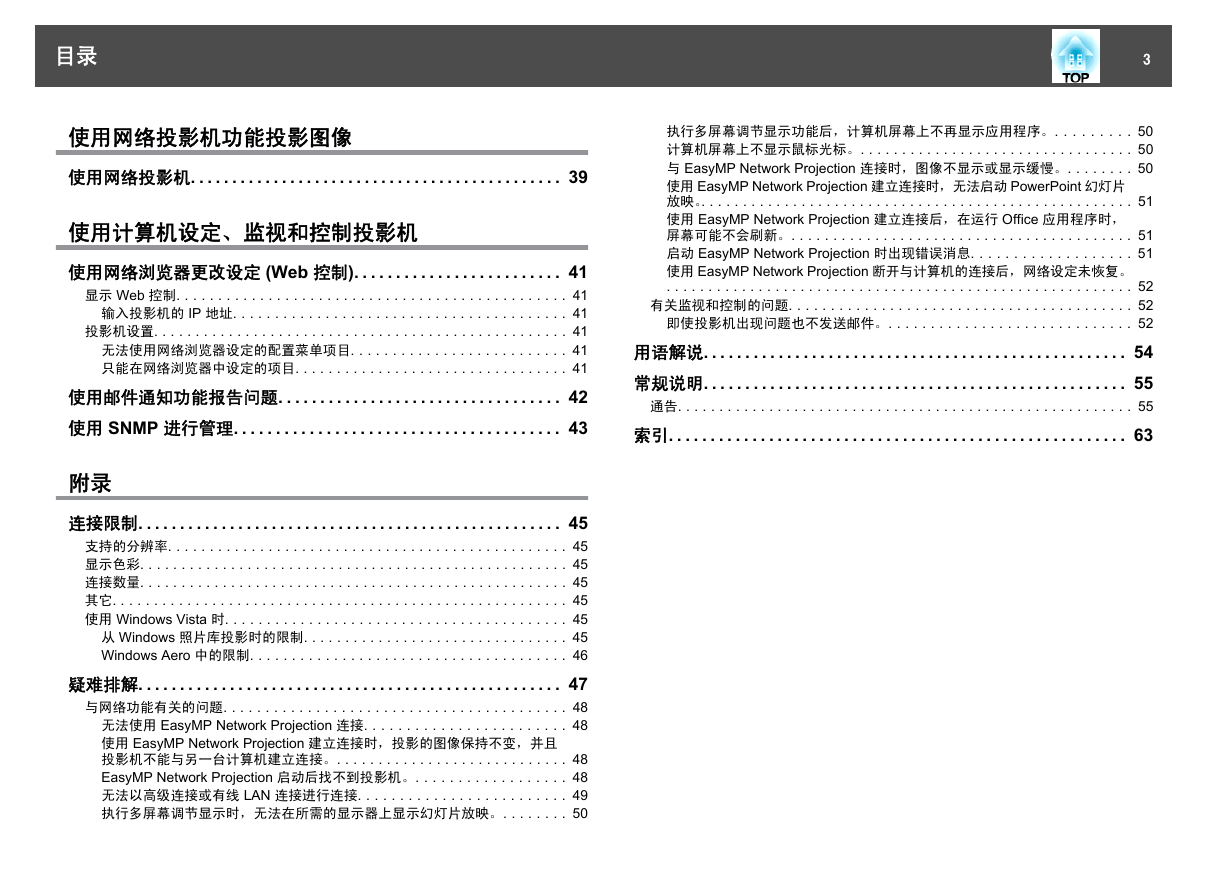

目录 3 执行多屏幕调节显示功能后，计算机屏幕上不再显示应用程序。. . . . . . . . . 50 计算机屏幕上不显示鼠标光标。. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 与 EasyMP Network Projection 连接时，图像不显示或显示缓慢。. . . . . . . . 50 使用 EasyMP Network Projection 建立连接时，无法启动 PowerPoint 幻灯片放映。. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 使用 EasyMP Network Projection 建立连接后，在运行 Office 应用程序时，屏幕可能不会刷新。. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 启动 EasyMP Network Projection 时出现错误消息. . . . . . . . . . . . . . . . . . . 51 使用 EasyMP Network Projection 断开与计算机的连接后，网络设定未恢复。 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 有关监视和控制的问题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 即使投影机出现问题也不发送邮件。. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 用语解说. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 常规说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 通告. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 索引. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 使用网络投影机功能投影图像使用网络投影机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 使用计算机设定、监视和控制投影机使用网络浏览器更改设定 (Web 控制). . . . . . . . . . . . . . . . . . . . . . . . . 41 显示 Web 控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 输入投影机的 IP 地址. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 投影机设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 无法使用网络浏览器设定的配置菜单项目. . . . . . . . . . . . . . . . . . . . . . . . . . 41 只能在网络浏览器中设定的项目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 使用邮件通知功能报告问题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 使用 SNMP 进行管理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 附录连接限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 支持的分辨率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 显示色彩. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 连接数量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 其它. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 使用 Windows Vista 时. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 从 Windows 照片库投影时的限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Windows Aero 中的限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 疑难排解. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 与网络功能有关的问题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 无法使用 EasyMP Network Projection 连接. . . . . . . . . . . . . . . . . . . . . . . . 48 使用 EasyMP Network Projection 建立连接时，投影的图像保持不变，并且投影机不能与另一台计算机建立连接。. . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 EasyMP Network Projection 启动后找不到投影机。. . . . . . . . . . . . . . . . . . 48 无法以高级连接或有线 LAN 连接进行连接. . . . . . . . . . . . . . . . . . . . . . . . . 49 执行多屏幕调节显示时，无法在所需的显示器上显示幻灯片放映。. . . . . . . . 50

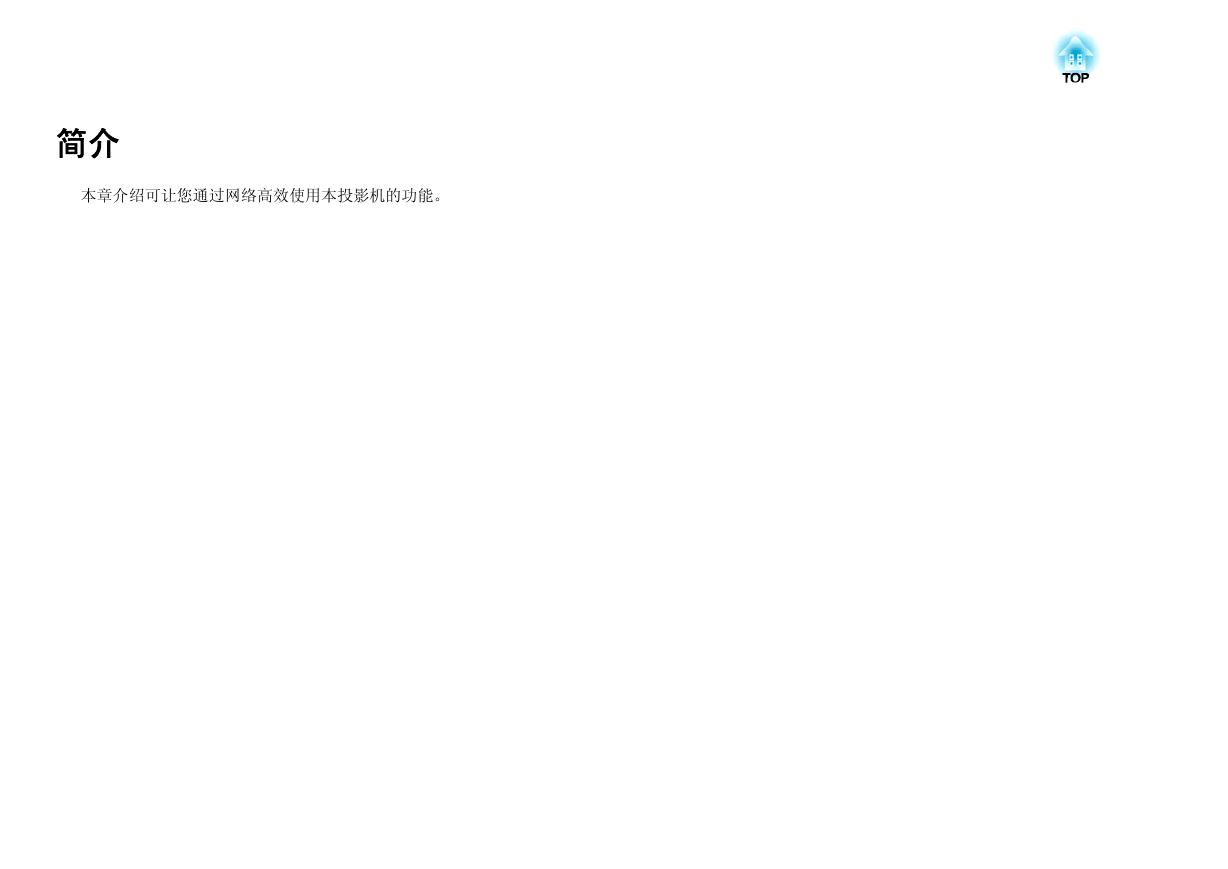

简介本章介绍可让您通过网络高效使用本投影机的功能。

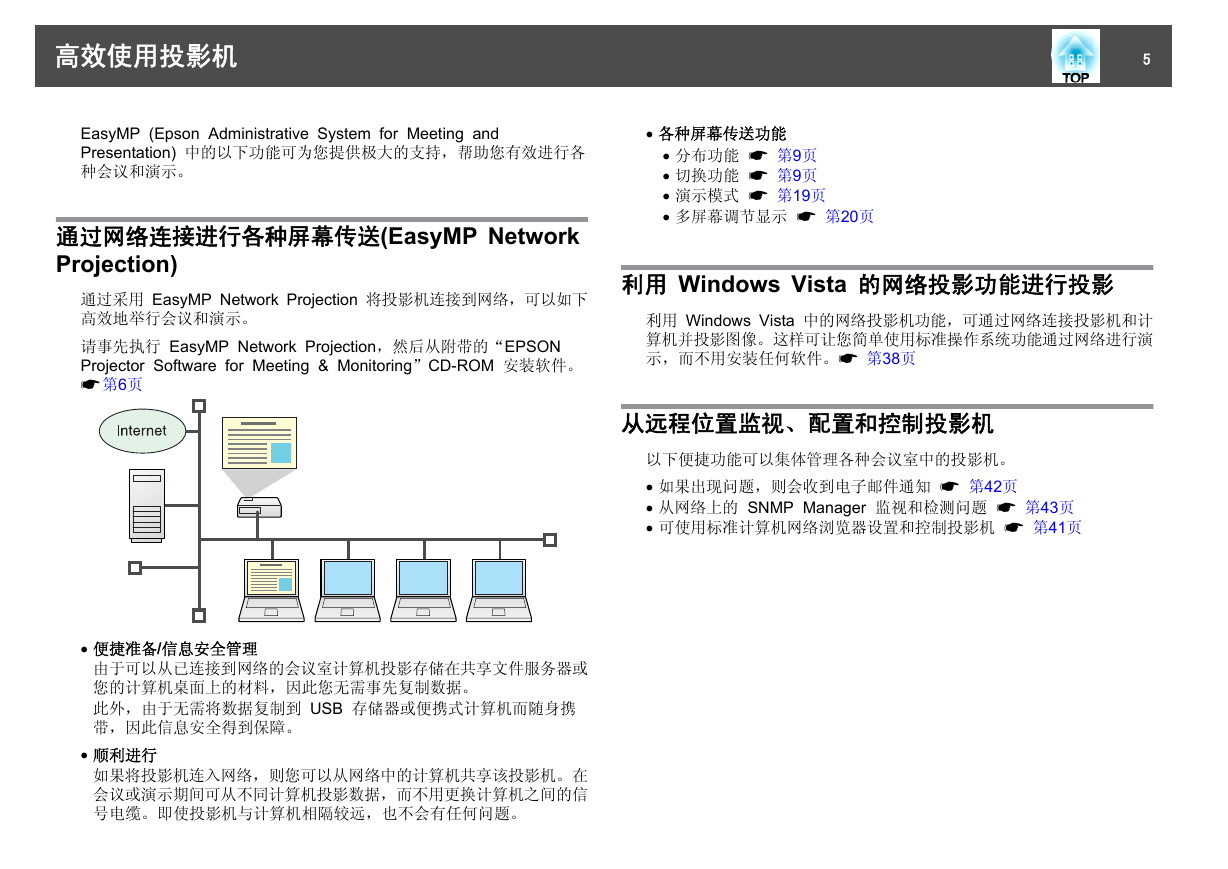

高效使用投影机 5 EasyMP (Epson Administrative System for Meeting and Presentation) 中的以下功能可为您提供极大的支持，帮助您有效进行各种会议和演示。通过网络连接进行各种屏幕传送(EasyMP Network Projection) 通过采用 EasyMP Network Projection 将投影机连接到网络，可以如下高效地举行会议和演示。请事先执行 EasyMP Network Projection，然后从附带的“EPSON Projector Software for Meeting & Monitoring”CD-ROM 安装软件。 s 第6页 • 各种屏幕传送功能 • 分布功能 s 第9页 • 切换功能 s 第9页 • 演示模式 s 第19页 • 多屏幕调节显示 s 第20页利用 Windows Vista 的网络投影功能进行投影利用 Windows Vista 中的网络投影机功能，可通过网络连接投影机和计算机并投影图像。这样可让您简单使用标准操作系统功能通过网络进行演示，而不用安装任何软件。s 第38页从远程位置监视、配置和控制投影机以下便捷功能可以集体管理各种会议室中的投影机。 • 如果出现问题，则会收到电子邮件通知 s 第42页 • 从网络上的 SNMP Manager 监视和检测问题 s 第43页 • 可使用标准计算机网络浏览器设置和控制投影机 s 第41页 • 便捷准备/信息安全管理由于可以从已连接到网络的会议室计算机投影存储在共享文件服务器或您的计算机桌面上的材料，因此您无需事先复制数据。此外，由于无需将数据复制到 USB 存储器或便携式计算机而随身携带，因此信息安全得到保障。 • 顺利进行如果将投影机连入网络，则您可以从网络中的计算机共享该投影机。在会议或演示期间可从不同计算机投影数据，而不用更换计算机之间的信号电缆。即使投影机与计算机相隔较远，也不会有任何问题。

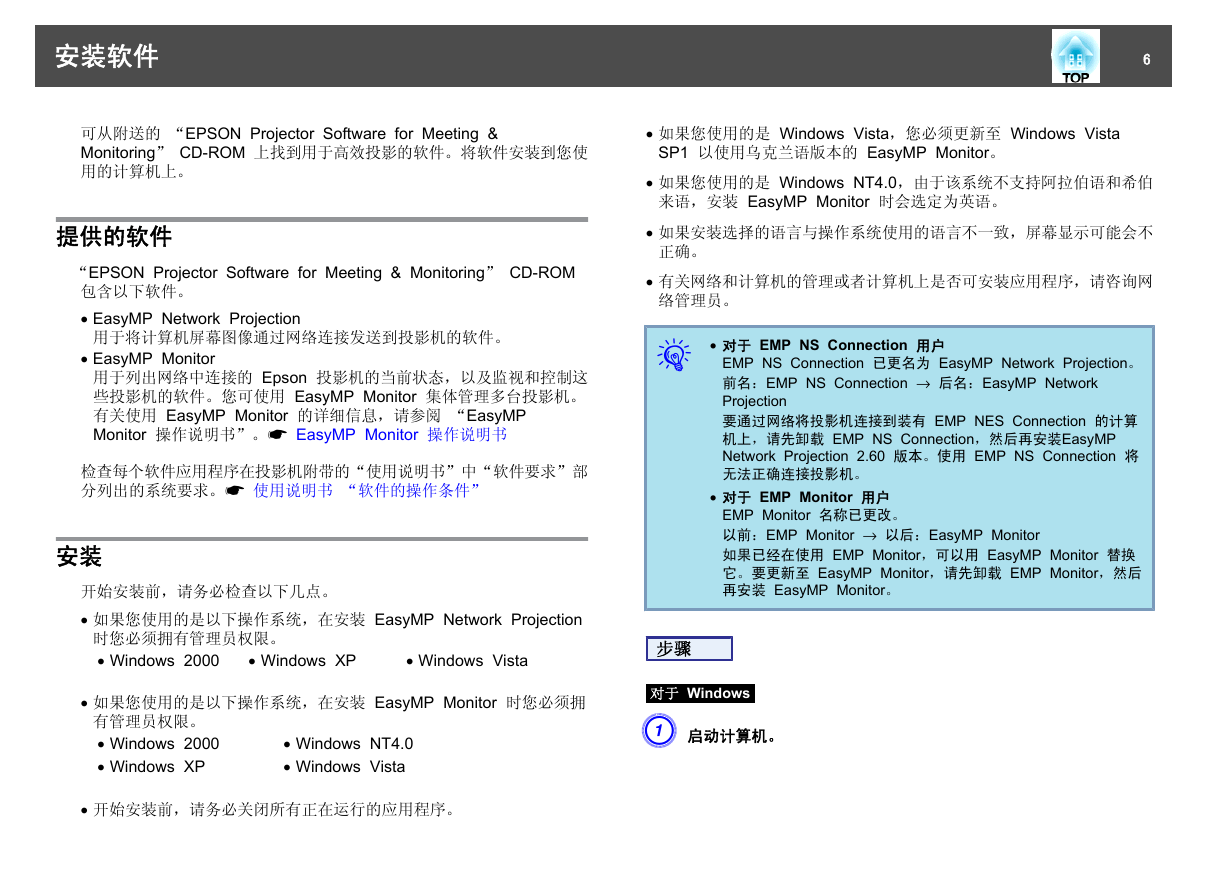

安装软件 6 可从附送的 “EPSON Projector Software for Meeting & Monitoring” CD-ROM 上找到用于高效投影的软件。将软件安装到您使用的计算机上。提供的软件 “EPSON Projector Software for Meeting & Monitoring” CD-ROM 包含以下软件。 • EasyMP Network Projection 用于将计算机屏幕图像通过网络连接发送到投影机的软件。 • EasyMP Monitor 用于列出网络中连接的 Epson 投影机的当前状态，以及监视和控制这些投影机的软件。您可使用 EasyMP Monitor 集体管理多台投影机。有关使用 EasyMP Monitor 的详细信息，请参阅 “EasyMP Monitor 操作说明书”。s EasyMP Monitor 操作说明书检查每个软件应用程序在投影机附带的“使用说明书”中“软件要求”部分列出的系统要求。s 使用说明书 “软件的操作条件” 安装开始安装前，请务必检查以下几点。 • 如果您使用的是以下操作系统，在安装 EasyMP Network Projection 时您必须拥有管理员权限。 • Windows 2000 • Windows XP • Windows Vista • 如果您使用的是以下操作系统，在安装 EasyMP Monitor 时您必须拥有管理员权限。 • Windows 2000 • Windows XP • Windows NT4.0 • Windows Vista • 开始安装前，请务必关闭所有正在运行的应用程序。 • 如果您使用的是 Windows Vista，您必须更新至 Windows Vista SP1 以使用乌克兰语版本的 EasyMP Monitor。 • 如果您使用的是 Windows NT4.0，由于该系统不支持阿拉伯语和希伯来语，安装 EasyMP Monitor 时会选定为英语。 • 如果安装选择的语言与操作系统使用的语言不一致，屏幕显示可能会不正确。 • 有关网络和计算机的管理或者计算机上是否可安装应用程序，请咨询网络管理员。 q • 对于 EMP NS Connection 用户 EMP NS Connection 已更名为 EasyMP Network Projection。前名：EMP NS Connection _ 后名：EasyMP Network Projection 要通过网络将投影机连接到装有 EMP NES Connection 的计算机上，请先卸载 EMP NS Connection，然后再安装EasyMP Network Projection 2.60 版本。使用 EMP NS Connection 将无法正确连接投影机。 • 对于 EMP Monitor 用户 EMP Monitor 名称已更改。以前：EMP Monitor _ 以后：EasyMP Monitor 如果已经在使用 EMP Monitor，可以用 EasyMP Monitor 替换它。要更新至 EasyMP Monitor，请先卸载 EMP Monitor，然后再安装 EasyMP Monitor。步骤对于 Windows A 启动计算机。

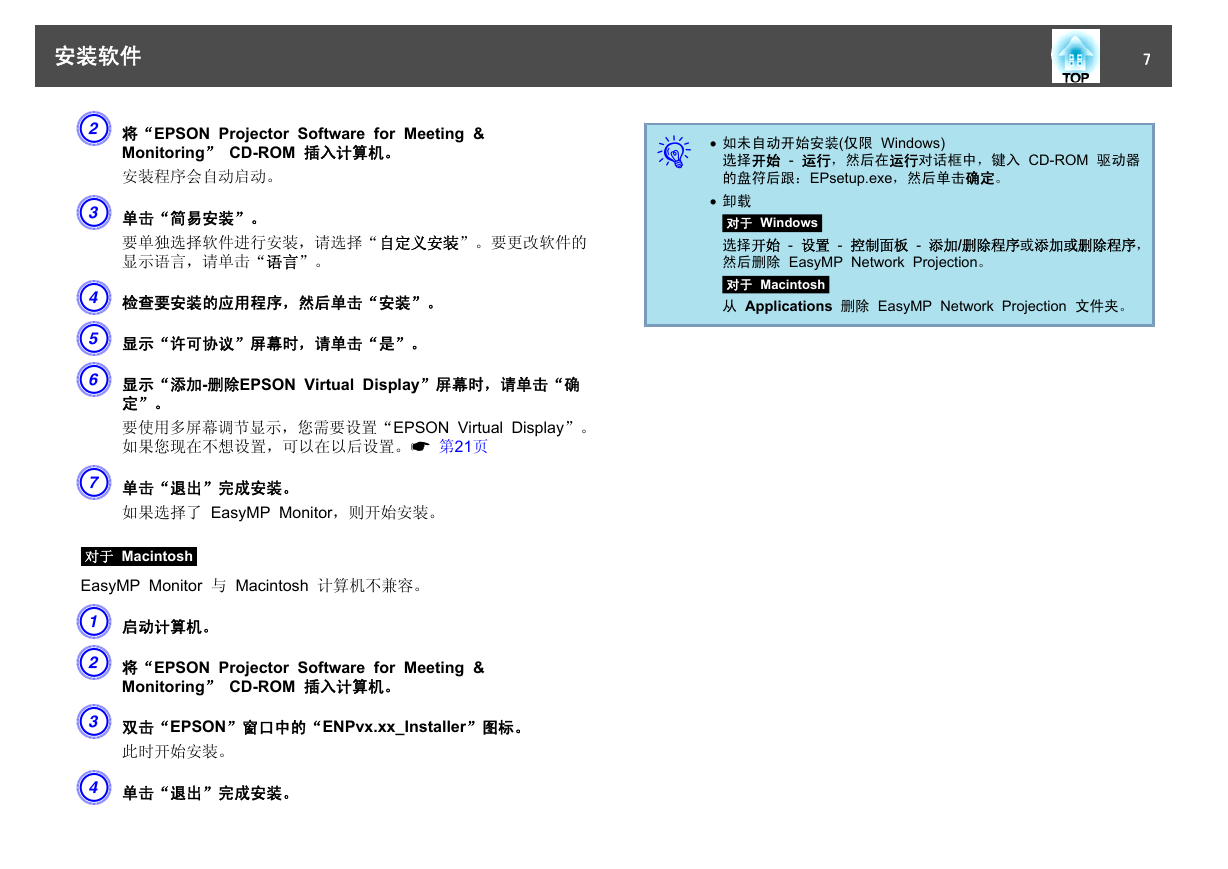

安装软件 7 q • 如未自动开始安装(仅限 Windows) 选择开始 - 运行，然后在运行对话框中，键入 CD-ROM 驱动器的盘符后跟：EPsetup.exe，然后单击确定。 • 卸载对于 Windows 选择开始 - 设置 - 控制面板 - 添加/删除程序或添加或删除程序，然后删除 EasyMP Network Projection。对于 Macintosh 从 Applications 删除 EasyMP Network Projection 文件夹。 B 将“EPSON Projector Software for Meeting & Monitoring” CD-ROM 插入计算机。安装程序会自动启动。 C 单击“简易安装”。要单独选择软件进行安装，请选择“自定义安装”。要更改软件的显示语言，请单击“语言”。 D 检查要安装的应用程序，然后单击“安装”。 E 显示“许可协议”屏幕时，请单击“是”。 F 显示“添加-删除EPSON Virtual Display”屏幕时，请单击“确定”。要使用多屏幕调节显示，您需要设置“EPSON Virtual Display”。如果您现在不想设置，可以在以后设置。s 第21页 G 单击“退出”完成安装。如果选择了 EasyMP Monitor，则开始安装。对于 Macintosh EasyMP Monitor 与 Macintosh 计算机不兼容。 A 启动计算机。 B 将“EPSON Projector Software for Meeting & Monitoring” CD-ROM 插入计算机。 C 双击“EPSON”窗口中的“ENPvx.xx_Installer”图标。此时开始安装。 D 单击“退出”完成安装。

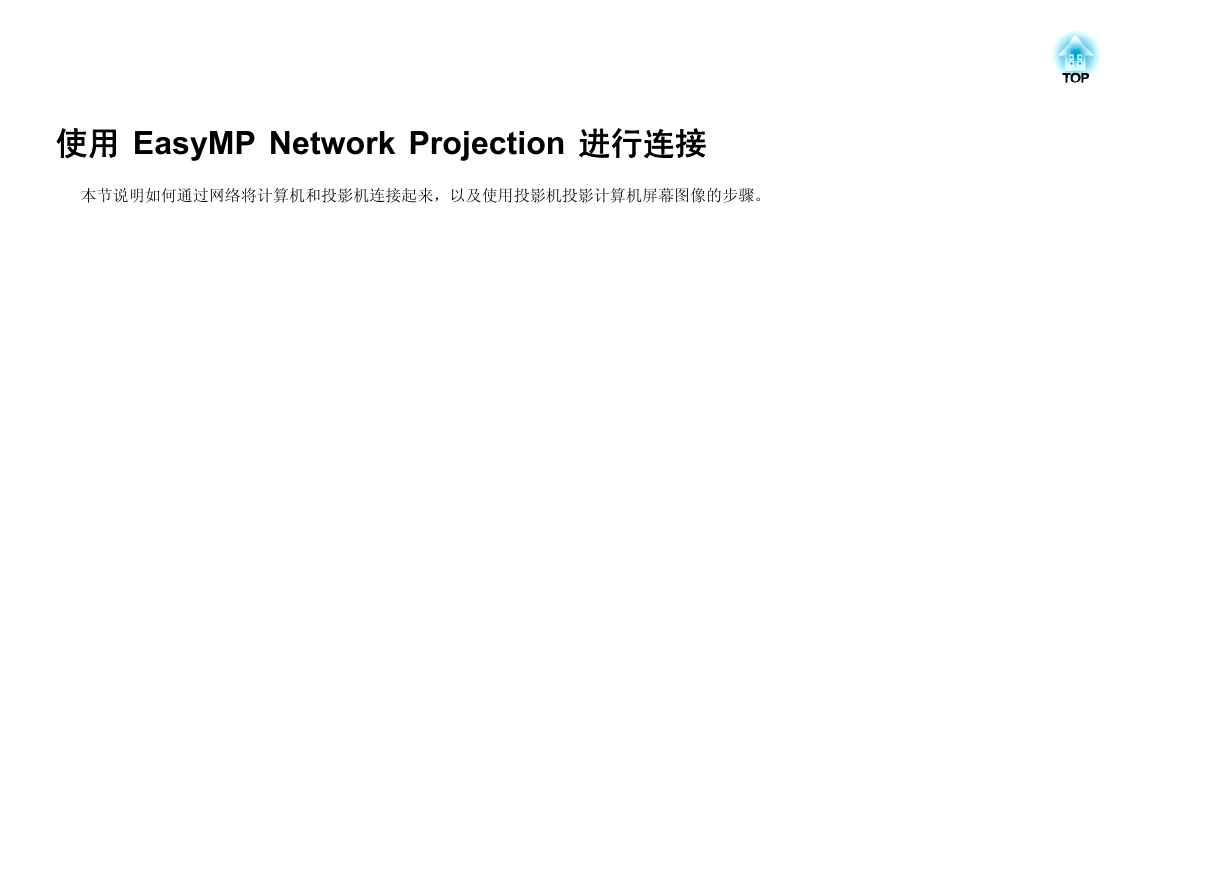

使用 EasyMP Network Projection 进行连接本节说明如何通过网络将计算机和投影机连接起来，以及使用投影机投影计算机屏幕图像的步骤。
