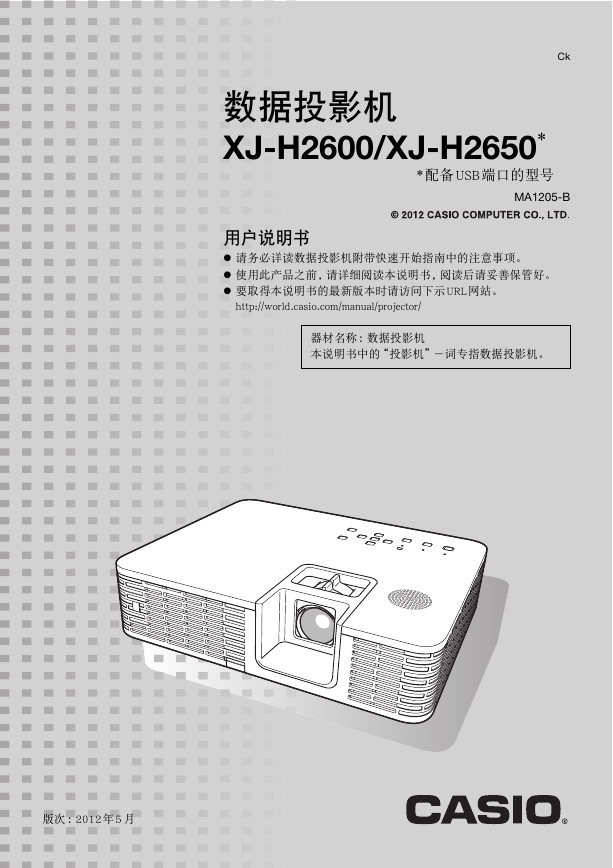

Ck 数据投影机 XJ-H2600/XJ-H2650* *配备USB端口的型号 MA1205-B 用户说明书请务必详读数据投影机附带快速开始指南中的注意事项。使用此产品之前，请详细阅读本说明书，阅读后请妥善保管好。要取得本说明书的最新版本时请访问下示URL网站。 http://world.casio.com/manual/projector/ 器材名称：数据投影机本说明书中的“投影机”－词专指数据投影机。版次：2012年 5月

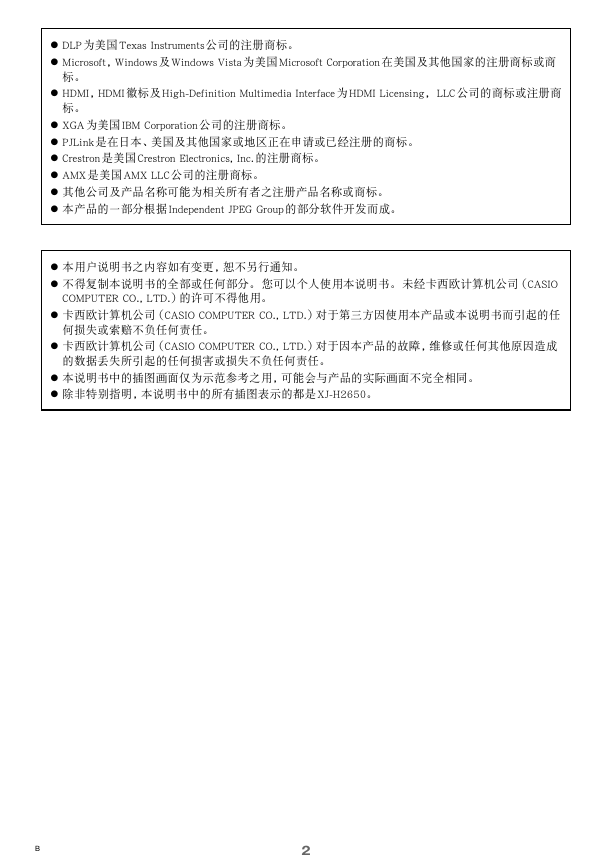

DLP为美国Texas Instruments公司的注册商标。 Microsoft，Windows及 Windows Vista为美国Microsoft Corporation在美国及其他国家的注册商标或商标。 HDMI，HDMI徽标及 High-Definition Multimedia Interface 为HDMI Licensing， LLC 公司的商标或注册商标。 XGA 为美国 IBM Corporation公司的注册商标。 PJLink是在日本、美国及其他国家或地区正在申请或已经注册的商标。 Crestron是美国Crestron Electronics, Inc.的注册商标。 AMX是美国AMX LLC公司的注册商标。其他公司及产品名称可能为相关所有者之注册产品名称或商标。本产品的一部分根据Independent JPEG Group的部分软件开发而成。本用户说明书之内容如有变更，恕不另行通知。不得复制本说明书的全部或任何部分。您可以个人使用本说明书。未经卡西欧计算机公司（CASIO COMPUTER CO., LTD.）的许可不得他用。卡西欧计算机公司（CASIO COMPUTER CO., LTD.）对于第三方因使用本产品或本说明书而引起的任何损失或索赔不负任何责任。卡西欧计算机公司（CASIO COMPUTER CO., LTD.）对于因本产品的故障，维修或任何其他原因造成的数据丢失所引起的任何损害或损失不负任何责任。本说明书中的插图画面仅为示范参考之用，可能会与产品的实际画面不完全相同。除非特别指明，本说明书中的所有插图表示的都是XJ-H2650。 B 2

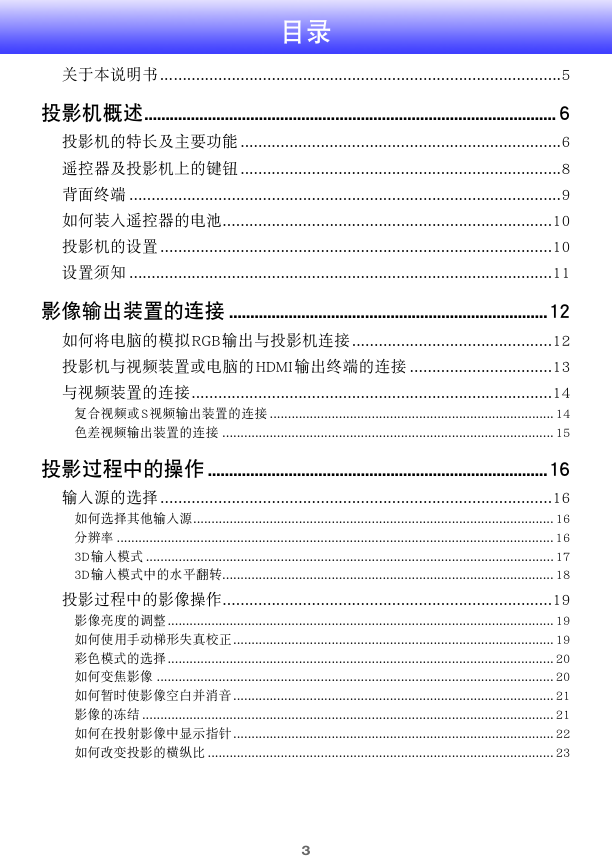

目录关于本说明书..........................................................................................5 投影机概述................................................................................................. 6 投影机的特长及主要功能 ........................................................................6 遥控器及投影机上的键钮 ........................................................................8 背面终端 .................................................................................................9 如何装入遥控器的电池..........................................................................10 投影机的设置 ........................................................................................10 设置须知 ...............................................................................................11 影像输出装置的连接 ...........................................................................12 如何将电脑的模拟RGB输出与投影机连接.............................................12 投影机与视频装置或电脑的HDMI输出终端的连接 ................................13 与视频装置的连接.................................................................................14 复合视频或S视频输出装置的连接 .............................................................................. 14 色差视频输出装置的连接 ........................................................................................... 15 投影过程中的操作 ................................................................................16 输入源的选择 ........................................................................................16 如何选择其他输入源................................................................................................... 16 分辨率 ........................................................................................................................ 16 3D输入模式 ................................................................................................................ 17 3D输入模式中的水平翻转........................................................................................... 18 投影过程中的影像操作..........................................................................19 影像亮度的调整.......................................................................................................... 19 如何使用手动梯形失真校正........................................................................................ 19 彩色模式的选择.......................................................................................................... 20 如何变焦影像 ............................................................................................................. 20 如何暂时使影像空白并消音........................................................................................ 21 影像的冻结 ................................................................................................................. 21 如何在投射影像中显示指针........................................................................................ 22 如何改变投影的横纵比 ............................................................................................... 23 3

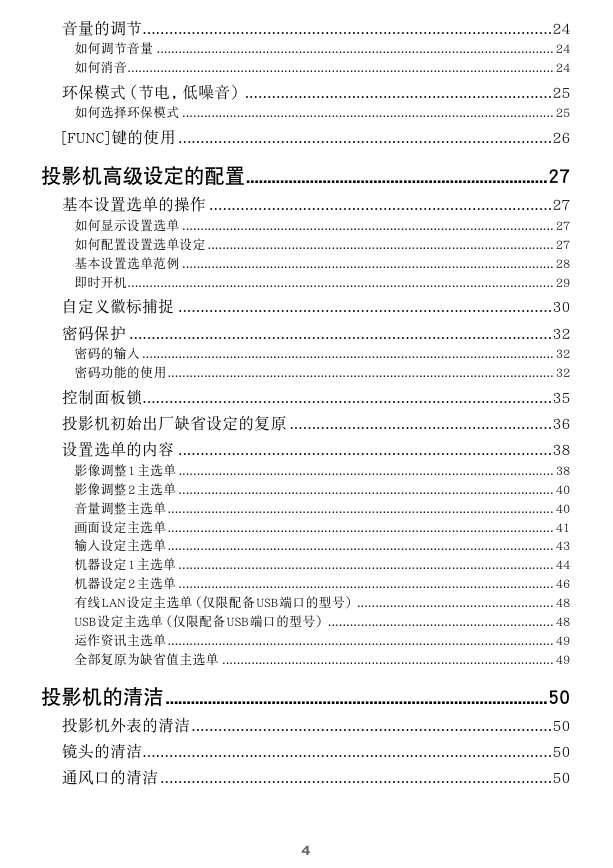

音量的调节............................................................................................24 如何调节音量 ............................................................................................................. 24 如何消音..................................................................................................................... 24 环保模式（节电，低噪音）.....................................................................25 如何选择环保模式 ...................................................................................................... 25 [FUNC]键的使用 ....................................................................................26 投影机高级设定的配置.......................................................................27 基本设置选单的操作 .............................................................................27 如何显示设置选单 ...................................................................................................... 27 如何配置设置选单设定 ............................................................................................... 27 基本设置选单范例 ...................................................................................................... 28 即时开机..................................................................................................................... 29 自定义徽标捕捉 ....................................................................................30 密码保护 ...............................................................................................32 密码的输入 ................................................................................................................. 32 密码功能的使用.......................................................................................................... 32 控制面板锁............................................................................................35 投影机初始出厂缺省设定的复原 ...........................................................36 设置选单的内容 ....................................................................................38 影像调整1主选单 ....................................................................................................... 38 影像调整2主选单 ....................................................................................................... 40 音量调整主选单.......................................................................................................... 40 画面设定主选单.......................................................................................................... 41 输入设定主选单.......................................................................................................... 43 机器设定1主选单 ....................................................................................................... 44 机器设定2主选单 ....................................................................................................... 46 有线LAN设定主选单（仅限配备USB端口的型号）...................................................... 48 USB设定主选单（仅限配备USB端口的型号）.............................................................. 48 运作资讯主选单.......................................................................................................... 49 全部复原为缺省值主选单 ........................................................................................... 49 投影机的清洁..........................................................................................50 投影机外表的清洁.................................................................................50 镜头的清洁............................................................................................50 通风口的清洁 ........................................................................................50 4

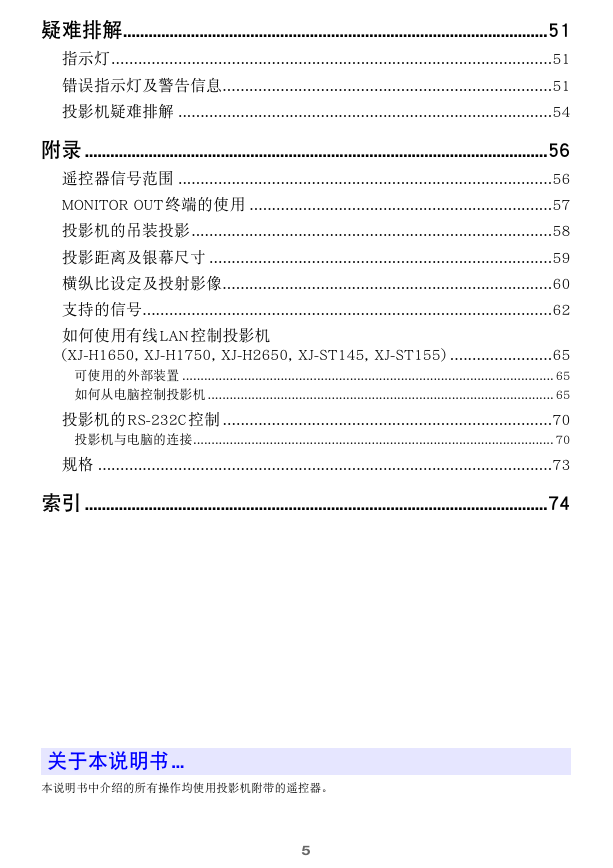

疑难排解....................................................................................................51 指示灯...................................................................................................51 错误指示灯及警告信息..........................................................................51 投影机疑难排解 ....................................................................................54 附录 .............................................................................................................56 遥控器信号范围 ....................................................................................56 MONITOR OUT终端的使用 ....................................................................57 投影机的吊装投影.................................................................................58 投影距离及银幕尺寸 .............................................................................59 横纵比设定及投射影像..........................................................................60 支持的信号............................................................................................62 如何使用有线LAN控制投影机 (XJ-H1650, XJ-H1750, XJ-H2650, XJ-ST145, XJ-ST155) .......................65 可使用的外部装置 ...................................................................................................... 65 如何从电脑控制投影机 ............................................................................................... 65 投影机的RS-232C控制 ..........................................................................70 投影机与电脑的连接................................................................................................... 70 规格 ......................................................................................................73 索引 .............................................................................................................74 关于本说明书... 本说明书中介绍的所有操作均使用投影机附带的遥控器。 5

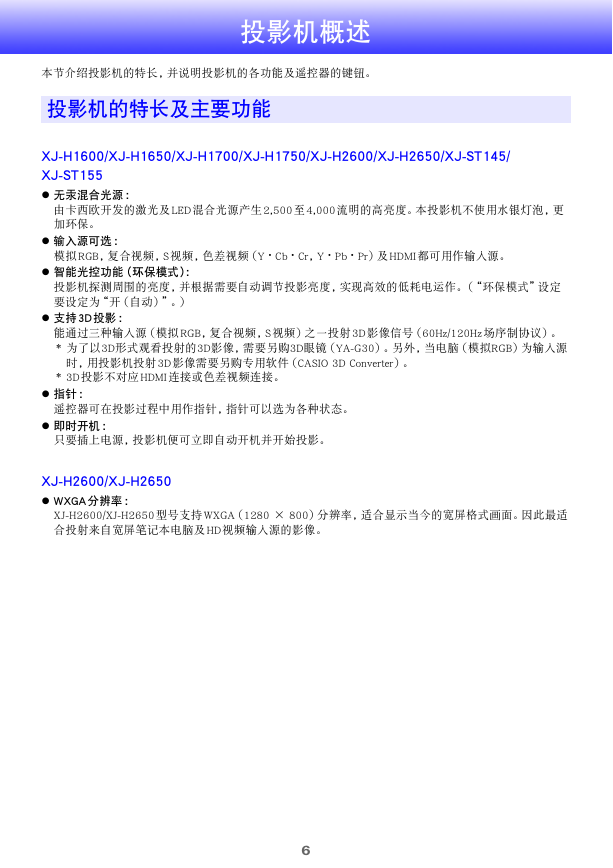

投影机概述本节介绍投影机的特长，并说明投影机的各功能及遥控器的键钮。投影机的特长及主要功能 XJ-H1600/XJ-H1650/XJ-H1700/XJ-H1750/XJ-H2600/XJ-H2650/XJ-ST145/ XJ-ST155 无汞混合光源：由卡西欧开发的激光及 LED混合光源产生2,500 至4,000流明的高亮度。本投影机不使用水银灯泡，更加环保。输入源可选：模拟RGB，复合视频，S视频，色差视频（Y • Cb • Cr，Y • Pb • Pr）及HDMI都可用作输入源。智能光控功能（环保模式）：投影机探测周围的亮度，并根据需要自动调节投影亮度，实现高效的低耗电运作。（“环保模式”设定要设定为“开（自动）”。）支持 3D 投影：能通过三种输入源（模拟 RGB，复合视频，S视频）之一投射3D影像信号（60Hz/120Hz场序制协议）。 * 为了以3D形式观看投射的3D影像，需要另购3D眼镜（YA-G30）。另外，当电脑（模拟RGB）为输入源时，用投影机投射3D影像需要另购专用软件（CASIO 3D Converter）。 * 3D投影不对应HDMI连接或色差视频连接。指针：遥控器可在投影过程中用作指针，指针可以选为各种状态。即时开机：只要插上电源，投影机便可立即自动开机并开始投影。 XJ-H2600/XJ-H2650 WXGA分辨率： XJ-H2600/XJ-H2650 型号支持WXGA（1280 × 800）分辨率，适合显示当今的宽屏格式画面。因此最适合投射来自宽屏笔记本电脑及HD视频输入源的影像。 6

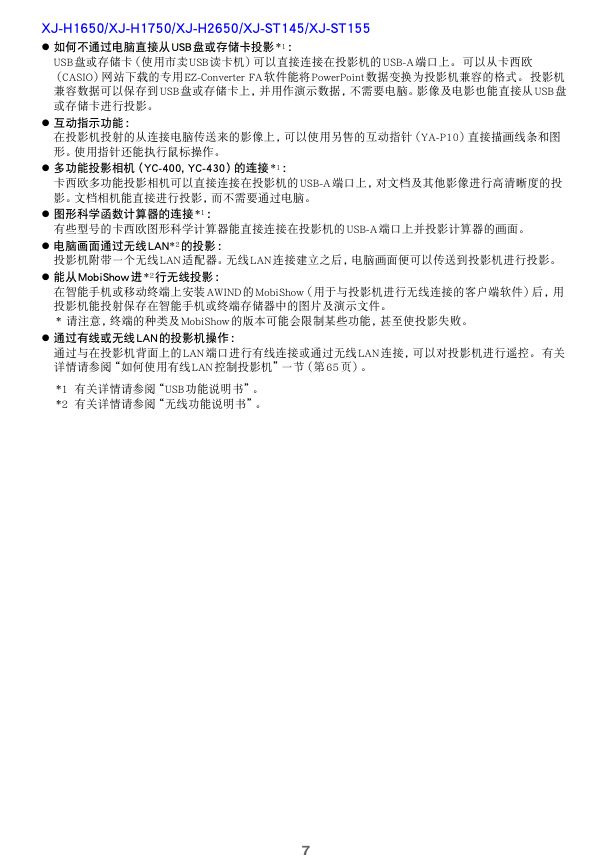

XJ-H1650/XJ-H1750/XJ-H2650/XJ-ST145/XJ-ST155 如何不通过电脑直接从 USB盘或存储卡投影*1 ： USB盘或存储卡（使用市卖USB读卡机）可以直接连接在投影机的USB-A 端口上。可以从卡西欧（CASIO）网站下载的专用 EZ-Converter FA 软件能将PowerPoint数据变换为投影机兼容的格式。投影机兼容数据可以保存到USB盘或存储卡上，并用作演示数据，不需要电脑。影像及电影也能直接从USB盘或存储卡进行投影。互动指示功能：在投影机投射的从连接电脑传送来的影像上，可以使用另售的互动指针（YA-P10）直接描画线条和图形。使用指针还能执行鼠标操作。多功能投影相机（YC-400, YC-430）的连接*1 ：卡西欧多功能投影相机可以直接连接在投影机的USB-A 端口上，对文档及其他影像进行高清晰度的投影。文档相机能直接进行投影，而不需要通过电脑。图形科学函数计算器的连接*1 ：有些型号的卡西欧图形科学计算器能直接连接在投影机的USB-A端口上并投影计算器的画面。电脑画面通过无线 LAN*2的投影：投影机附带一个无线LAN适配器。无线 LAN 连接建立之后，电脑画面便可以传送到投影机进行投影。能从 MobiShow进*2行无线投影：在智能手机或移动终端上安装AWIND的MobiShow（用于与投影机进行无线连接的客户端软件）后，用投影机能投射保存在智能手机或终端存储器中的图片及演示文件。 * 请注意，终端的种类及 MobiShow的版本可能会限制某些功能，甚至使投影失败。通过有线或无线 LAN的投影机操作：通过与在投影机背面上的LAN端口进行有线连接或通过无线 LAN连接，可以对投影机进行遥控。有关详情请参阅“如何使用有线LAN控制投影机”一节（第 65页）。 *1 有关详情请参阅“USB 功能说明书”。 *2 有关详情请参阅“无线功能说明书”。 7

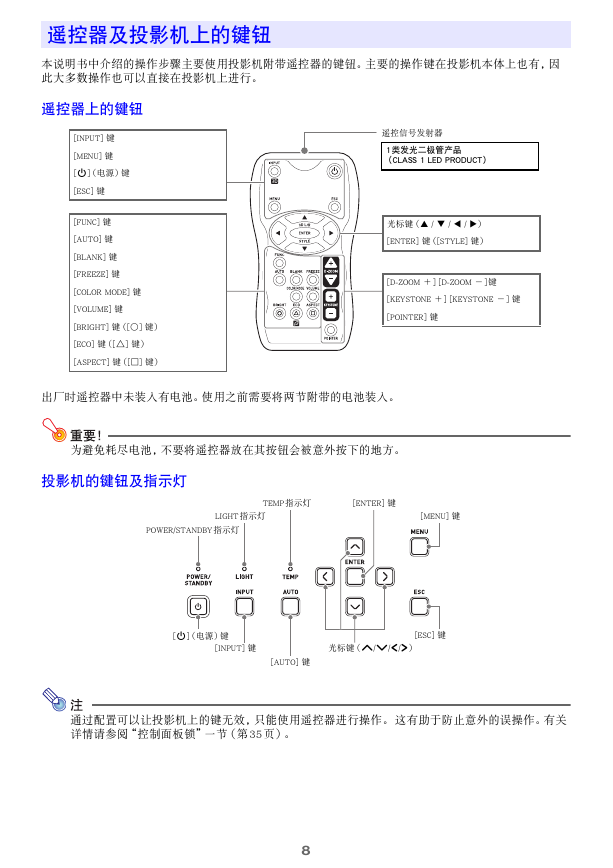

遥控器及投影机上的键钮本说明书中介绍的操作步骤主要使用投影机附带遥控器的键钮。主要的操作键在投影机本体上也有，因此大多数操作也可以直接在投影机上进行。遥控器上的键钮 [INPUT] 键 [MENU] 键 [P]（电源）键 [ESC] 键 [FUNC] 键 [AUTO] 键 [BLANK] 键 [FREEZE] 键 [COLOR MODE] 键 [VOLUME] 键 [BRIGHT] 键（[O] 键） [ECO] 键（[f] 键） [ASPECT] 键（[Z] 键）遥控信号发射器 1类发光二极管产品（CLASS 1 LED PRODUCT）光标键（ / / / ） [ENTER] 键（[STYLE] 键） [D-ZOOM ＋] [D-ZOOM －]键 [KEYSTONE ＋] [KEYSTONE －] 键 [POINTER] 键出厂时遥控器中未装入有电池。使用之前需要将两节附带的电池装入。为避免耗尽电池，不要将遥控器放在其按钮会被意外按下的地方。投影机的键钮及指示灯 TEMP指示灯 [ENTER] 键 LIGHT指示灯 POWER/STANDBY指示灯 [MENU] 键 [P]（电源）键 [INPUT] 键光标键（q/w/U/I） [ESC] 键 [AUTO] 键通过配置可以让投影机上的键无效，只能使用遥控器进行操作。这有助于防止意外的误操作。有关详情请参阅“控制面板锁”一节（第 35页）。 8
