Cadence CIS本地数据库建立及其配置方法.pdf

发布时间：2022-06-09 发布人：admin 分类：说明书资料大小：2.78M 资料格式：pdf 举报版权申诉


第1页 / 共29页


第2页 / 共29页


第3页 / 共29页


第4页 / 共29页


第5页 / 共29页


第6页 / 共29页


第7页 / 共29页


第8页 / 共29页

一、CIS数据库的建立方法

1.使用Office2007建立Access数据库

2.使用Excel导入Access

3.注意事项

二、设置数据源和添加数据源方法

1.设置数据源

2.添加数据源

三、Allegro Design Entry CIS数据库的配制方法

1.打开CIS配置界面

2.新建CIS配置文件

四、配置Capture.INI文件

1.确定Capture.ini文件位置

2.编辑Capture.ini配置文件

3.注意事项

五、在原理图环境中添加数据库元器件

1.调用数据库中的元器件

2.使用技巧

六、在数据库中添加新器件并更新

1.数据库中添加新器件

2.更新CIS的配置文件

七、使用数据库设计的原理图如何导出BOM

1.导出BOM设置

2.导出BOM预览

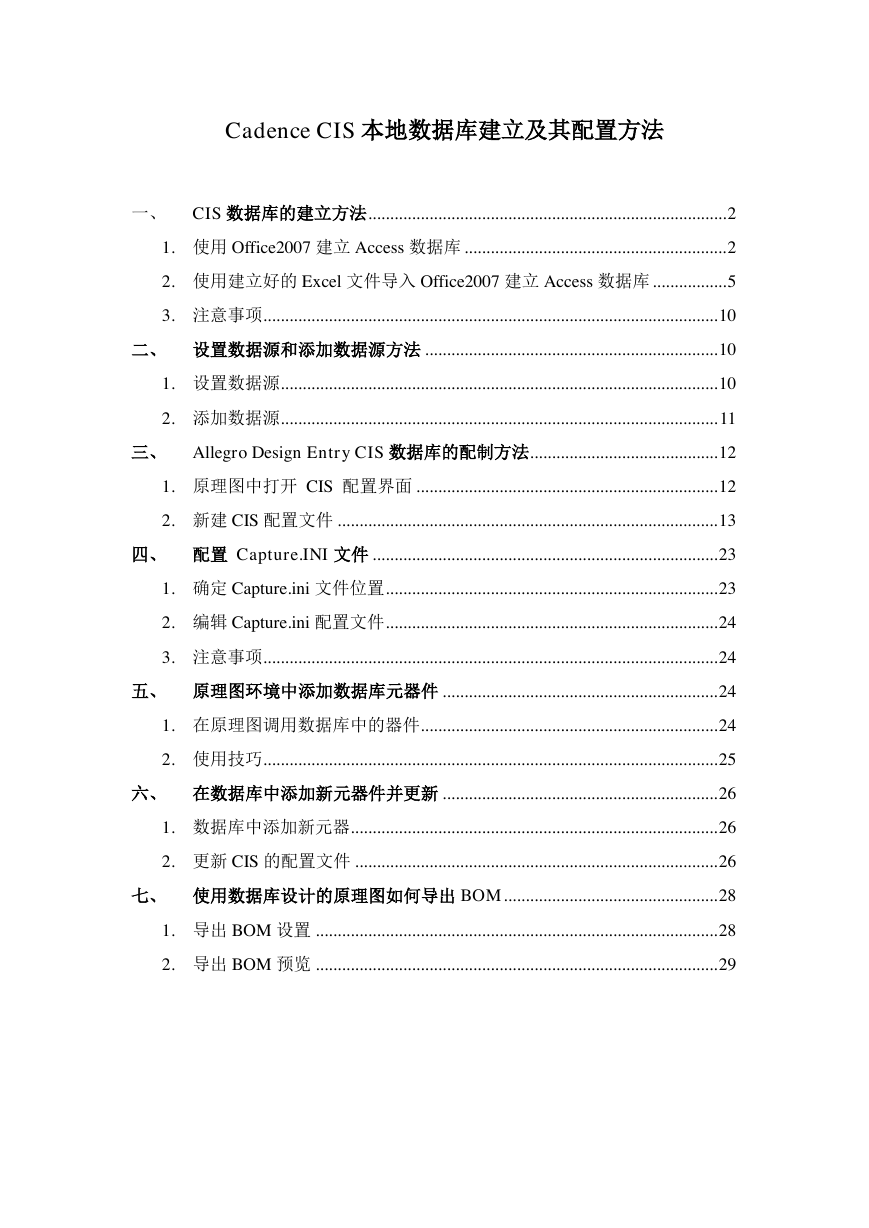

Cadence CIS 本地数据库建立及其配置方法一、 CIS 数据库的建立方法 .................................................................................. 2 1. 使用 Office2007 建立 Access 数据库 ............................................................ 2 2. 使用建立好的 Excel 文件导入 Office2007 建立 Access 数据库 ................. 5 3. 注意事项........................................................................................................ 10 二、设置数据源和添加数据源方法 ................................................................... 10 1. 设置数据源.................................................................................................... 10 2. 添加数据源.................................................................................................... 11 三、 Allegro Design Entry CIS 数据库的配制方法 ........................................... 12 1. 原理图中打开 CIS 配置界面 ..................................................................... 12 2. 新建 CIS 配置文件 ....................................................................................... 13 四、配置 Capture.INI 文件 ............................................................................... 23 1. 确定 Capture.ini 文件位置 ............................................................................ 23 2. 编辑 Capture.ini 配置文件 ............................................................................ 24 3. 注意事项........................................................................................................ 24 五、原理图环境中添加数据库元器件 ............................................................... 24 1. 在原理图调用数据库中的器件.................................................................... 24 2. 使用技巧........................................................................................................ 25 六、在数据库中添加新元器件并更新 ............................................................... 26 1. 数据库中添加新元器.................................................................................... 26 2. 更新 CIS 的配置文件 ................................................................................... 26 七、使用数据库设计的原理图如何导出 BOM ................................................. 28 1. 导出 BOM 设置 ............................................................................................ 28 2. 导出 BOM 预览 ............................................................................................ 29

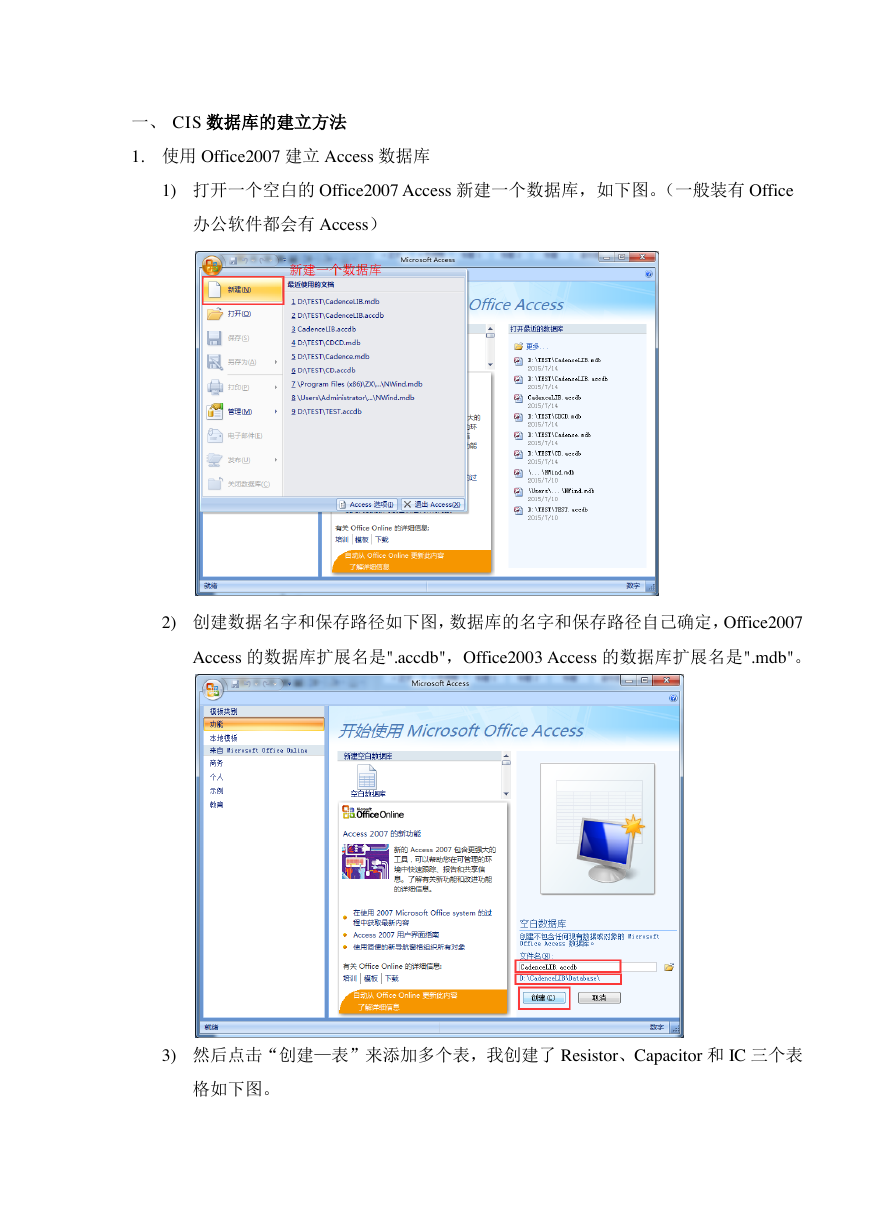

一、 CIS 数据库的建立方法 1. 使用 Office2007 建立 Access 数据库 1) 打开一个空白的 Office2007 Access 新建一个数据库，如下图。（一般装有 Office 办公软件都会有 Access） 2) 创建数据名字和保存路径如下图，数据库的名字和保存路径自己确定，Office2007 Access 的数据库扩展名是".accdb"，Office2003 Access 的数据库扩展名是".mdb"。 3) 然后点击“创建—表”来添加多个表，我创建了 Resistor、Capacitor 和 IC 三个表格如下图。

4) 然后选其中的一个表再依次点击 Office 的“开始—视图—设计视图”，切换到视图模式按照下图填写“字段名称”（其实就是一个表格的表头），“字段名称”的内容（就是一些元器件的参数、封装之类的）根据自己的需要填写，但是必须包含原理图封装字段和 PCB 封装字段，后面有解释（建议原理图封装字段命名为 Schematic Part 和 PCB 封装字段命名为 PCB Footprint，为了以后方便）。 5) 以 Resistor 为例，我在表中添加了 MAS90 No、Part Type、Value、Schematic Part、 PCB Footprint、 Description 等几个主要的字段（当然也可以添加其他的字段）这

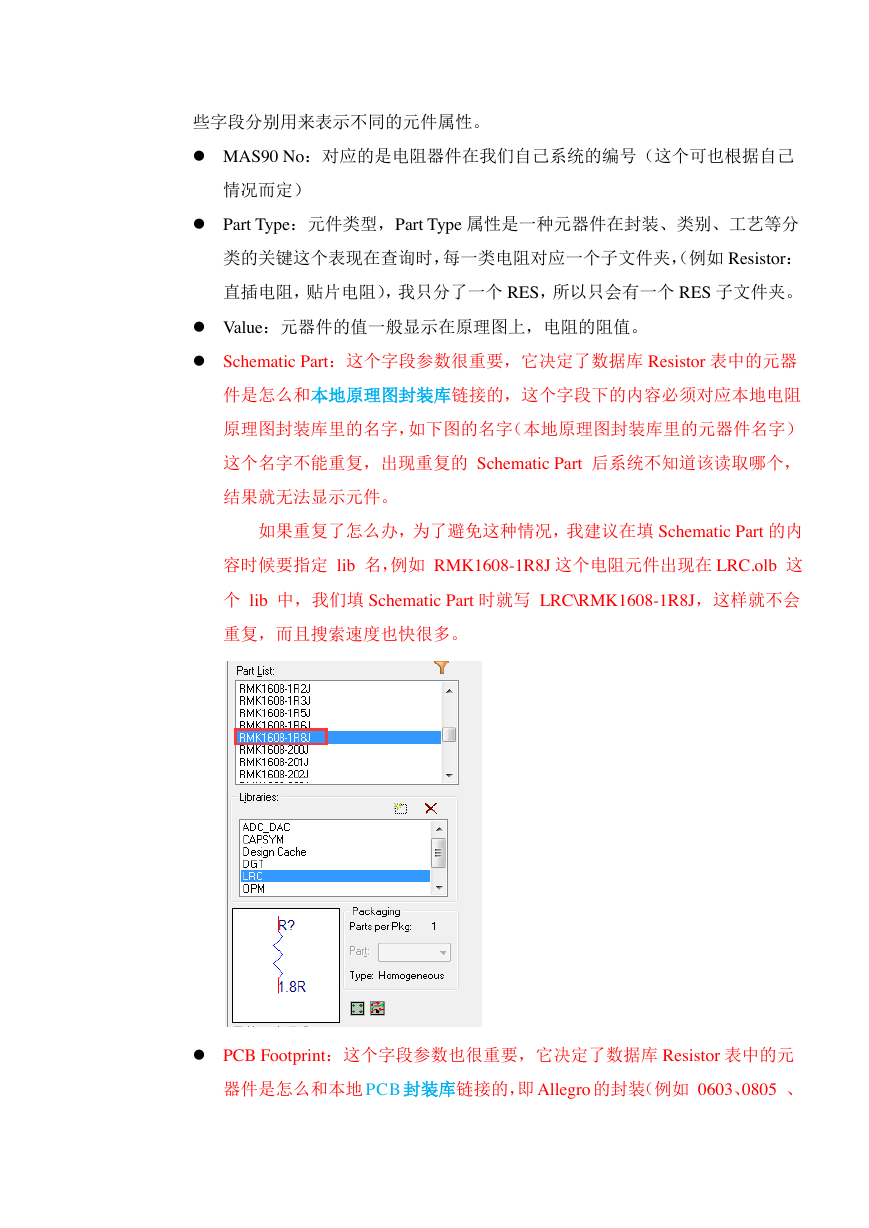

些字段分别用来表示不同的元件属性。  MAS90 No：对应的是电阻器件在我们自己系统的编号（这个可也根据自己情况而定）  Part Type：元件类型，Part Type 属性是一种元器件在封装、类别、工艺等分类的关键这个表现在查询时，每一类电阻对应一个子文件夹，（例如 Resistor：直插电阻，贴片电阻），我只分了一个 RES，所以只会有一个 RES 子文件夹。  Value：元器件的值一般显示在原理图上，电阻的阻值。  Schematic Part：这个字段参数很重要，它决定了数据库 Resistor 表中的元器件是怎么和本地原理图封装库链接的，这个字段下的内容必须对应本地电阻原理图封装库里的名字，如下图的名字（本地原理图封装库里的元器件名字）这个名字不能重复，出现重复的 Schematic Part 后系统不知道该读取哪个，结果就无法显示元件。如果重复了怎么办，为了避免这种情况，我建议在填 Schematic Part 的内容时候要指定 lib 名，例如 RMK1608-1R8J 这个电阻元件出现在 LRC.olb 这个 lib 中，我们填 Schematic Part 时就写 LRC\RMK1608-1R8J，这样就不会重复，而且搜索速度也快很多。  PCB Footprint：这个字段参数也很重要，它决定了数据库 Resistor 表中的元器件是怎么和本地 PCB 封装库链接的，即 Allegro 的封装（例如 0603、0805 、

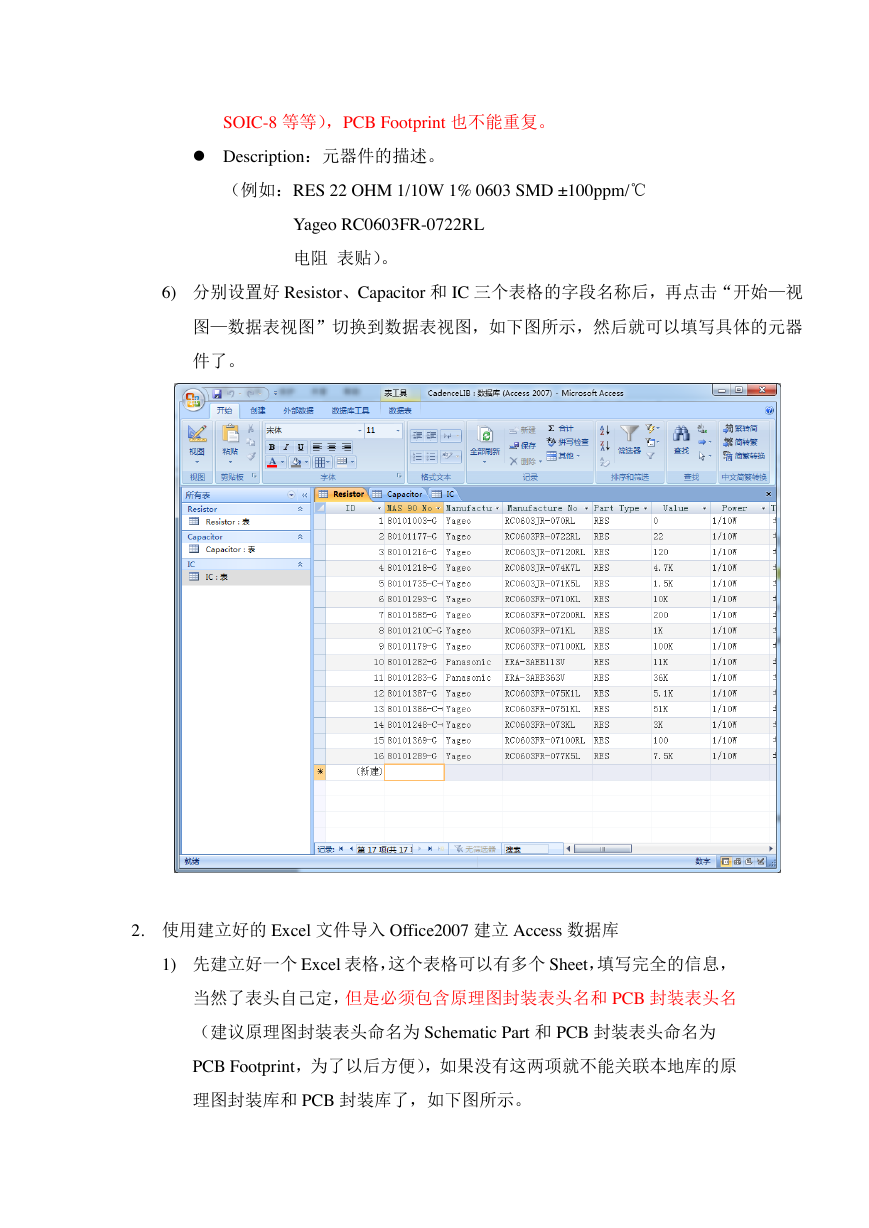

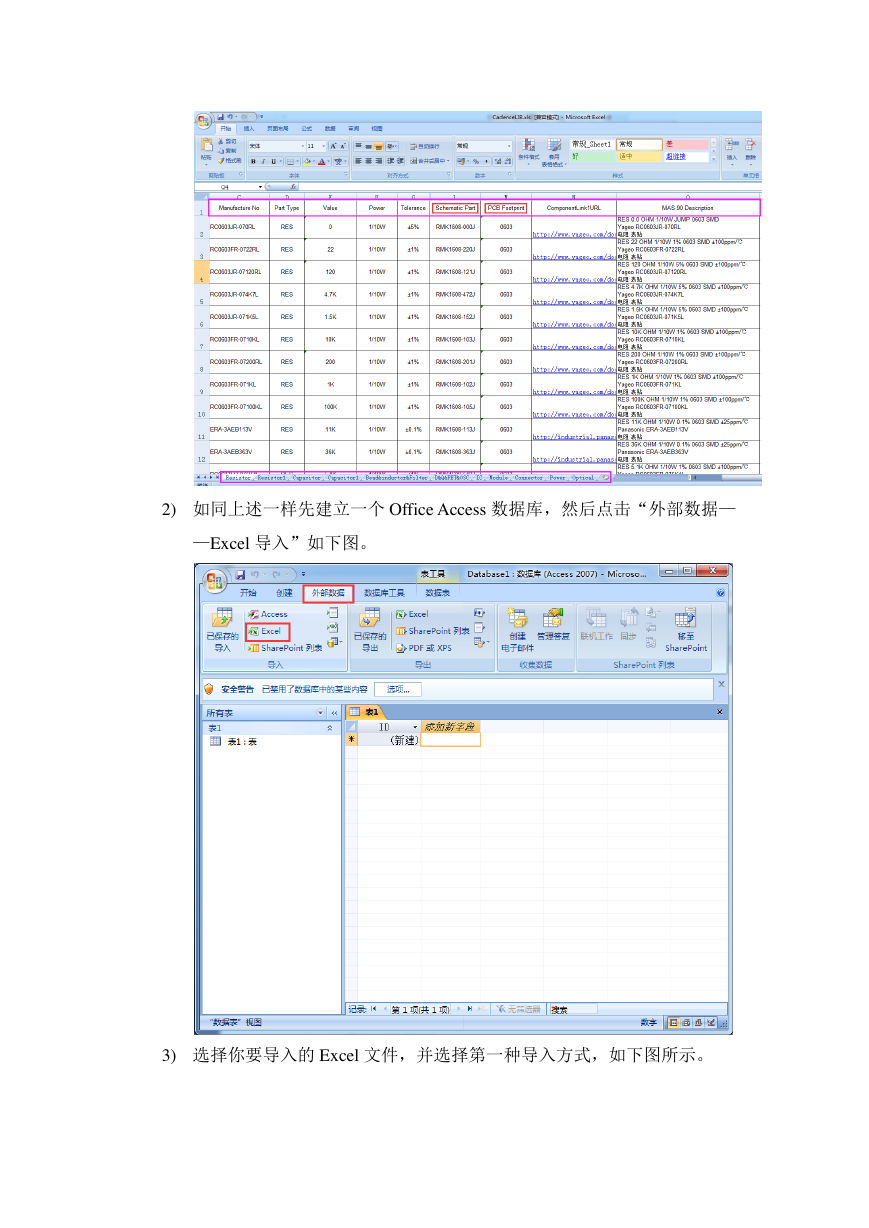

SOIC-8 等等），PCB Footprint 也不能重复。  Description：元器件的描述。（例如：RES 22 OHM 1/10W 1% 0603 SMD ±100ppm/℃ Yageo RC0603FR-0722RL 电阻表贴）。 6) 分别设置好 Resistor、Capacitor 和 IC 三个表格的字段名称后，再点击“开始—视图—数据表视图”切换到数据表视图，如下图所示，然后就可以填写具体的元器件了。 2. 使用建立好的 Excel 文件导入 Office2007 建立 Access 数据库 1) 先建立好一个 Excel 表格，这个表格可以有多个 Sheet，填写完全的信息，当然了表头自己定，但是必须包含原理图封装表头名和 PCB 封装表头名（建议原理图封装表头命名为 Schematic Part 和 PCB 封装表头命名为 PCB Footprint，为了以后方便），如果没有这两项就不能关联本地库的原理图封装库和 PCB 封装库了，如下图所示。

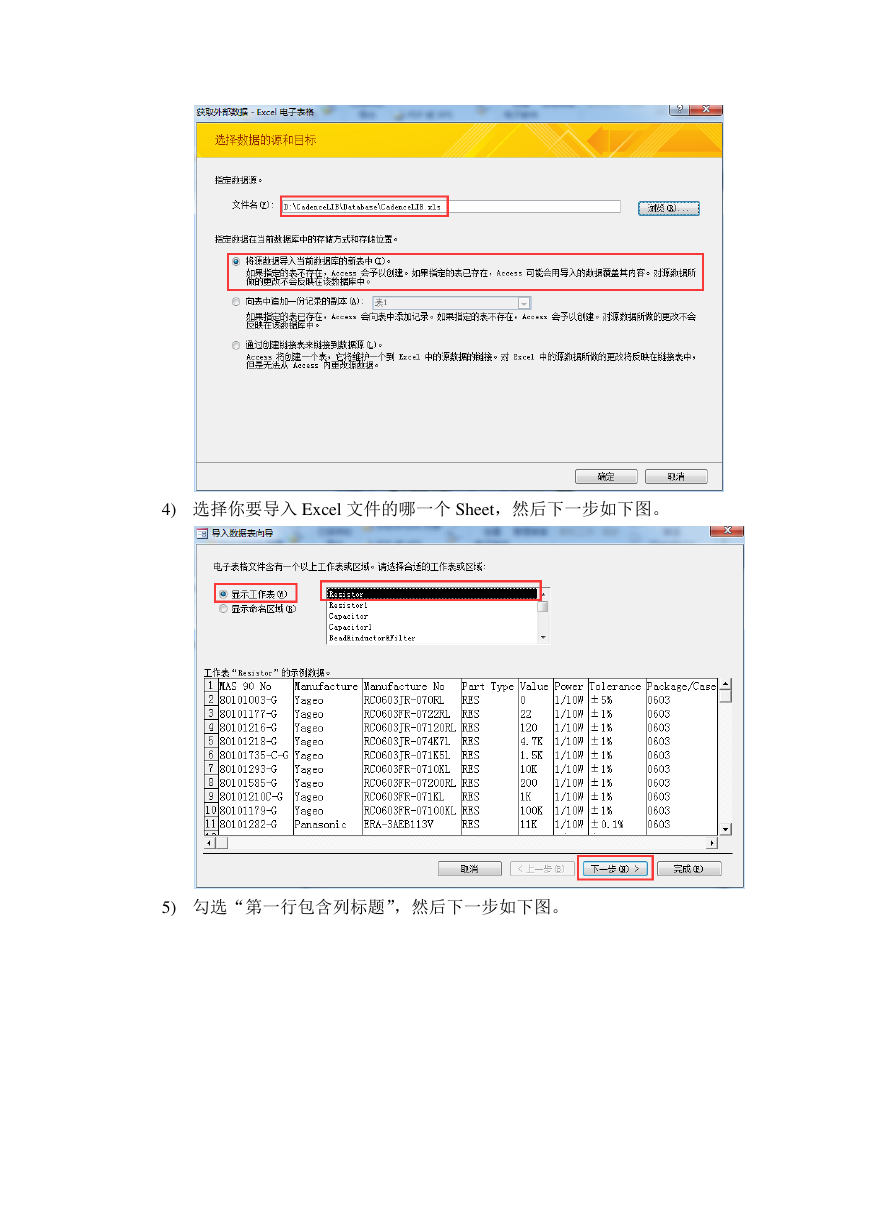

2) 如同上述一样先建立一个 Office Access 数据库，然后点击“外部数据— —Excel 导入”如下图。 3) 选择你要导入的 Excel 文件，并选择第一种导入方式，如下图所示。

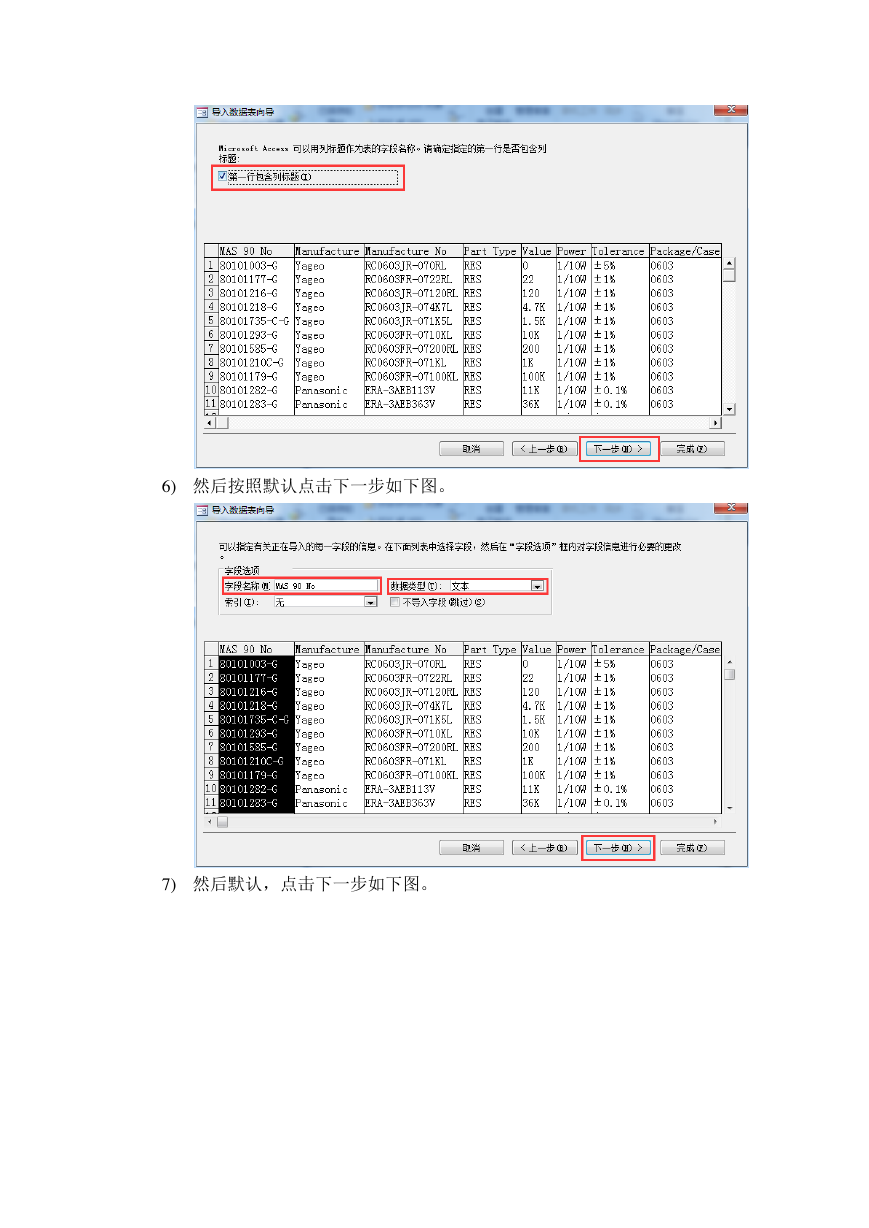

4) 选择你要导入 Excel 文件的哪一个 Sheet，然后下一步如下图。 5) 勾选“第一行包含列标题”，然后下一步如下图。

6) 然后按照默认点击下一步如下图。 7) 然后默认，点击下一步如下图。
