外部中断系统外设

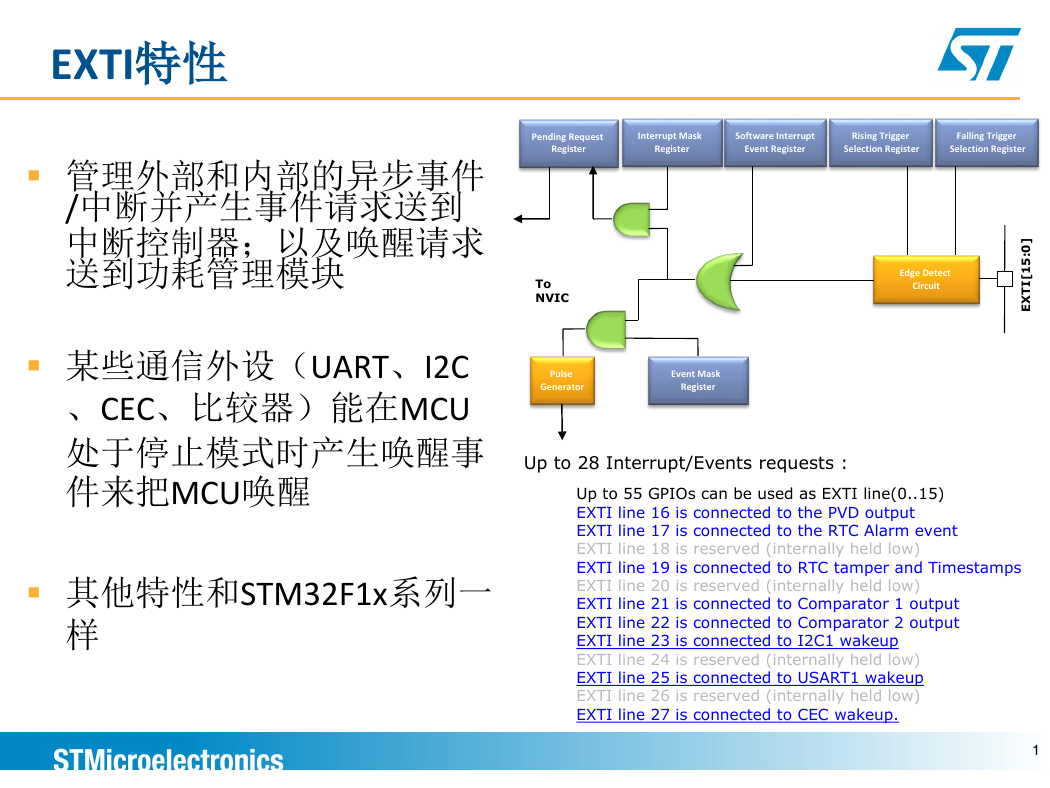

EXTI特性  管理外部和内部的异步事件 /中断并产生事件请求送到中断控制器；以及唤醒请求送到功耗管理模块  某些通信外设（UART、I2C 、CEC、比较器）能在MCU 处于停止模式时产生唤醒事件来把MCU唤醒  其他特性和STM32F1x系列一样 Pending Request Register Interrupt Mask Software Interrupt Rising Trigger Falling Trigger Register Event Register Selection Register Selection Register Edge Detect Circuit ] 0 : 5 1 [ I T X E To NVIC Pulse Generator Event Mask Register Up to 28 Interrupt/Events requests : Up to 55 GPIOs can be used as EXTI line(0..15) EXTI line 16 is connected to the PVD output EXTI line 17 is connected to the RTC Alarm event EXTI line 18 is reserved (internally held low) EXTI line 19 is connected to RTC tamper and Timestamps EXTI line 20 is reserved (internally held low) EXTI line 21 is connected to Comparator 1 output EXTI line 22 is connected to Comparator 2 output EXTI line 23 is connected to I2C1 wakeup EXTI line 24 is reserved (internally held low) EXTI line 25 is connected to USART1 wakeup EXTI line 26 is reserved (internally held low) EXTI line 27 is connected to CEC wakeup. 1

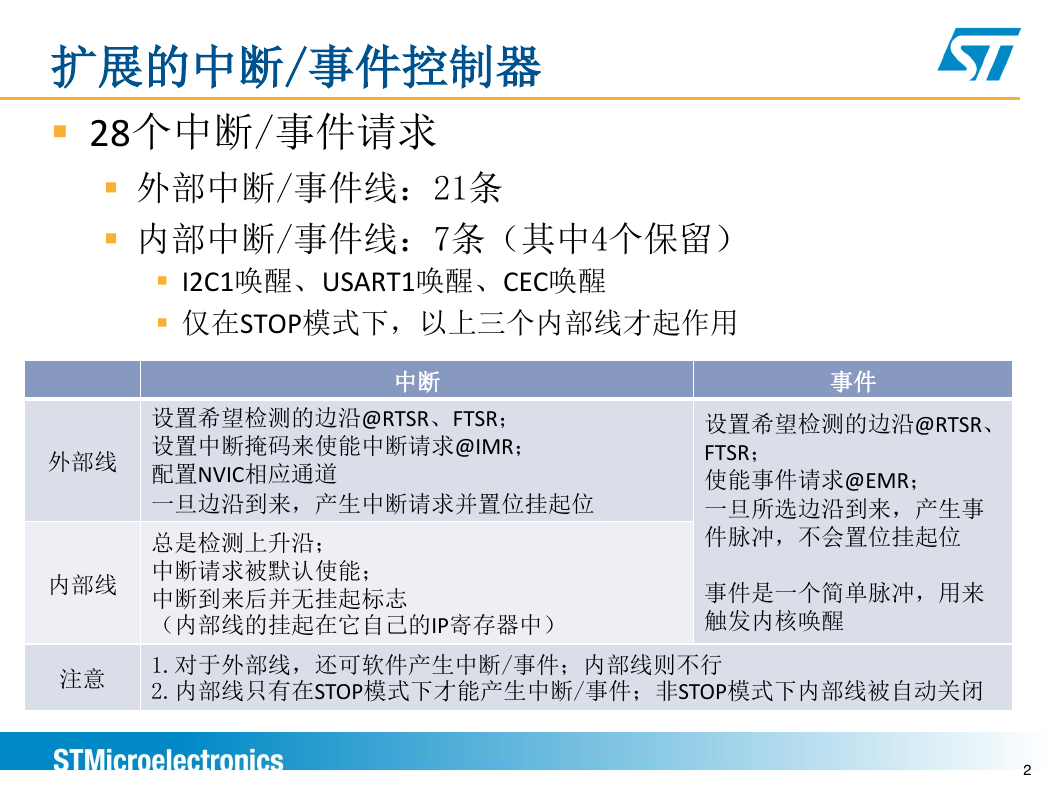

扩展的中断/事件控制器  28个中断/事件请求  外部中断/事件线：21条  内部中断/事件线：7条（其中4个保留）  I2C1唤醒、USART1唤醒、CEC唤醒  仅在STOP模式下，以上三个内部线才起作用中断事件外部线内部线设置希望检测的边沿@RTSR、FTSR；设置中断掩码来使能中断请求@IMR；配置NVIC相应通道一旦边沿到来，产生中断请求并置位挂起位总是检测上升沿；中断请求被默认使能；中断到来后并无挂起标志（内部线的挂起在它自己的IP寄存器中）设置希望检测的边沿@RTSR、 FTSR；使能事件请求@EMR；一旦所选边沿到来，产生事件脉冲，不会置位挂起位事件是一个简单脉冲，用来触发内核唤醒注意 1.对于外部线，还可软件产生中断/事件；内部线则不行 2.内部线只有在STOP模式下才能产生中断/事件；非STOP模式下内部线被自动关闭 2

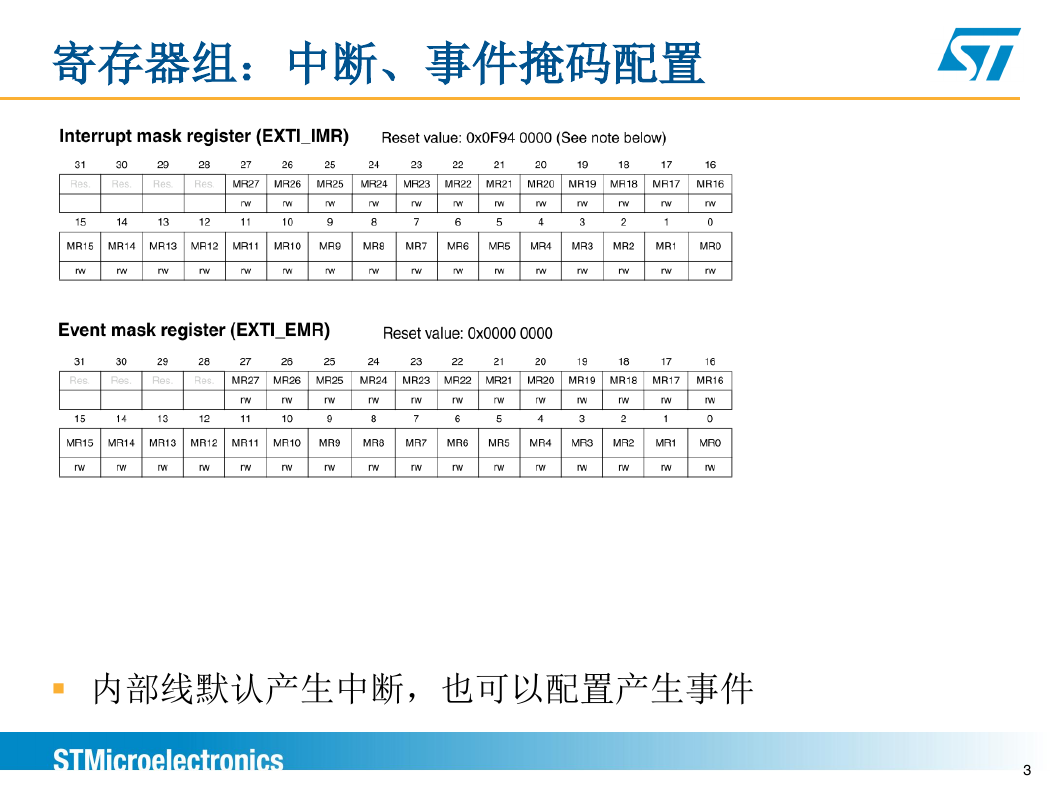

寄存器组：中断、事件掩码配置  内部线默认产生中断，也可以配置产生事件 3

寄存器组：边沿选择  可以同时选择上升沿和下降沿  外部线可由用户配置检测的边沿；内部线固定检测上升沿 4

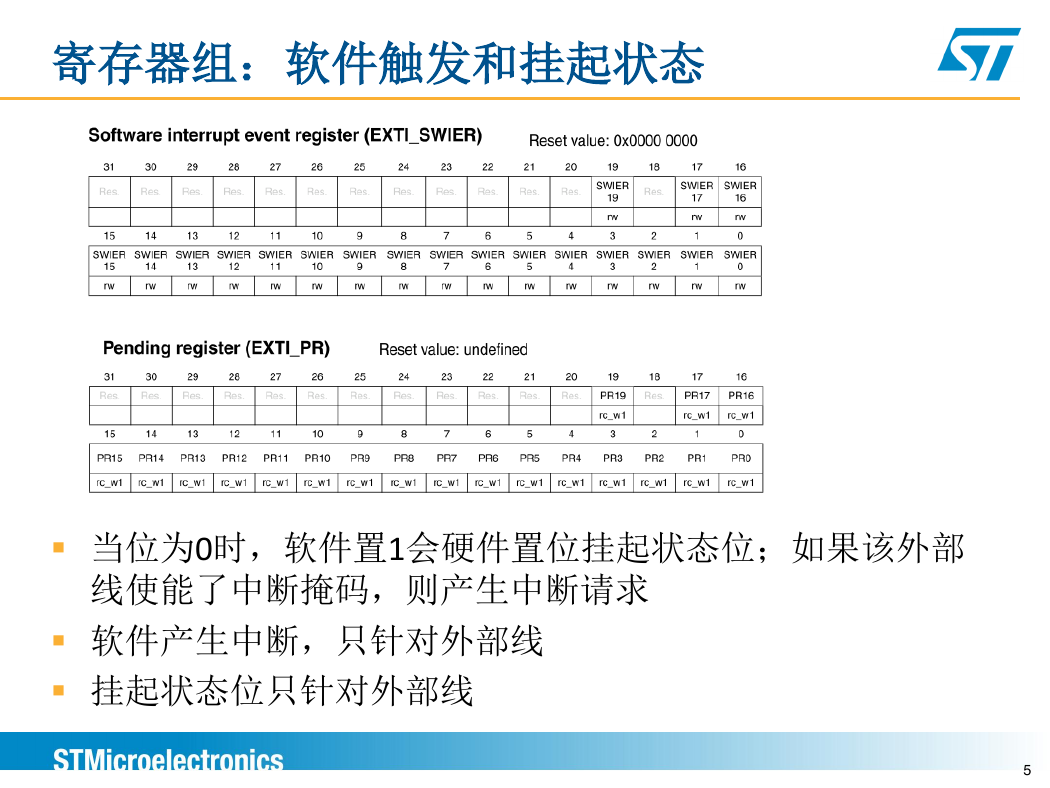

寄存器组：软件触发和挂起状态  当位为0时，软件置1会硬件置位挂起状态位；如果该外部线使能了中断掩码，则产生中断请求  软件产生中断，只针对外部线  挂起状态位只针对外部线 5

Quiz  How many lines does have the Extended interrupt controller support? ____________  Which lines are mapped to a special asynchronous events ? ____________  Which lines can be used as system wake-up ? ____________ 6
