ESRI 公共地理框架数据电子地图配图模板及切片方案 (Version:1.3) ESRI 中国（北京）有限公司共享服务事业部

《版权声明》本文档版权为 ESRI 中国（北京）有限公司所有。未经本公司书面许可，任何单位和个人不得以任何形式摘抄、复制本文档的部分或全部，并以任何形式传播。本文档版本依照以下原则进行（version x.yz）： x: 文档结构变化，设计框架升级。 Y: 具体内容更新，章节内容修正。 Z: 文字格式调整，奇数为包含对上一版修改记录或批注的稿子，偶数为对上一版修改稿的定稿。 ——版本修订记录—— 版本提交日期小组成员描述 1.0 1.1 2010.4.22 郝苗、马娟娟 2010.6.30 郝苗、马娟娟、崇洁 1.2 2010.8.16 郝苗、马娟娟、崇洁 1.3 2010.12.31 郝苗、马娟娟、崇洁、叶海波国家级 1：400 万-1:5 万电子地图配图模板说明增加省级 1:1 万-1:5000 电子地图配图模板，扩充符号库按照新的电子地图规范（0730），分别配置基础专业级、政务应用级、影像标记级和晕渲地图 1-14 级和 15 －17 级电子地图配图模板。制作线划地图符号库、影像标记符号库和晕渲图符号库。按照新的电子地图规范（1109），分别配置基础专业级、政务应用级、影像标记级和晕渲地图 1-14 级、 15-17 级、18-20 级和 1-20 级全级别的电子地图配图模板。制作线划地图符号库、影像标记符号库和晕渲图符号库。

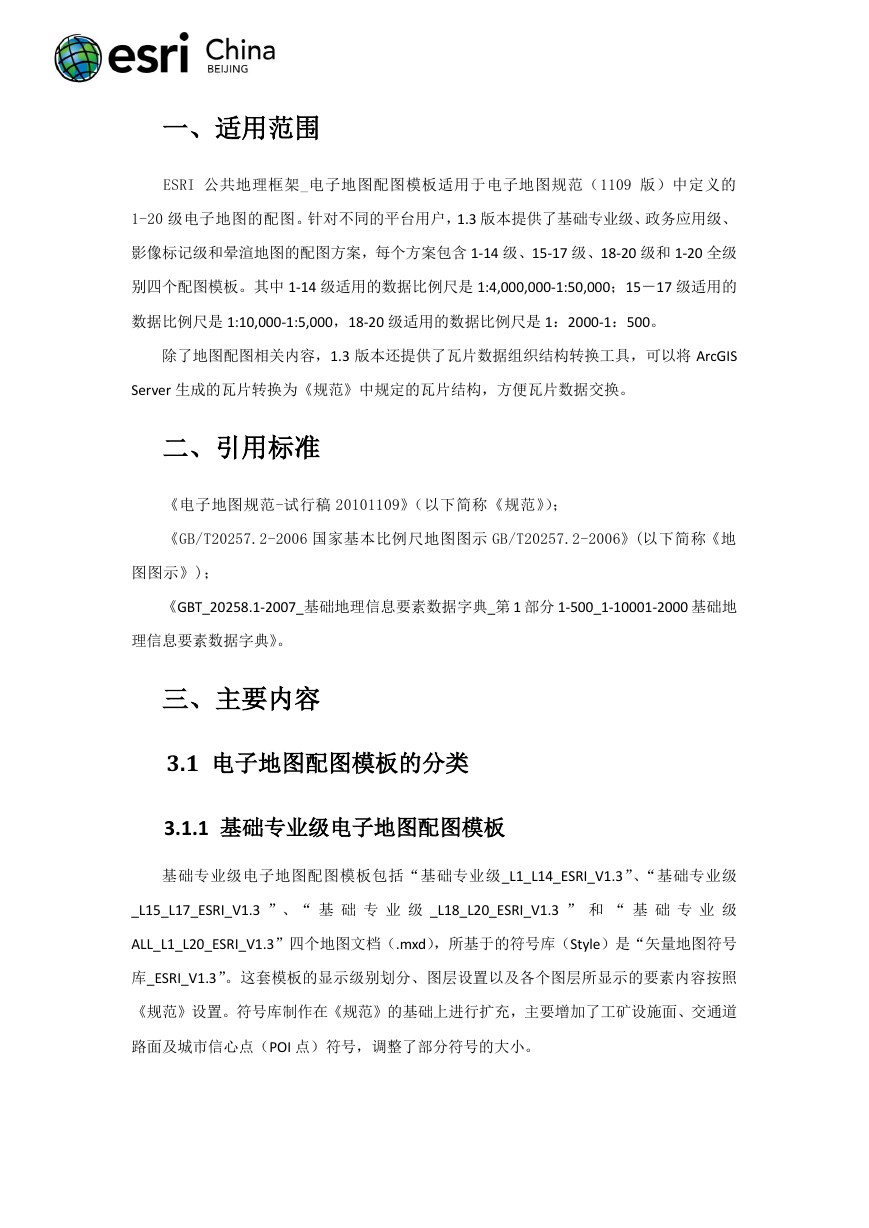

一、适用范围 ESRI 公共地理框架_电子地图配图模板适用于电子地图规范（1109 版）中定义的 1-20 级电子地图的配图。针对不同的平台用户，1.3 版本提供了基础专业级、政务应用级、影像标记级和晕渲地图的配图方案，每个方案包含 1-14 级、15-17 级、18-20 级和 1-20 全级别四个配图模板。其中 1-14 级适用的数据比例尺是 1:4,000,000-1:50,000；15－17 级适用的数据比例尺是 1:10,000-1:5,000，18-20 级适用的数据比例尺是 1：2000-1：500。除了地图配图相关内容，1.3 版本还提供了瓦片数据组织结构转换工具，可以将 ArcGIS Server 生成的瓦片转换为《规范》中规定的瓦片结构，方便瓦片数据交换。二、引用标准《电子地图规范-试行稿 20101109》（以下简称《规范》）；《GB/T20257.2-2006 国家基本比例尺地图图示 GB/T20257.2-2006》(以下简称《地图图示》)；《GBT_20258.1-2007_基础地理信息要素数据字典_第 1 部分 1-500_1-10001-2000 基础地理信息要素数据字典》。三、主要内容 3.1 电子地图配图模板的分类 3.1.1 基础专业级电子地图配图模板基础专业级电子地图配图模板包括“基础专业级_L1_L14_ESRI_V1.3”、“基础专业级 _L15_L17_ESRI_V1.3 ”、“ 基础专业级 _L18_L20_ESRI_V1.3 ” 和 “ 基础专业级 ALL_L1_L20_ESRI_V1.3”四个地图文档（.mxd），所基于的符号库（Style）是“矢量地图符号库_ESRI_V1.3”。这套模板的显示级别划分、图层设置以及各个图层所显示的要素内容按照《规范》设置。符号库制作在《规范》的基础上进行扩充，主要增加了工矿设施面、交通道路面及城市信心点（POI 点）符号，调整了部分符号的大小。

3.1.2 政务应用级电子地图配图模板政务应用级电子地图配图模板包括“政务应用级_L1_L14_ESRI_V1.3”、“政务应用级 _L15_L17_ESRI_V1.3 ”、“ 政务应用级 _L18_L20_ESRI_V1.3 ” 和 “ 政务应用级 ALL_L1_L20_ESRI_V1.3”四个地图文档（.mxd），所基于的符号库（Style）同基础专业级一样。这套模板的显示级别划分、图层设置以及各个图层所显示的要素内容按照《规范》设置，符号库制作在《规范》的基础上进行扩充，主要增加了城市信息点符号，调整了部分符号的大小。 3.1.3 影像标记级电子地图配图模板影像标记级电子地图配图模板包括“影像标记级_L1_L14_ESRI_V1.3”、“影像标记级 _L15_L17_ESRI_V1.3 ”、“ 影像标记级 _L18_L20_ESRI_V1.3 ” 和 “ 影像标记级 ALL_L1_L20_ESRI_V1.3”四个地图文档（.mxd），所基于的符号库（Style）是“影像地图符号库_ESRI_V1.3”。这套模板的显示级别划分、图层设置以及各个图层所显示的要素内容按照《规范》设置，主要包括：城市信息点（POI）、居民地、交通、境界、水系等要素和注记。另外，单独制作了影像标记符号库，增加了部分影像注记样式。 3.1.4 晕渲地图配图模板晕渲地图配图模板包括“晕渲地图_L1_L14_ESRI_V1.3”、“晕渲地图_L15_L17_ESRI_V1.3”、 “晕渲地图_L18_L20_ESRI_V1.3”和“晕渲地图_ALL_L11_L20_ESRI_V1.3”四个地图文档（.mxd），所基于的符号库（Style）是“晕渲地图符号库_ESRI_V1.3”。这套模板的显示级别划分、图层设置以及各个图层所显示的要素内容与政务应用级一致，在线划图层的基础上，增加了晕渲效果。单独制作了晕渲地图符号库，增加了多种晕渲图配色方案。 3.1.5 辅助工具这 3 套符号库中部分线型使用了 ESRI 平滑线线型，使用前需先安装 ESRI 平滑线插件。另外，为了优化配图效果，我们提供了一些小工具辅助配图：  中文字体、平滑线插件：提供了诸如字体左耸肩、左斜、字头一直朝北等多种注记样式，还提供了平滑线线型，以实现更出色的配图效果；  分类代码转换工具：可以实现将老版本的 GB 码（GB/T 13923-1992）转换为新版本

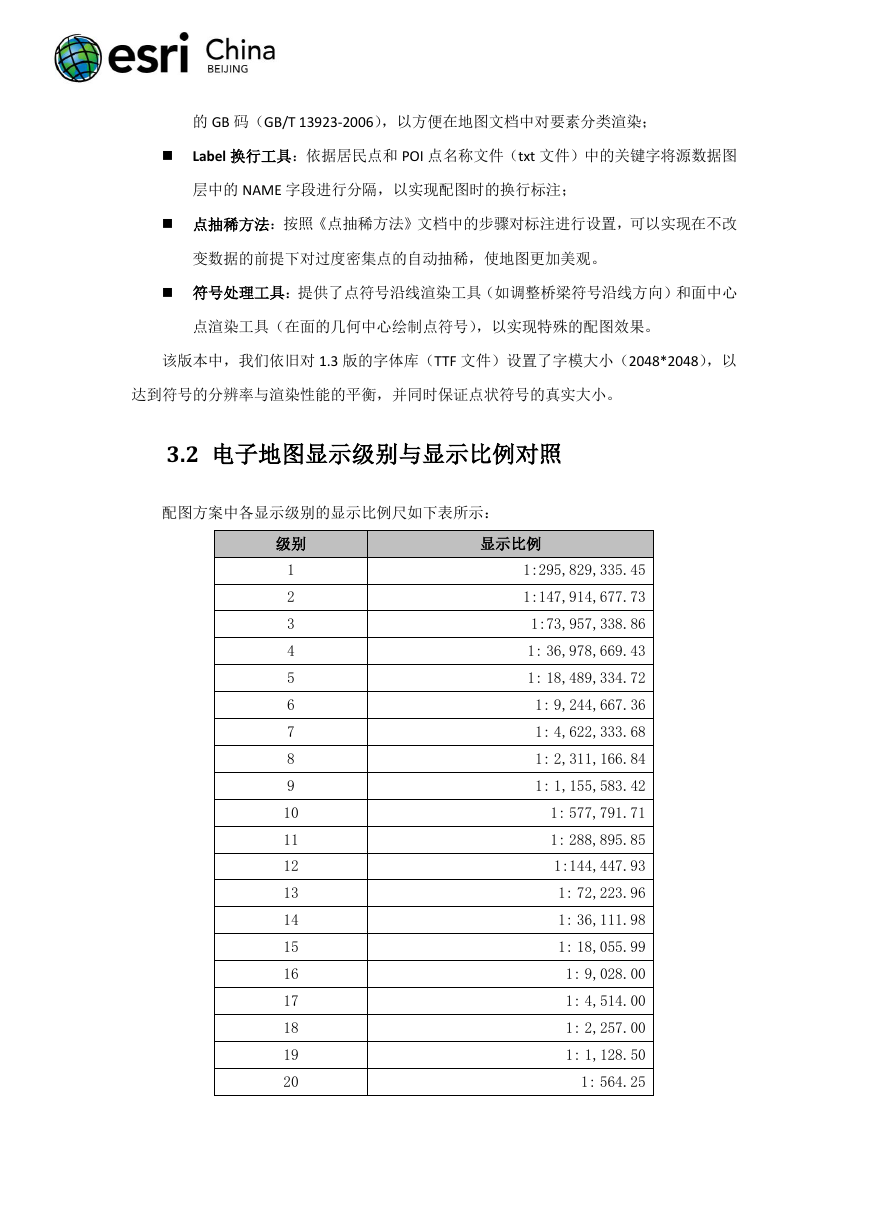

的 GB 码（GB/T 13923-2006），以方便在地图文档中对要素分类渲染；  Label 换行工具：依据居民点和 POI 点名称文件（txt 文件）中的关键字将源数据图层中的 NAME 字段进行分隔，以实现配图时的换行标注；  点抽稀方法：按照《点抽稀方法》文档中的步骤对标注进行设置，可以实现在不改变数据的前提下对过度密集点的自动抽稀，使地图更加美观。  符号处理工具：提供了点符号沿线渲染工具（如调整桥梁符号沿线方向）和面中心点渲染工具（在面的几何中心绘制点符号），以实现特殊的配图效果。该版本中，我们依旧对 1.3 版的字体库（TTF 文件）设置了字模大小（2048*2048），以达到符号的分辨率与渲染性能的平衡，并同时保证点状符号的真实大小。 3.2 电子地图显示级别与显示比例对照配图方案中各显示级别的显示比例尺如下表所示：级别显示比例 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1:295,829,335.45 1:147,914,677.73 1:73,957,338.86 1: 36,978,669.43 1: 18,489,334.72 1: 9,244,667.36 1: 4,622,333.68 1: 2,311,166.84 1: 1,155,583.42 1: 577,791.71 1: 288,895.85 1:144,447.93 1: 72,223.96 1: 36,111.98 1: 18,055.99 1: 9,028.00 1: 4,514.00 1: 2,257.00 1: 1,128.50 1: 564.25

3.3 电子地图数据分层体系图层名称标准图层名几何特征备注定位基础境界与政区水系及附属设施控制测量点坐标网境界线界桩点省级政区地级政区县级政区乡镇级政区其它区域其它区域水利附属设施水利附属设施水利附属设施水系水系水系铁路公路 GCPTPT GGRDLN GBOULN GMARPT GPROPL GDISPL GCOUPL GTOWPL GOTALN GOTAPL GHFCLN GHFCPL GHFCPT GHYDLN GHYDPL GHYDPT GRAILN GROALN 交通交通构造物及附属设施 GTFCLN 交通构造物及附属设施 GTFCPL 交通构造物及附属设施 GTFCPT 居民地及设施植被管线地貌与土质居民地居民地居民地房工矿及设施房工矿及设施房工矿及设施植被植被植被管线管线地貌地貌与土质地貌 GRESLN GRESPL GRESPT GRFCLN GRFCPL GRFCPT GVEGLN GVEGPL GVEGPT GPIPLN GPIPPT GTERLN GTERPL GTERPT 点线线点面面面面线面线面点线面点线线线面点线面点线面点线面点线点线面点图层名首字母： G 为 1:10000 比例尺标识码； H 为 1:5000 比例尺标识码； I 为 1：2000 比例尺标识码； J 为 1：1000 比例尺标识码； K 为 1：500 比例尺标识码。 LN：表示为线； PL：表示为面； PT：表示为点； 110000：省级行政区划代码，这里以北京行政区划代码为例。

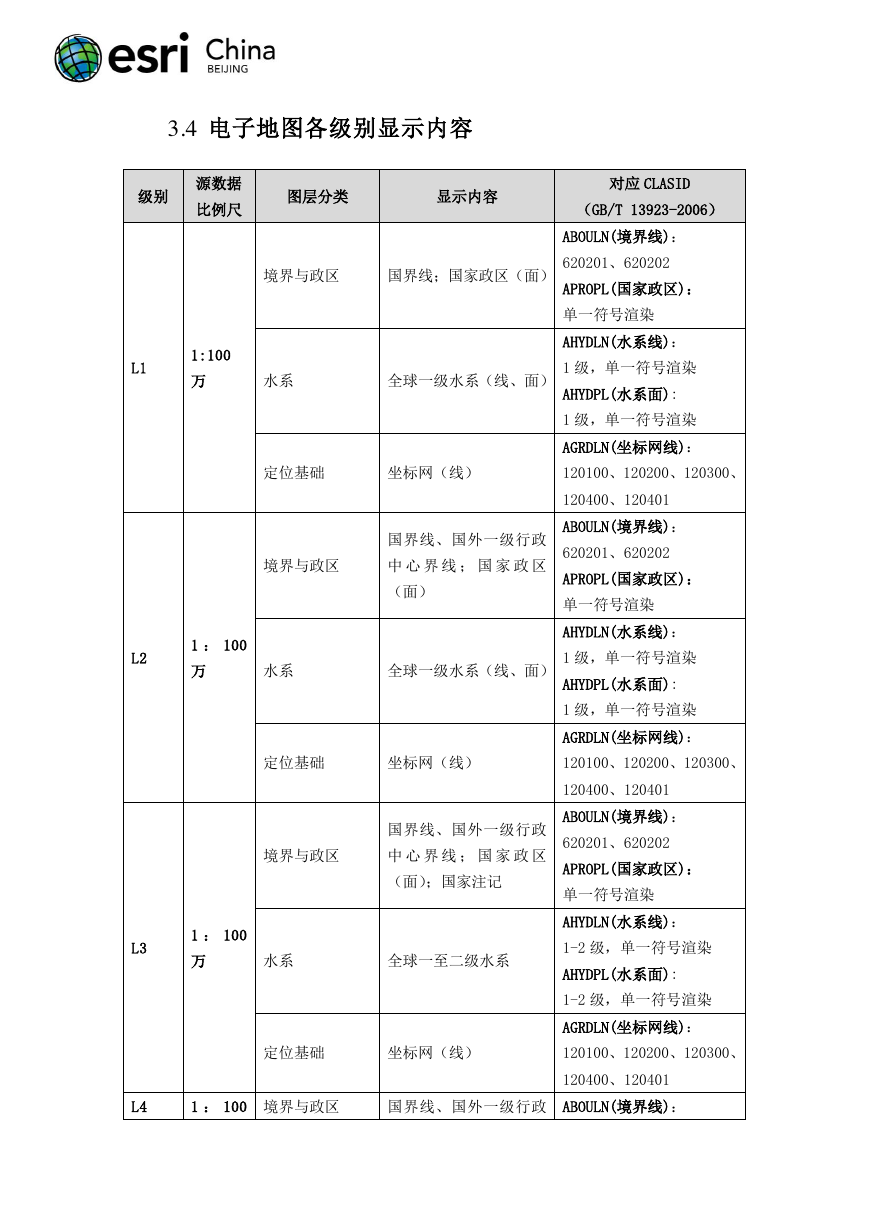

3.4 电子地图各级别显示内容级别源数据比例尺图层分类显示内容境界与政区国界线；国家政区（面） L1 1:100 万水系全球一级水系（线、面）对应 CLASID （GB/T 13923-2006） ABOULN(境界线)： 620201、620202 APROPL(国家政区)：单一符号渲染 AHYDLN(水系线)： 1 级，单一符号渲染 AHYDPL(水系面): 1 级，单一符号渲染 AGRDLN(坐标网线)：定位基础坐标网（线） 120100、120200、120300、国界线、国外一级行政境界与政区中心界线；国家政区（面） 1 ： 100 万水系全球一级水系（线、面） 120400、120401 ABOULN(境界线)： 620201、620202 APROPL(国家政区)：单一符号渲染 AHYDLN(水系线)： 1 级，单一符号渲染 AHYDPL(水系面): 1 级，单一符号渲染 AGRDLN(坐标网线)：定位基础坐标网（线） 120100、120200、120300、国界线、国外一级行政境界与政区中心界线；国家政区（面）；国家注记 1 ： 100 万水系全球一至二级水系 120400、120401 ABOULN(境界线)： 620201、620202 APROPL(国家政区)：单一符号渲染 AHYDLN(水系线)： 1-2 级，单一符号渲染 AHYDPL(水系面): 1-2 级，单一符号渲染 AGRDLN(坐标网线)： L2 L3 定位基础坐标网（线） 120100、120200、120300、 120400、120401 L4 1 ： 100 境界与政区国界线、国外一级行政 ABOULN(境界线)：

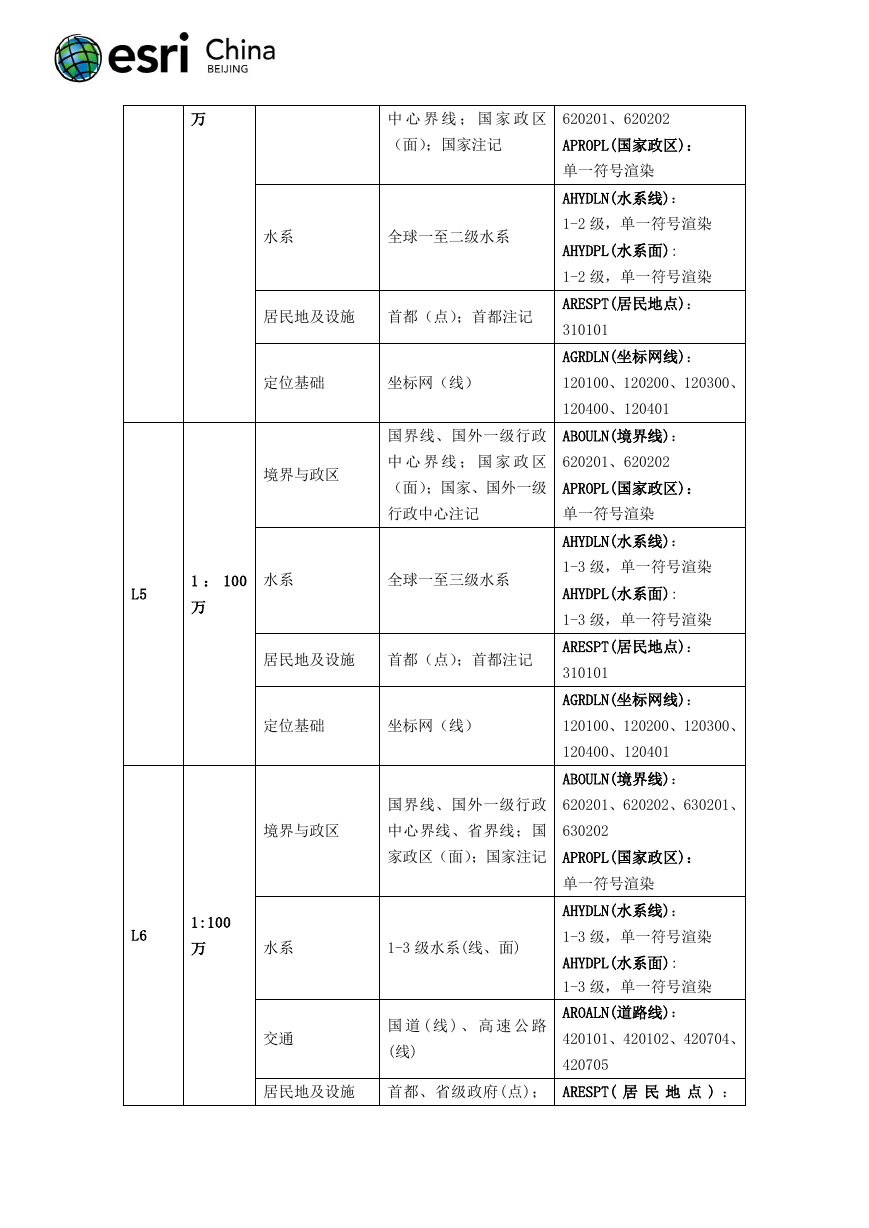

万中心界线；国家政区 620201、620202 （面）；国家注记 APROPL(国家政区)：水系全球一至二级水系居民地及设施首都（点）；首都注记单一符号渲染 AHYDLN(水系线)： 1-2 级，单一符号渲染 AHYDPL(水系面): 1-2 级，单一符号渲染 ARESPT(居民地点)： 310101 AGRDLN(坐标网线)：定位基础坐标网（线） 120100、120200、120300、境界与政区 120400、120401 国界线、国外一级行政 ABOULN(境界线)：中心界线；国家政区 620201、620202 （面）；国家、国外一级 APROPL(国家政区)：行政中心注记单一符号渲染 L5 1 ： 100 水系全球一至三级水系万居民地及设施首都（点）；首都注记 AHYDLN(水系线)： 1-3 级，单一符号渲染 AHYDPL(水系面): 1-3 级，单一符号渲染 ARESPT(居民地点)： 310101 AGRDLN(坐标网线)：定位基础坐标网（线） 120100、120200、120300、 120400、120401 ABOULN(境界线)：国界线、国外一级行政 620201、620202、630201、境界与政区中心界线、省界线；国 630202 家政区（面）；国家注记 APROPL(国家政区)： L6 1:100 万水系 1-3 级水系(线、面) 交通国道 ( 线 ) 、高速公路 (线) 单一符号渲染 AHYDLN(水系线)： 1-3 级，单一符号渲染 AHYDPL(水系面): 1-3 级，单一符号渲染 AROALN(道路线)： 420101、420102、420704、 420705 居民地及设施首都、省级政府(点)； ARESPT( 居民地点 ) ：
