使用 Vista 5.5 处理地震数据常规流程长安大学使用 vista5.5 处理地震数据常规流程 1 加载数据 1.1 新建项目 File→New project→填写保存项目的路径和名称→弹出如下对话框→项目类型：2-D survey；单位：Meters→单击 OK 进入软件界面。 1.2 加数据在处，按住不放，出现按钮组合，选择，新建二维数据集（或者直接点击第一行 DATA#下面空格，也可新建二维数据集）；然后按住不放，在出现的按钮组合中选择 segy 文件，在弹出的 Input 对话框中选择数据文件，单击“打开”即得下面对话框。如果输入 sgy 文件很多，则还需要手动调整文件顺序，使之按 1-N 顺序排列。系统自动读取道头信息如下，核对无误即可单击 OK 即可将该数据加入到数据集中。起始时间采样点数 1 采样率总道数

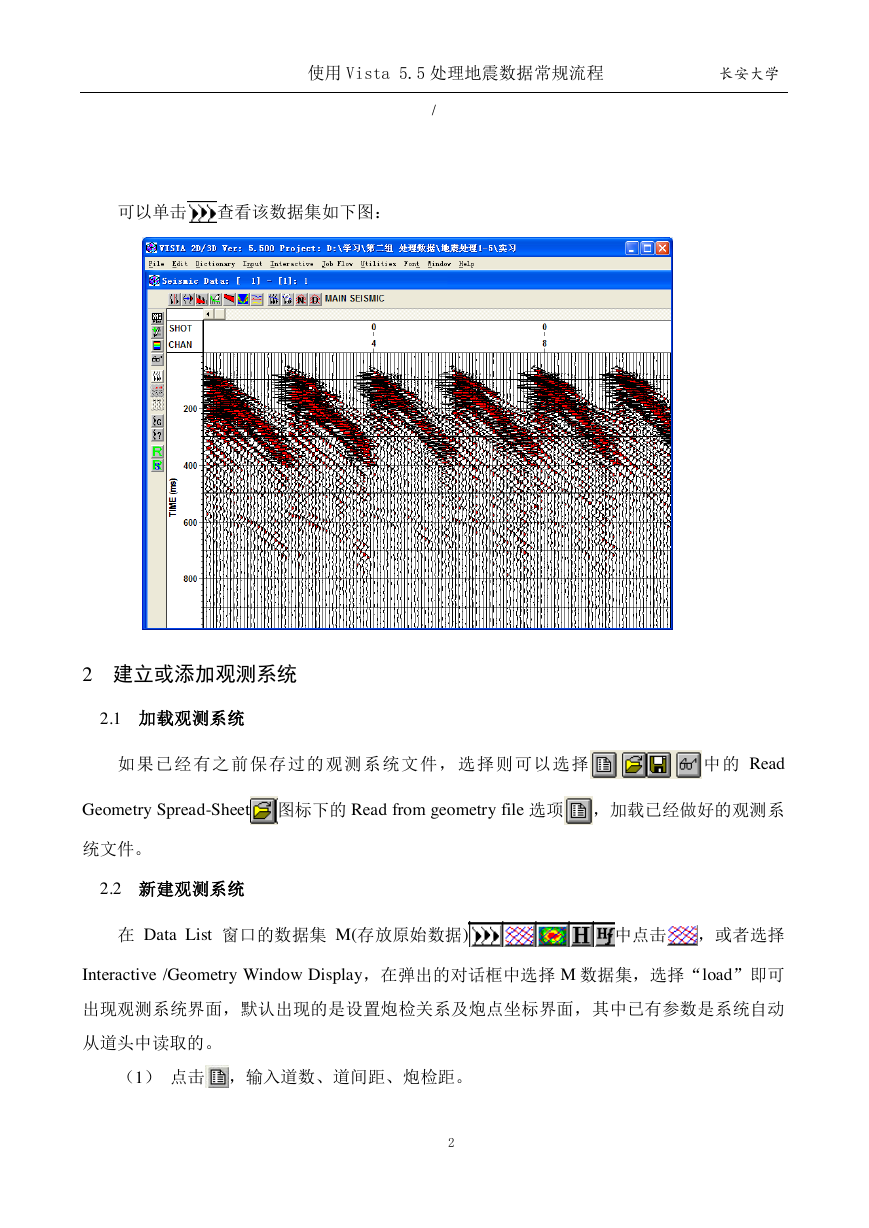

使用 Vista 5.5 处理地震数据常规流程长安大学 / 可以单击查看该数据集如下图： 2 建立或添加观测系统 2.1 加载观测系统如果已经有之前保存过的观测系统文件，选择则可以选择中的 Read Geometry Spread-Sheet 图标下的 Read from geometry file 选项，加载已经做好的观测系统文件。 2.2 新建观测系统在 Data List 窗口的数据集 M(存放原始数据) 中点击，或者选择 Interactive /Geometry Window Display，在弹出的对话框中选择 M 数据集，选择“load”即可出现观测系统界面，默认出现的是设置炮检关系及炮点坐标界面，其中已有参数是系统自动从道头中读取的。（1）点击，输入道数、道间距、炮检距。 2

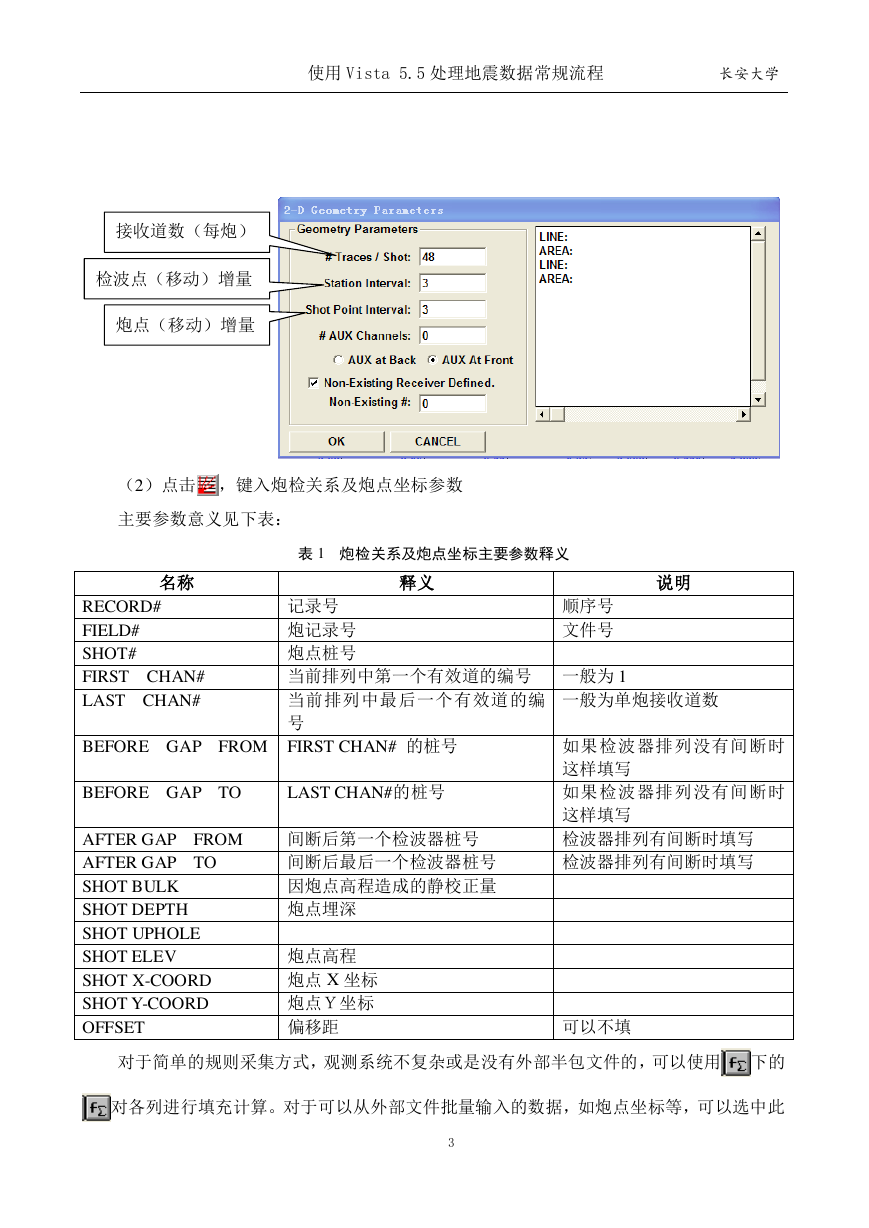

使用 Vista 5.5 处理地震数据常规流程长安大学接收道数（每炮）检波点（移动）增量炮点（移动）增量（2）点击，键入炮检关系及炮点坐标参数主要参数意义见下表：名称 RECORD# FIELD# SHOT# FIRST CHAN# LAST CHAN# 表 1 炮检关系及炮点坐标主要参数释义释义说明记录号炮记录号炮点桩号当前排列中第一个有效道的编号一般为 1 当前排列中最后一个有效道的编号顺序号文件号一般为单炮接收道数 BEFORE GAP FROM FIRST CHAN# 的桩号 BEFORE GAP TO LAST CHAN#的桩号 AFTER GAP FROM AFTER GAP TO SHOT BULK SHOT DEPTH SHOT UPHOLE SHOT ELEV SHOT X-COORD SHOT Y-COORD OFFSET 间断后第一个检波器桩号间断后最后一个检波器桩号因炮点高程造成的静校正量炮点埋深炮点高程炮点 X 坐标炮点Ｙ坐标偏移距如果检波器排列没有间断时这样填写如果检波器排列没有间断时这样填写检波器排列有间断时填写检波器排列有间断时填写可以不填对于简单的规则采集方式，观测系统不复杂或是没有外部半包文件的，可以使用下的对各列进行填充计算。对于可以从外部文件批量输入的数据，如炮点坐标等，可以选中此 3

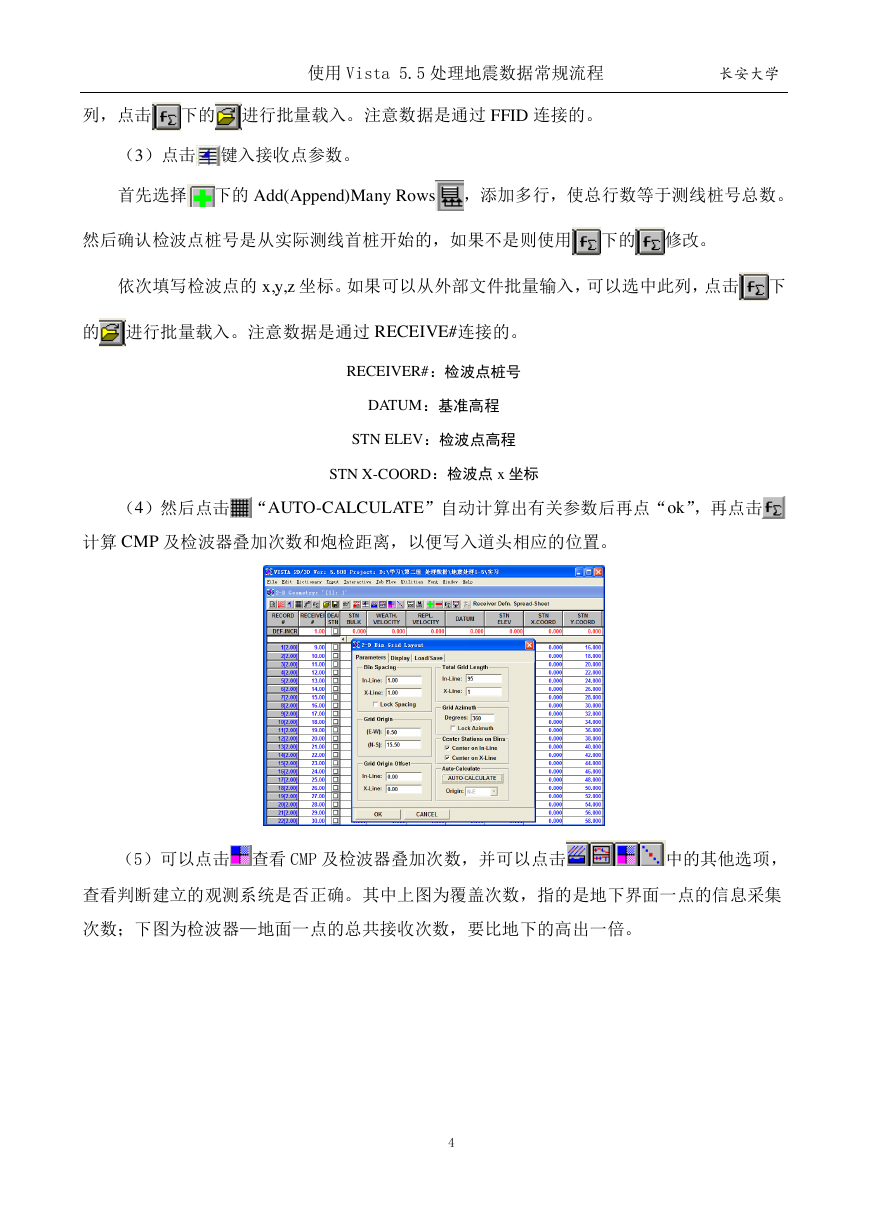

使用 Vista 5.5 处理地震数据常规流程长安大学列，点击下的进行批量载入。注意数据是通过 FFID 连接的。（3）点击键入接收点参数。首先选择下的 Add(Append)Many Rows ，添加多行，使总行数等于测线桩号总数。然后确认检波点桩号是从实际测线首桩开始的，如果不是则使用下的修改。依次填写检波点的 x,y,z 坐标。如果可以从外部文件批量输入，可以选中此列，点击下的进行批量载入。注意数据是通过 RECEIVE#连接的。 RECEIVER#：检波点桩号 DATUM：基准高程 STN ELEV：检波点高程 STN X-COORD：检波点 x 坐标（4）然后点击 “AUTO-CALCULATE”自动计算出有关参数后再点“ok”，再点击计算 CMP 及检波器叠加次数和炮检距离，以便写入道头相应的位置。（5）可以点击查看 CMP 及检波器叠加次数，并可以点击中的其他选项，查看判断建立的观测系统是否正确。其中上图为覆盖次数，指的是地下界面一点的信息采集次数；下图为检波器—地面一点的总共接收次数，要比地下的高出一倍。 4

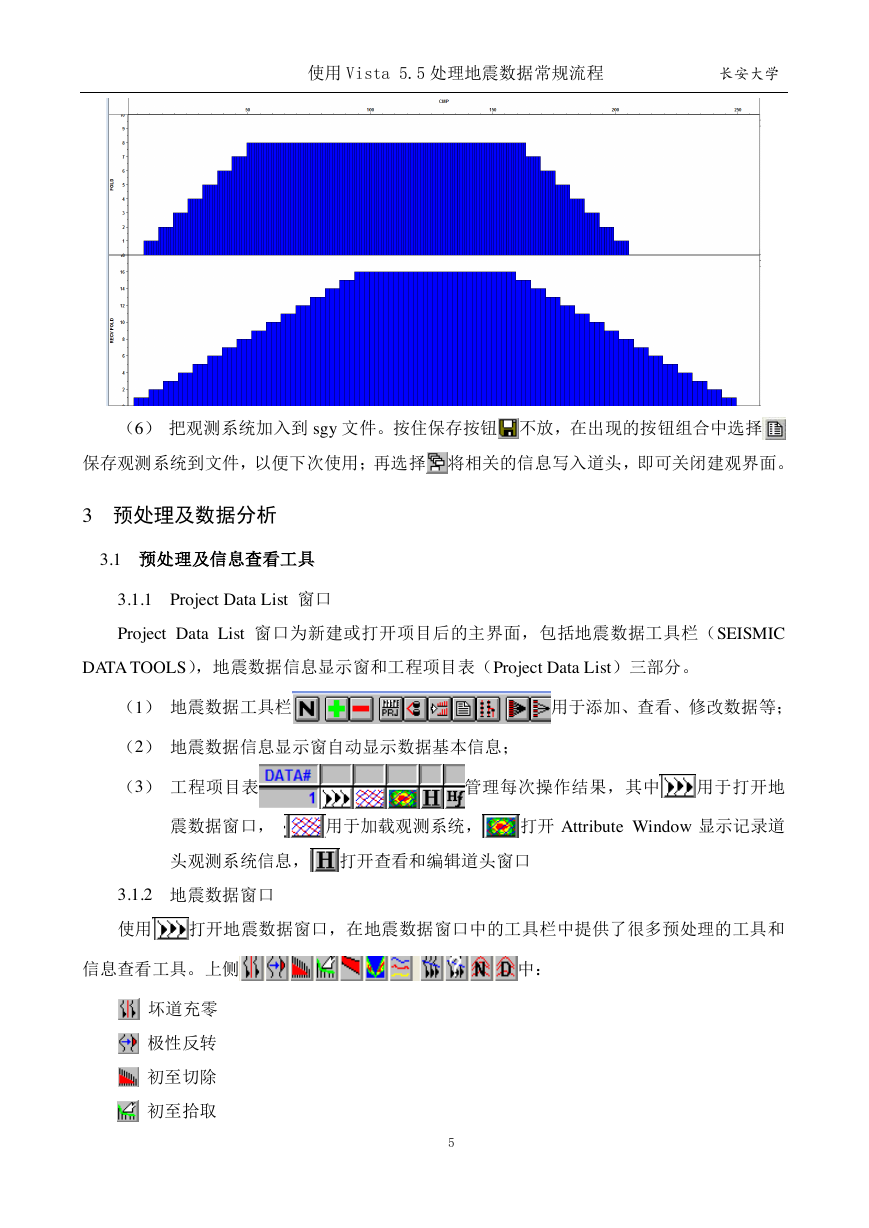

使用 Vista 5.5 处理地震数据常规流程长安大学（6）把观测系统加入到 sgy 文件。按住保存按钮不放，在出现的按钮组合中选择保存观测系统到文件，以便下次使用；再选择将相关的信息写入道头，即可关闭建观界面。 3 预处理及数据分析 3.1 预处理及信息查看工具 3.1.1 Project Data List 窗口 Project Data List 窗口为新建或打开项目后的主界面，包括地震数据工具栏（SEISMIC DATA TOOLS），地震数据信息显示窗和工程项目表（Project Data List）三部分。（1）地震数据工具栏用于添加、查看、修改数据等；（2）地震数据信息显示窗自动显示数据基本信息；（3）工程项目表管理每次操作结果，其中用于打开地震数据窗口，用于加载观测系统，打开 Attribute Window 显示记录道头观测系统信息，打开查看和编辑道头窗口 3.1.2 地震数据窗口使用打开地震数据窗口，在地震数据窗口中的工具栏中提供了很多预处理的工具和信息查看工具。上侧中：坏道充零极性反转初至切除初至拾取 5

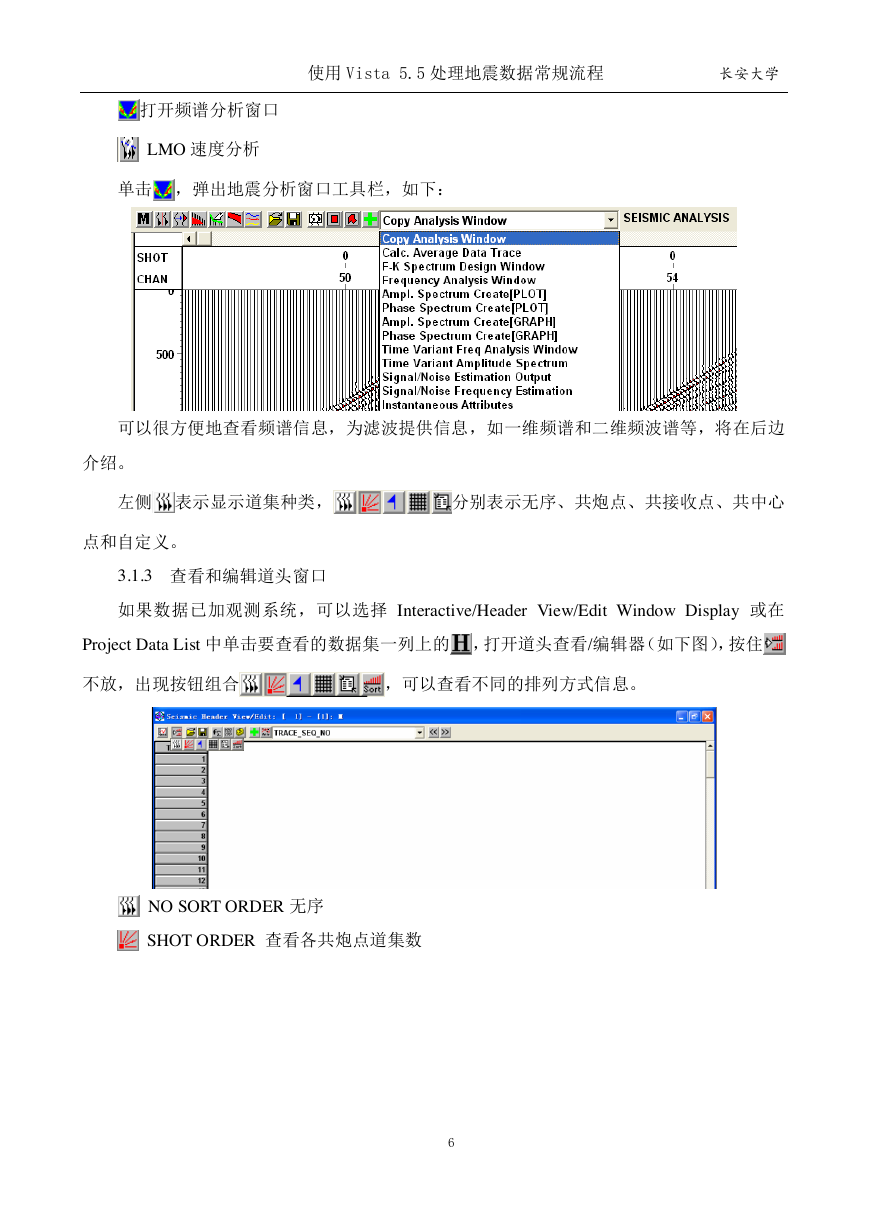

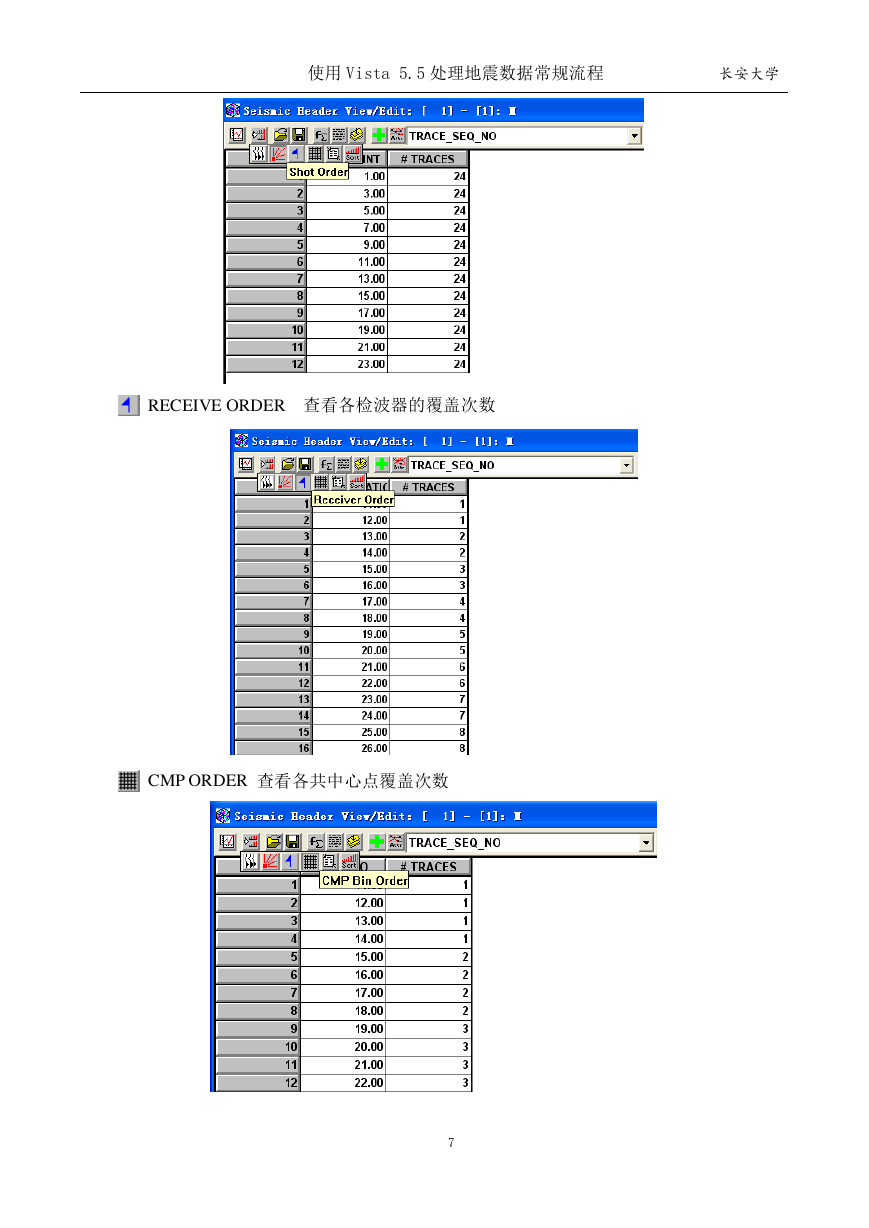

使用 Vista 5.5 处理地震数据常规流程长安大学打开频谱分析窗口 LMO 速度分析单击，弹出地震分析窗口工具栏，如下：可以很方便地查看频谱信息，为滤波提供信息，如一维频谱和二维频波谱等，将在后边介绍。左侧表示显示道集种类，分别表示无序、共炮点、共接收点、共中心点和自定义。 3.1.3 查看和编辑道头窗口如果数据已加观测系统，可以选择 Interactive/Header View/Edit Window Display 或在 Project Data List 中单击要查看的数据集一列上的，打开道头查看/编辑器（如下图），按住不放，出现按钮组合，可以查看不同的排列方式信息。 NO SORT ORDER 无序 SHOT ORDER 查看各共炮点道集数 6

使用 Vista 5.5 处理地震数据常规流程长安大学 RECEIVE ORDER 查看各检波器的覆盖次数 CMP ORDER 查看各共中心点覆盖次数 7

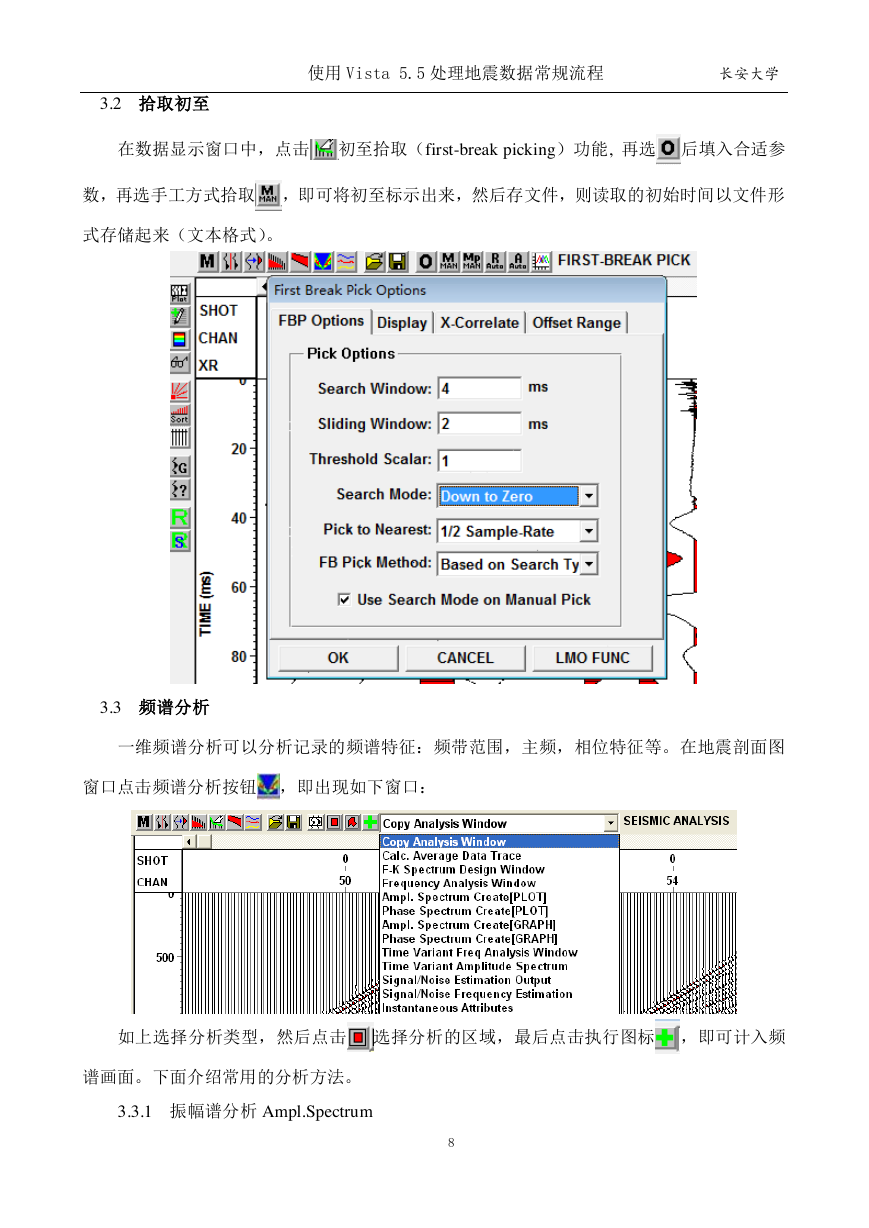

使用 Vista 5.5 处理地震数据常规流程长安大学 3.2 拾取初至在数据显示窗口中，点击初至拾取（first-break picking）功能, 再选后填入合适参数，再选手工方式拾取，即可将初至标示出来，然后存文件，则读取的初始时间以文件形式存储起来（文本格式）。 3.3 频谱分析一维频谱分析可以分析记录的频谱特征：频带范围，主频，相位特征等。在地震剖面图窗口点击频谱分析按钮，即出现如下窗口：如上选择分析类型，然后点击选择分析的区域，最后点击执行图标，即可计入频谱画面。下面介绍常用的分析方法。 3.3.1 振幅谱分析 Ampl.Spectrum 8
