2008 年电气工程师发输变电专业案例考试真题上午卷案例题是 4 选 1 的方式，各小题前后之间没有联系，共 25 道小题，每题分值为 2 分，上午卷 50 分，下午卷 50 分，试卷满分 100 分。案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点 1、）图为已知条件绘制的电气主接线图，请判断下列电气设备装置中哪一项不符合规程规定?并简述理由。（ A．出线回路隔离开关配置 B．进线回路接地开关配置 C．母线电压互感器、避雷器隔离开关配置 D．出线回路电压互感器、电流互感器配置 2、假如图中主变压器为两台 300MW 发电机的升压变压器，已知机组的额定功率为 300MW，功率因数为 0．85，连续输出功率为 350MW，厂用工作变压器的计算负荷为 45000kVA，其变压器容量应为下列何值?（ A．400MVA B．370MVA C．340MVA ） 1

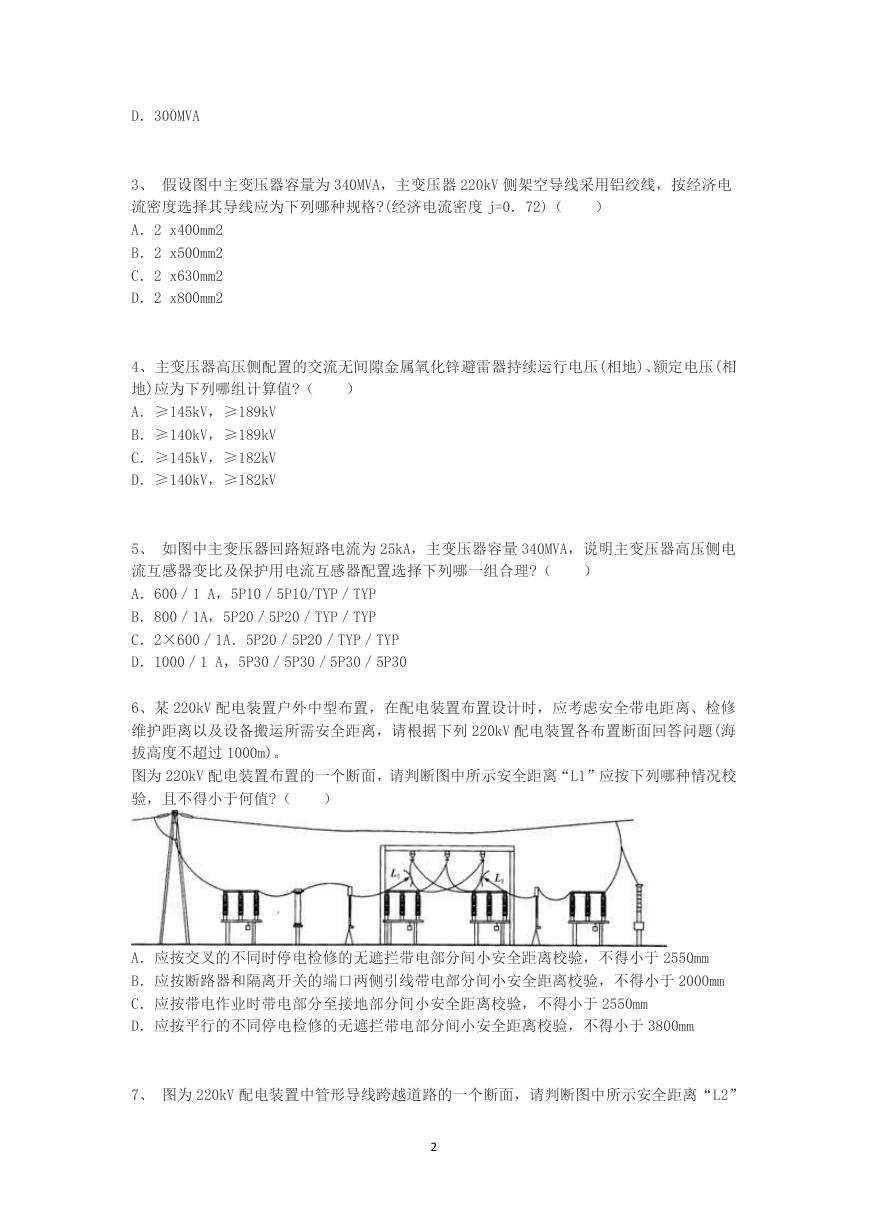

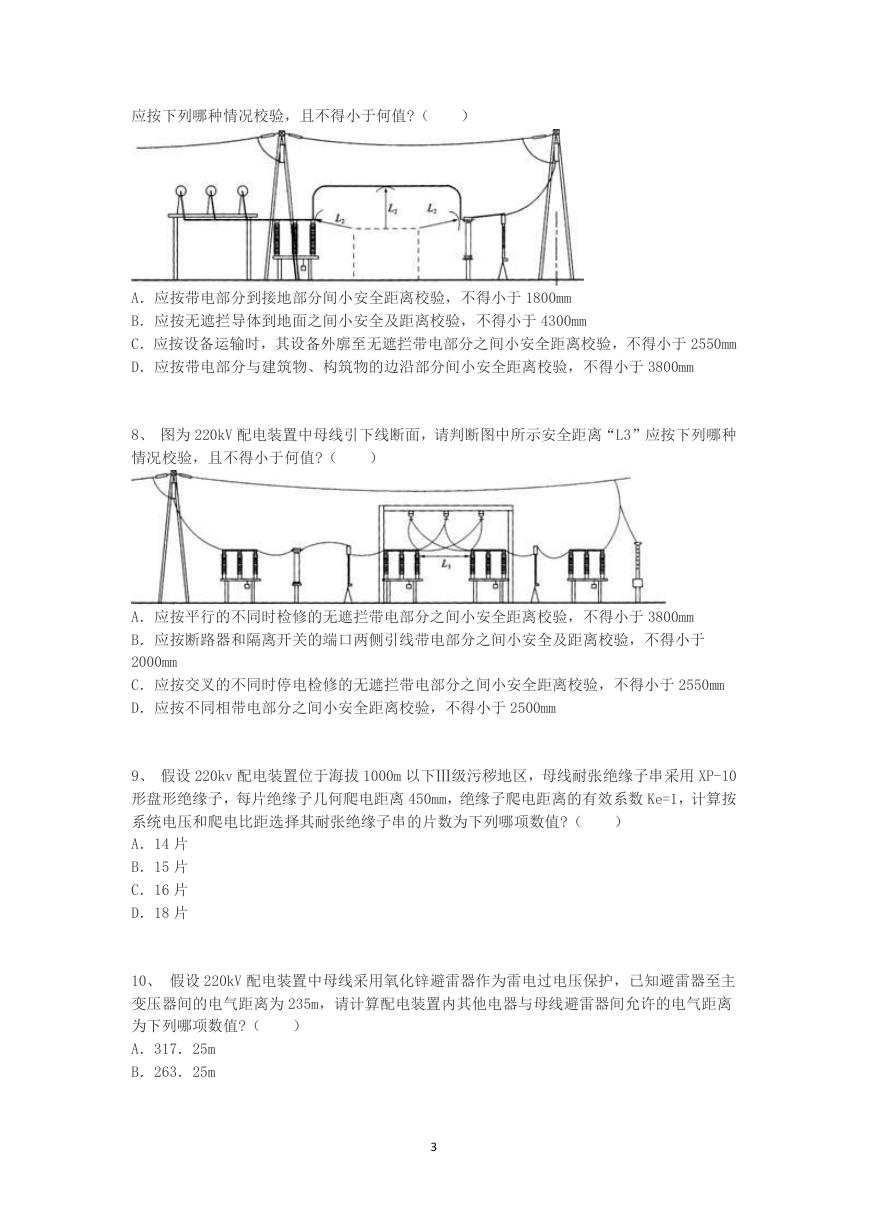

D．300MVA 3、假设图中主变压器容量为 340MVA，主变压器 220kV 侧架空导线采用铝绞线，按经济电流密度选择其导线应为下列哪种规格?(经济电流密度 j=0．72)（ A．2 x400mm2 B．2 x500mm2 C．2 x630mm2 D．2 x800mm2 ） 4、主变压器高压侧配置的交流无间隙金属氧化锌避雷器持续运行电压(相地)、额定电压(相地)应为下列哪组计算值?（ A．≥145kV，≥189kV B．≥140kV，≥189kV C．≥145kV，≥182kV D．≥140kV，≥182kV ） 5、如图中主变压器回路短路电流为 25kA，主变压器容量 340MVA，说明主变压器高压侧电流互感器变比及保护用电流互感器配置选择下列哪一组合理?（ A．600／1 A，5P10／5P10/TYP／TYP B．800／1A，5P20／5P20／TYP／TYP C．2×600／1A．5P20／5P20／TYP／TYP D．1000／1 A，5P30／5P30／5P30／5P30 ） 6、某 220kV 配电装置户外中型布置，在配电装置布置设计时，应考虑安全带电距离、检修维护距离以及设备搬运所需安全距离，请根据下列 220kV 配电装置各布置断面回答问题(海拔高度不超过 1000m)。图为 220kV 配电装置布置的一个断面，请判断图中所示安全距离“L1”应按下列哪种情况校验，且不得小于何值?（） A．应按交叉的不同时停电检修的无遮拦带电部分间小安全距离校验，不得小于 2550mm B．应按断路器和隔离开关的端口两侧引线带电部分间小安全距离校验，不得小于 2000mm C．应按带电作业时带电部分至接地部分间小安全距离校验，不得小于 2550mm D．应按平行的不同停电检修的无遮拦带电部分间小安全距离校验，不得小于 3800mm 7、图为 220kV 配电装置中管形导线跨越道路的一个断面，请判断图中所示安全距离“L2” 2

应按下列哪种情况校验，且不得小于何值?（） A．应按带电部分到接地部分间小安全距离校验，不得小于 1800mm B．应按无遮拦导体到地面之间小安全及距离校验，不得小于 4300mm C．应按设备运输时，其设备外廓至无遮拦带电部分之间小安全距离校验，不得小于 2550mm D．应按带电部分与建筑物、构筑物的边沿部分间小安全距离校验，不得小于 3800mm 8、图为 220kV 配电装置中母线引下线断面，请判断图中所示安全距离“L3”应按下列哪种情况校验，且不得小于何值?（） A．应按平行的不同时检修的无遮拦带电部分之间小安全距离校验，不得小于 3800mm B．应按断路器和隔离开关的端口两侧引线带电部分之间小安全及距离校验，不得小于 2000mm C．应按交叉的不同时停电检修的无遮拦带电部分之间小安全距离校验，不得小于 2550mm D．应按不同相带电部分之间小安全距离校验，不得小于 2500mm 9、假设 220kv 配电装置位于海拔 1000m 以下Ⅲ级污秽地区，母线耐张绝缘子串采用 XP-10 形盘形绝缘子，每片绝缘子几何爬电距离 450mm，绝缘子爬电距离的有效系数 Ke=1，计算按系统电压和爬电比距选择其耐张绝缘子串的片数为下列哪项数值?（ A．14 片 B．15 片 C．16 片 D．18 片） 10、假设 220kV 配电装置中母线采用氧化锌避雷器作为雷电过电压保护，已知避雷器至主变压器间的电气距离为 235m，请计算配电装置内其他电器与母线避雷器间允许的电气距离为下列哪项数值?（ A．317．25m B．263．25m ） 3

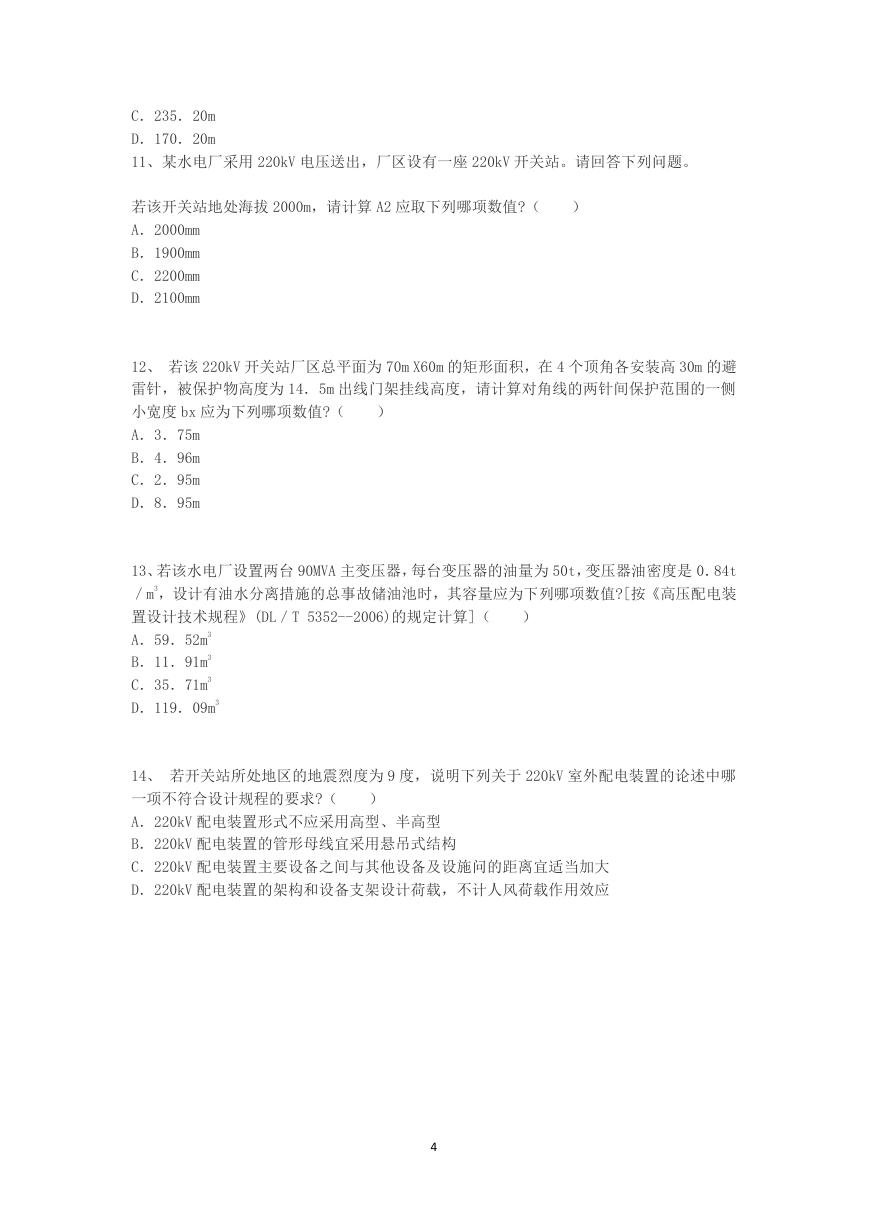

C．235．20m D．170．20m 11、某水电厂采用 220kV 电压送出，厂区设有一座 220kV 开关站。请回答下列问题。若该开关站地处海拔 2000m，请计算 A2 应取下列哪项数值?（ A．2000mm B．1900mm C．2200mm D．2100mm ） 12、若该 220kV 开关站厂区总平面为 70m X60m 的矩形面积，在 4 个顶角各安装高 30m 的避雷针，被保护物高度为 14．5m 出线门架挂线高度，请计算对角线的两针间保护范围的一侧小宽度 bx 应为下列哪项数值?（ A．3．75m B．4．96m C．2．95m D．8．95m ） 13、若该水电厂设置两台 90MVA 主变压器，每台变压器的油量为 50t，变压器油密度是 0．84t ／m3，设计有油水分离措施的总事故储油池时，其容量应为下列哪项数值?[按《高压配电装置设计技术规程》(DL／T 5352--2006)的规定计算]（ A．59．52m3 B．11．91m3 C．35．71m3 D．119．09m3 ） 14、若开关站所处地区的地震烈度为 9 度，说明下列关于 220kV 室外配电装置的论述中哪一项不符合设计规程的要求?（ A．220kV 配电装置形式不应采用高型、半高型 B．220kV 配电装置的管形母线宜采用悬吊式结构 C．220kV 配电装置主要设备之间与其他设备及设施问的距离宜适当加大 D．220kV 配电装置的架构和设备支架设计荷载，不计人风荷载作用效应） 4

15、 A．0．525，0．325，0 B．0．525，0，0．325 C．10．5，0，6．5 D．10．5，6．5，0 16、计算变压器 10．5kV 回路的持续工作电流应为下列哪项数值?（ A．1101A B．1155A C．1431A D．1651A ） 17、主变压器 38．5kV 回路中的断路器额定电流，额定短时耐受电流及持续时间额定值选下列哪组合理?（） A．1600A，31．5kA，2s B．1250A，20kA，2s C．1000A，20kA，4s D．630A，16kA，4s 5

） 18、若某气象条件下(无冰)单位风荷载为 3N／m，则该导线的综合荷载应为下列哪组数值? （ A．14．8N／m B．17．8N／m C．16．2N／m D．15．1N／m ） 19、假设跨越高速公路时，两侧跨越直线塔呼称高相同，则两侧直线塔的呼称高应至少为下列哪项数值?（ A．27．6m B．26．8m C．24．2m D．28．6m ） 20、求在跨越档中距铁塔 150m 处，40℃时导线弧垂应为下列哪项数值?(用平抛物线公式) （ A．14．43m B．12．51m C．13．71m D．14．37m 21、若塔水平档距为 425m，垂直档距为 500m，若导线大风时的垂直比载为 A．35．8° B．44．9° C．54．2° D．25．8° 6

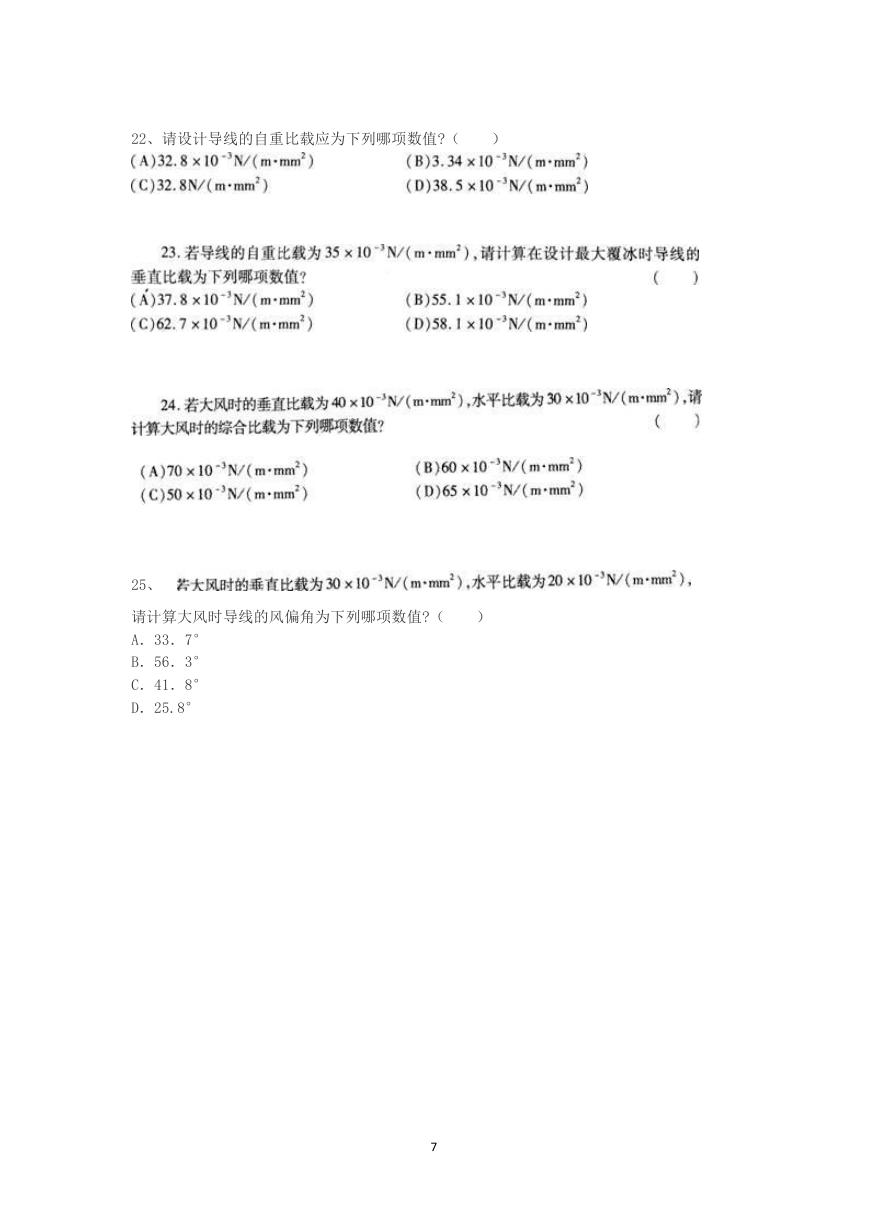

22、请设计导线的自重比载应为下列哪项数值?（） 25、请计算大风时导线的风偏角为下列哪项数值?（ A．33．7° B．56．3° C．41．8° D．25.8° ） 7
