WP10柴油机装配工艺

M16

M12

3.2 WP10柴油机主要涂胶部位要求

WP10 柴油机装配工艺技术中心赵德英 2006 年 11 月

目录 1. WP10 柴油机结构特点简介 2. WP10 柴油机电控系统装配要求 3. WP10 柴油机装配要点 3.1 主要部位的装配扭矩要求 3.2 涂胶部位及要求 3.3 其它要求 4. WP10 柴油机出厂试验介绍 5. 电控数据的管理及故障诊断

1. WP10 柴油机结构特点简介 WP10 柴油机整体结构布置及主要件结构与 WD615 基本相同。因为采用了电控共轨燃油系统，所以相关的零部件结构进行了更改。与 WD615 柴油机相比较，结构变化较大的部分包括： 1.1 电控燃油系统主要组件：共轨泵、共轨管、压力限制阀、喷油器、电控单元（ECU）、高压油管、低压油管、燃油滤清器、线束传感器：曲轴信号传感器、凸轮轴信号传感器—给 ECU 提供正确的曲轴转角，从而确定正确的喷油时间；冷却水温传感器、进气压力温度传感器、轨压传感器

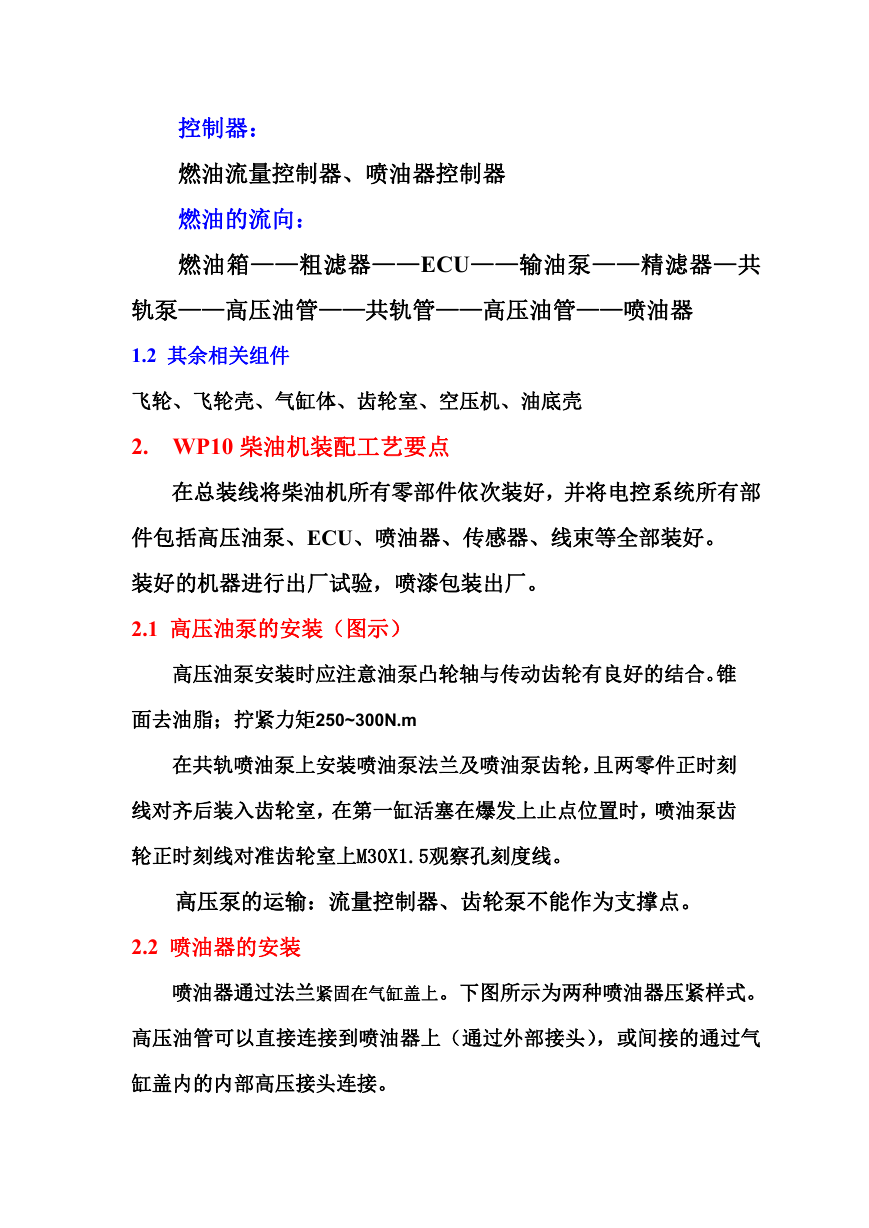

控制器：燃油流量控制器、喷油器控制器燃油的流向：燃油箱——粗滤器——ECU——输油泵——精滤器—共轨泵——高压油管——共轨管——高压油管——喷油器 1.2 其余相关组件飞轮、飞轮壳、气缸体、齿轮室、空压机、油底壳 2. WP10 柴油机装配工艺要点在总装线将柴油机所有零部件依次装好，并将电控系统所有部件包括高压油泵、ECU、喷油器、传感器、线束等全部装好。装好的机器进行出厂试验，喷漆包装出厂。 2.1 高压油泵的安装（图示）高压油泵安装时应注意油泵凸轮轴与传动齿轮有良好的结合。锥面去油脂；拧紧力矩250~300N.m 在共轨喷油泵上安装喷油泵法兰及喷油泵齿轮，且两零件正时刻线对齐后装入齿轮室，在第一缸活塞在爆发上止点位置时，喷油泵齿轮正时刻线对准齿轮室上M30X1.5观察孔刻度线。高压泵的运输：流量控制器、齿轮泵不能作为支撑点。 2.2 喷油器的安装喷油器通过法兰紧固在气缸盖上。下图所示为两种喷油器压紧样式。高压油管可以直接连接到喷油器上（通过外部接头），或间接的通过气缸盖内的内部高压接头连接。

喷油器压紧力必须作用在轴向上，否则喷油器体的变形，将会加剧内部针阀体的磨损，影响寿命。喷油器紧固螺栓力矩 M8（2 根）： 10~12N.m 两个法兰拧紧力必须相等。法兰与喷油器成 90°角，法兰两边必须同时夹紧。过高的压紧力会使得喷油率变化。在安装条件下，喷油器油嘴小外圆上不可以有侧向作用力。在轴

向力的作用下，密封圈应可以在径向上发生变形而不接触到气缸盖内孔壁。每当安装一个喷油器，必须使用一个新的密封圈。使用过的密封圈会变硬。使用旧的密封圈很有可能造成泄漏并且导致喷油器压紧力异常。喷油器和喷嘴也会受到附带影响。喷油器的拆卸：拆卸喷油器的时候，必须采用与安装顺序相反的步骤。然后手工将喷油器从气缸盖上拿掉。如果手工拿不下来，可以采用必要的工具将喷油器拿下来。这个特殊要求的工具必须保证接触到整个喷油器，并且不能有滑落可能。这个特殊工具不准碰到电磁阀以及电磁阀紧帽。不允许对喷油器体有任何的伤害。如果部件有损伤必须更换。否则会造成以后有漏油的可能性。在将喷油器再次插入气缸盖之前，应该清除气缸盖孔里的燃烧残渣。油嘴小外圆不要接触缸盖。油嘴小外圆上的任何残渣都有可能产生一个侧向力。 2.3 喷油器回油管的安装

安装回油管时应避免与汽车的高温部件接触（如排气管，涡轮增压器、废气回流管等）。回油管内不允许存在节流区域。回油管不可接触锋利的边缘，不可折成尖角，更不可被扭曲。回油管安装不当会引起燃油泄漏到发动机上，过高的回油压力影响喷油器的喷有规律。 2.4 喷油器线束的安装（图示）紧固扭矩为 1.5N.m。过高的扭矩会导致电气连接的断裂或松动，从而使喷油器失效。 2.5 高压油管的安装必须首先将喷油器完全压紧，然后才能安装高压油管。装配顺序： (1) 把喷油器装入气缸盖(压紧力不允许施加在电磁阀上)。 (2) 压紧夹块或法兰，使其能提供必要的压紧力。 (3) 首先用手将高压油管两端旋紧。

(4) 用适当的扭矩将油管两端旋紧，喷油器端为20~25 N.m，共轨管和高压油泵端为25~35 N.m 喷油器高压油管的松开：当拆卸油管时，进油接口会随着旋转而松动所以，当油管必须得拆掉时，应该用一额外的工具固定住进油接口。不允许将外部进油接口旋松然后再将其旋紧，这有导致燃油泄漏的危险。倘若外部进油接口已经被旋松，则必须更换新的喷油器。 2.5 其它  燃油管路及各部件清洁度要保证喷油器的高压部分对污物很敏感，尤其是金属微粒。所有喷油器部件的清洁度和清洁的装配过程都是非常重要的。所有的保护盖只能在马上装配前拿掉。气缸盖孔里的清洁度和无毛刺非常重要。渗入高压连接中的微粒，会导致喷油器失效或削弱喷油器的性能。  各传感器安装时固定螺栓涂 242 密封胶，可靠性要求  线束传感器插口和控制器插口与 ECU 接口装配时要正确，防止碰伤插头针  ECU 上的通气孔、ECU 的整车线束插口以及其它裸露的传感器插口防护要可靠 3. WP10 柴油机装配要点 3.1 柴油机主要螺栓拧紧要求汇总螺栓名称螺栓规格拧紧要求主轴承螺栓缸盖主螺栓 M18 M16 ①80 N.m ②250+30 N.m ①30~50N·m ②200N·m
