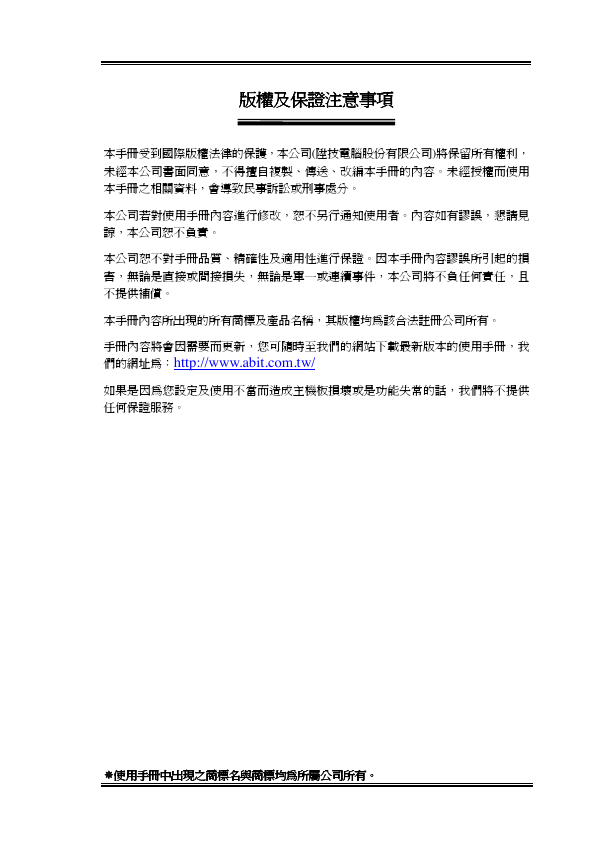

版權及保證㊟意事㊠版權及保證㊟意事㊠版權及保證㊟意事㊠版權及保證㊟意事㊠本手冊受到國際版權法律的保護，本公司(陞技電腦股份㈲限公司)將保留所㈲權利，未經本公司書面同意，不得擅㉂複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關㈾料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如㈲謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及㊜用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單㆒或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所㈲商標及產品㈴稱，其版權均為該合法註冊公司所㈲。手冊內容將會因需要而更新，您可隨時㉃我們的網站㆘載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 !!!!使用手冊㆗出現之商標㈴與商標均為所屬公司所㈲使用手冊㆗出現之商標㈴與商標均為所屬公司所㈲。。。。使用手冊㆗出現之商標㈴與商標均為所屬公司所㈲使用手冊㆗出現之商標㈴與商標均為所屬公司所㈲

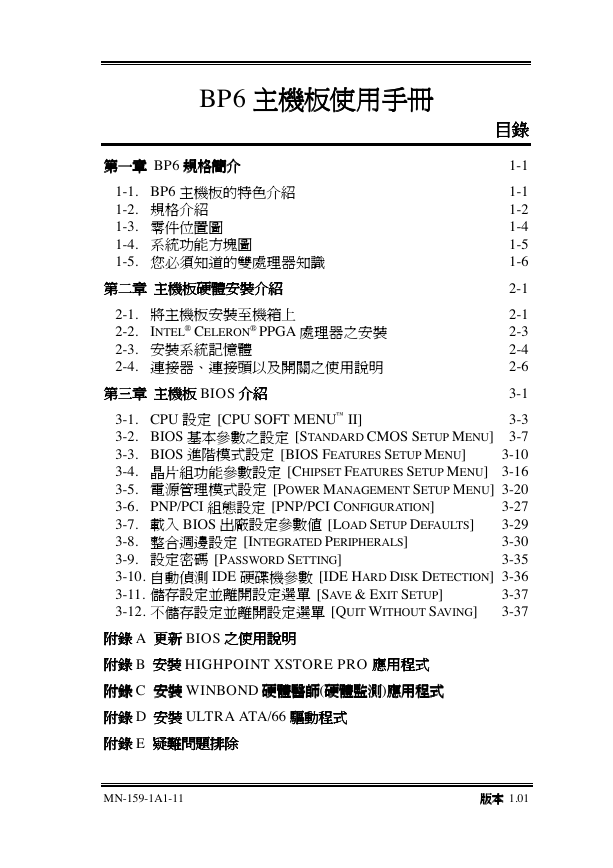

BP6 主機板使用手冊主機板使用手冊主機板使用手冊主機板使用手冊第㆒章第㆒章第㆒章第㆒章 BP6 規格簡介規格簡介規格簡介規格簡介 1-1. BP6 主機板的㈵色介紹 1-2. 規格介紹 1-3. 零件位置圖 1-4. 系統功能方塊圖 1-5. 您必須知道的雙處理器知識第㆓章第㆓章第㆓章第㆓章主機板硬體安裝介紹主機板硬體安裝介紹主機板硬體安裝介紹主機板硬體安裝介紹 INTEL® CELERON® PPGA 處理器之安裝 2-1. 將主機板安裝㉃機箱㆖ 2-2. 2-3. 安裝系統記憶體 2-4. 連接器、連接頭以及開關之使用說明第㆔章第㆔章第㆔章第㆔章主機板主機板主機板主機板 BIOS 介紹介紹介紹介紹目錄目錄目錄目錄 1-1 1-1 1-2 1-4 1-5 1-6 2-1 2-1 2-3 2-4 2-6 3-1 3-1. CPU 設定 [CPU SOFT MENU™ II] 3-3 3-2. BIOS 基本參數之設定 [STANDARD CMOS SETUP MENU] 3-7 3-3. BIOS 進階模式設定 [BIOS FEATURES SETUP MENU] 3-10 3-4. 晶片組功能參數設定 [CHIPSET FEATURES SETUP MENU] 3-16 3-5. 電源管理模式設定 [POWER MANAGEMENT SETUP MENU] 3-20 3-6. PNP/PCI 組態設定 [PNP/PCI CONFIGURATION] 3-27 3-7. 載入 BIOS 出廠設定參數值 [LOAD SETUP DEFAULTS] 3-29 3-8. 整合週邊設定 [INTEGRATED PERIPHERALS] 3-30 3-9. 設定密碼 [PASSWORD SETTING] 3-35 3-10. ㉂動偵測 IDE 硬碟機參數 [IDE HARD DISK DETECTION] 3-36 3-11. 儲存設定並離開設定選單 [SAVE & EXIT SETUP] 3-37 3-12. 不儲存設定並離開設定選單 [QUIT WITHOUT SAVING] 3-37 附錄附錄附錄附錄 A 更新更新更新更新 BIOS 之使用說明之使用說明之使用說明之使用說明附錄附錄附錄附錄 B 安裝安裝安裝安裝 HIGHPOINT XSTORE PRO 應用程式應用程式應用程式應用程式附錄附錄附錄附錄 C 安裝安裝安裝安裝 WINBOND 硬體㊩師硬體㊩師硬體㊩師硬體㊩師(硬體㈼測硬體㈼測硬體㈼測硬體㈼測)應用程式應用程式應用程式應用程式附錄附錄附錄附錄 D 安裝安裝安裝安裝 ULTRA ATA/66 驅動程式驅動程式驅動程式驅動程式附錄附錄附錄附錄 E 疑難問題排除疑難問題排除疑難問題排除疑難問題排除 MN-159-1A1-11 版本版本版本版本 1.01

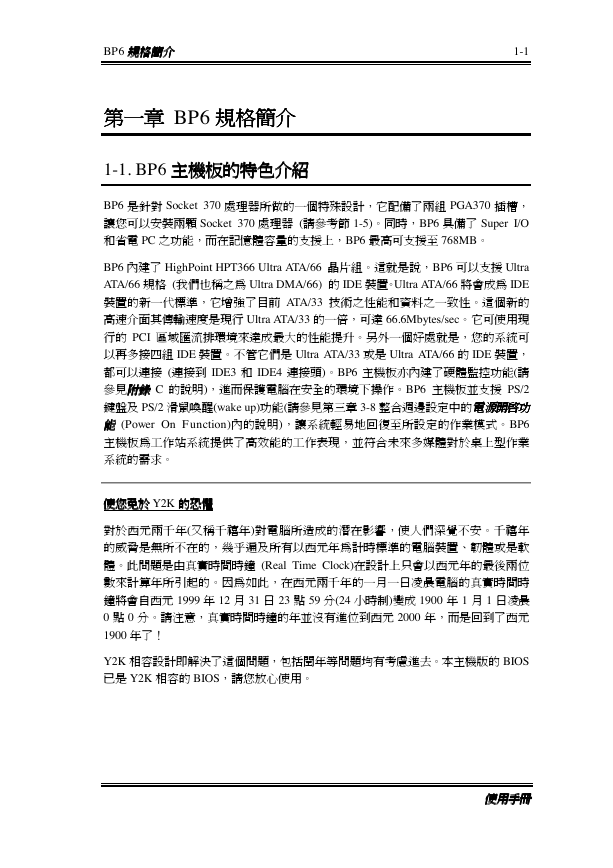

BP6 規格簡介規格簡介規格簡介規格簡介 1-1 第㆒章第㆒章第㆒章第㆒章 BP6 規格簡介規格簡介規格簡介規格簡介 1-1. BP6 主機板的㈵色介紹主機板的㈵色介紹主機板的㈵色介紹主機板的㈵色介紹 BP6 是針對 Socket 370 處理器所做的㆒個㈵殊設計，它配備了兩組 PGA370 插槽，讓您可以安裝兩顆 Socket 370 處理器 (請參考節 1-5)。同時，BP6 具備了 Super I/O 和省電 PC 之功能，而在記憶體容量的支援㆖，BP6 最高可支援㉃ 768MB。 BP6 內建了 HighPoint HPT366 Ultra ATA/66 晶片組。這就是說，BP6 可以支援 Ultra ATA/66 規格 (我們也稱之為 Ultra DMA/66) 的 IDE 裝置。Ultra ATA/66 將會成為 IDE 裝置的新㆒㈹標準，它增強了目前 ATA/33 技術之性能和㈾料之㆒致性。這個新的高速介面其傳輸速度是現行 Ultra ATA/33 的㆒倍，可達 66.6Mbytes/sec。它可使用現行的 PCI 區域匯流排環境來達成最大的性能提升。另外㆒個好處就是，您的系統可以再多接㆕組 IDE 裝置。不管它們是 Ultra ATA/33 或是 Ultra ATA/66 的 IDE 裝置，都可以連接 (連接到 IDE3 和 IDE4 連接頭)。BP6 主機板亦內建了硬體㈼控功能(請參見附錄附錄附錄附錄 C 的說明)，進而保護電腦在安全的環境㆘操作。BP6 主機板並支援 PS/2 鍵盤及 PS/2 滑鼠喚醒(wake up)功能(請參見第㆔章 3-8 整合週邊設定㆗的電源開啟功電源開啟功電源開啟功電源開啟功能能能能 (Power On Function)內的說明)，讓系統輕易㆞回復㉃所設定的作業模式。BP6 主機板為工作站系統提供了高效能的工作表現，並符合未來多媒體對於桌㆖型作業系統的需求。使您免於使您免於使您免於使您免於 Y2K 的恐懼的恐懼的恐懼的恐懼對於西元兩千年(又稱千禧年)對電腦所造成的潛在影響，使㆟們深覺不安。千禧年的威脅是無所不在的，幾乎遍及所㈲以西元年為計時標準的電腦裝置、韌體或是軟體。此問題是由真實時間時鐘 (Real Time Clock)在設計㆖只會以西元年的最後兩位數來計算年所引起的。因為如此，在西元兩千年的㆒㈪㆒㈰凌晨電腦的真實時間時鐘將會㉂西元 1999 年 12 ㈪ 31 ㈰ 23 點 59 分(24 小時制)變成 1900 年 1 ㈪ 1 ㈰凌晨 0 點 0 分。請㊟意，真實時間時鐘的年並沒㈲進位到西元 2000 年，而是回到了西元 1900 年了！ Y2K 相容設計即解決了這個問題，包括閏年等問題均㈲考慮進去。本主機版的 BIOS 已是 Y2K 相容的 BIOS，請您放心使用。使用手冊使用手冊使用手冊使用手冊

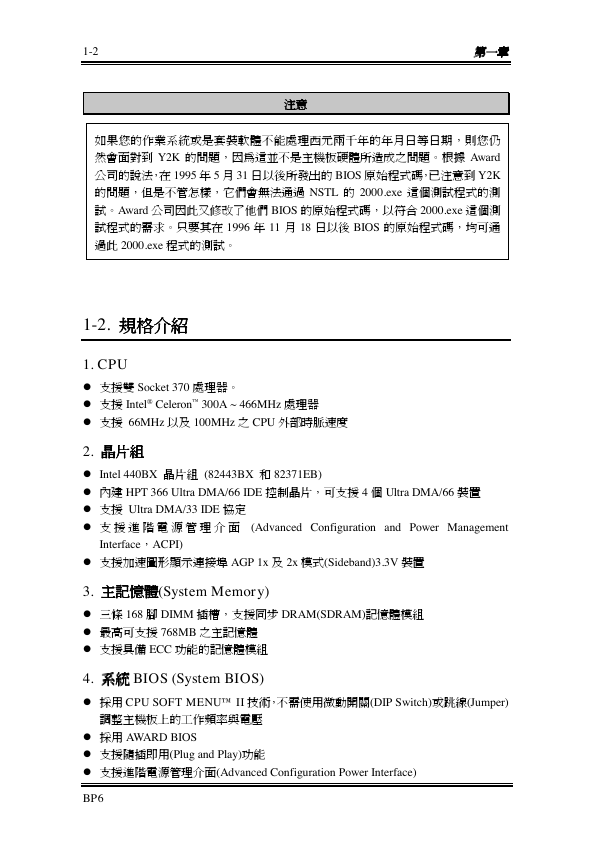

1-2 第㆒章第㆒章第㆒章第㆒章㊟意㊟意㊟意㊟意如果您的作業系統或是套裝軟體不能處理西元兩千年的年㈪㈰等㈰期，則您仍然會面對到 Y2K 的問題，因為這並不是主機板硬體所造成之問題。根據 Award 公司的說法，在 1995 年 5 ㈪ 31 ㈰以後所發出的 BIOS 原始程式碼，已㊟意到 Y2K 的問題，但是不管怎樣，它們會無法通過 NSTL 的 2000.exe 這個測試程式的測試。Award 公司因此又修改了他們 BIOS 的原始程式碼，以符合 2000.exe 這個測試程式的需求。只要其在 1996 年 11 ㈪ 18 ㈰以後 BIOS 的原始程式碼，均可通過此 2000.exe 程式的測試。 1-2. 規格介紹規格介紹規格介紹規格介紹 1. CPU " 支援雙 Socket 370 處理器。 " 支援 Intel® Celeron™ 300A ~ 466MHz 處理器 " 支援 66MHz 以及 100MHz 之 CPU 外部時脈速度 2. 晶片組晶片組晶片組晶片組 " Intel 440BX 晶片組 (82443BX 和 82371EB) " 內建 HPT 366 Ultra DMA/66 IDE 控制晶片，可支援 4 個 Ultra DMA/66 裝置 " 支援 Ultra DMA/33 IDE ㈿定 " 支援進階電源管理介面 (Advanced Configuration and Power Management Interface，ACPI) " 支援加速圖形顯示連接埠 AGP 1x 及 2x 模式(Sideband)3.3V 裝置 3. 主記憶體主記憶體主記憶體主記憶體(System Memory) " ㆔條 168 腳 DIMM 插槽，支援同步 DRAM(SDRAM)記憶體模組 " 最高可支援 768MB 之主記憶體 " 支援具備 ECC 功能的記憶體模組 4. 系統系統系統系統 BIOS (System BIOS) " 採用 CPU SOFT MENU™ II 技術，不需使用微動開關(DIP Switch)或跳線(Jumper) 調整主機板㆖的工作頻率與電壓 " 採用 AWARD BIOS " 支援隨插即用(Plug and Play)功能 " 支援進階電源管理介面(Advanced Configuration Power Interface) BP6

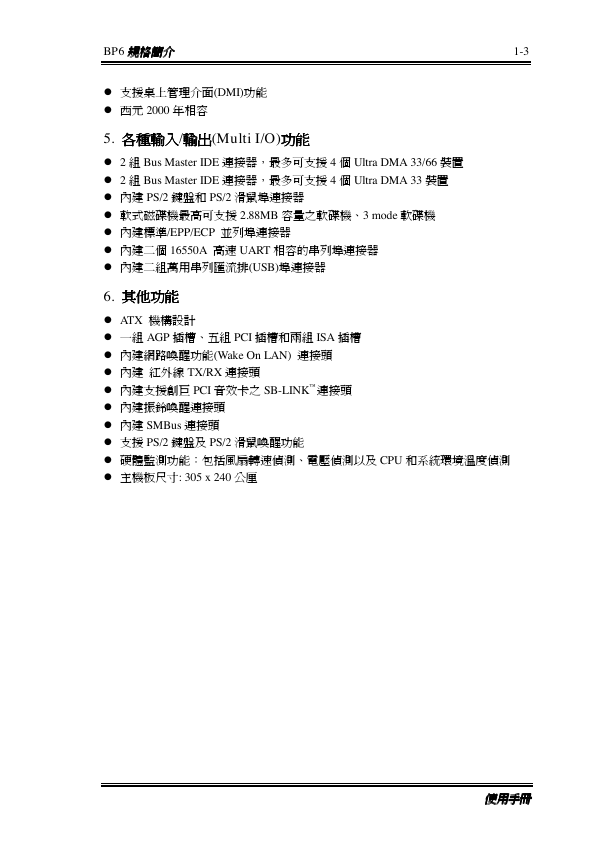

BP6 規格簡介規格簡介規格簡介規格簡介 1-3 " 支援桌㆖管理介面(DMI)功能 " 西元 2000 年相容 5. 各種輸入各種輸入各種輸入各種輸入/輸出輸出輸出輸出(Multi I/O)功能功能功能功能 " 2 組 Bus Master IDE 連接器，最多可支援 4 個 Ultra DMA 33/66 裝置 " 2 組 Bus Master IDE 連接器，最多可支援 4 個 Ultra DMA 33 裝置 " 內建 PS/2 鍵盤和 PS/2 滑鼠埠連接器 " 軟式磁碟機最高可支援 2.88MB 容量之軟碟機、3 mode 軟碟機 " 內建標準/EPP/ECP 並列埠連接器 " 內建㆓個 16550A 高速 UART 相容的串列埠連接器 " 內建㆓組萬用串列匯流排(USB)埠連接器 6. 其他功能其他功能其他功能其他功能 " ATX 機構設計 " ㆒組 AGP 插槽、㈤組 PCI 插槽和兩組 ISA 插槽 " 內建網路喚醒功能(Wake On LAN) 連接頭 " 內建紅外線 TX/RX 連接頭 " 內建支援創巨 PCI 音效卡之 SB-LINK™連接頭 " 內建振鈴喚醒連接頭 " 內建 SMBus 連接頭 " 支援 PS/2 鍵盤及 PS/2 滑鼠喚醒功能 " 硬體㈼測功能：包括風扇轉速偵測、電壓偵測以及 CPU 和系統環境溫度偵測 " 主機板尺寸: 305 x 240 公厘使用手冊使用手冊使用手冊使用手冊

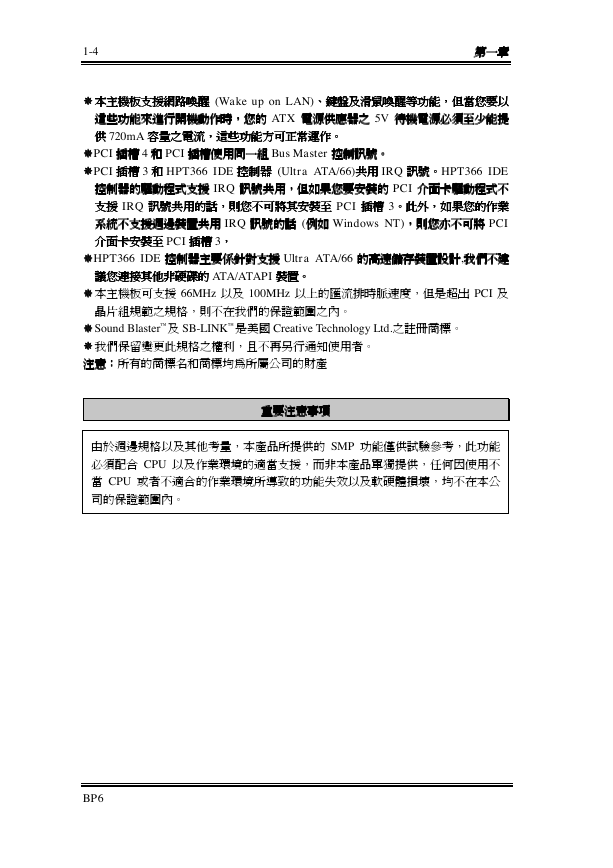

1-4 第㆒章第㆒章第㆒章第㆒章本主機板支援網路喚醒 (Wake up on LAN)、鍵盤及滑鼠喚醒等功能 !!!! 本主機板支援網路喚醒、鍵盤及滑鼠喚醒等功能，但當您要以，但當您要以本主機板支援網路喚醒、鍵盤及滑鼠喚醒等功能本主機板支援網路喚醒、鍵盤及滑鼠喚醒等功能，但當您要以，但當您要以電源供應器之 5V 待機電源必須㉃少能提這些功能來進行開機動作時，您的，您的，您的，您的 ATX 電源供應器之這些功能來進行開機動作時待機電源必須㉃少能提這些功能來進行開機動作時這些功能來進行開機動作時待機電源必須㉃少能提待機電源必須㉃少能提電源供應器之電源供應器之供供供供 720mA 容量之電流容量之電流，這些功能方可正常運作，這些功能方可正常運作。。。。，這些功能方可正常運作容量之電流容量之電流，這些功能方可正常運作 !!!!PCI 插槽插槽插槽插槽 4 和和和和 PCI 插槽使用同㆒組插槽使用同㆒組 Bus Master 控制訊號控制訊號控制訊號控制訊號。。。。插槽使用同㆒組插槽使用同㆒組 !!!!PCI 插槽插槽插槽插槽 3 和和和和 HPT366 IDE 控制器控制器控制器控制器 (Ultra ATA/66)共用共用共用共用 IRQ 訊號訊號訊號訊號。。。。HPT366 IDE 控制器的驅動程式支援 IRQ 訊號共用，但如果您要安裝的 PCI 介面卡驅動程式不訊號共用，但如果您要安裝的控制器的驅動程式支援介面卡驅動程式不訊號共用訊號共用控制器的驅動程式支援控制器的驅動程式支援，但如果您要安裝的，但如果您要安裝的介面卡驅動程式不介面卡驅動程式不，則您不可將其安裝㉃ PCI 插槽插槽插槽插槽 3。此外。此外。此外。此外，如果您的作業支援支援支援支援 IRQ 訊號共用的話訊號共用的話，則您不可將其安裝㉃，如果您的作業，則您不可將其安裝㉃訊號共用的話，如果您的作業，如果您的作業訊號共用的話，則您不可將其安裝㉃訊號的話 (例如例如例如例如 Windows NT)，則您亦不可將系統不支援週邊裝置共用 IRQ 訊號的話，則您亦不可將 PCI 系統不支援週邊裝置共用系統不支援週邊裝置共用訊號的話訊號的話系統不支援週邊裝置共用，則您亦不可將，則您亦不可將介面卡安裝㉃ PCI 插槽插槽插槽插槽 3，，，，介面卡安裝㉃介面卡安裝㉃介面卡安裝㉃主要係針對支援 Ultra ATA/66 的高速儲存裝置設計 !!!!HPT366 IDE 控制器控制器控制器控制器主要係針對支援的高速儲存裝置設計,我們不建我們不建我們不建我們不建的高速儲存裝置設計主要係針對支援主要係針對支援的高速儲存裝置設計議您連接其他非硬碟的 ATA/ATAPI 裝置裝置裝置裝置。。。。議您連接其他非硬碟的議您連接其他非硬碟的議您連接其他非硬碟的 !!!! 本主機板可支援 66MHz 以及 100MHz 以㆖的匯流排時脈速度，但是超出 PCI 及晶片組規範之規格，則不在我們的保證範圍之內。 !!!!Sound Blaster™及 SB-LINK™是美國 Creative Technology Ltd.之註冊商標。 !!!! 我們保留變更此規格之權利，且不再另行通知使用者。㊟意㊟意㊟意㊟意：：：：所㈲的商標㈴和商標均為所屬公司的㈶產重要㊟意事㊠重要㊟意事㊠重要㊟意事㊠重要㊟意事㊠由於週邊規格以及其他考量，本產品所提供的 SMP 功能僅供試驗參考，此功能必須配合 CPU 以及作業環境的㊜當支援，而非本產品單獨提供，任何因使用不當 CPU 或者不㊜合的作業環境所導致的功能失效以及軟硬體損壞，均不在本公司的保證範圍內。 BP6
