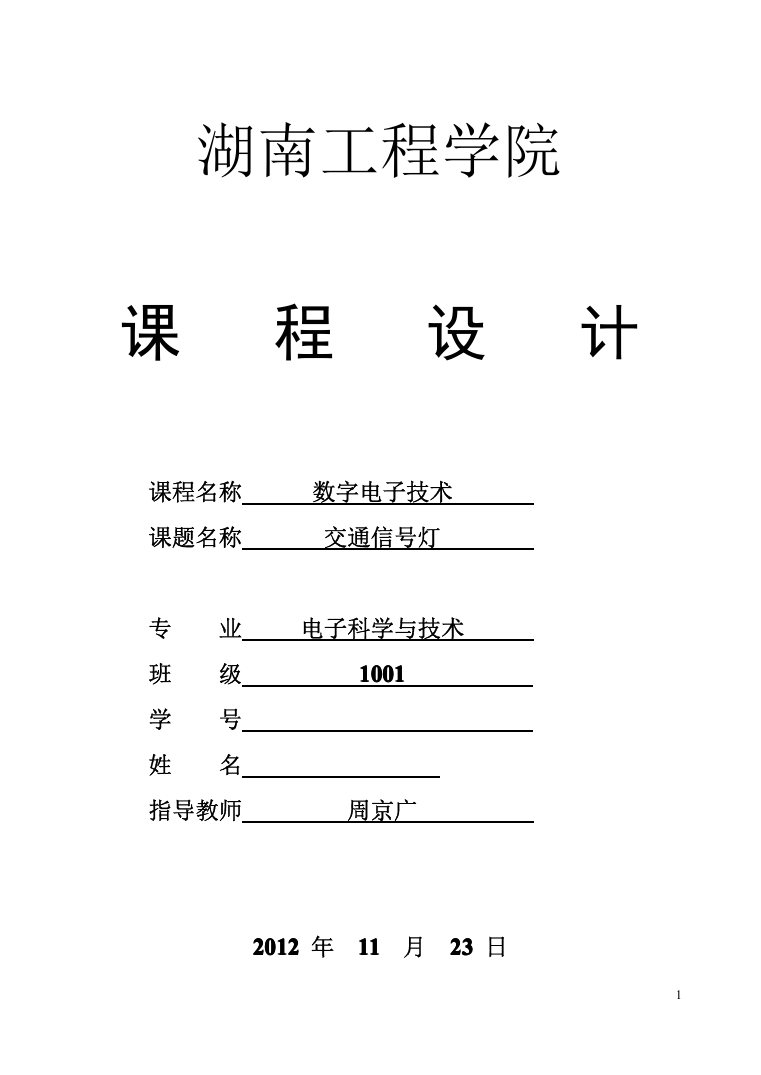

    湖南工程学院 课 程 设 计 课程名称 数字电子技术 课题名称 交通信号灯 电子科学与技术 1001100110011001 专 班 学 姓 业 级 号 名 指导教师 周京广 2012201220122012 年 11111111 月 23232323 日 1

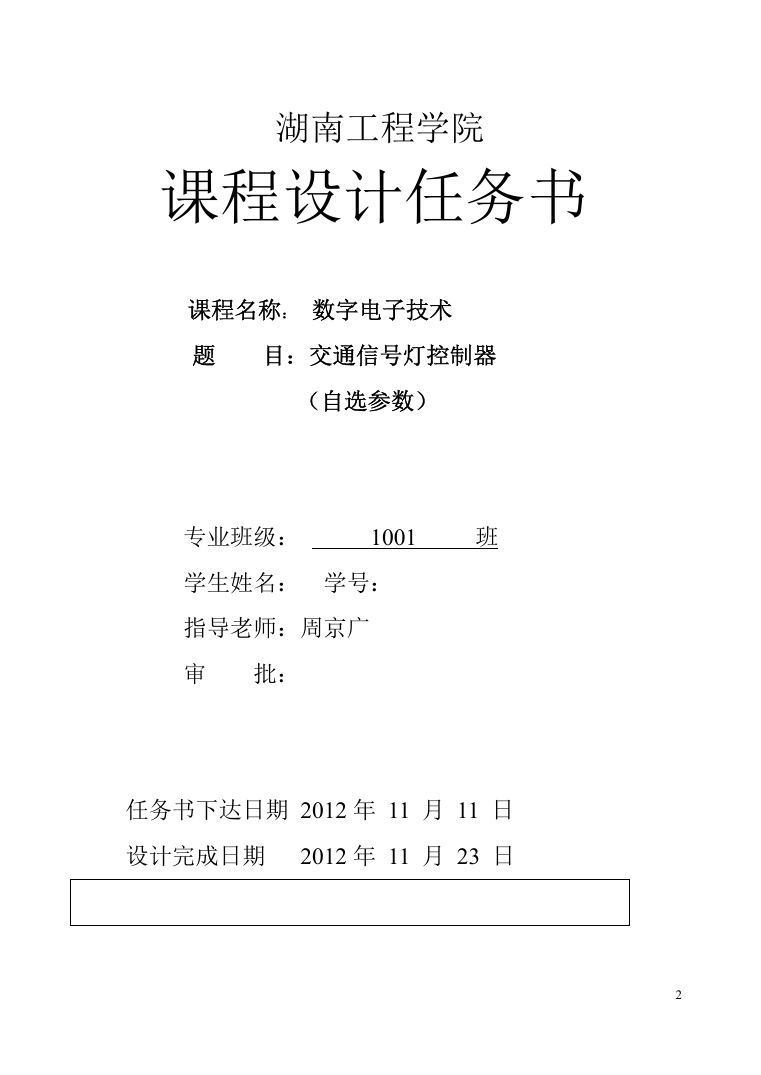

    湖南工程学院 课程设计任务书 课程名称： 数字电子技术 题 目：交通信号灯控制器 （自选参数） 专业班级： 1001 班 学生姓名： 学号： 指导老师：周京广 审 批： 任务书下达日期 2012 年 11 月 11 日 设计完成日期 2012 年 11 月 23 日 2

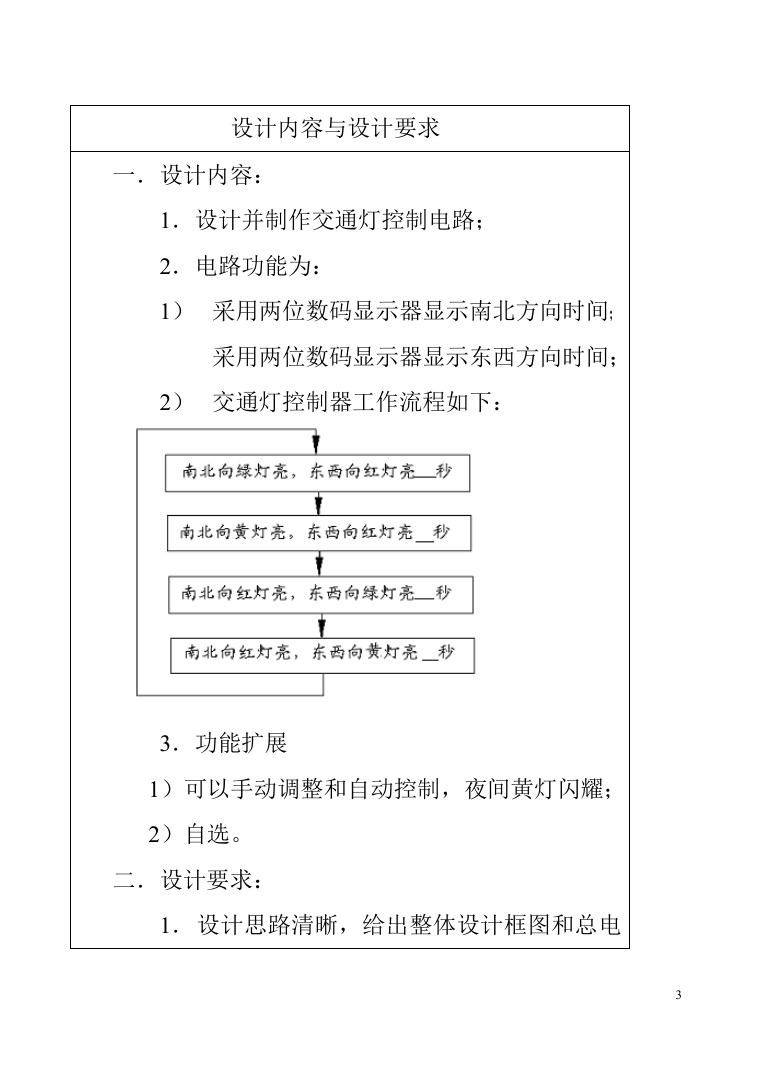

    设计内容与设计要求 一．设计内容： 1．设计并制作交通灯控制电路； 2．电路功能为： 1） 采用两位数码显示器显示南北方向时间； 采用两位数码显示器显示东西方向时间； 2） 交通灯控制器工作流程如下： 3．功能扩展 1）可以手动调整和自动控制，夜间黄灯闪耀； 2）自选。 二．设计要求： 1．设计思路清晰，给出整体设计框图和总电 3

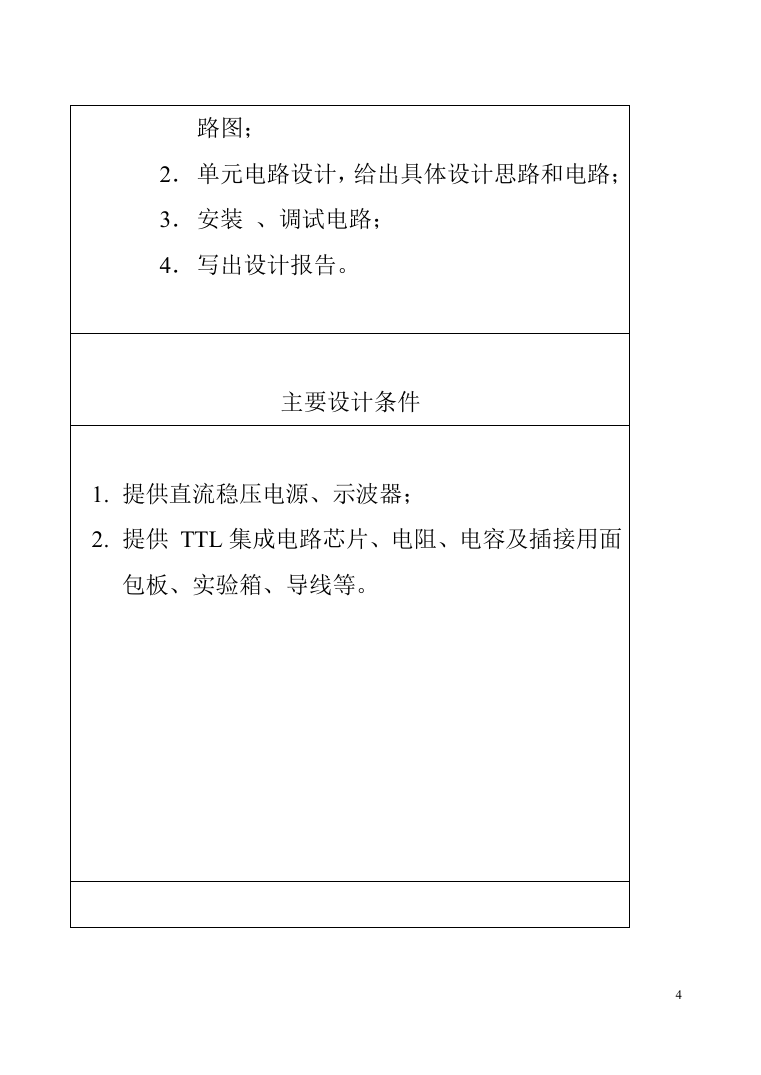

    路图； 2．单元电路设计，给出具体设计思路和电路； 3．安装 、调试电路； 4．写出设计报告。 主要设计条件 1. 提供直流稳压电源、示波器； 2. 提供 TTL 集成电路芯片、电阻、电容及插接用面 包板、实验箱、导线等。 4

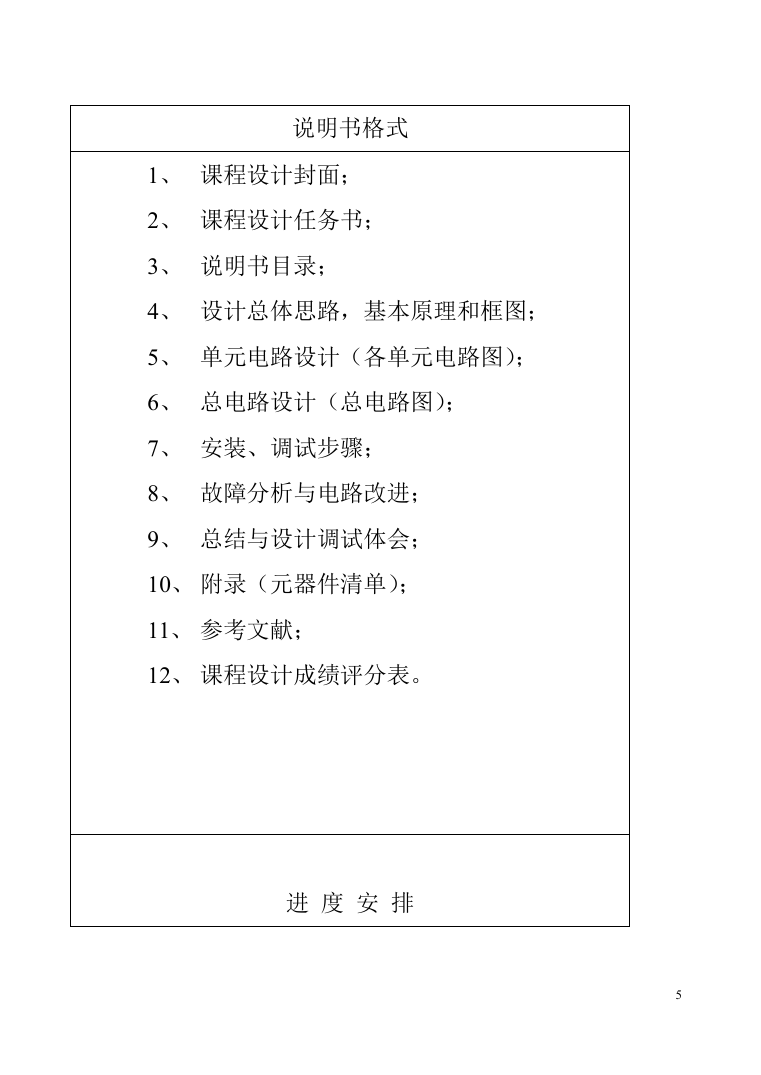

    说明书格式 1、 课程设计封面； 2、 课程设计任务书； 3、 说明书目录； 4、 设计总体思路，基本原理和框图； 5、 单元电路设计（各单元电路图）； 6、 总电路设计（总电路图）； 7、 安装、调试步骤； 8、 故障分析与电路改进； 9、 总结与设计调试体会； 10、 附录（元器件清单）； 11、 参考文献； 12、 课程设计成绩评分表。 进 度 安 排 5

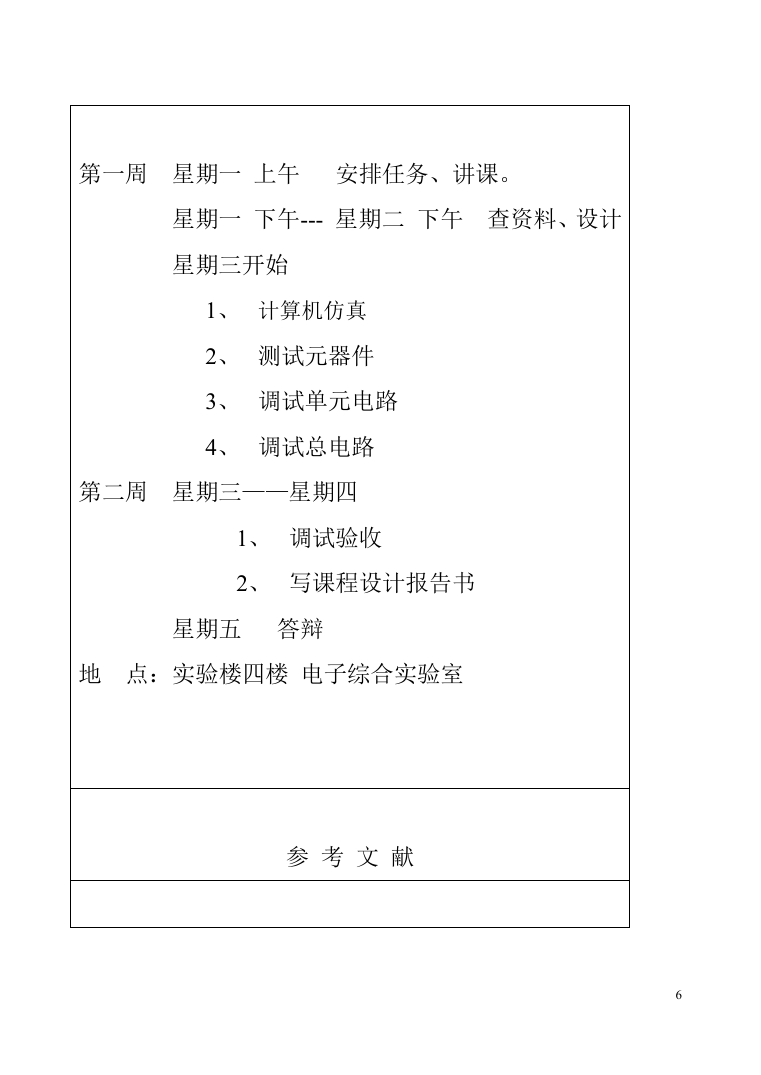

    第一周 星期一 上午 安排任务、讲课。 星期一 下午--- 星期二 下午 查资料、设计 星期三开始 1、 计算机仿真 2、 测试元器件 3、 调试单元电路 4、 调试总电路 第二周 星期三——星期四 1、 调试验收 2、 写课程设计报告书 星期五 答辩 地 点：实验楼四楼 电子综合实验室 参 考 文 献 6

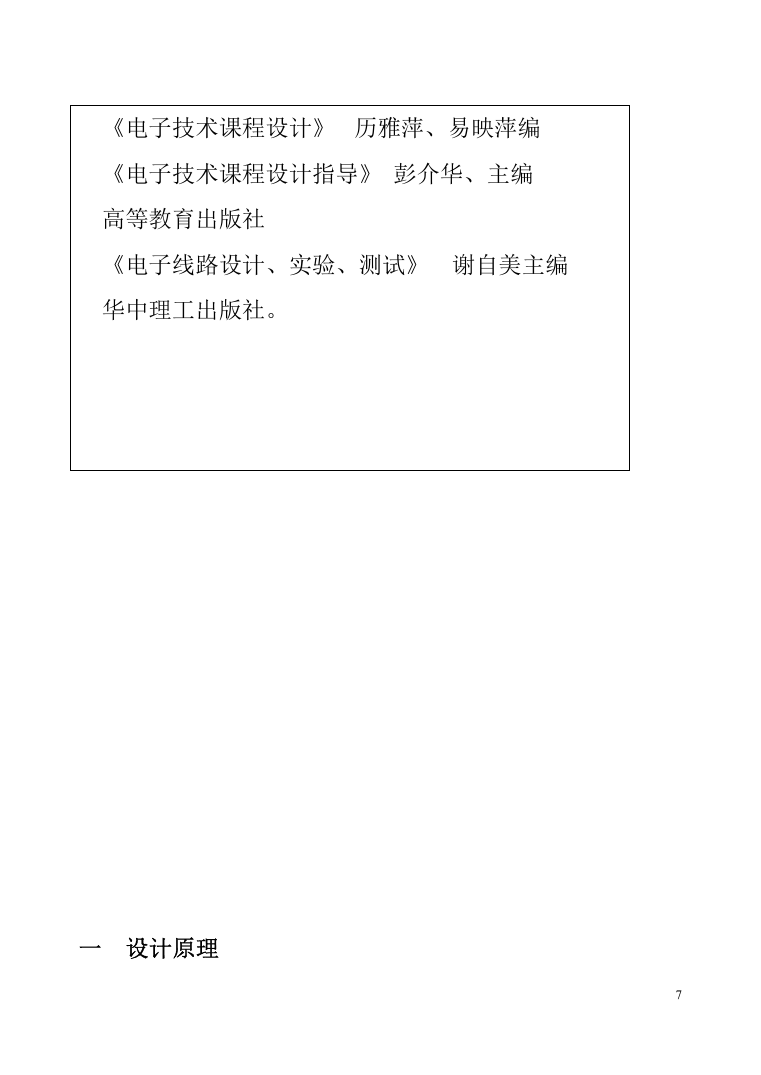

    《电子技术课程设计》 历雅萍、易映萍编 《电子技术课程设计指导》 彭介华、主编 高等教育出版社 《电子线路设计、实验、测试》 谢自美主编 华中理工出版社。 一 设计原理 7

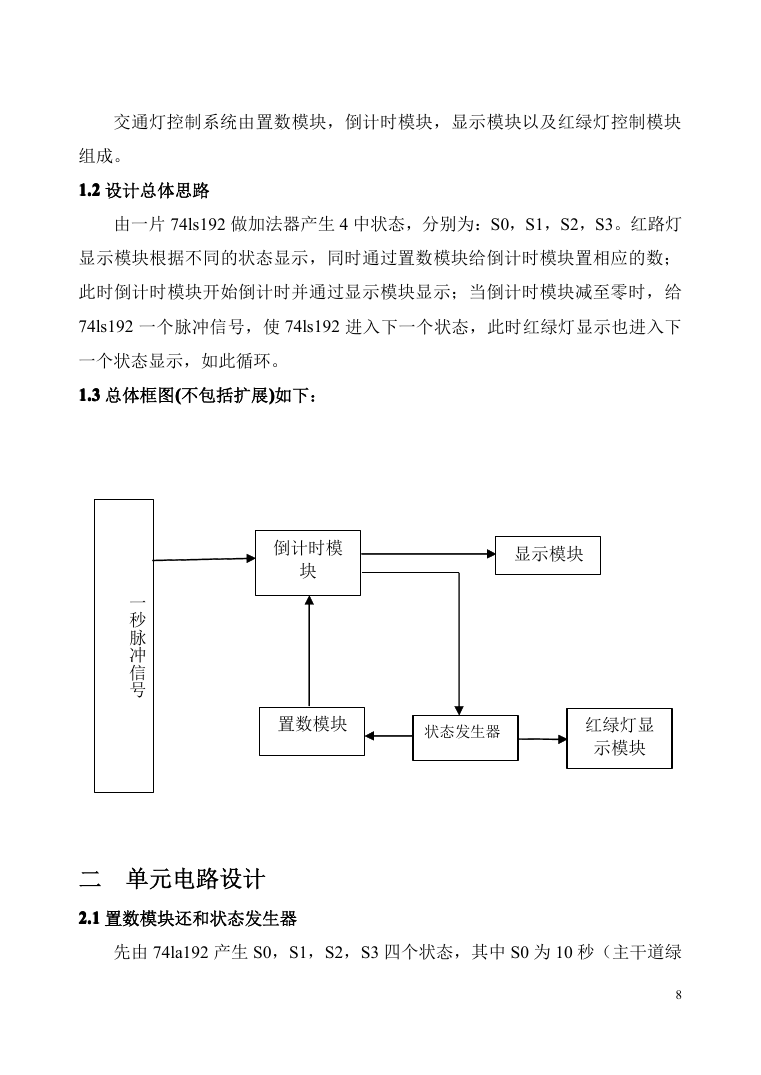

    交通灯控制系统由置数模块，倒计时模块，显示模块以及红绿灯控制模块 组成。 1.21.21.21.2 设计总体思路 由一片 74ls192 做加法器产生 4 中状态，分别为：S0，S1，S2，S3。红路灯 显示模块根据不同的状态显示，同时通过置数模块给倒计时模块置相应的数； 此时倒计时模块开始倒计时并通过显示模块显示；当倒计时模块减至零时，给 74ls192 一个脉冲信号，使 74ls192 进入下一个状态，此时红绿灯显示也进入下 一个状态显示，如此循环。 1.31.31.31.3 总体框图((((不包括扩展))))如下： 倒计时模 块 显示模块 一 秒 脉 冲 信 号 置数模块 状态发生器 红绿灯显 示模块 二 单元电路设计 2.12.12.12.1 置数模块还和状态发生器 先由 74la192 产生 S0，S1，S2，S3 四个状态，其中 S0 为 10 秒（主干道绿 8
