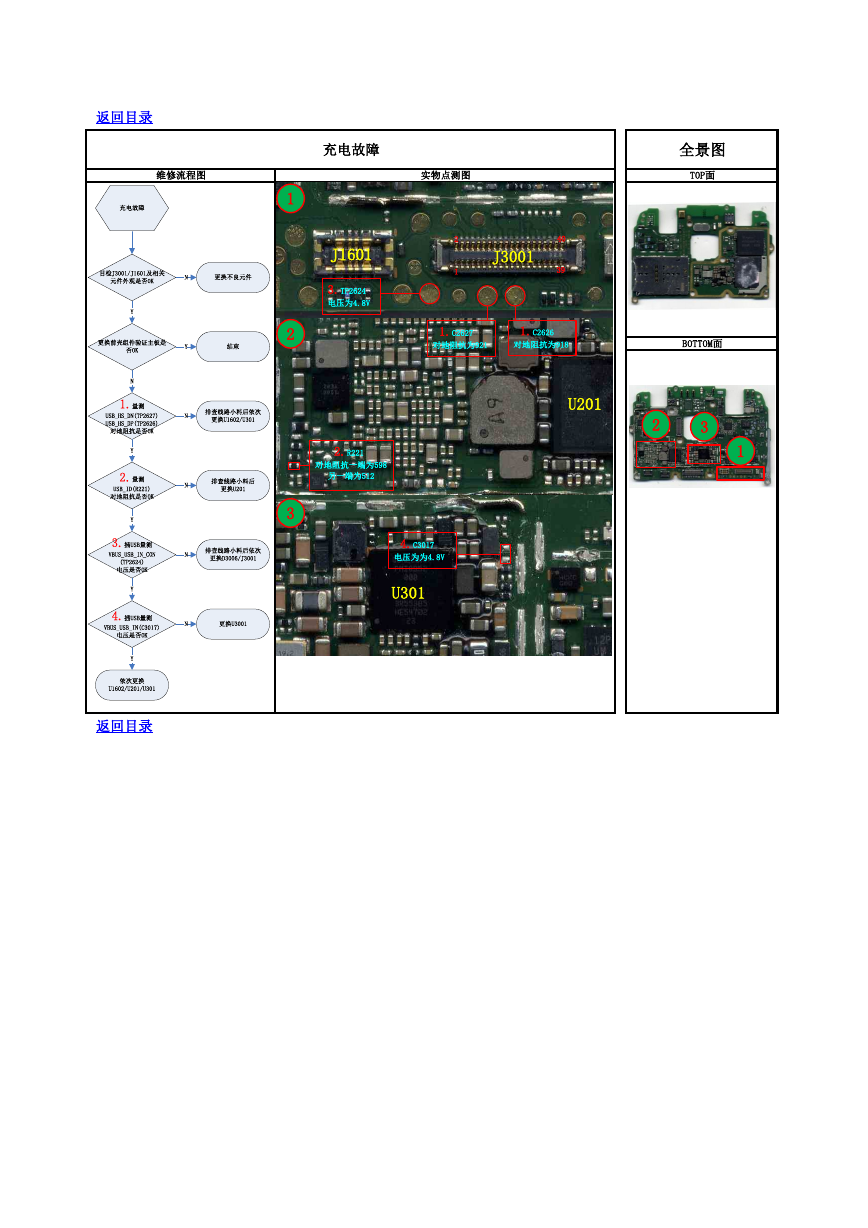

返回目录 维修流程图 实物点测图 充电故障 全景图 TOP面 1 2 3 2 1 J3001 40 39 J1601 3.TP2624 电压为4.8V 1.C2627 1.C2626 对地阻抗为921 对地阻抗为918 BOTTOM面 U201 2 3 1 2.R221 对地阻抗一端为598 另一端为512 4.C3017 电压为为4.8V U301 返回目录 充电故障目检J3001/J1601及相关元件外观是否OKY更换前壳组件验证主板是否OKN更换不良元件N结束Y排查线路小料后依次更换U1602/U3011.量测USB_HS_DN(TP2627)USB_HS_DP(TP2626)对地阻抗是否OKNY依次更换U1602/U201/U3013.插USB量测VBUS_USB_IN_CON(TP2624)电压是否OK排查线路小料后依次更换D3006/J3001NYYY2.量测USB_ID(R221)对地阻抗是否OK排查线路小料后更换U201N4.插USB量测VBUS_USB_IN(C3017)电压是否OK更换U3001N
