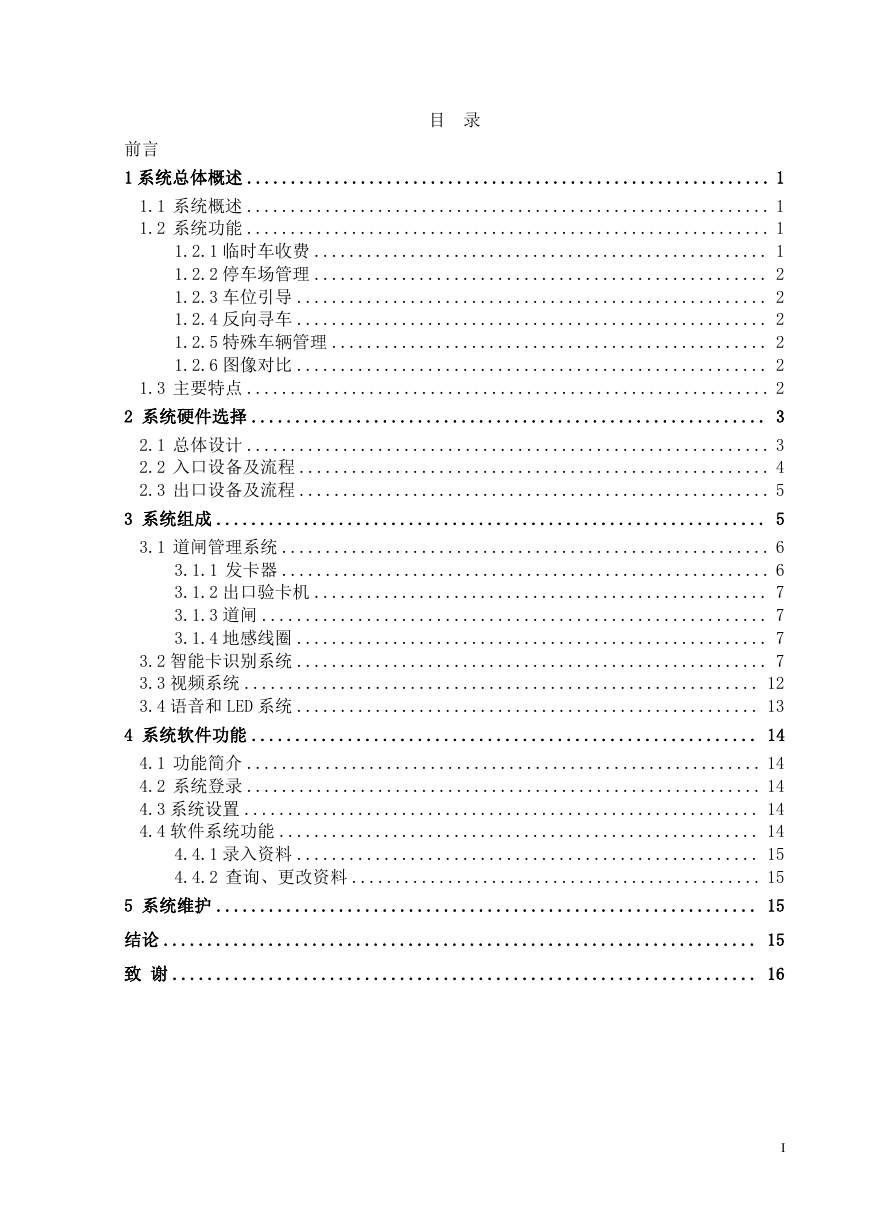

1系统总体概述

1.1 系统概述

1.2 系统功能

1.2.1临时车收费

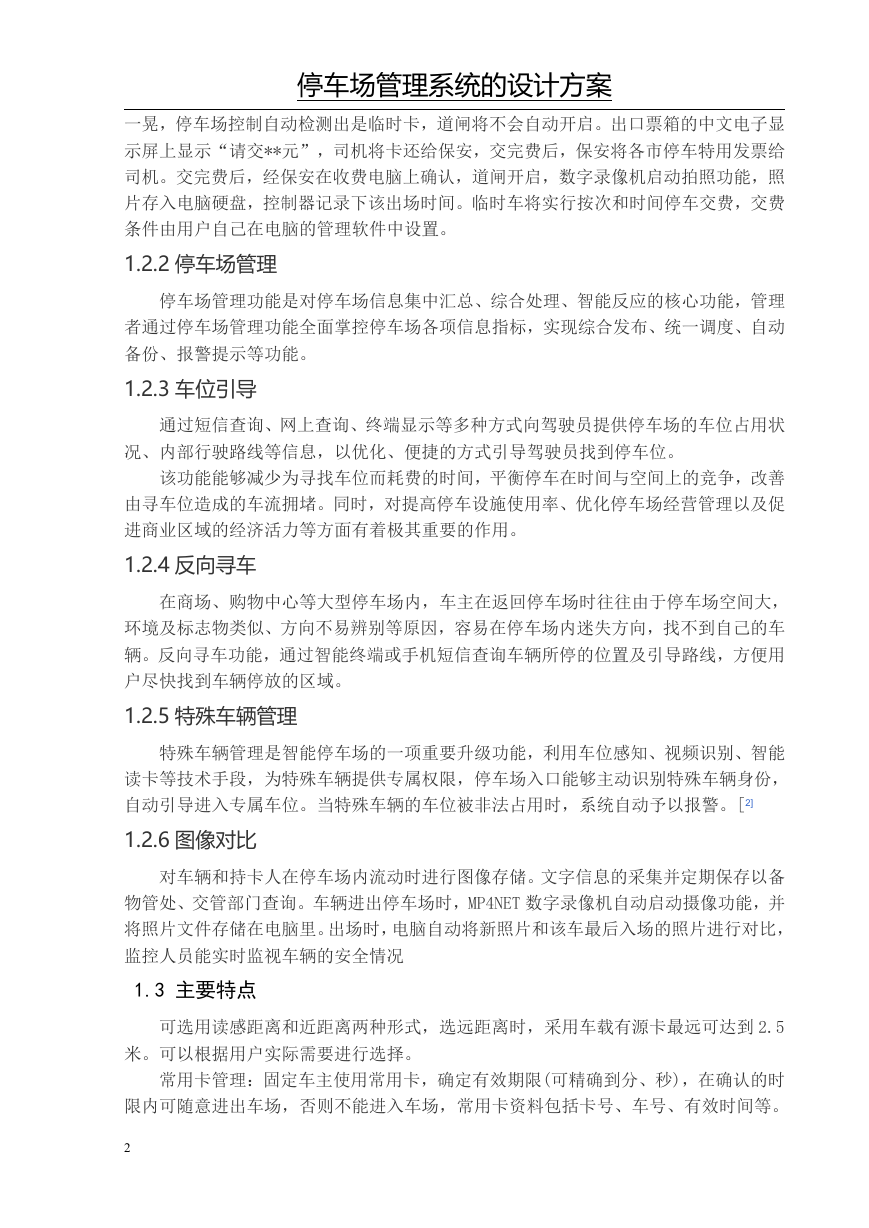

1.2.2停车场管理

1.2.3车位引导

1.2.4反向寻车

1.2.5特殊车辆管理

1.2.6图像对比

1.3 主要特点

2 系统硬件选择

2.1 总体设计

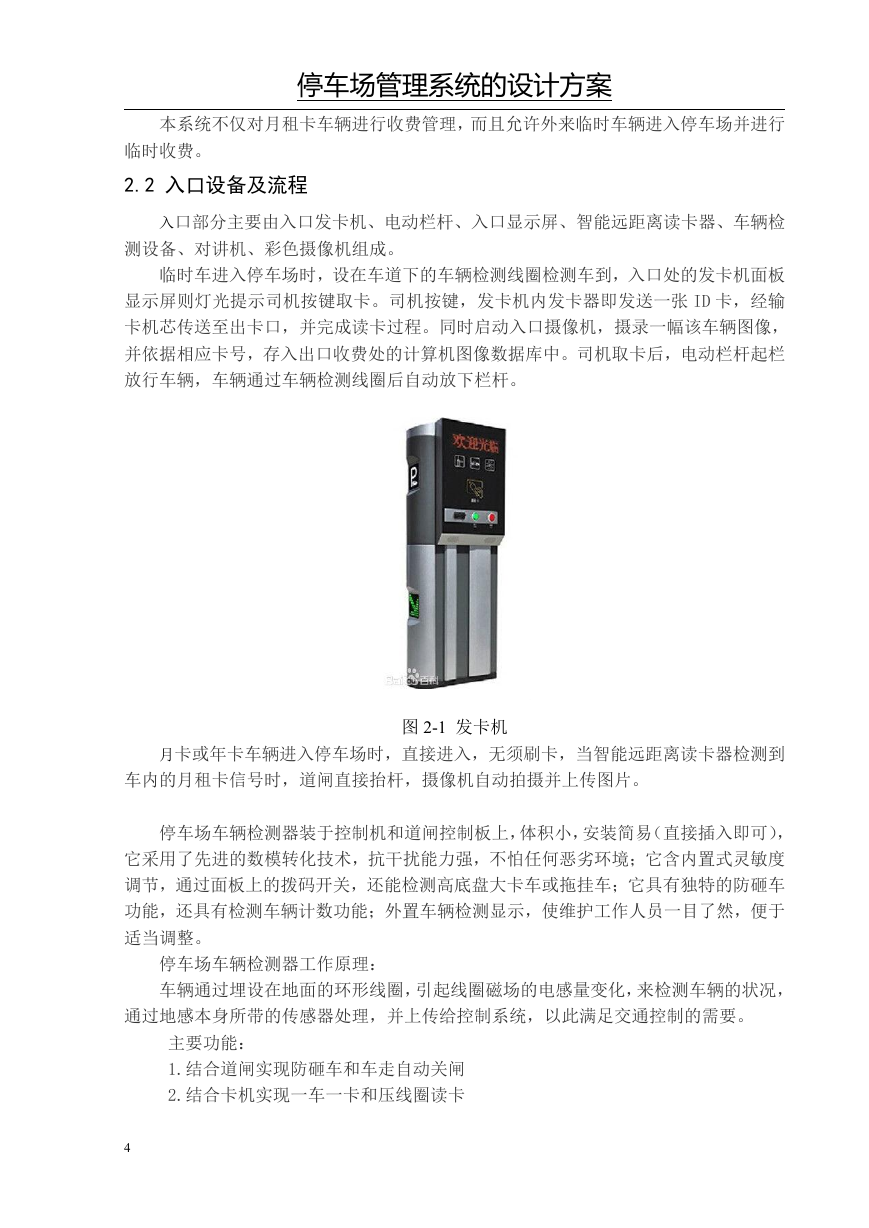

2.2 入口设备及流程

2.3 出口设备及流程

3 系统组成

3.1 道闸管理系统

3.1.1 发卡器

3.1.2出口验卡机

3.1.3道闸

3.1.4地感线圈

3.2智能卡识别系统

单进单出的停车场

双向进出的停车场

3.4语音和LED系统

4 系统软件功能

4.1 功能简介

4.2 系统登录

4.3系统设置

4.4软件系统功能

4.4.1录入资料

4.4.2 查询、更改资料

5 系统维护

结论

致谢

前言目录 1 系统总体概述 ............................................................ 1 1.1 系统概述 ............................................................ 1 1.2 系统功能 ............................................................ 1 1.2.1 临时车收费 .................................................... 1 1.2.2 停车场管理 .................................................... 2 1.2.3 车位引导 ...................................................... 2 1.2.4 反向寻车 ...................................................... 2 1.2.5 特殊车辆管理 .................................................. 2 1.2.6 图像对比 ...................................................... 2 1.3 主要特点 ............................................................ 2 2 系统硬件选择 ........................................................... 3 2.1 总体设计 ............................................................ 3 2.2 入口设备及流程 ...................................................... 4 2.3 出口设备及流程 ...................................................... 5 3 系统组成 ............................................................... 5 3.1 道闸管理系统 ........................................................ 6 3.1.1 发卡器 ........................................................ 6 3.1.2 出口验卡机 .................................................... 7 3.1.3 道闸 .......................................................... 7 3.1.4 地感线圈 ...................................................... 7 3.2 智能卡识别系统 ...................................................... 7 3.3 视频系统 ........................................................... 12 3.4 语音和 LED 系统 ..................................................... 13 4 系统软件功能 .......................................................... 14 4.1 功能简介 ........................................................... 14 4.2 系统登录 ........................................................... 14 4.3 系统设置 ........................................................... 14 4.4 软件系统功能 ....................................................... 14 4.4.1 录入资料 ..................................................... 15 4.4.2 查询、更改资料 ............................................... 15 5 系统维护 .............................................................. 15 结论 .................................................................... 15 致谢 ................................................................... 16 I

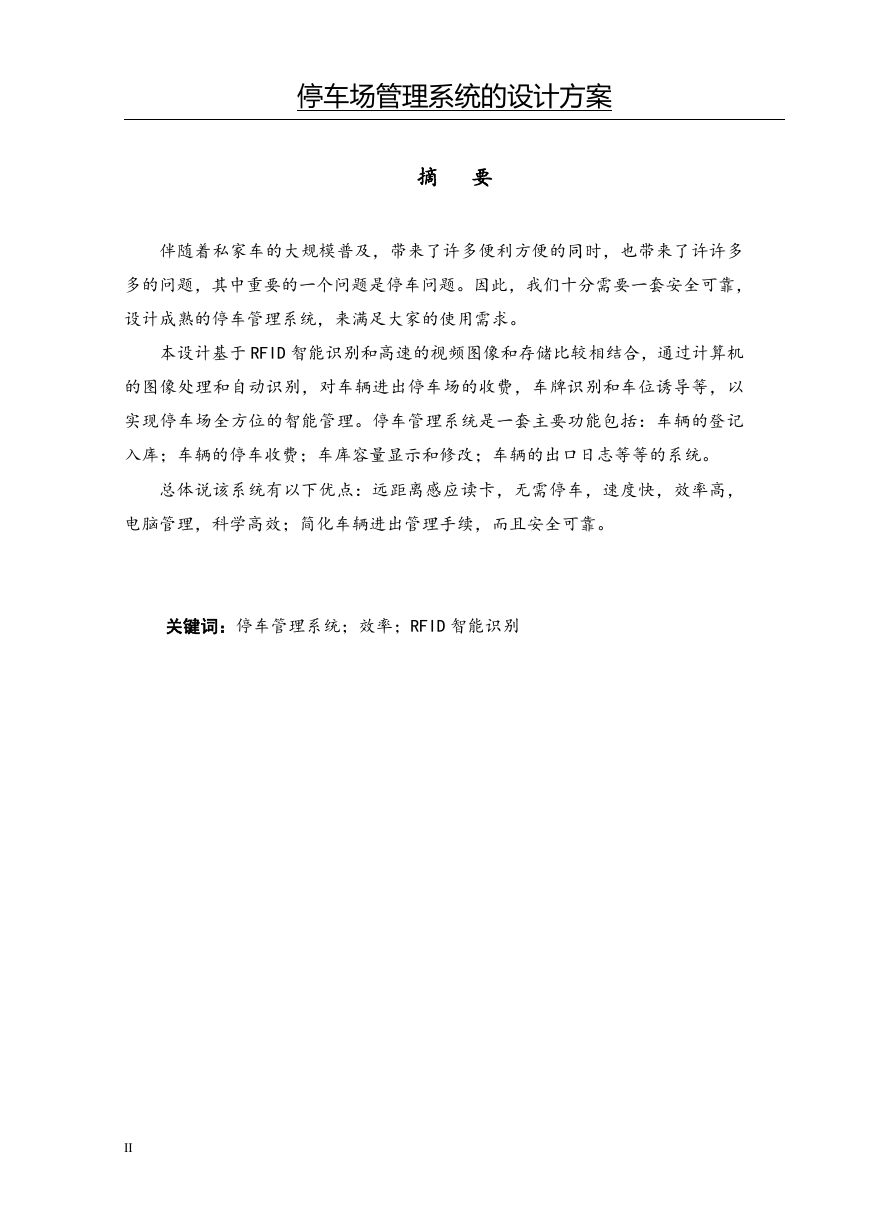

停车场管理系统的设计方案摘要伴随着私家车的大规模普及，带来了许多便利方便的同时，也带来了许许多多的问题，其中重要的一个问题是停车问题。因此，我们十分需要一套安全可靠，设计成熟的停车管理系统，来满足大家的使用需求。本设计基于 RFID 智能识别和高速的视频图像和存储比较相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费，车牌识别和车位诱导等，以实现停车场全方位的智能管理。停车管理系统是一套主要功能包括：车辆的登记入库；车辆的停车收费；车库容量显示和修改；车辆的出口日志等等的系统。总体说该系统有以下优点：远距离感应读卡，无需停车，速度快，效率高，电脑管理，科学高效；简化车辆进出管理手续，而且安全可靠。关键词：停车管理系统；效率；RFID 智能识别 II

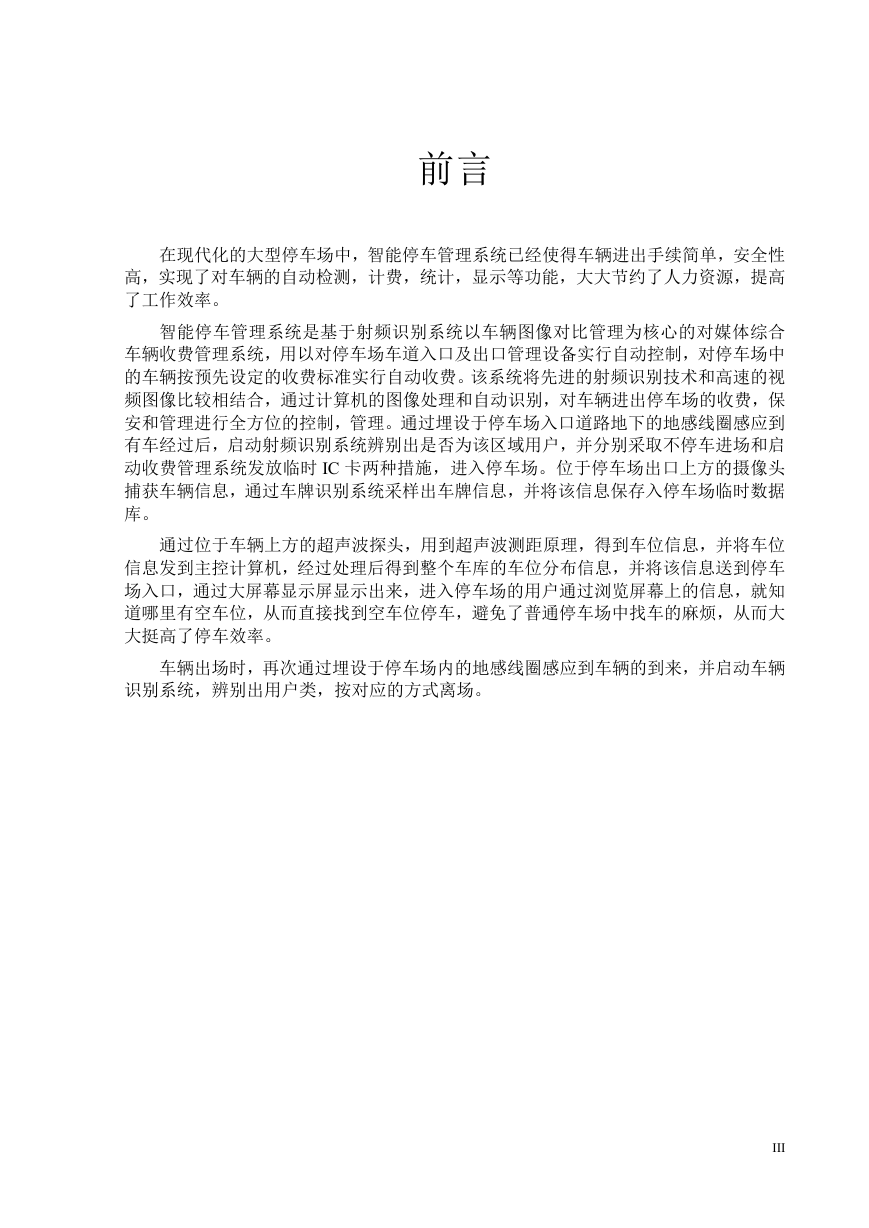

前言在现代化的大型停车场中，智能停车管理系统已经使得车辆进出手续简单，安全性高，实现了对车辆的自动检测，计费，统计，显示等功能，大大节约了人力资源，提高了工作效率。智能停车管理系统是基于射频识别系统以车辆图像对比管理为核心的对媒体综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制，对停车场中的车辆按预先设定的收费标准实行自动收费。该系统将先进的射频识别技术和高速的视频图像比较相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费，保安和管理进行全方位的控制，管理。通过埋设于停车场入口道路地下的地感线圈感应到有车经过后，启动射频识别系统辨别出是否为该区域用户，并分别采取不停车进场和启动收费管理系统发放临时 IC 卡两种措施，进入停车场。位于停车场出口上方的摄像头捕获车辆信息，通过车牌识别系统采样出车牌信息，并将该信息保存入停车场临时数据库。通过位于车辆上方的超声波探头，用到超声波测距原理，得到车位信息，并将车位信息发到主控计算机，经过处理后得到整个车库的车位分布信息，并将该信息送到停车场入口，通过大屏幕显示屏显示出来，进入停车场的用户通过浏览屏幕上的信息，就知道哪里有空车位，从而直接找到空车位停车，避免了普通停车场中找车的麻烦，从而大大挺高了停车效率。车辆出场时，再次通过埋设于停车场内的地感线圈感应到车辆的到来，并启动车辆识别系统，辨别出用户类，按对应的方式离场。 III

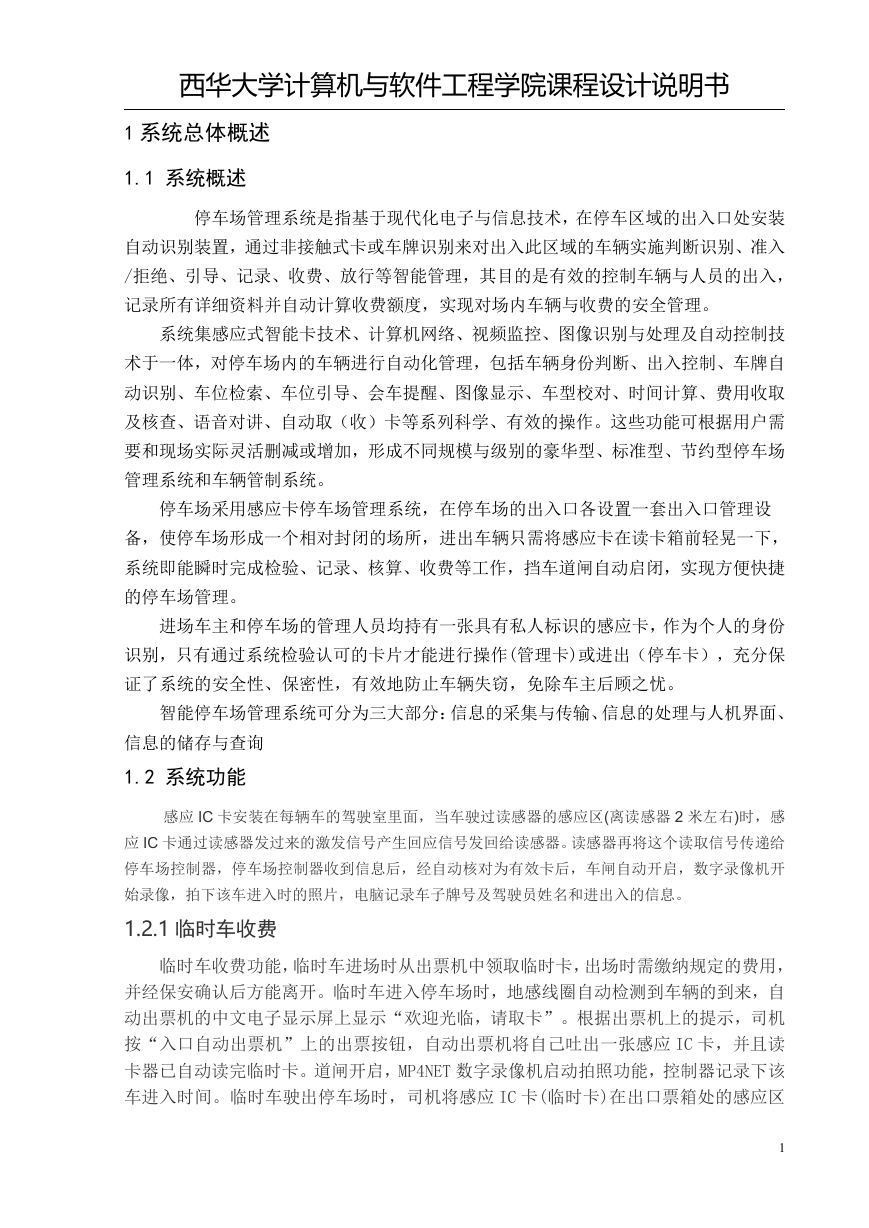

西华大学计算机与软件工程学院课程设计说明书 1 系统总体概述 1.1 系统概述停车场管理系统是指基于现代化电子与信息技术，在停车区域的出入口处安装自动识别装置，通过非接触式卡或车牌识别来对出入此区域的车辆实施判断识别、准入 /拒绝、引导、记录、收费、放行等智能管理，其目的是有效的控制车辆与人员的出入，记录所有详细资料并自动计算收费额度，实现对场内车辆与收费的安全管理。系统集感应式智能卡技术、计算机网络、视频监控、图像识别与处理及自动控制技术于一体，对停车场内的车辆进行自动化管理，包括车辆身份判断、出入控制、车牌自动识别、车位检索、车位引导、会车提醒、图像显示、车型校对、时间计算、费用收取及核查、语音对讲、自动取（收）卡等系列科学、有效的操作。这些功能可根据用户需要和现场实际灵活删减或增加，形成不同规模与级别的豪华型、标准型、节约型停车场管理系统和车辆管制系统。停车场采用感应卡停车场管理系统，在停车场的出入口各设置一套出入口管理设备，使停车场形成一个相对封闭的场所，进出车辆只需将感应卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，挡车道闸自动启闭，实现方便快捷的停车场管理。进场车主和停车场的管理人员均持有一张具有私人标识的感应卡，作为个人的身份识别，只有通过系统检验认可的卡片才能进行操作(管理卡)或进出（停车卡），充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。智能停车场管理系统可分为三大部分：信息的采集与传输、信息的处理与人机界面、信息的储存与查询 1.2 系统功能感应 IC 卡安装在每辆车的驾驶室里面，当车驶过读感器的感应区(离读感器 2 米左右)时，感应 IC 卡通过读感器发过来的激发信号产生回应信号发回给读感器。读感器再将这个读取信号传递给停车场控制器，停车场控制器收到信息后，经自动核对为有效卡后，车闸自动开启，数字录像机开始录像，拍下该车进入时的照片，电脑记录车子牌号及驾驶员姓名和进出入的信息。 1.2.1 临时车收费临时车收费功能，临时车进场时从出票机中领取临时卡，出场时需缴纳规定的费用，并经保安确认后方能离开。临时车进入停车场时，地感线圈自动检测到车辆的到来，自动出票机的中文电子显示屏上显示“欢迎光临，请取卡”。根据出票机上的提示，司机按“入口自动出票机”上的出票按钮，自动出票机将自己吐出一张感应 IC 卡，并且读卡器已自动读完临时卡。道闸开启，MP4NET 数字录像机启动拍照功能，控制器记录下该车进入时间。临时车驶出停车场时，司机将感应 IC 卡(临时卡)在出口票箱处的感应区 1

停车场管理系统的设计方案一晃，停车场控制自动检测出是临时卡，道闸将不会自动开启。出口票箱的中文电子显示屏上显示“请交**元”，司机将卡还给保安，交完费后，保安将各市停车特用发票给司机。交完费后，经保安在收费电脑上确认，道闸开启，数字录像机启动拍照功能，照片存入电脑硬盘，控制器记录下该出场时间。临时车将实行按次和时间停车交费，交费条件由用户自己在电脑的管理软件中设置。 1.2.2 停车场管理停车场管理功能是对停车场信息集中汇总、综合处理、智能反应的核心功能，管理者通过停车场管理功能全面掌控停车场各项信息指标，实现综合发布、统一调度、自动备份、报警提示等功能。 1.2.3 车位引导通过短信查询、网上查询、终端显示等多种方式向驾驶员提供停车场的车位占用状况、内部行驶路线等信息，以优化、便捷的方式引导驾驶员找到停车位。该功能能够减少为寻找车位而耗费的时间，平衡停车在时间与空间上的竞争，改善由寻车位造成的车流拥堵。同时，对提高停车设施使用率、优化停车场经营管理以及促进商业区域的经济活力等方面有着极其重要的作用。 1.2.4 反向寻车在商场、购物中心等大型停车场内，车主在返回停车场时往往由于停车场空间大，环境及标志物类似、方向不易辨别等原因，容易在停车场内迷失方向，找不到自己的车辆。反向寻车功能，通过智能终端或手机短信查询车辆所停的位置及引导路线，方便用户尽快找到车辆停放的区域。 1.2.5 特殊车辆管理特殊车辆管理是智能停车场的一项重要升级功能，利用车位感知、视频识别、智能读卡等技术手段，为特殊车辆提供专属权限，停车场入口能够主动识别特殊车辆身份，自动引导进入专属车位。当特殊车辆的车位被非法占用时，系统自动予以报警。[2] 1.2.6 图像对比对车辆和持卡人在停车场内流动时进行图像存储。文字信息的采集并定期保存以备物管处、交管部门查询。车辆进出停车场时，MP4NET 数字录像机自动启动摄像功能，并将照片文件存储在电脑里。出场时，电脑自动将新照片和该车最后入场的照片进行对比，监控人员能实时监视车辆的安全情况 1.3 主要特点可选用读感距离和近距离两种形式，选远距离时，采用车载有源卡最远可达到 2.5 米。可以根据用户实际需要进行选择。常用卡管理：固定车主使用常用卡，确定有效期限(可精确到分、秒)，在确认的时限内可随意进出车场，否则不能进入车场，常用卡资料包括卡号、车号、有效时间等。 2

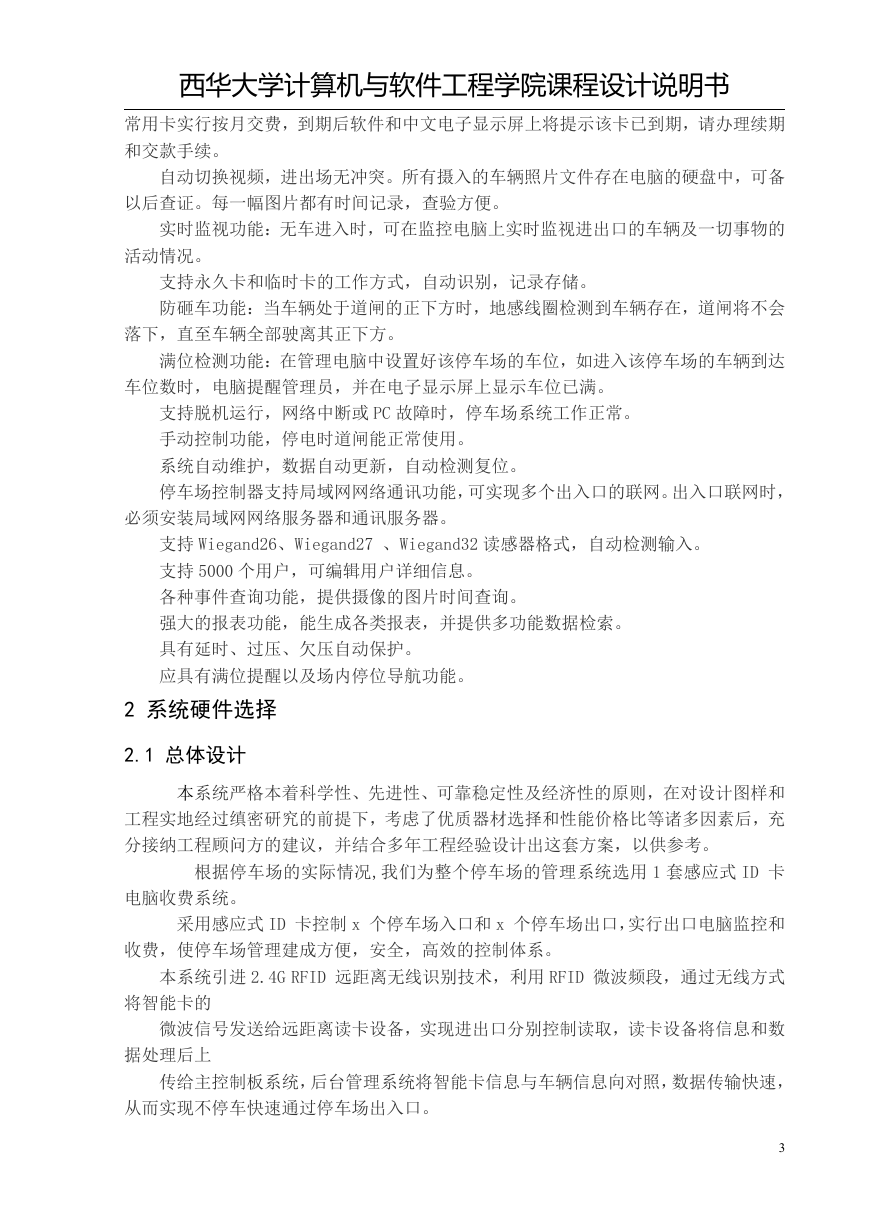

西华大学计算机与软件工程学院课程设计说明书常用卡实行按月交费，到期后软件和中文电子显示屏上将提示该卡已到期，请办理续期和交款手续。自动切换视频，进出场无冲突。所有摄入的车辆照片文件存在电脑的硬盘中，可备以后查证。每一幅图片都有时间记录，查验方便。实时监视功能：无车进入时，可在监控电脑上实时监视进出口的车辆及一切事物的活动情况。支持永久卡和临时卡的工作方式，自动识别，记录存储。防砸车功能：当车辆处于道闸的正下方时，地感线圈检测到车辆存在，道闸将不会落下，直至车辆全部驶离其正下方。满位检测功能：在管理电脑中设置好该停车场的车位，如进入该停车场的车辆到达车位数时，电脑提醒管理员，并在电子显示屏上显示车位已满。支持脱机运行，网络中断或 PC 故障时，停车场系统工作正常。手动控制功能，停电时道闸能正常使用。系统自动维护，数据自动更新，自动检测复位。停车场控制器支持局域网网络通讯功能，可实现多个出入口的联网。出入口联网时，必须安装局域网网络服务器和通讯服务器。支持 Wiegand26、Wiegand27 、Wiegand32 读感器格式，自动检测输入。支持 5000 个用户，可编辑用户详细信息。各种事件查询功能，提供摄像的图片时间查询。强大的报表功能，能生成各类报表，并提供多功能数据检索。具有延时、过压、欠压自动保护。应具有满位提醒以及场内停位导航功能。 2 系统硬件选择 2.1 总体设计本系统严格本着科学性、先进性、可靠稳定性及经济性的原则，在对设计图样和工程实地经过缜密研究的前提下，考虑了优质器材选择和性能价格比等诸多因素后，充分接纳工程顾问方的建议，并结合多年工程经验设计出这套方案，以供参考。根据停车场的实际情况,我们为整个停车场的管理系统选用 1 套感应式 ID 卡电脑收费系统。采用感应式 ID 卡控制 x 个停车场入口和 x 个停车场出口，实行出口电脑监控和收费，使停车场管理建成方便，安全，高效的控制体系。本系统引进 2.4G RFID 远距离无线识别技术，利用 RFID 微波频段，通过无线方式将智能卡的微波信号发送给远距离读卡设备，实现进出口分别控制读取，读卡设备将信息和数据处理后上传给主控制板系统，后台管理系统将智能卡信息与车辆信息向对照，数据传输快速，从而实现不停车快速通过停车场出入口。 3

停车场管理系统的设计方案本系统不仅对月租卡车辆进行收费管理，而且允许外来临时车辆进入停车场并进行临时收费。 2.2 入口设备及流程入口部分主要由入口发卡机、电动栏杆、入口显示屏、智能远距离读卡器、车辆检测设备、对讲机、彩色摄像机组成。临时车进入停车场时，设在车道下的车辆检测线圈检测车到，入口处的发卡机面板显示屏则灯光提示司机按键取卡。司机按键，发卡机内发卡器即发送一张 ID 卡，经输卡机芯传送至出卡口，并完成读卡过程。同时启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入出口收费处的计算机图像数据库中。司机取卡后，电动栏杆起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆。月卡或年卡车辆进入停车场时，直接进入，无须刷卡，当智能远距离读卡器检测到车内的月租卡信号时，道闸直接抬杆，摄像机自动拍摄并上传图片。图 2-1 发卡机停车场车辆检测器装于控制机和道闸控制板上，体积小，安装简易（直接插入即可），它采用了先进的数模转化技术，抗干扰能力强，不怕任何恶劣环境；它含内置式灵敏度调节，通过面板上的拨码开关，还能检测高底盘大卡车或拖挂车；它具有独特的防砸车功能，还具有检测车辆计数功能；外置车辆检测显示，使维护工作人员一目了然，便于适当调整。停车场车辆检测器工作原理：车辆通过埋设在地面的环形线圈，引起线圈磁场的电感量变化，来检测车辆的状况，通过地感本身所带的传感器处理，并上传给控制系统，以此满足交通控制的需要。主要功能： 1.结合道闸实现防砸车和车走自动关闸 2.结合卡机实现一车一卡和压线圈读卡 4
