ANSYS与ADAMS进行联合柔性仿真

一 ANSYS输出.mnf柔性文件

1.1 建立单元

1.2导入模型（.x_t）或者建立模型

1.3 划分单元

1.4建立刚性区域

1.4.1建立主节点component

1.4.3组装主节点和从节点component，形成1个ASSEMBLY

1.4.4建立刚性区域，首先选择上述建立的一个assemble

1.5输出.mnf文件

二 ADAMS进行柔性仿真

2.1 导入.mnf柔性文件

2.2 加边界条件

2.3 求解器

2.4 后处理

2.4.1动画查看

2.4.2 曲线查看

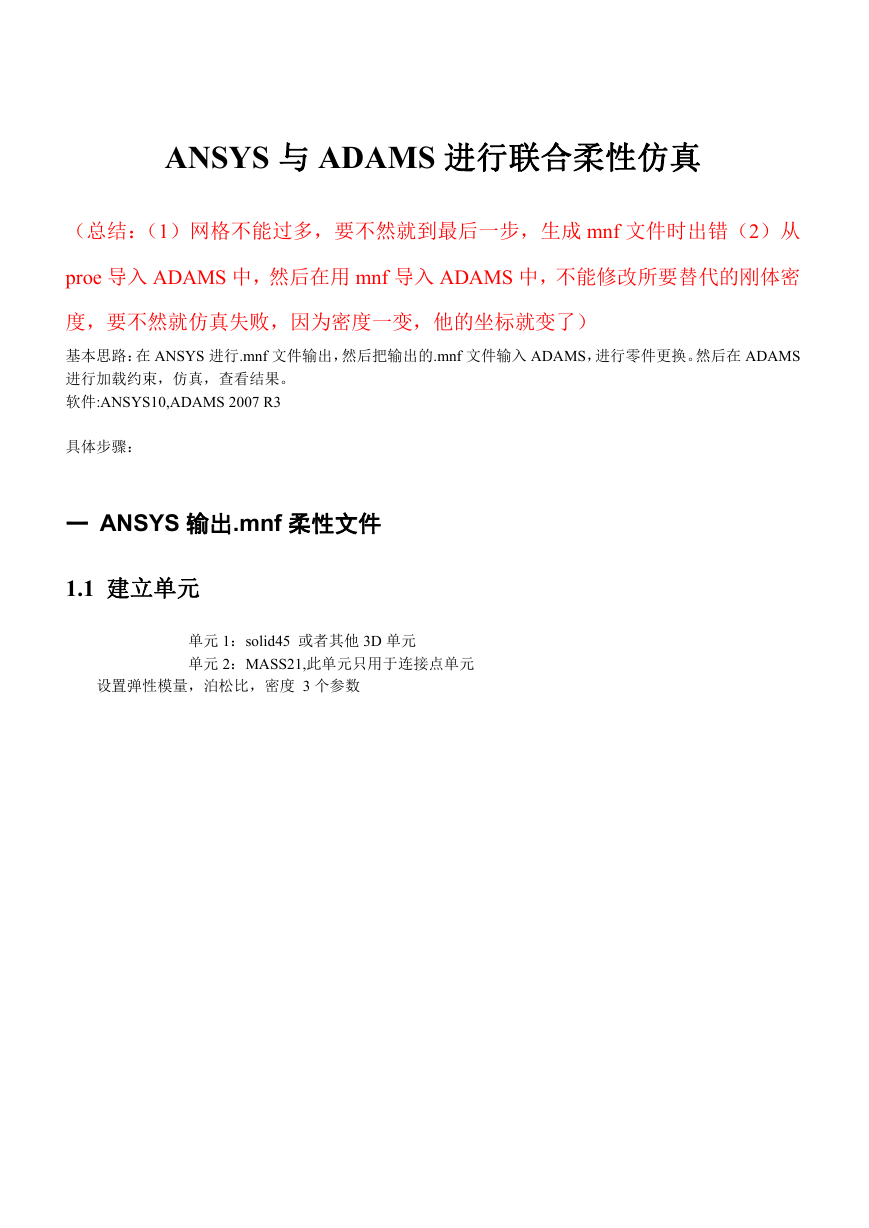

ANSYS 与 ADAMS 进行联合柔性仿真（总结：（1）网格不能过多，要不然就到最后一步，生成 mnf 文件时出错（2）从 proe 导入 ADAMS 中，然后在用 mnf 导入 ADAMS 中，不能修改所要替代的刚体密度，要不然就仿真失败，因为密度一变，他的坐标就变了）基本思路：在 ANSYS 进行.mnf 文件输出，然后把输出的.mnf 文件输入 ADAMS，进行零件更换。然后在 ADAMS 进行加载约束，仿真，查看结果。软件:ANSYS10,ADAMS 2007 R3 具体步骤：一 ANSYS 输出.mnf 柔性文件 1.1 建立单元单元 1：solid45 或者其他 3D 单元单元 2：MASS21,此单元只用于连接点单元设置弹性模量，泊松比，密度 3 个参数

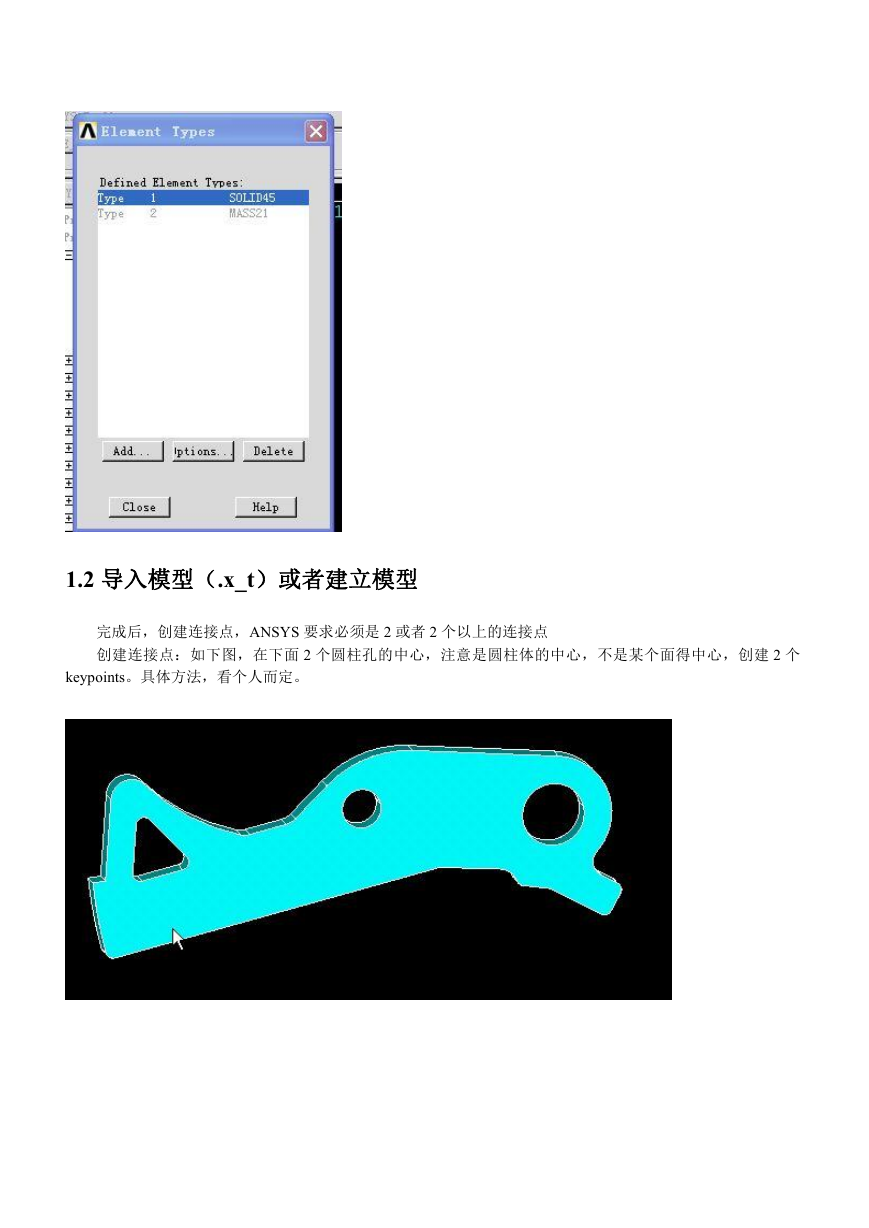

1.2 导入模型（.x_t）或者建立模型完成后，创建连接点，ANSYS 要求必须是 2 或者 2 个以上的连接点创建连接点：如下图，在下面 2 个圆柱孔的中心，注意是圆柱体的中心，不是某个面得中心，创建 2 个 keypoints。具体方法，看个人而定。

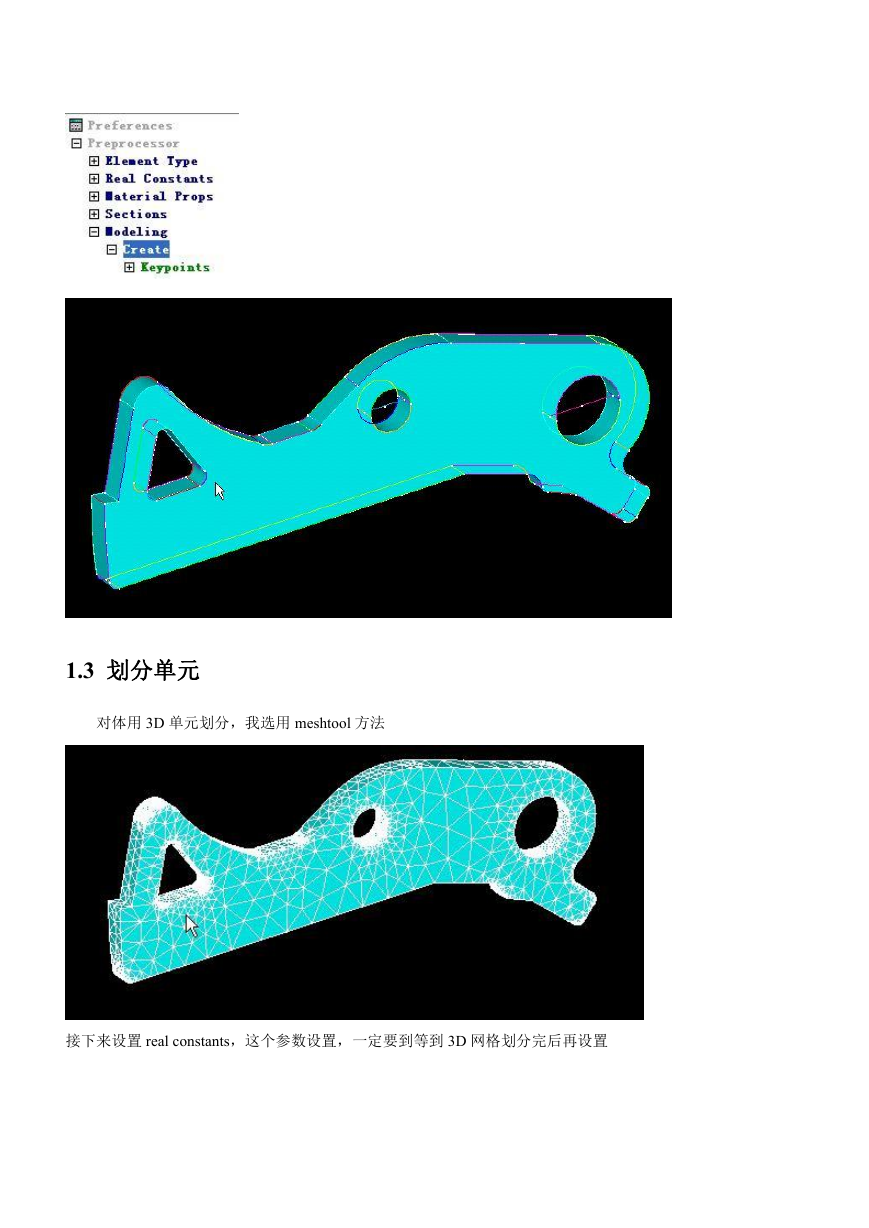

1.3 划分单元对体用 3D 单元划分，我选用 meshtool 方法接下来设置 real constants，这个参数设置，一定要到等到 3D 网格划分完后再设置

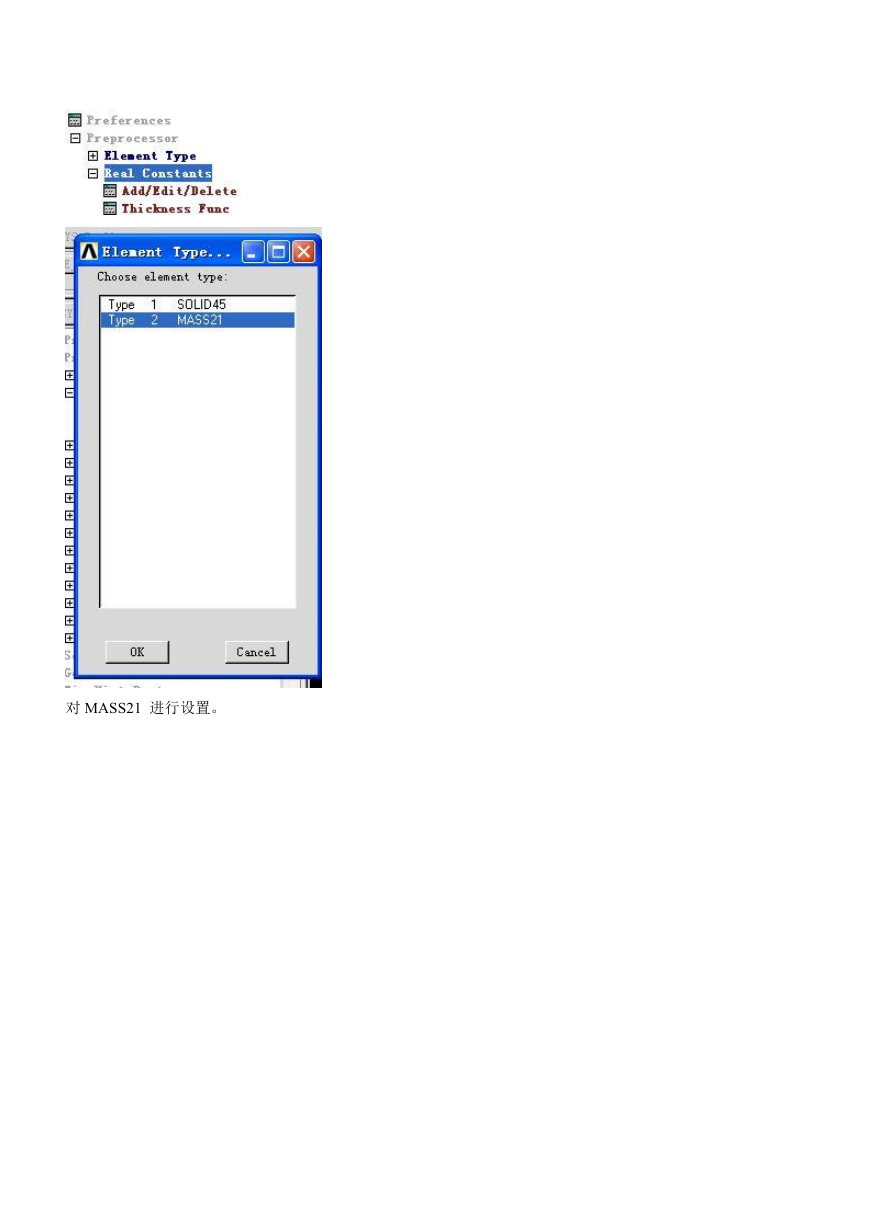

对 MASS21 进行设置。

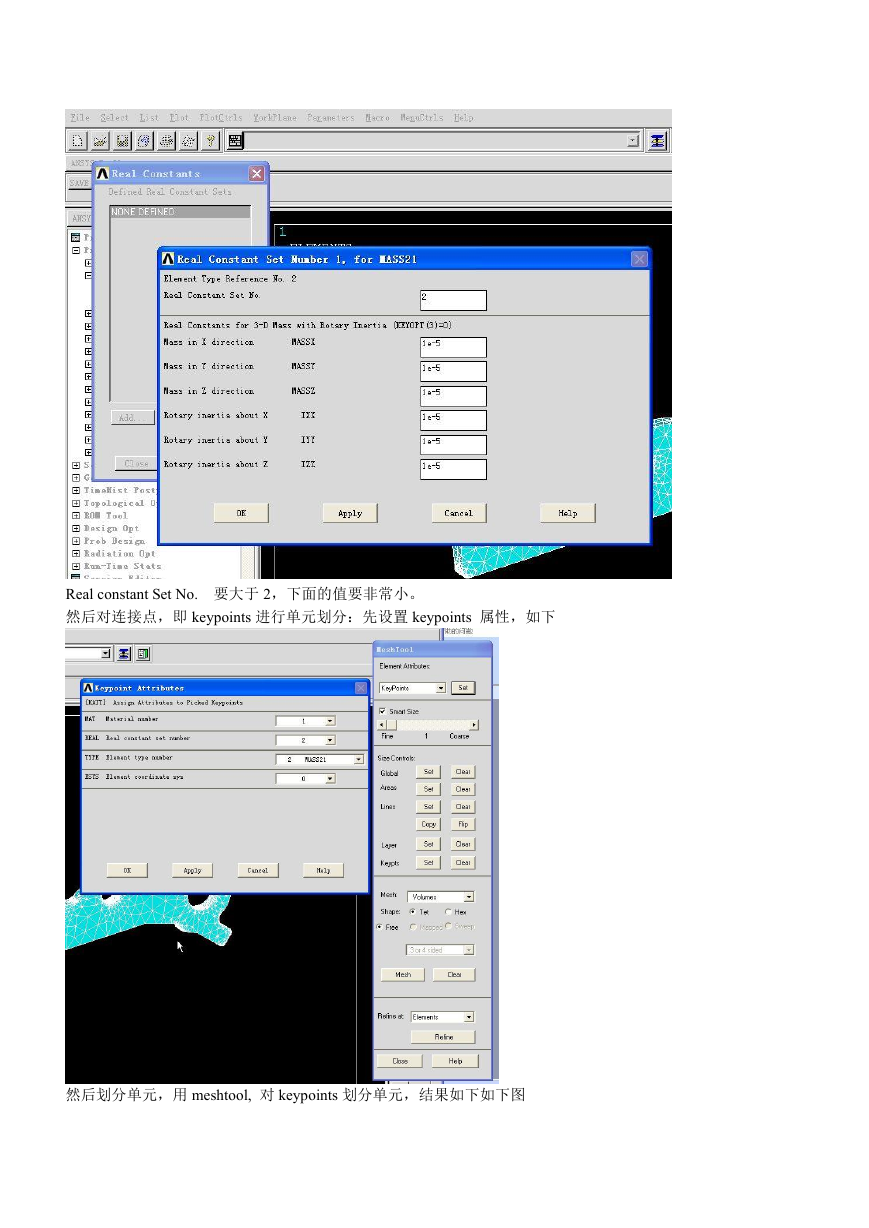

Real constant Set No. 要大于 2，下面的值要非常小。然后对连接点，即 keypoints 进行单元划分：先设置 keypoints 属性，如下然后划分单元，用 meshtool, 对 keypoints 划分单元，结果如下如下图

1.4 建立刚性区域刚性区域都是节点=连接节点+刚柔接触的面上所有节点在 ANSYS 里面，这一步，连接点为主节点，刚柔接触面上的所有节点为从节点首先得按如下 2 个图片进行主节点和从节点节点组合。（或者用循环语句也行）

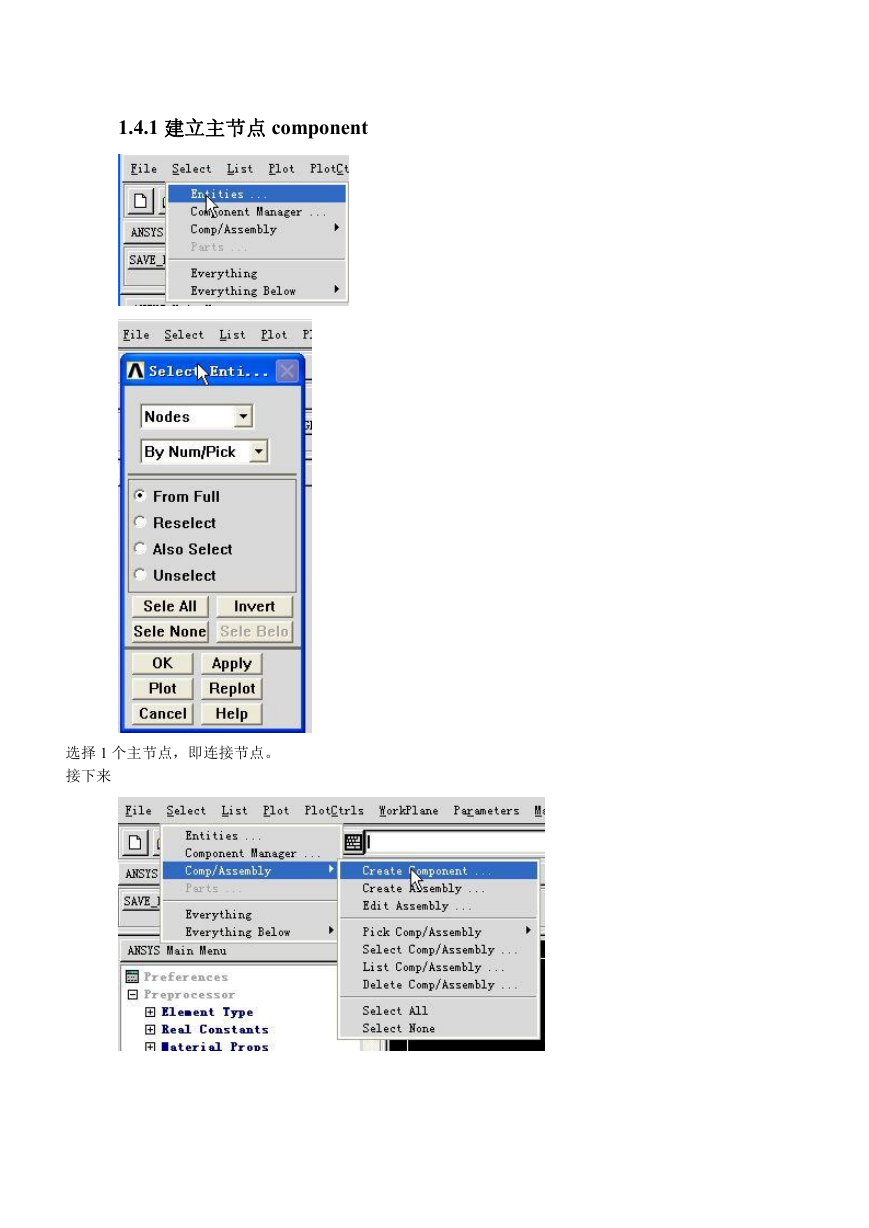

1.4.1 建立主节点 component 选择 1 个主节点，即连接节点。接下来

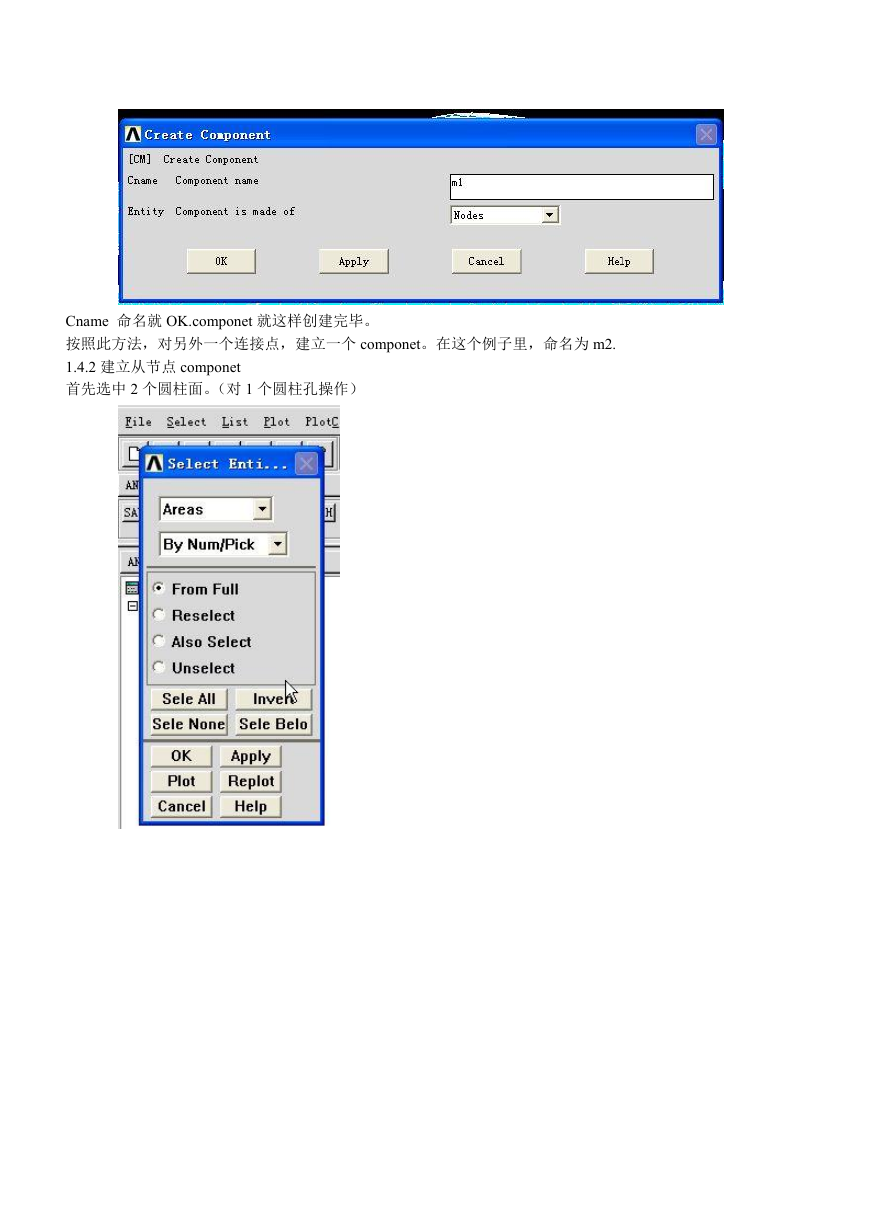

Cname 命名就 OK.componet 就这样创建完毕。按照此方法，对另外一个连接点，建立一个 componet。在这个例子里，命名为 m2. 1.4.2 建立从节点 componet 首先选中 2 个圆柱面。（对 1 个圆柱孔操作）
