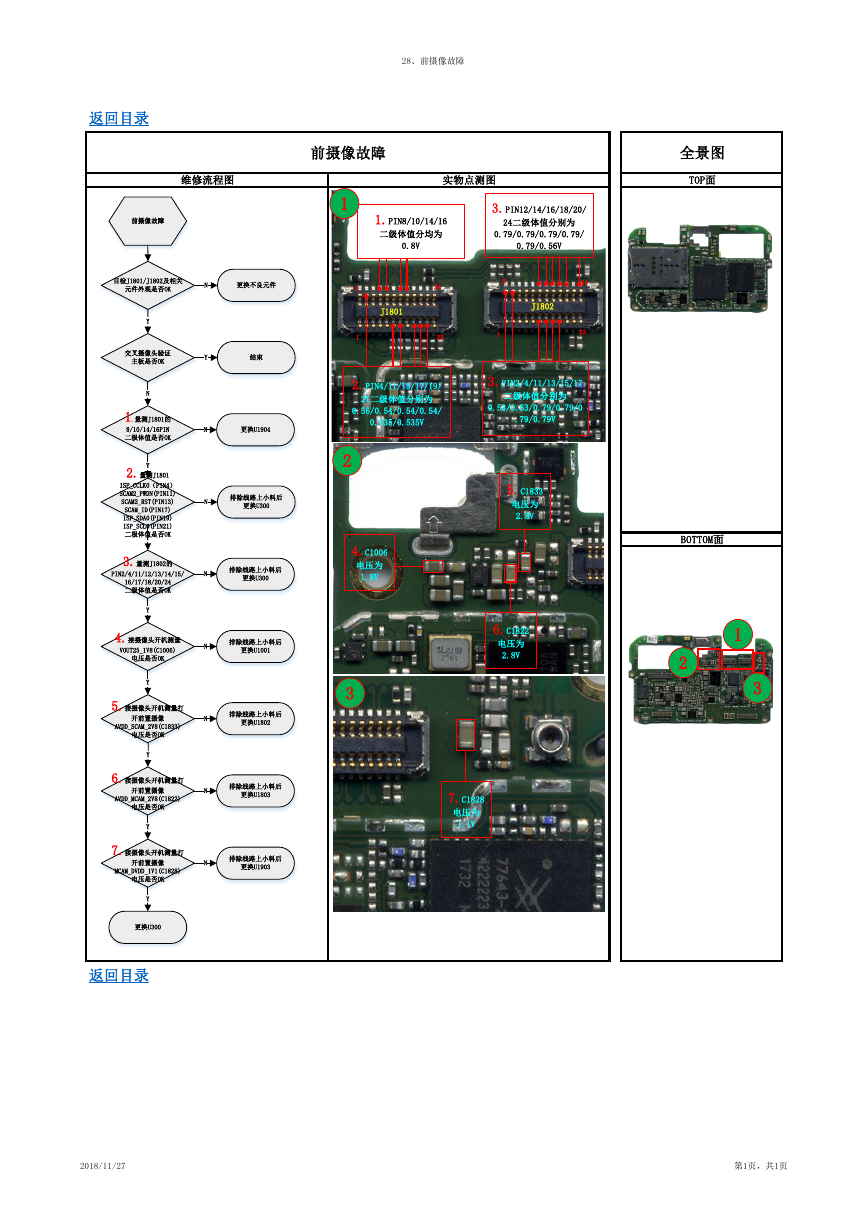

28、前摄像故障 前摄像故障 维修流程图 实物点测图 全景图 TOP面 返回目录 前摄像故障 1.PIN8/10/14/16 二级体值分均为 0.8V 2 1 J1801 24 23 3.PIN12/14/16/18/20/ 24二级体值分别为 0.79/0.79/0.79/0.79/ 0.79/0.56V 2 1 J1802 24 23 2.PIN4/11/13/17/19/ 21二级体值分别为 0.56/0.54/0.54/0.54/ 0.535/0.535V 3.PIN2/4/11/13/15/17 二级体值分别为 0.53/0.53/0.79/0.79/0 .79/0.79V 1 2 4.C1006 电压为 1.8V 3 5.C1833 电压为 2.8V 6.C1822 电压为 2.8V 7.C1828 电压为 1.1V BOTTOM面 2 1 3 目检J1801/J1802及相关 元件外观是否OK N 更换不良元件 Y 交叉摄像头验证 主板是否OK Y 结束 N 1.量测J1801的 8/10/14/16PIN 二极体值是否OK Y 2.量测J1801 N 更换U1904 ISP_CCLK0（PIN4） SCAM2_PWDN(PIN11) SCAM2_RST(PIN13) SCAM_ID(PIN17) ISP_SDA0(PIN19) ISP_SCL0(PIN21) 二极体值是否OK N Y 排除线路上小料后 更换U300 3.量测J1802的 PIN2/4/11/12/13/14/15/ N 16/17/18/20/24 二级体值是否OK 排除线路上小料后 更换U300 N N N N 排除线路上小料后 更换U1001 排除线路上小料后 更换U1802 排除线路上小料后 更换U1803 排除线路上小料后 更换U1903 Y 4.接摄像头开机测量 VOUT25_1V8(C1006) 电压是否OK Y 5.接摄像头开机测量打 开前置摄像 AVDD_SCAM_2V8(C1833) 电压是否OK Y 6.接摄像头开机测量打 开前置摄像 AVDD_MCAM_2V8(C1822) 电压是否OK Y 7.接摄像头开机测量打 开前置摄像 MCAM_DVDD_1V1(C1828) 电压是否OK Y 更换U300 返回目录 2018/11/27 第1页，共1页
