PJLink Specifications Version1.00 2005.11.24 PJLink规格版本1.00 2005.11.24 JAPAN BUSINESS MACHINE AND INFORMATION SYSTEM INDUSTRIES ASSOCIATION 1/29

PJLink Specifications Version1.00 2005.11.24 目录 1. 概观 ................................................................................................................................................................ 3 2. 命令格式 ......................................................................................................................................................... 4 2.1. 命令行 ................................................................................................................................................. 4 2.2. 响应线 ................................................................................................................................................. 4 2.3. 设置命令 .............................................................................................................................................. 5 2.4. 获取命令 .............................................................................................................................................. 5 2.5. 格式 ..................................................................................................................................................... 6 3. 协议 ................................................................................................................................................................ 7 4. 命令说明 ......................................................................................................................................................... 8 4.1. 电源控制指令 POWR ................................................................................................... 8 4.2. 电源状态查询 POWR？ .............................................................................................................. 9 4.3. 输入切换指令 INPT ..................................................................................................... 10 4.4. 输入切换查询 INPT？ ............................................................................................................. 11 4.5. 静音指令 AVMT ................................................................................................................................ 12 4.6. 静音状态查询 AVMT？ .............................................................................................................. 13 4.7. 错误状态查询 ERST？ ............................................................................................................. 14 4.8. 灯号/灯光小时查询 LAMP？ ................................................................................... 15 4.9. 输入切换列表查询 INST？ ................................................................................................... 17 4.10. 投影机名称查询名称？ ...................................................................................................... 18 4.11. 制造名称信息查询 4.12. 产品名称信息查询 4.13. 其他信息查询 4.14. 班级信息查询 INF1？ .............................................................................. 19 INF2？ ...................................................................................... 20 INFO？ ................................................................................................... 21 CLSS？ .................................................................................................... 22 5. 认证 .............................................................................................................................................................. 23 5.1. 认证程序 ............................................................................................................................................ 23 5.2. 没有认证程序（安全无效） ............................................................................................................... 25 5.3. 连续的命令传输在同一个连接上 ........................................................................................................ 25 5.4. 断开 ................................................................................................................................................... 25 6. 应用公约 ....................................................................................................................................................... 29 JAPAN BUSINESS MACHINE AND INFORMATION SYSTEM INDUSTRIES ASSOCIATION 2/29

PJLink Specifications Version1.00 2005.11.24 1. 概观随着个人电脑普及，投影机的需求量不断增加，许多制造商纷纷进入投影机市场。随着数字媒体近期的多元化和IP网络的发展，具有较高实用价值的投影机，即网络支持正在市场上。网络投影仪为用户提供了极大的便利：放置位置和距离的限制得到放宽，可以同时控制和监控多台投影仪。但是，由于制造商在控制系统配置和命令类型方面的差异，可能会损害其便利性。特定制造商提供的投影机控制软件只能用于由同一制造商生产的投影机，并且在同时控制/监控具有不同控制系统和命令类型的多台投影机的大型系统中将无法使用。一些用户自主开发了非常复杂的控制软件。为了消除这种不便，并推广网络投影仪，JBMIA一直致力于控制投影仪的协议标准化。因此，设计了投影仪的标准协议“PJLink”。 “PJLink”定义如下： - 通过网络连接投影机的程序 - 安全 - 控制命令形式将有可能控制/监视不同制造商或型号的投影机如果投影机支持“PJLink”控制投影机的标准协议，则为单一应用软件。因此，用户便利性将大大提高。尤其是，引进投影机作为系统一部分的时间和成本将会减少，鼓励大规模地将投影机引入公司和组织。本规范只定义了执行投影机基本控制的第1类。另外，在PJLink中，还要根据功能和应用对其他类逐个进行定义。本文件是为了补充日文文件而编写的，日文文件优先于本文件的任何内容。赔偿条件 A. JBMIA对规格不提供任何担保或支持服务。 B. JBMIA不承担有关规格的查询，更正，版本更新，支持或维护的义务。 C. JBMIA不承担任何责任，直接或间接地由用户使用说明书引起的任何损害或责任（包括收入或利润损失）。 JAPAN BUSINESS MACHINE AND INFORMATION SYSTEM INDUSTRIES ASSOCIATION 3/29

PJLink Specifications Version1.00 2005.11.24 2. 命令格式 2.1. 命令行 PJLINK命令行的结构如下：头 +类 2个字节指挥机构 4字节分隔器（空间） 1个字节传输参数 128字节或更少终结者（CR） 1个字节所有PJLINK命令行无一例外都以'％'开始。添加到PJLINK头“％”是一个1字节的ASCII数字字符，显示PJLINK类。由于这些规范草案定义了1类，因此增加了“1”。命令主体是为每个命令预先确定的一个4字节固定长度的字符串。分隔符将命令主体与传输参数分开。在命令行中，空格字符（空格：0x20）始终用作分隔符。传输参数是一个可变长度的字符串，最多可包含128个字节。所有命令行以终止符（回车代码（CR）：0x0d）结束。命令主体不区分大小写。根据每个命令的规范，传输参数可以是区分大小写的。 2.2. 响应线对PJLINK命令的响应结构（以下简称“响应”）如下：头 +类指挥机构分隔符响应参数（=） 2个字节 4字节 1个字节 128字节或更少终结者（CR） 1个字节响应的标题和类与命令的标题和类相同。命令主体包含投影机接收的整个命令行。分隔符将命令主体与响应参数分开。与命令的情况不同，“=”（等于：0x3d）总是用于响应的分隔符。响应参数包含对命令的响应的描述。该参数是一个可变长度的字符串，最多可包含128个字节。所有响应都以终止符（回车代码（CR）：0x0d）结束。命令主体不区分大小写。当按照每个命令的规范处理为任意字符串时，响应参数可能区分大小写。 JAPAN BUSINESS MACHINE AND INFORMATION SYSTEM INDUSTRIES ASSOCIATION 4/29

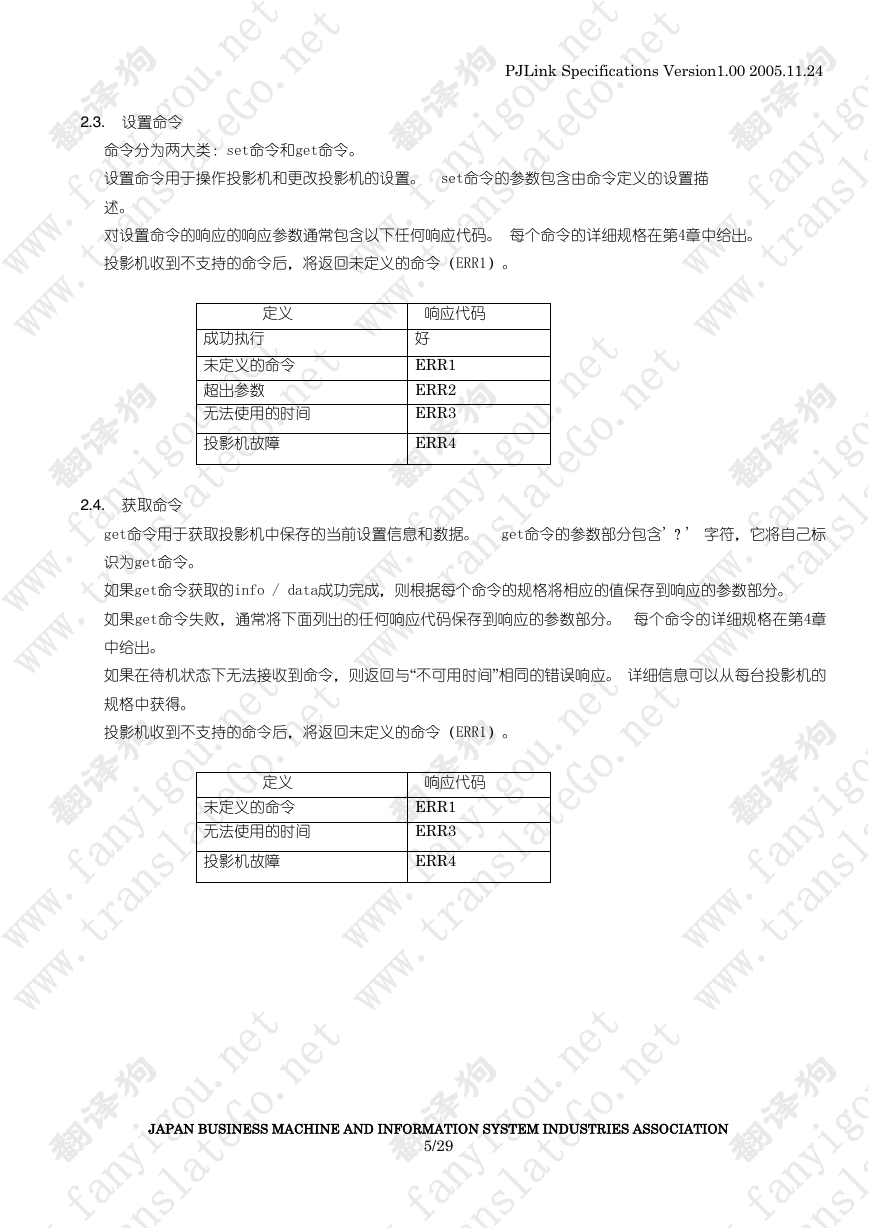

PJLink Specifications Version1.00 2005.11.24 2.3. 设置命令命令分为两大类：set命令和get命令。设置命令用于操作投影机和更改投影机的设置。 set命令的参数包含由命令定义的设置描述。对设置命令的响应的响应参数通常包含以下任何响应代码。每个命令的详细规格在第4章中给出。投影机收到不支持的命令后，将返回未定义的命令（ERR1）。定义响应代码成功执行未定义的命令超出参数无法使用的时间投影机故障好 ERR1 ERR2 ERR3 ERR4 2.4. 获取命令 get命令用于获取投影机中保存的当前设置信息和数据。 get命令的参数部分包含'？' 字符，它将自己标识为get命令。如果get命令获取的info / data成功完成，则根据每个命令的规格将相应的值保存到响应的参数部分。如果get命令失败，通常将下面列出的任何响应代码保存到响应的参数部分。每个命令的详细规格在第4章中给出。如果在待机状态下无法接收到命令，则返回与“不可用时间”相同的错误响应。详细信息可以从每台投影机的规格中获得。投影机收到不支持的命令后，将返回未定义的命令（ERR1）。定义响应代码未定义的命令无法使用的时间投影机故障 ERR1 ERR3 ERR4 JAPAN BUSINESS MACHINE AND INFORMATION SYSTEM INDUSTRIES ASSOCIATION 5/29

PJLink Specifications Version1.00 2005.11.24 2.5. 格式 ■ 设置命令 1个字节 % 1个字节类 4字节命令 1个字节空间可变长度传输参数 1个字节回车代码（CR） [成功执行]回应 1个字节 % 1个字节类 4字节命令 1个字节 = 2个字节好 1个字节回车代码（CR） [未定义命令]响应 1个字节 % 1个字节类 4字节命令 1个字节 = 4字节 ERR1 1个字节回车代码（CR） [超出参数]响应 1个字节 % 1个字节类 4字节命令 1个字节 = 4字节 ERR2 1个字节回车代码（CR） [不可用时间]响应 1个字节 % 1个字节类 4字节命令 1个字节 = 4字节 ERR3 1个字节回车代码（CR） [投影机故障]响应 1个字节 % 1个字节类 4字节命令 1个字节 = 4字节 ERR4 1个字节回车代码（CR） ■ 获取命令 1个字节 % 1个字节类 4字节命令 1个字节空间 1个字节 ? 1个字节回车代码（CR） [成功执行]回应 1个字节 % 1个字节类 4字节命令 1个字节 = 可变长度响应参数 1个字节回车代码（CR） [未定义命令]响应 1个字节 % 1个字节类 4字节命令 1个字节 = 4字节 ERR1 1个字节回车代码（CR） [不可用时间]响应 1个字节 % 1个字节类 4字节命令 1个字节 = 4字节 ERR3 1个字节回车代码（CR） [投影机故障]响应 1个字节 % 1个字节类 4字节命令 1个字节 = 4字节 ERR4 1个字节回车代码（CR） JAPAN BUSINESS MACHINE AND INFORMATION SYSTEM INDUSTRIES ASSOCIATION 6/29

PJLink Specifications Version1.00 2005.11.24 3. 协议 TCP / IP协议用于适应性投影仪和控制PC之间的通信。投影机被设置为服务器，控制器被设置为客户机。换句话说，通信的建立和终止由客户端控制器决定（以下简称“控制器”）。端口名称 PJLink的 TCP 4352港口要操作多台投影机，CONTROLLER将为每台投影机创建一个TCP / IP会话。控制器通过IP地址识别每台投影机。 CONTROLLER通过发送PJLINK命令来控制投影机。收到命令后，投影机返回预定的PJLINK响应。这种发送和响应达到了控制通信的最小单位。 PJLINK命令的细节和对它们的响应在第4章中给出。 JAPAN BUSINESS MACHINE AND INFORMATION SYSTEM INDUSTRIES ASSOCIATION 7/29

PJLink Specifications Version1.00 2005.11.24 4. 命令说明 4.1. 电源控制指令 POWR 开机（指示灯）指示以十六进制表示的字符代码字符 25 % 关机（待机）指令以十六进制表示的字符代码字符 25 % 31 1 31 1 50 P 50 P 4f O 4f O 57 W 57 W 52 R 52 R 20 （SP ） 20 （SP ） 31 1 30 0 0d （CR ） 0d （CR ）响应执行成功（包括开机状态下的开机指令和关机状态下的关机指令）以十六进制表示的字符代码外的参数字符以十六进制表示的字符代码字符 25 % 31 1 25 31 % 1 无法使用的时间以十六进制表示的字符代码字符 25 % 投影机故障以十六进制表示的字符代码字符 25 % 1 31 50 1 31 50 P 4f O 50 P P 50 P 4f O 4f O 4f O 57 W 52 R 57 W 57 52 W 57 W R 52 R 52 R 3d = 3d 45 = E 52 R 3d 45 52 = 3d = E 45 E R 52 R 4f O 4b K 52 32 R 2 52 33 R 52 R 3 34 4 0d （CR ） 0d （CR ） 0d （CR ） 0d （CR ） *命令不区分大小写。 JAPAN BUSINESS MACHINE AND INFORMATION SYSTEM INDUSTRIES ASSOCIATION 8/29
