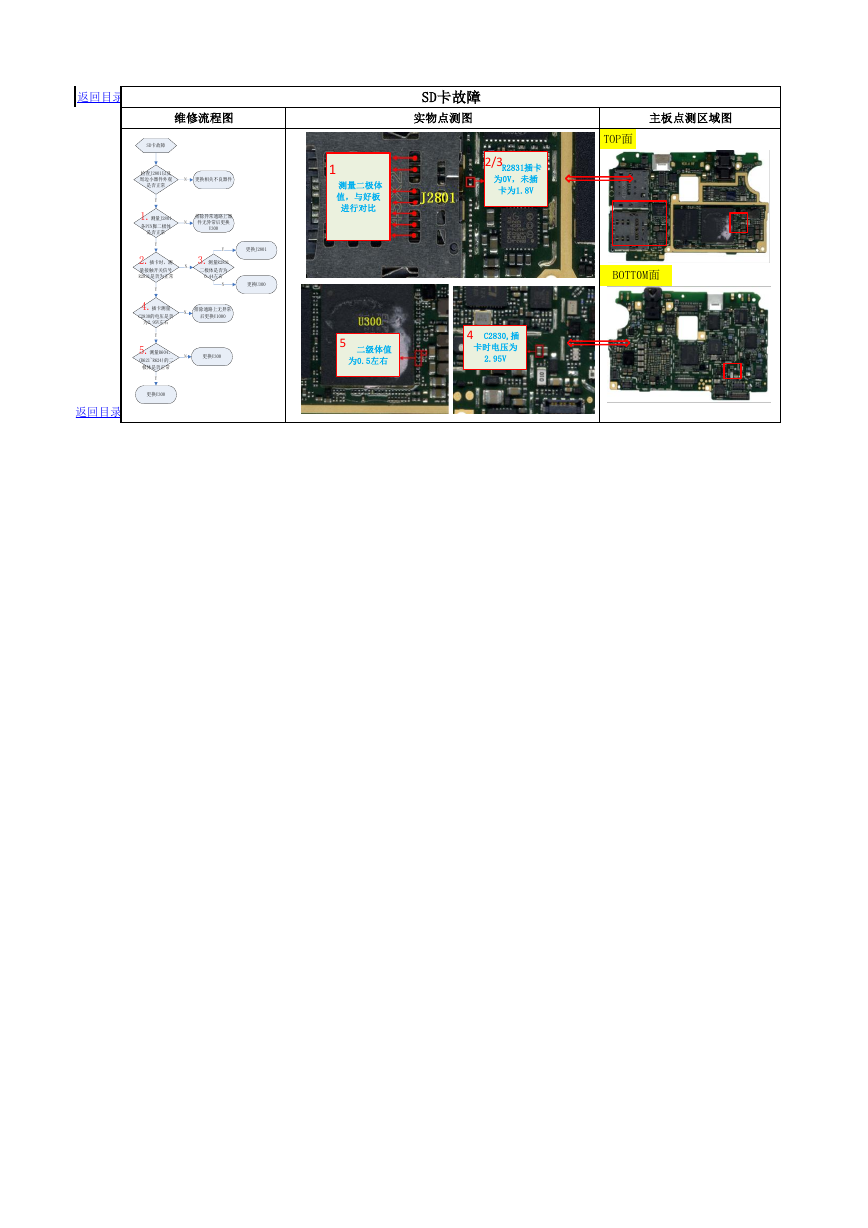

返回目录 维修流程图 SD卡故障 实物点测图 1 测量二极体 值，与好板 进行对比 2/3 R2831插卡 为0V，未插 卡为1.8V 5 二级体值 为0.5左右 4 C2830,插 卡时电压为 2.95V 返回目录 主板点测区域图 TOP面 BOTT0M面 SD卡故障检查J2801以及周边小器件外观是否正常更换相关不良器件N1.测量J2801各PIN脚二极体是否正常Y排除异常通路上器件无异常后更换U300N2.插卡时，测量接触开关信号R2831是否为正常Y更换J2801N4.插卡测量C2830的电压是否为2.95V左右Y排除通路上无异常后更换U1000N5.测量R604、(R621~R624)的二极体是否正常Y更换U300更换U300YN3.测量R2831二极体是否为0.44左右更换U300YN
