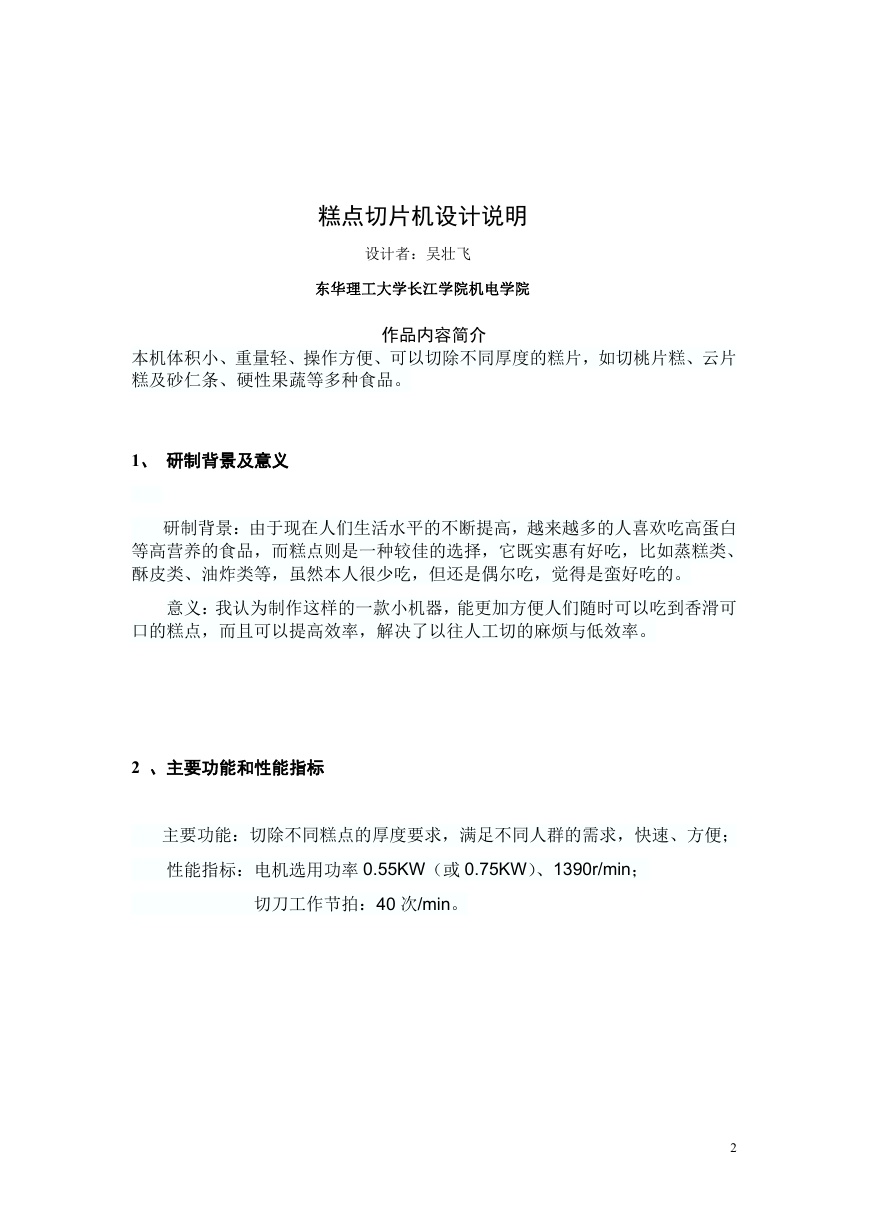

糕点切片机设计说明
设计者:吴壮飞
东华理工大学长江学院机电学院
作品内容简介
本机体积小、重量轻、操作方便、可以切除不同厚度的糕片,如切桃片糕、云片
糕及砂仁条、硬性果蔬等多种食品。
1、 研制背景及意义
研制背景:由于现在人们生活水平的不断提高,越来越多的人喜欢吃高蛋白
等高营养的食品,而糕点则是一种较佳的选择,它既实惠有好吃,比如蒸糕类、
酥皮类、油炸类等,虽然本人很少吃,但还是偶尔吃,觉得是蛮好吃的。
意义:我认为制作这样的一款小机器,能更加方便人们随时可以吃到香滑可
口的糕点,而且可以提高效率,解决了以往人工切的麻烦与低效率。
2 、主要功能和性能指标
主要功能:切除不同糕点的厚度要求,满足不同人群的需求,快速、方便;
性能指标:电机选用功率 0.55KW(或 0.75KW)、1390r/min;
切刀工作节拍:40 次/min。
2
3、 设计方案

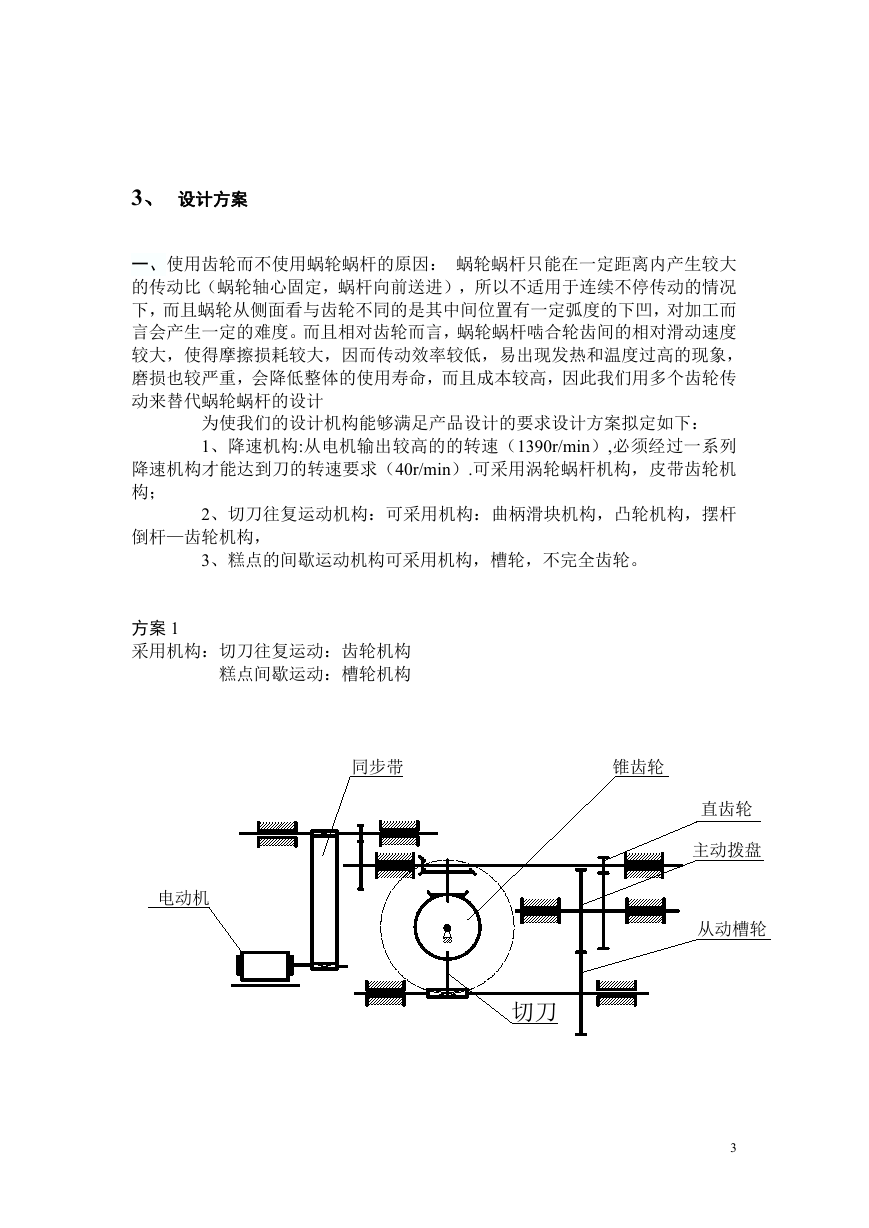

一、使用齿轮而不使用蜗轮蜗杆的原因: 蜗轮蜗杆只能在一定距离内产生较大
的传动比(蜗轮轴心固定,蜗杆向前送进),所以不适用于连续不停传动的情况
下,而且蜗轮从侧面看与齿轮不同的是其中间位置有一定弧度的下凹,对加工而
言会产生一定的难度。而且相对齿轮而言,蜗轮蜗杆啮合轮齿间的相对滑动速度
较大,使得摩擦损耗较大,因而传动效率较低,易出现发热和温度过高的现象,
磨损也较严重,会降低整体的使用寿命,而且成本较高,因此我们用多个齿轮传
动来替代蜗轮蜗杆的设计
为使我们的设计机构能够满足产品设计的要求设计方案拟定如下:
1、降速机构:从电机输出较高的的转速(1390r/min),必须经过一系列
降速机构才能达到刀的转速要求(40r/min).可采用涡轮蜗杆机构,皮带齿轮机
构;
2、切刀往复运动机构:可采用机构:曲柄滑块机构,凸轮机构,摆杆
倒杆—齿轮机构,
3、糕点的间歇运动机构可采用机构,槽轮,不完全齿轮。
方案 1
采用机构:切刀往复运动:齿轮机构
糕点间歇运动:槽轮机构
同步带
锥齿轮
电动机
切刀
直齿轮
主动拨盘
从动槽轮
3

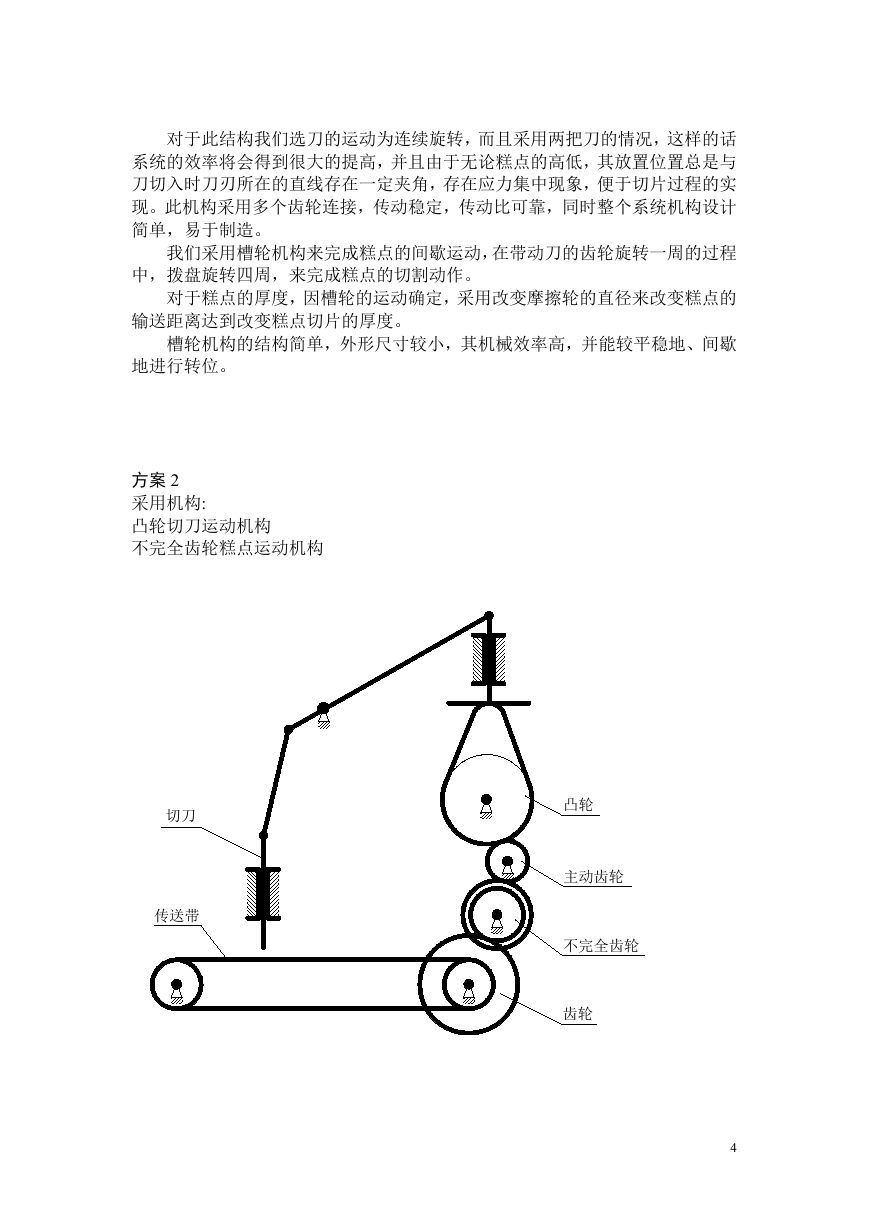

对于此结构我们选刀的运动为连续旋转,而且采用两把刀的情况,这样的话
系统的效率将会得到很大的提高,并且由于无论糕点的高低,其放置位置总是与
刀切入时刀刃所在的直线存在一定夹角,存在应力集中现象,便于切片过程的实
现。此机构采用多个齿轮连接,传动稳定,传动比可靠,同时整个系统机构设计
简单,易于制造。
我们采用槽轮机构来完成糕点的间歇运动,在带动刀的齿轮旋转一周的过程
中,拨盘旋转四周,来完成糕点的切割动作。
对于糕点的厚度,因槽轮的运动确定,采用改变摩擦轮的直径来改变糕点的
输送距离达到改变糕点切片的厚度。
槽轮机构的结构简单,外形尺寸较小,其机械效率高,并能较平稳地、间歇
地进行转位。
方案 2
采用机构:
凸轮切刀运动机构
不完全齿轮糕点运动机构
切刀
传送带
凸轮
主动齿轮
不完全齿轮
齿轮
4

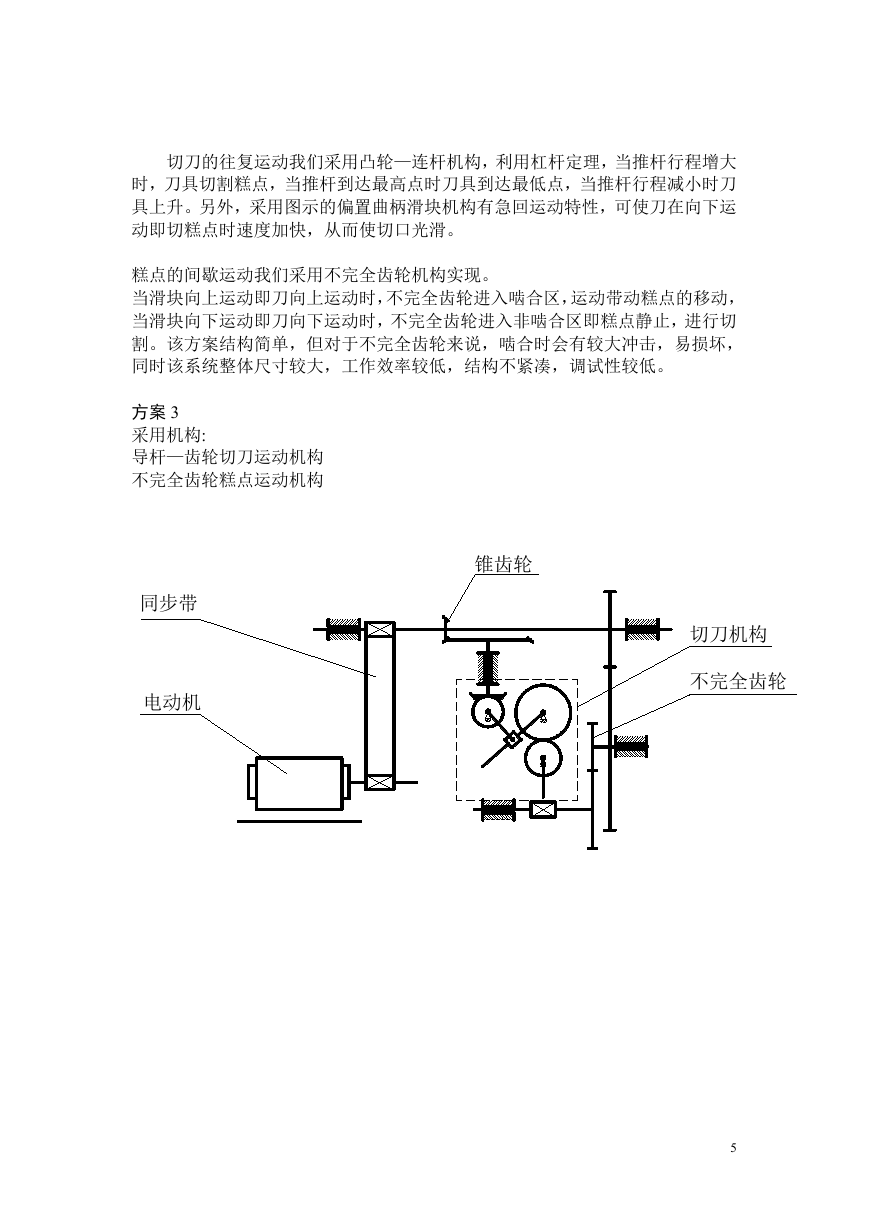

切刀的往复运动我们采用凸轮—连杆机构,利用杠杆定理,当推杆行程增大
时,刀具切割糕点,当推杆到达最高点时刀具到达最低点,当推杆行程减小时刀
具上升。另外,采用图示的偏置曲柄滑块机构有急回运动特性,可使刀在向下运
动即切糕点时速度加快,从而使切口光滑。
糕点的间歇运动我们采用不完全齿轮机构实现。
当滑块向上运动即刀向上运动时,不完全齿轮进入啮合区,运动带动糕点的移动,
当滑块向下运动即刀向下运动时,不完全齿轮进入非啮合区即糕点静止,进行切
割。该方案结构简单,但对于不完全齿轮来说,啮合时会有较大冲击,易损坏,
同时该系统整体尺寸较大,工作效率较低,结构不紧凑,调试性较低。
方案 3
采用机构:
导杆—齿轮切刀运动机构
不完全齿轮糕点运动机构
同步带
电动机
锥齿轮
切刀机构
不完全齿轮
5
锥齿轮
直齿轮
切刀
切刀机构

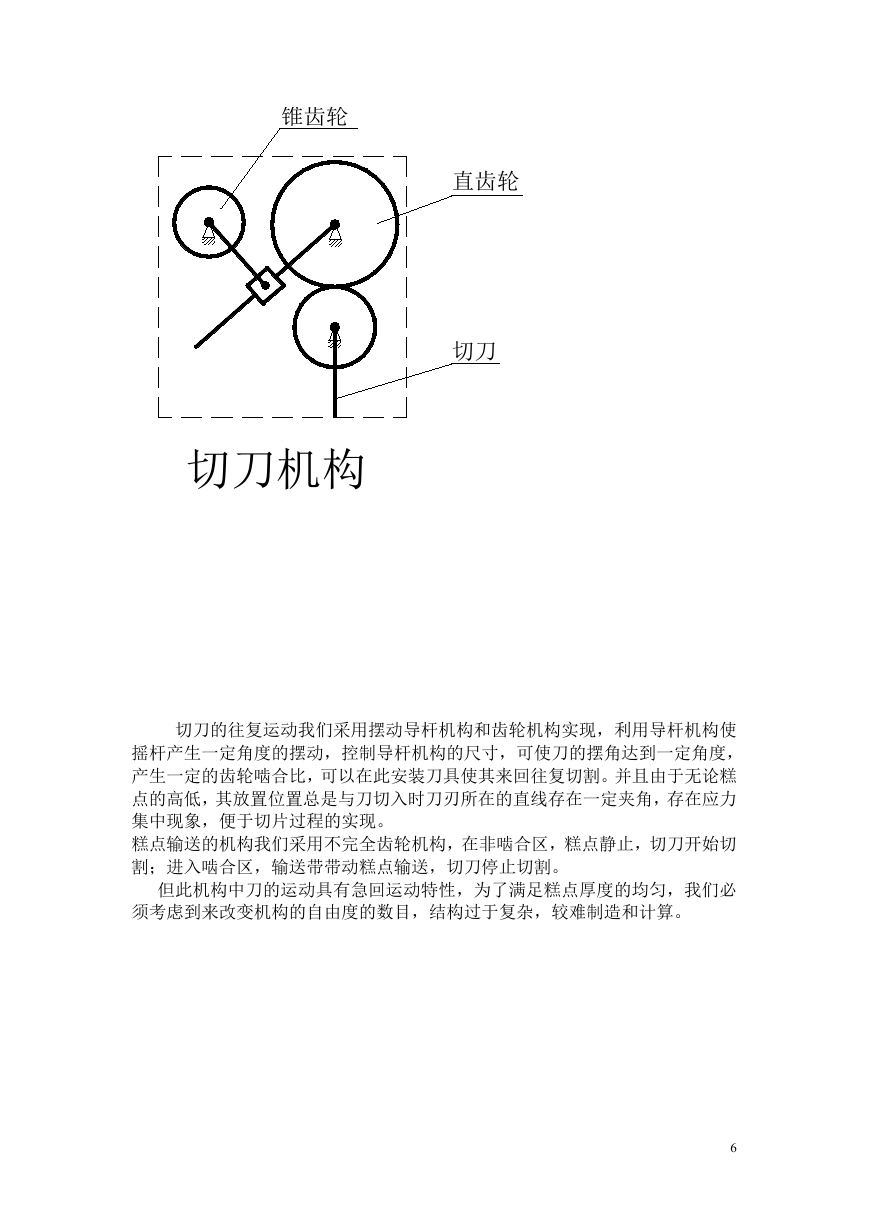

切刀的往复运动我们采用摆动导杆机构和齿轮机构实现,利用导杆机构使
摇杆产生一定角度的摆动,控制导杆机构的尺寸,可使刀的摆角达到一定角度,
产生一定的齿轮啮合比,可以在此安装刀具使其来回往复切割。并且由于无论糕
点的高低,其放置位置总是与刀切入时刀刃所在的直线存在一定夹角,存在应力
集中现象,便于切片过程的实现。
糕点输送的机构我们采用不完全齿轮机构,在非啮合区,糕点静止,切刀开始切
割;进入啮合区,输送带带动糕点输送,切刀停止切割。
但此机构中刀的运动具有急回运动特性,为了满足糕点厚度的均匀,我们必
须考虑到来改变机构的自由度的数目,结构过于复杂,较难制造和计算。
6
二、主要工作机构的运动循环图:
225°
送
料
空
程
°
停
带
第
一
把
刀
切
传 送
第 二
带
把
停
电动机
连续旋
转
刀
切
空
程
送
料
°
送
传

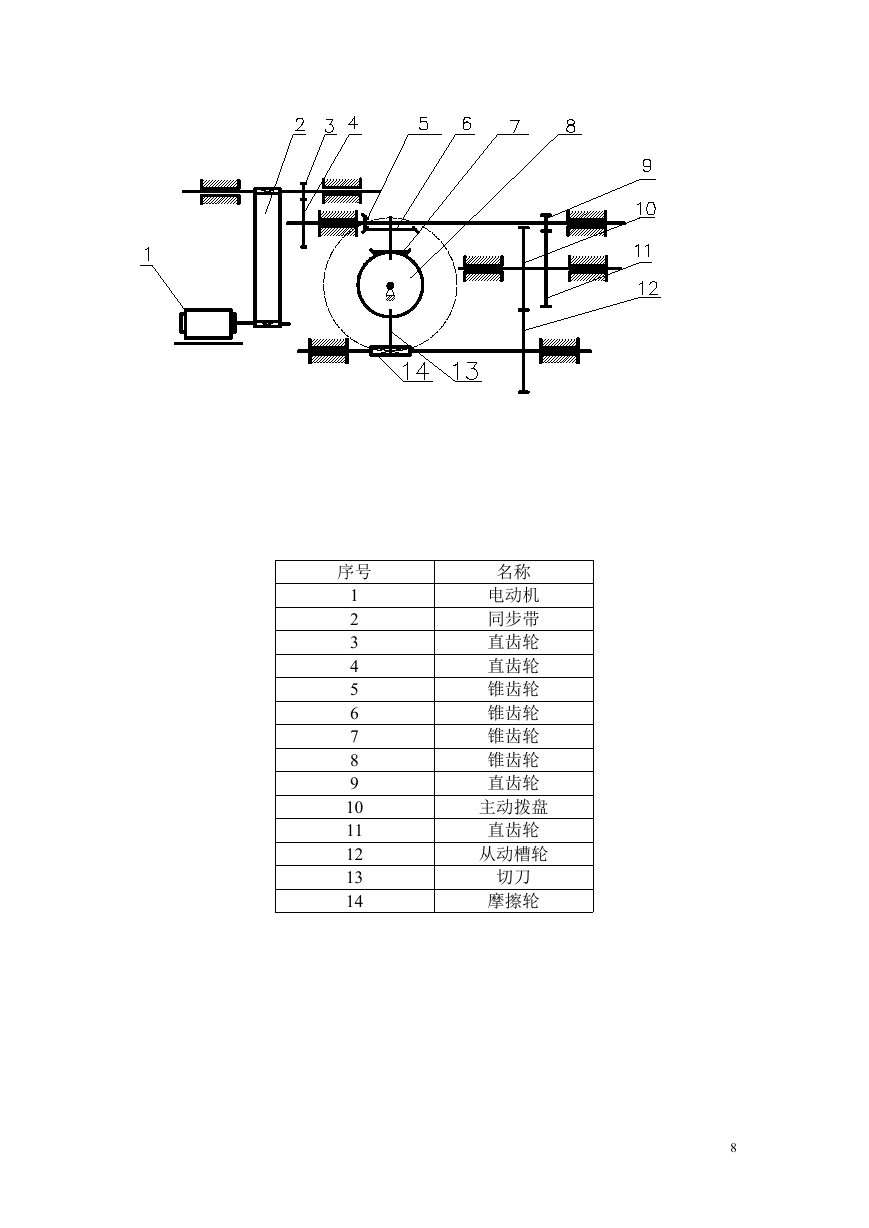

三、获选方案:方案 1
槽轮机构的结构简单,外形尺寸较小,其机械效率高,并能较平稳地、间歇
地进行转位。综合比较三个方案的优劣,方案一为所选的最终方案,机构简图如
下:
7
序号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
名称
电动机
同步带
直齿轮
直齿轮
锥齿轮
锥齿轮
锥齿轮
锥齿轮
直齿轮
主动拨盘
直齿轮
从动槽轮
切刀
摩擦轮
8
