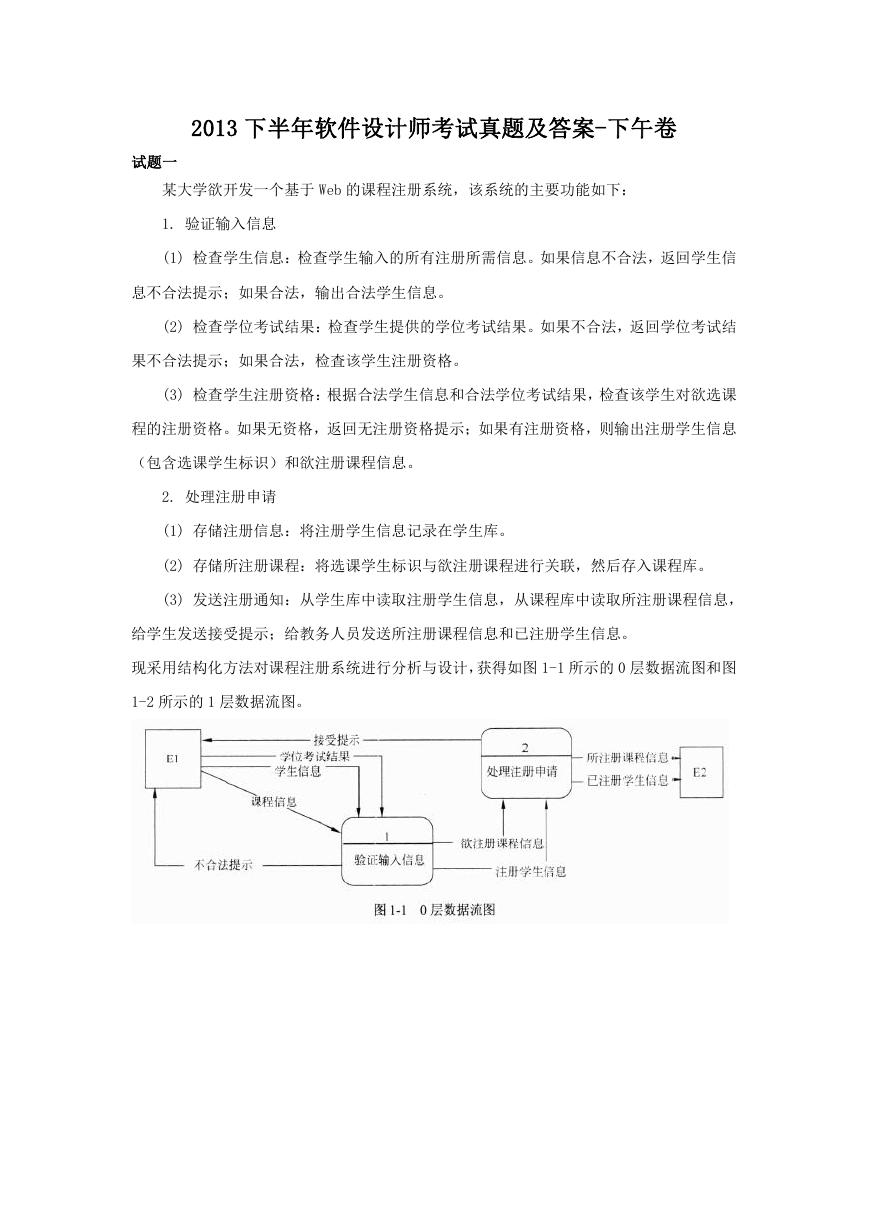

2013 下半年软件设计师考试真题及答案-下午卷试题一某大学欲开发一个基于 Web 的课程注册系统，该系统的主要功能如下： 1. 验证输入信息 (1) 检查学生信息：检查学生输入的所有注册所需信息。如果信息不合法，返回学生信息不合法提示；如果合法，输出合法学生信息。 (2) 检查学位考试结果：检查学生提供的学位考试结果。如果不合法，返回学位考试结果不合法提示；如果合法，检査该学生注册资格。 (3) 检查学生注册资格：根据合法学生信息和合法学位考试结果，检查该学生对欲选课程的注册资格。如果无资格，返回无注册资格提示；如果有注册资格，则输出注册学生信息（包含选课学生标识）和欲注册课程信息。 2. 处理注册申请 (1) 存储注册信息：将注册学生信息记录在学生库。 (2) 存储所注册课程：将选课学生标识与欲注册课程进行关联，然后存入课程库。 (3) 发送注册通知：从学生库中读取注册学生信息，从课程库中读取所注册课程信息，给学生发送接受提示；给教务人员发送所注册课程信息和已注册学生信息。现采用结构化方法对课程注册系统进行分析与设计，获得如图 1-1 所示的 0 层数据流图和图 1-2 所示的 1 层数据流图。

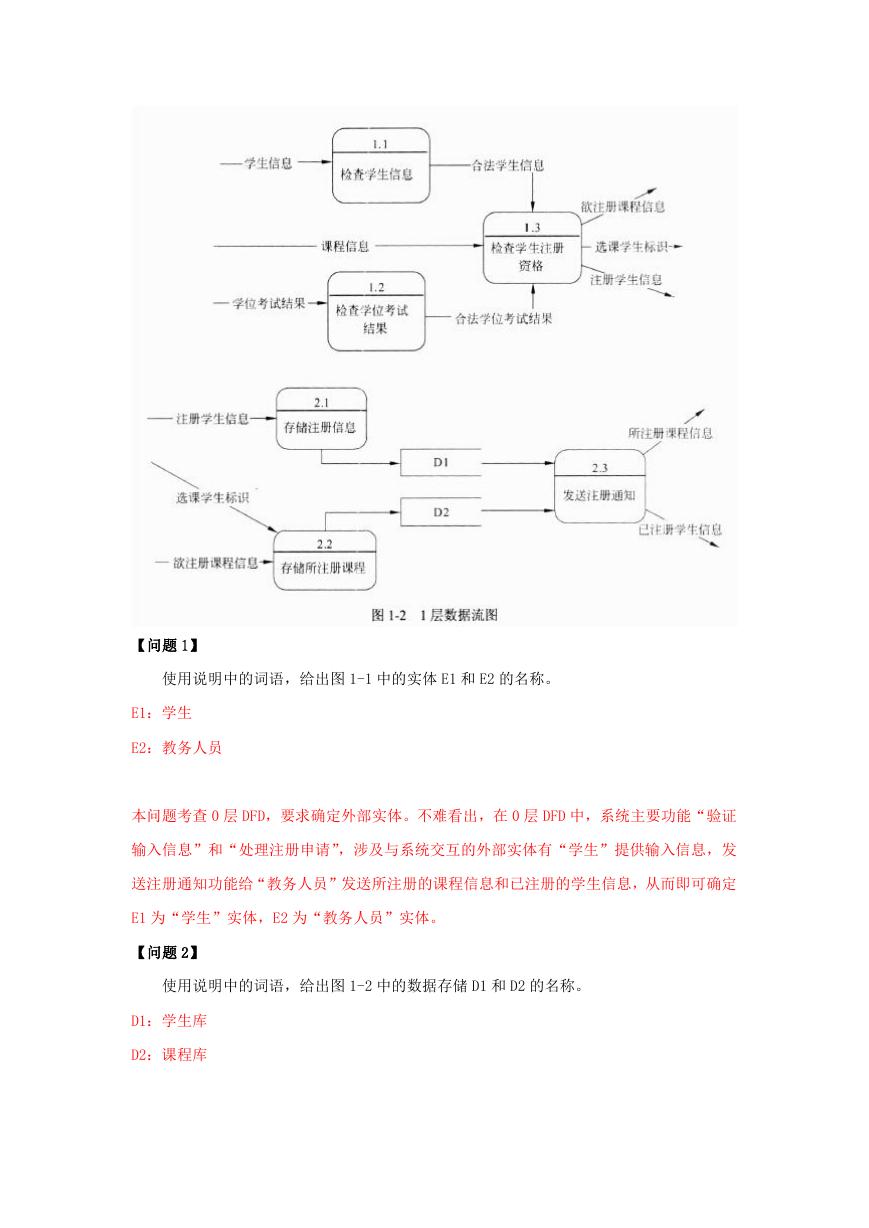

【问题 1】使用说明中的词语，给出图 1-1 中的实体 E1 和 E2 的名称。 E1：学生 E2：教务人员本问题考查 0 层 DFD，要求确定外部实体。不难看出，在 0 层 DFD 中，系统主要功能“验证输入信息”和“处理注册申请”，涉及与系统交互的外部实体有“学生”提供输入信息，发送注册通知功能给“教务人员”发送所注册的课程信息和已注册的学生信息，从而即可确定 E1 为“学生”实体，E2 为“教务人员”实体。【问题 2】使用说明中的词语，给出图 1-2 中的数据存储 D1 和 D2 的名称。 D1：学生库 D2：课程库

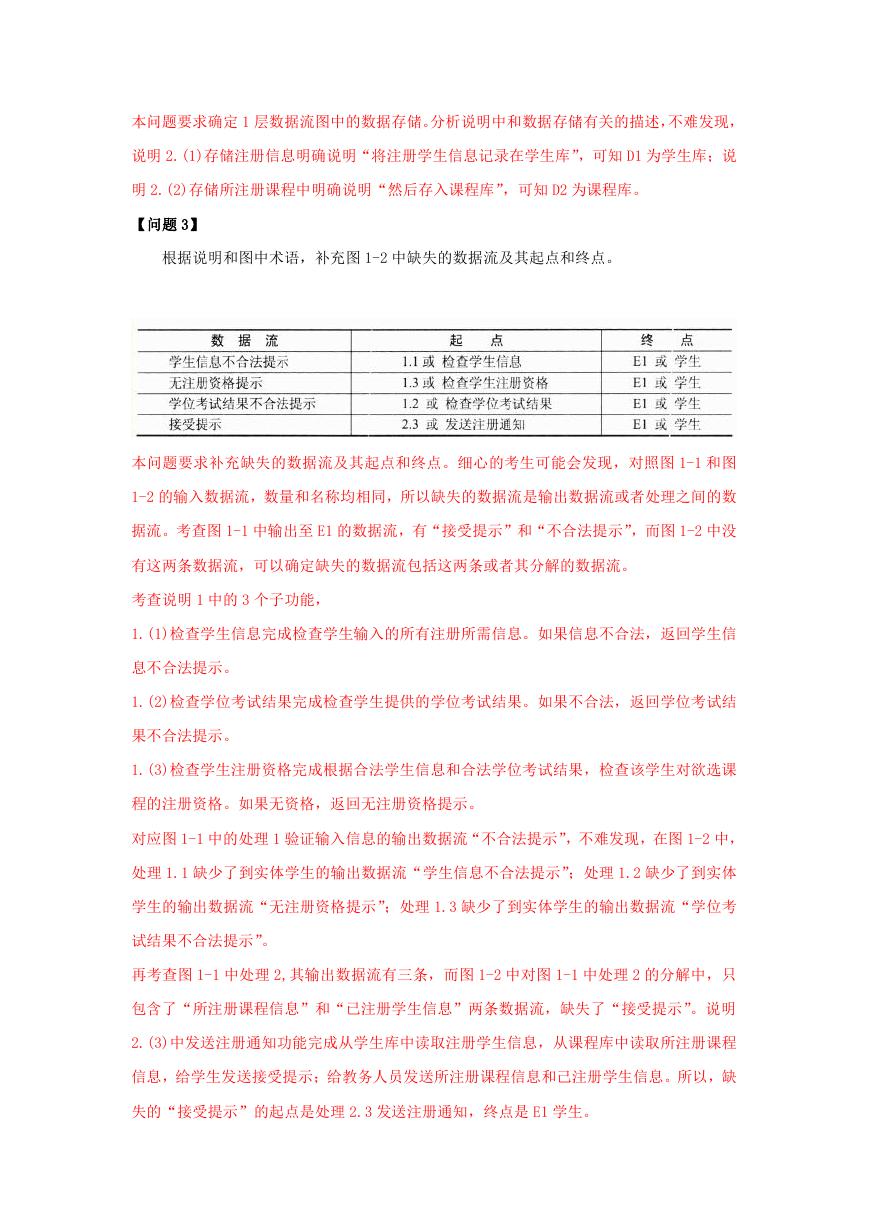

本问题要求确定 1 层数据流图中的数据存储。分析说明中和数据存储有关的描述，不难发现，说明 2.(1)存储注册信息明确说明“将注册学生信息记录在学生库”，可知 D1 为学生库；说明 2.(2)存储所注册课程中明确说明“然后存入课程库”，可知 D2 为课程库。【问题 3】根据说明和图中术语，补充图 1-2 中缺失的数据流及其起点和终点。本问题要求补充缺失的数据流及其起点和终点。细心的考生可能会发现，对照图 1-1 和图 1-2 的输入数据流，数量和名称均相同，所以缺失的数据流是输出数据流或者处理之间的数据流。考查图 1-1 中输出至 E1 的数据流，有“接受提示”和“不合法提示”，而图 1-2 中没有这两条数据流，可以确定缺失的数据流包括这两条或者其分解的数据流。考查说明 1 中的 3 个子功能， 1.(1)检查学生信息完成检查学生输入的所有注册所需信息。如果信息不合法，返回学生信息不合法提示。 1.(2)检查学位考试结果完成检查学生提供的学位考试结果。如果不合法，返回学位考试结果不合法提示。 1.(3)检查学生注册资格完成根据合法学生信息和合法学位考试结果，检查该学生对欲选课程的注册资格。如果无资格，返回无注册资格提示。对应图 1-1 中的处理 1 验证输入信息的输出数据流“不合法提示”，不难发现，在图 1-2 中，处理 1.1 缺少了到实体学生的输出数据流“学生信息不合法提示”；处理 1.2 缺少了到实体学生的输出数据流“无注册资格提示”；处理 1.3 缺少了到实体学生的输出数据流“学位考试结果不合法提示”。再考查图 1-1 中处理 2,其输出数据流有三条，而图 1-2 中对图 1-1 中处理 2 的分解中，只包含了“所注册课程信息”和“已注册学生信息”两条数据流，缺失了“接受提示”。说明 2.(3)中发送注册通知功能完成从学生库中读取注册学生信息，从课程库中读取所注册课程信息，给学生发送接受提示；给教务人员发送所注册课程信息和己注册学生信息。所以，缺失的“接受提示”的起点是处理 2.3 发送注册通知，终点是 E1 学生。

【问题 4】根据补充完整的图 1-1 和图 1-2,说明上层的哪些数据流是由下层的哪些数据流组合而成。图 1-1 中不合法提示分解为图 1-2 中的三条数据流的组合：学生信息不合法提示、无注册资格提示、学位考试结果不合法提示。图 1-1 中注册学生信息对应图 1-2 中注册学生信息和选课学生标识。本问题考查数据流的分解与组合。仔细分析【说明】中的文字并与图 1-1 的对照，可以发现在图 1-1 中不合法提示在图 1-2 中没有出现。事实上，从前述【问题 3】缺失数据流的分析中，己经发现，图 1-2 中对于说明中的功能出现了“学生信息不合法提示”、“无注册资格提示”和“学位考试结果不合法提示”三条数据流，说明图 1-1 中的数据流“不合法提示”是由这三条数据流组合而成。同样，2.(2)存储所注册课程将选课学生标识与欲注册课程进行关联，然后存入课程库，图 1-1 中注册学生信息在图 1-2 中进一步分出注册学生信息和选课学生标识，即图 1-1 中注册学生信息是注册学生信息和选课学生标识的并集。

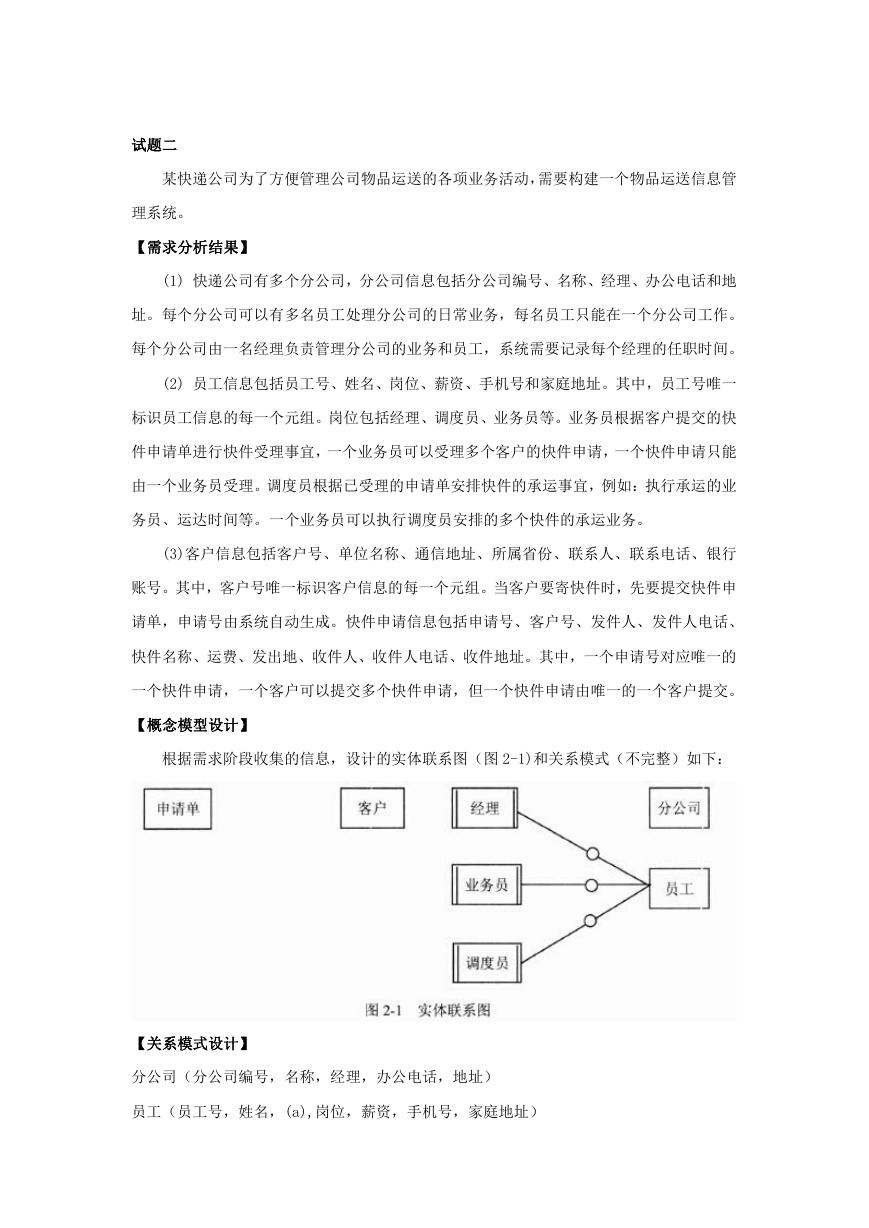

试题二某快递公司为了方便管理公司物品运送的各项业务活动，需要构建一个物品运送信息管理系统。【需求分析结果】 (1) 快递公司有多个分公司，分公司信息包括分公司编号、名称、经理、办公电话和地址。每个分公司可以有多名员工处理分公司的日常业务，每名员工只能在一个分公司工作。每个分公司由一名经理负责管理分公司的业务和员工，系统需要记录每个经理的任职时间。 (2) 员工信息包括员工号、姓名、岗位、薪资、手机号和家庭地址。其中，员工号唯一标识员工信息的每一个元组。岗位包括经理、调度员、业务员等。业务员根据客户提交的快件申请单进行快件受理事宜，一个业务员可以受理多个客户的快件申请，一个快件申请只能由一个业务员受理。调度员根据已受理的申请单安排快件的承运事宜，例如：执行承运的业务员、运达时间等。一个业务员可以执行调度员安排的多个快件的承运业务。 (3)客户信息包括客户号、单位名称、通信地址、所属省份、联系人、联系电话、银行账号。其中，客户号唯一标识客户信息的每一个元组。当客户要寄快件时，先要提交快件申请单，申请号由系统自动生成。快件申请信息包括申请号、客户号、发件人、发件人电话、快件名称、运费、发出地、收件人、收件人电话、收件地址。其中，一个申请号对应唯一的一个快件申请，一个客户可以提交多个快件申请，但一个快件申请由唯一的一个客户提交。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图（图 2-1)和关系模式（不完整）如下：【关系模式设计】分公司（分公司编号，名称，经理，办公电话，地址）员工（员工号，姓名，(a),岗位，薪资，手机号，家庭地址）

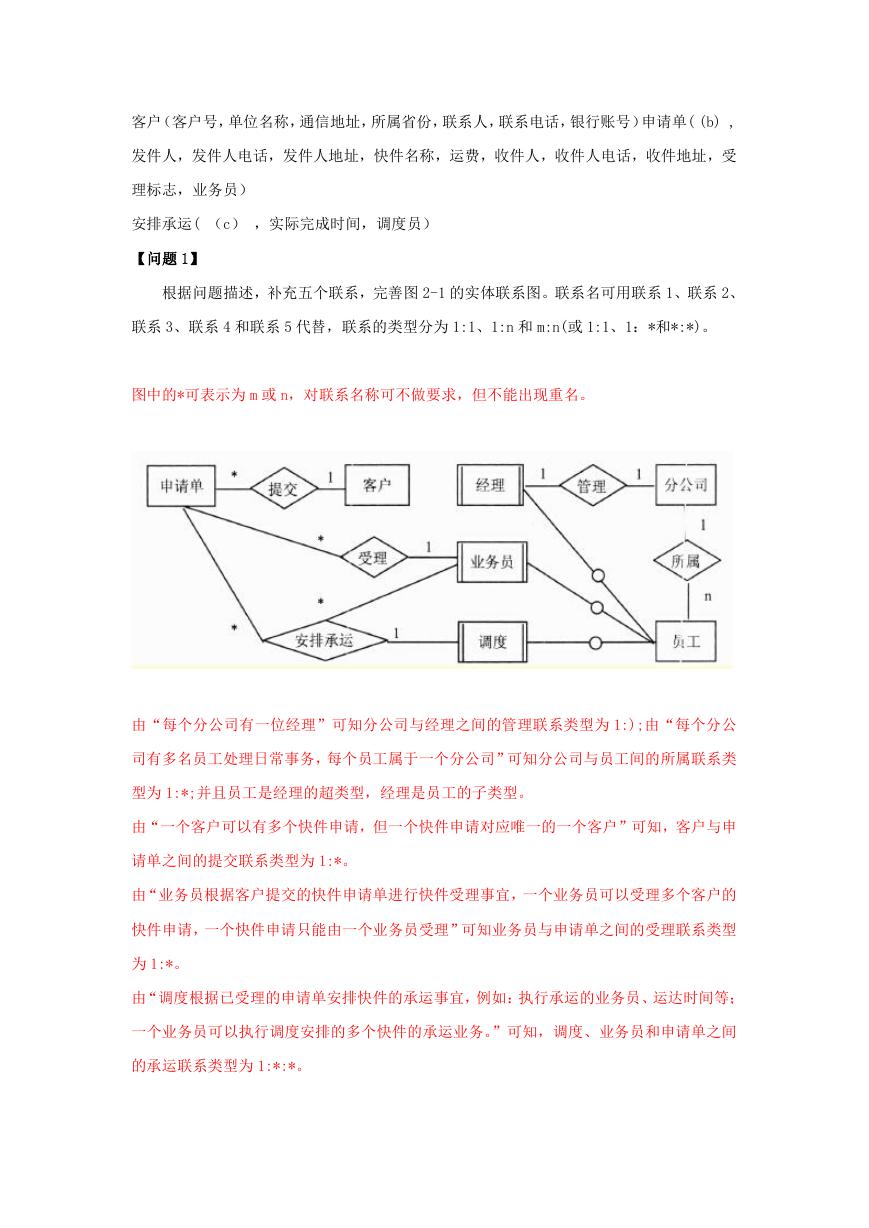

客户（客户号，单位名称，通信地址，所属省份，联系人，联系电话，银行账号）申请单( (b) , 发件人，发件人电话，发件人地址，快件名称，运费，收件人，收件人电话，收件地址，受理标志，业务员）安排承运( （c），实际完成时间，调度员）【问题 1】根据问题描述，补充五个联系，完善图 2-1 的实体联系图。联系名可用联系 1、联系 2、联系 3、联系 4 和联系 5 代替，联系的类型分为 1:1、1:n 和 m:n(或 1:1、1：*和*:*)。图中的*可表示为 m 或 n，对联系名称可不做要求，但不能出现重名。由“每个分公司有一位经理”可知分公司与经理之间的管理联系类型为 1:);由“每个分公司有多名员工处理日常事务，每个员工属于一个分公司”可知分公司与员工间的所属联系类型为 1:*;并且员工是经理的超类型，经理是员工的子类型。由“一个客户可以有多个快件申请，但一个快件申请对应唯一的一个客户”可知，客户与申请单之间的提交联系类型为 1:*。由“业务员根据客户提交的快件申请单进行快件受理事宜，一个业务员可以受理多个客户的快件申请，一个快件申请只能由一个业务员受理”可知业务员与申请单之间的受理联系类型为 1:*。由“调度根据已受理的申请单安排快件的承运事宜，例如：执行承运的业务员、运达时间等；一个业务员可以执行调度安排的多个快件的承运业务。”可知，调度、业务员和申请单之间的承运联系类型为 1:*:*。

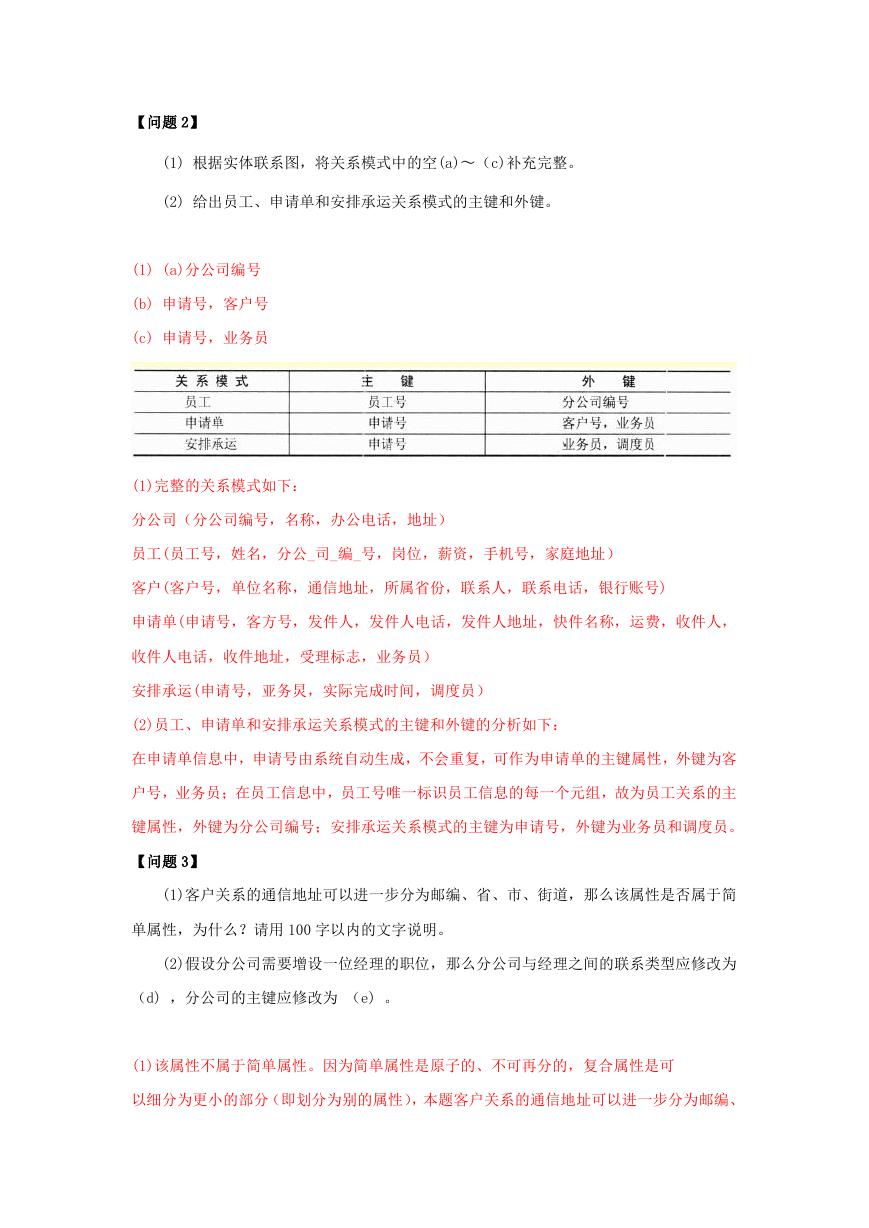

【问题 2】 (1) 根据实体联系图，将关系模式中的空(a)〜（c)补充完整。 (2) 给出员工、申请单和安排承运关系模式的主键和外键。 (1) (a)分公司编号 (b) 申请号，客户号 (c) 申请号，业务员 (1)完整的关系模式如下：分公司（分公司编号，名称，办公电话，地址）员工(员工号，姓名，分公_司_编_号，岗位，薪资，手机号，家庭地址）客户(客户号，单位名称，通信地址，所属省份，联系人，联系电话，银行账号) 申请单(申请号，客方号，发件人，发件人电话，发件人地址，快件名称，运费，收件人，收件人电话，收件地址，受理标志，业务员）安排承运(申请号，亚务炅，实际完成时间，调度员） (2)员工、申请单和安排承运关系模式的主键和外键的分析如下：在申请单信息中，申请号由系统自动生成，不会重复，可作为申请单的主键属性，外键为客户号，业务员；在员工信息中，员工号唯一标识员工信息的每一个元组，故为员工关系的主键属性，外键为分公司编号；安排承运关系模式的主键为申请号，外键为业务员和调度员。【问题 3】 (1)客户关系的通信地址可以进一步分为邮编、省、市、街道，那么该属性是否属于简单属性，为什么？请用 100 字以内的文字说明。 (2)假设分公司需要增设一位经理的职位，那么分公司与经理之间的联系类型应修改为（d) ，分公司的主键应修改为（e) 。 (1)该属性不属于简单属性。因为简单属性是原子的、不可再分的，复合属性是可以细分为更小的部分（即划分为别的属性），本题客户关系的通信地址可以进一步分为邮编、

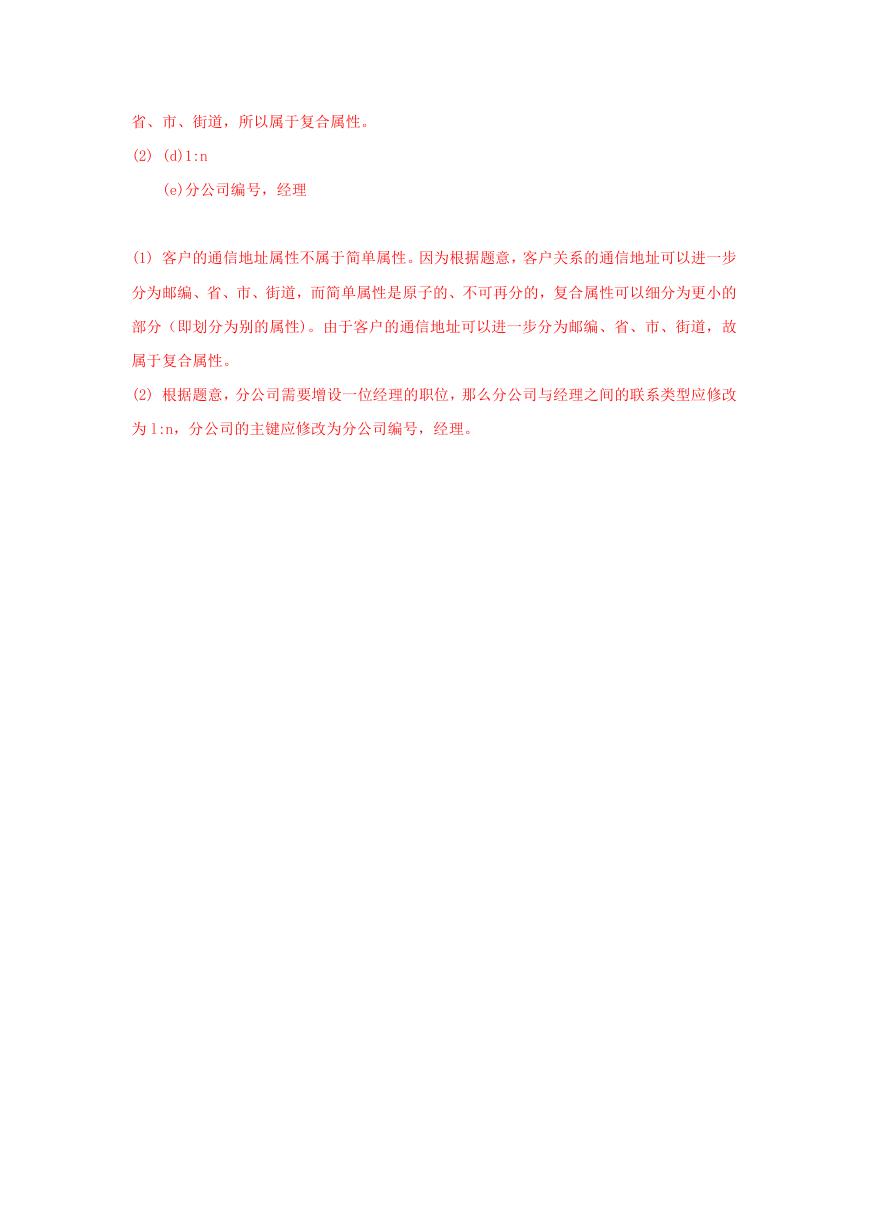

省、市、街道，所以属于复合属性。 (2) (d)1:n (e)分公司编号，经理 (1) 客户的通信地址属性不属于简单属性。因为根据题意，客户关系的通信地址可以进一步分为邮编、省、市、街道，而简单属性是原子的、不可再分的，复合属性可以细分为更小的部分（即划分为别的属性)。由于客户的通信地址可以进一步分为邮编、省、市、街道，故属于复合属性。 (2) 根据题意，分公司需要增设一位经理的职位，那么分公司与经理之间的联系类型应修改为 l:n，分公司的主键应修改为分公司编号，经理。
