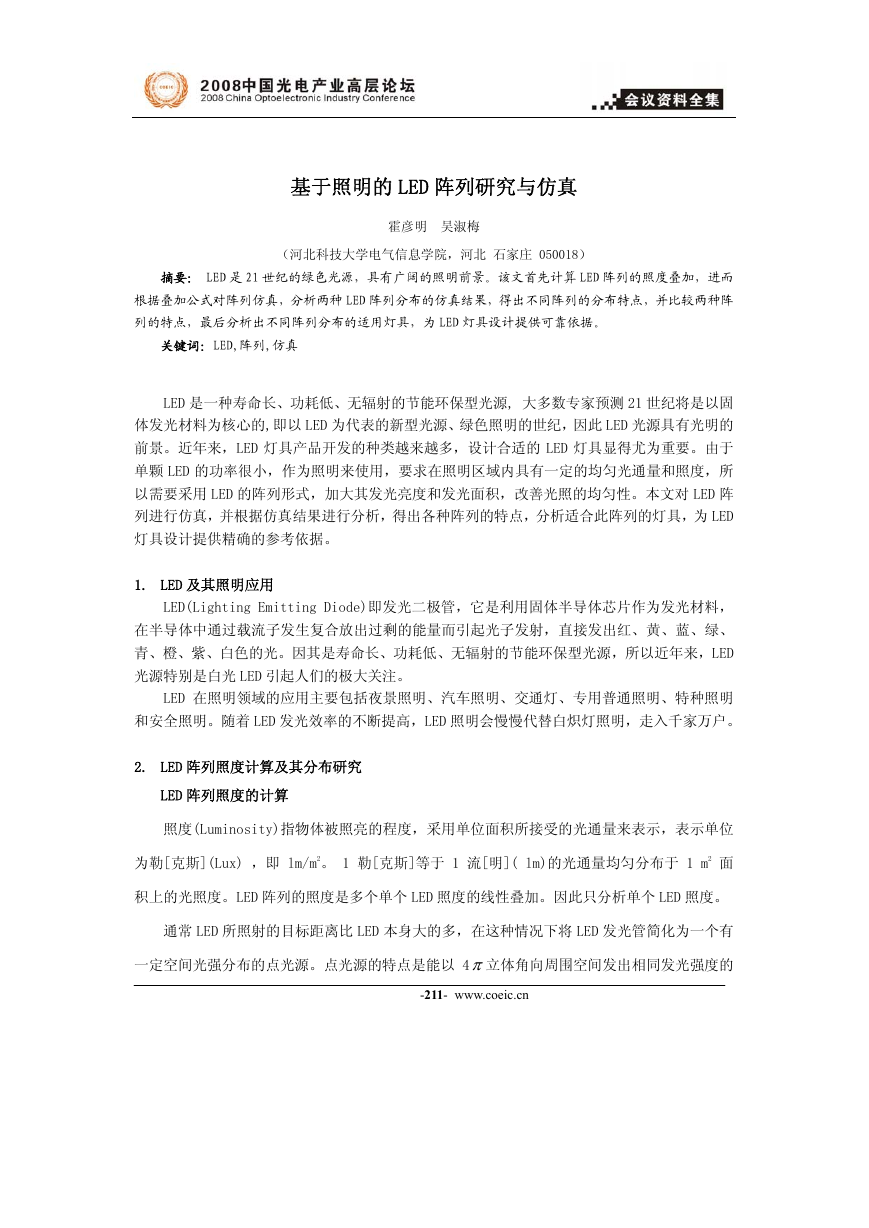

基于照明的 LED 阵列研究与仿真 霍彦明 吴淑梅 （河北科技大学电气信息学院，河北 石家庄 050018） 摘要： LED 是 21 世纪的绿色光源，具有广阔的照明前景。该文首先计算 LED 阵列的照度叠加，进而 根据叠加公式对阵列仿真，分析两种 LED 阵列分布的仿真结果，得出不同阵列的分布特点，并比较两种阵 列的特点，最后分析出不同阵列分布的适用灯具，为 LED 灯具设计提供可靠依据。 关键词：LED,阵列,仿真 LED 是一种寿命长、功耗低、无辐射的节能环保型光源, 大多数专家预测 21 世纪将是以固 体发光材料为核心的,即以 LED 为代表的新型光源、绿色照明的世纪，因此 LED 光源具有光明的 前景。近年来，LED 灯具产品开发的种类越来越多，设计合适的 LED 灯具显得尤为重要。由于 单颗 LED 的功率很小，作为照明来使用，要求在照明区域内具有一定的均匀光通量和照度，所 以需要采用 LED 的阵列形式，加大其发光亮度和发光面积，改善光照的均匀性。本文对 LED 阵 列进行仿真，并根据仿真结果进行分析，得出各种阵列的特点，分析适合此阵列的灯具，为 LED 灯具设计提供精确的参考依据。 1. LED 及其照明应用 LED(Lighting Emitting Diode)即发光二极管，它是利用固体半导体芯片作为发光材料， 在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发出红、黄、蓝、绿、 青、橙、紫、白色的光。因其是寿命长、功耗低、无辐射的节能环保型光源，所以近年来，LED 光源特别是白光 LED 引起人们的极大关注。 LED 在照明领域的应用主要包括夜景照明、汽车照明、交通灯、专用普通照明、特种照明 和安全照明。随着 LED 发光效率的不断提高，LED 照明会慢慢代替白炽灯照明，走入千家万户。 2. LED 阵列照度计算及其分布研究 LED 阵列照度的计算 照度(Luminosity)指物体被照亮的程度，采用单位面积所接受的光通量来表示，表示单位 为勒[克斯](Lux) ，即 lm/m2。 1 勒[克斯]等于 1 流[明]( lm)的光通量均匀分布于 1 m2 面 积上的光照度。LED 阵列的照度是多个单个 LED 照度的线性叠加。因此只分析单个 LED 照度。 通常 LED 所照射的目标距离比 LED 本身大的多，在这种情况下将 LED 发光管简化为一个有 一定空间光强分布的点光源。点光源的特点是能以 4π立体角向周围空间发出相同发光强度的 -211- www.coeic.cn 

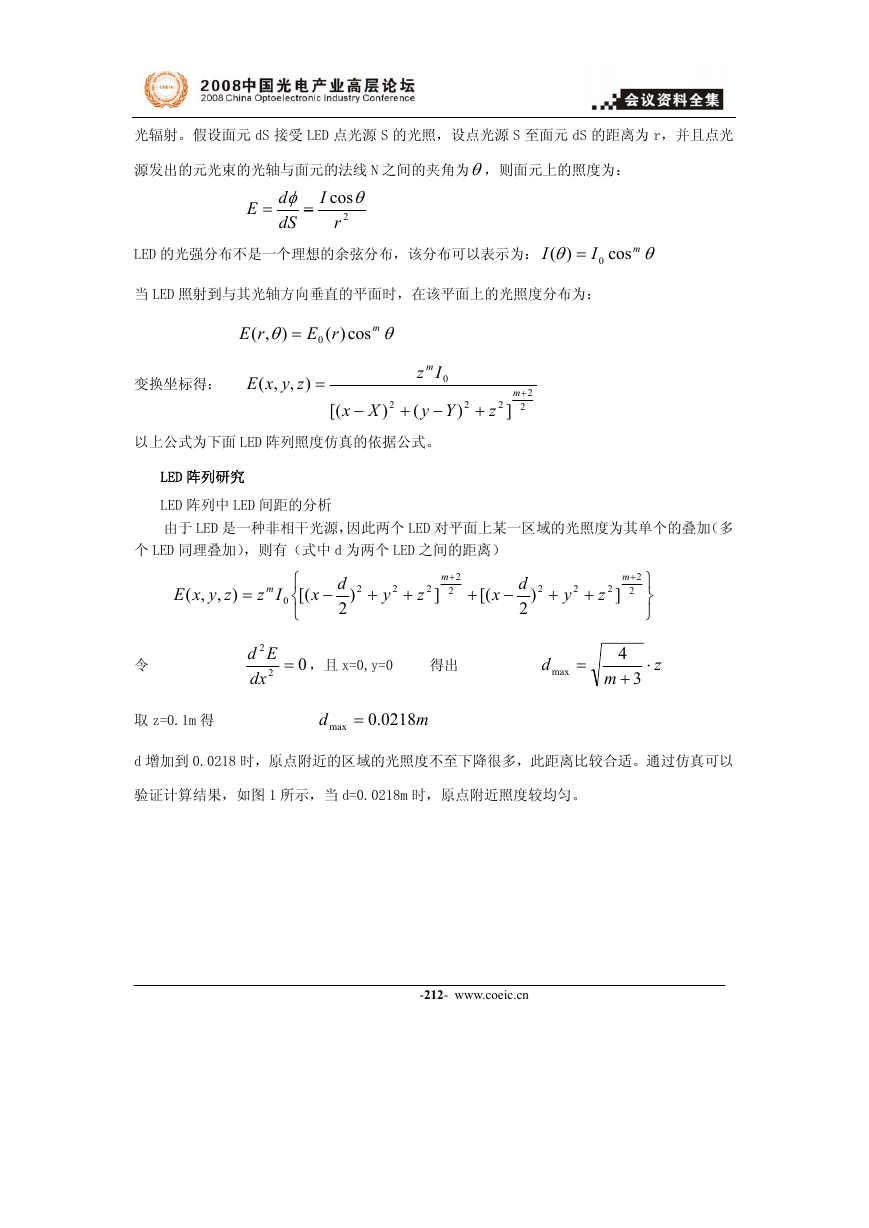

光辐射。假设面元 dS 接受 LED 点光源 S 的光照，设点光源 S 至面元 dS 的距离为 r，并且点光 源发出的元光束的光轴与面元的法线 N 之间的夹角为θ，则面元上的照度为： dE φ = dS = I θ cos r 2 LED 的光强分布不是一个理想的余弦分布，该分布可以表示为： I )( θ I 0= m cos θ 当 LED 照射到与其光轴方向垂直的平面时，在该平面上的光照度分布为： rE ,( ) θ 0= rE )( m cos θ 变换坐标得： zyxE ), ,( = Iz m 0 [( Xx − ) 2 + ( Yy − ) 2 + 2 z ] 2 m + 2 以上公式为下面 LED 阵列照度仿真的依据公式。 LED 阵列研究 LED 阵列中 LED 间距的分析 由于 LED 是一种非相干光源，因此两个 LED 对平面上某一区域的光照度为其单个的叠加（多 个 LED 同理叠加），则有（式中 d 为两个 LED 之间的距离） zyxE ), ,( = Iz m ⎧ [( ⎨ ⎩ 0 x − d 2 2 ) + 2 y + 2 z ] 2 m + 2 + [( x − d 2 2 ) + 2 y + 2 z ] 2 m + 2 ⎫ ⎬ ⎭ 令 Ed 2 dx 2 = 0 ，且 x=0,y=0 得出 d max = 4 + 3 m ⋅ z 取 z=0.1m 得 d max = .0 0218 m d 增加到 0.0218 时，原点附近的区域的光照度不至下降很多，此距离比较合适。通过仿真可以 验证计算结果，如图 1 所示，当 d=0.0218m 时，原点附近照度较均匀。 -212- www.coeic.cn 

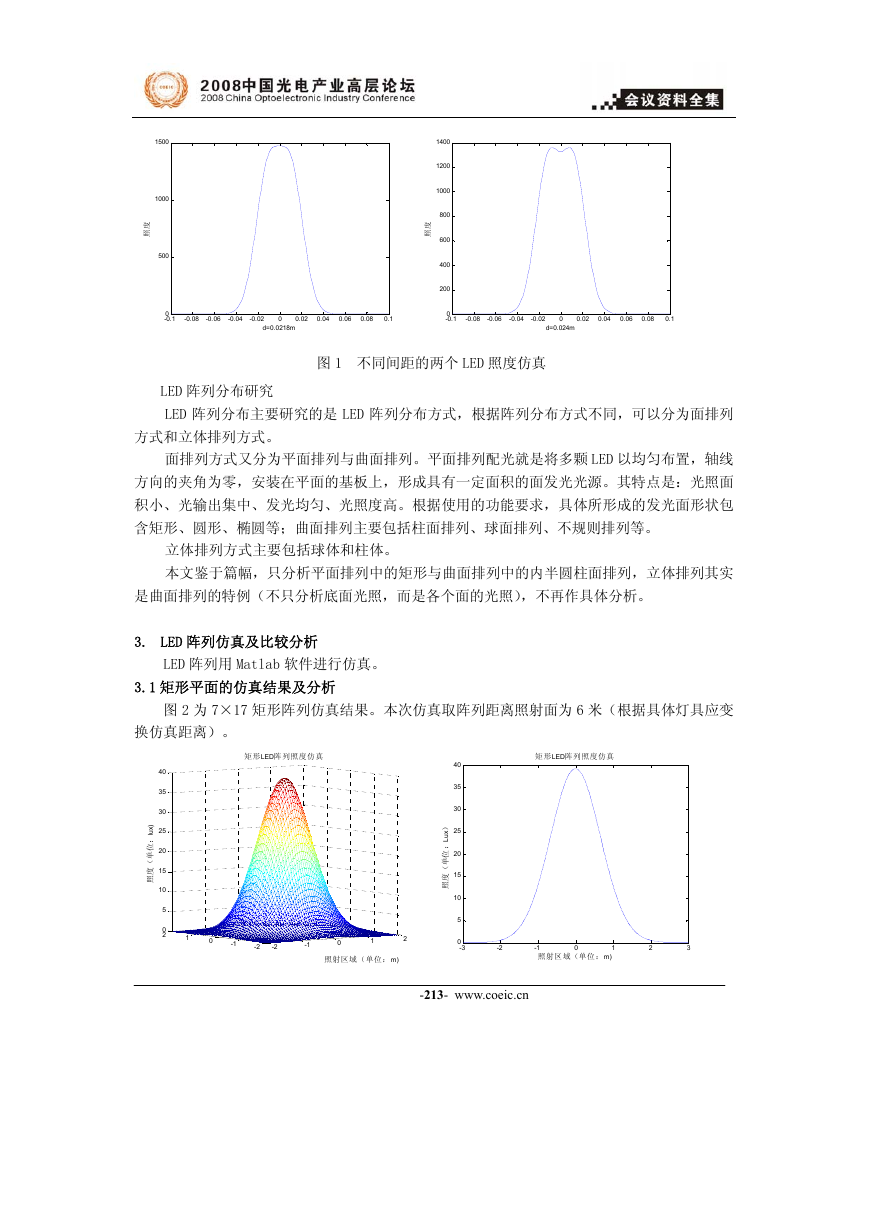

1500 1000 500 度 照 0 -0.1 -0.08 -0.06 -0.04 -0.02 0 d=0.0218m 1400 1200 1000 800 600 400 200 度 照 0.02 0.04 0.06 0.08 0.1 0 -0.1 -0.08 -0.06 -0.04 -0.02 0 d=0.024m 0.02 0.04 0.06 0.08 0.1 图 1 不同间距的两个 LED 照度仿真 LED 阵列分布研究 LED 阵列分布主要研究的是 LED 阵列分布方式，根据阵列分布方式不同，可以分为面排列 方式和立体排列方式。 面排列方式又分为平面排列与曲面排列。平面排列配光就是将多颗 LED 以均匀布置，轴线 方向的夹角为零，安装在平面的基板上，形成具有一定面积的面发光光源。其特点是：光照面 积小、光输出集中、发光均匀、光照度高。根据使用的功能要求，具体所形成的发光面形状包 含矩形、圆形、椭圆等；曲面排列主要包括柱面排列、球面排列、不规则排列等。 立体排列方式主要包括球体和柱体。 本文鉴于篇幅，只分析平面排列中的矩形与曲面排列中的内半圆柱面排列，立体排列其实 是曲面排列的特例（不只分析底面光照，而是各个面的光照），不再作具体分析。 3. LED 阵列仿真及比较分析 LED 阵列用 Matlab 软件进行仿真。 3.1 矩形平面的仿真结果及分析 图 2 为 7×17 矩形阵列仿真结果。本次仿真取阵列距离照射面为 6 米（根据具体灯具应变 换仿真距离）。 矩形LED阵列照度仿真 ) x u l ： 位 单 （ 度 照 40 35 30 25 20 15 10 5 0 2 矩形LED阵列照度仿真 40 35 30 25 20 15 10 5 ） x u L ： 位 单 （ 度 照 1 0 -1 -2 -2 -1 0 1 2 0 -3 -2 照射区域（单位：m) -1 1 照射区域（单位：m) 0 2 3 -213- www.coeic.cn 

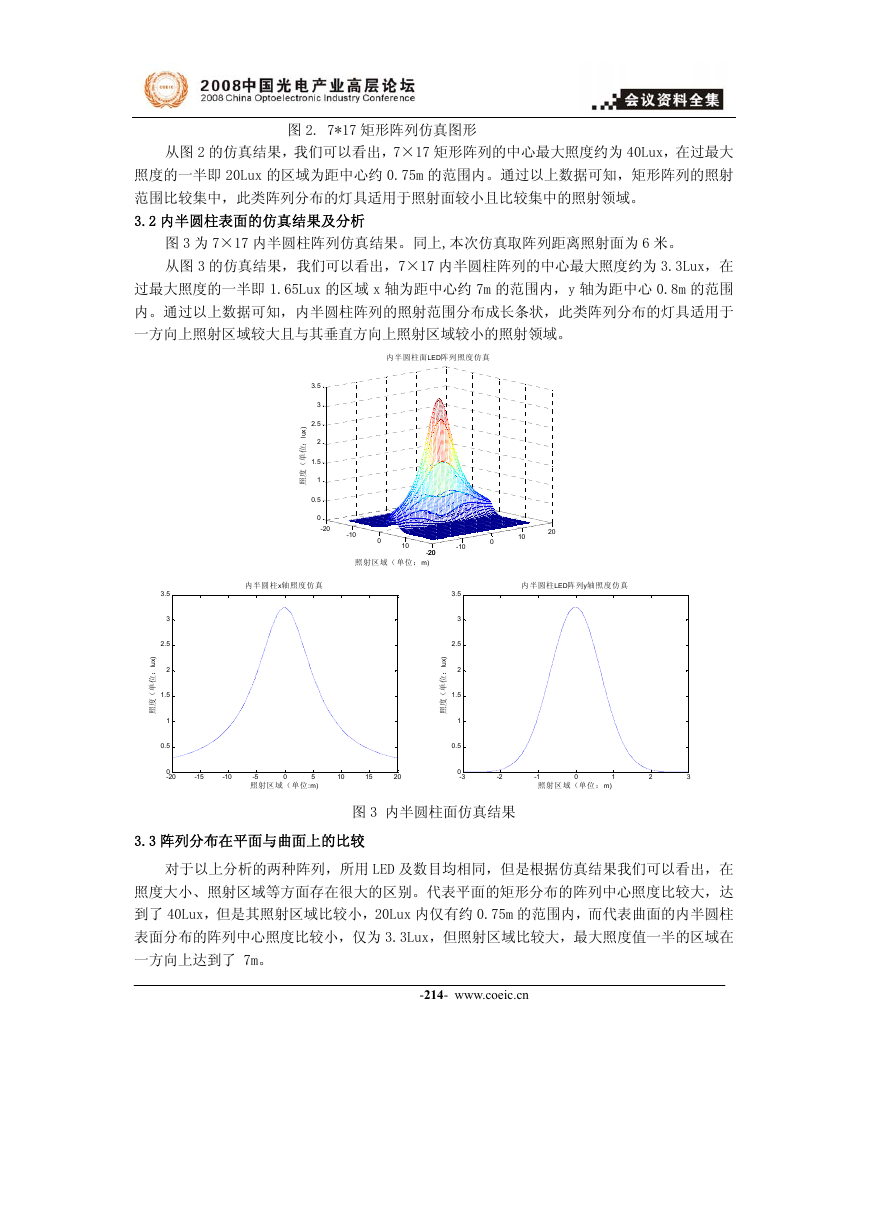

图 2. 7*17 矩形阵列仿真图形 从图 2 的仿真结果，我们可以看出，7×17 矩形阵列的中心最大照度约为 40Lux，在过最大 照度的一半即 20Lux 的区域为距中心约 0.75m 的范围内。通过以上数据可知，矩形阵列的照射 范围比较集中，此类阵列分布的灯具适用于照射面较小且比较集中的照射领域。 3.2 内半圆柱表面的仿真结果及分析 图 3 为 7×17 内半圆柱阵列仿真结果。同上,本次仿真取阵列距离照射面为 6 米。 从图 3 的仿真结果，我们可以看出，7×17 内半圆柱阵列的中心最大照度约为 3.3Lux，在 过最大照度的一半即 1.65Lux 的区域 x 轴为距中心约 7m 的范围内，y 轴为距中心 0.8m 的范围 内。通过以上数据可知，内半圆柱阵列的照射范围分布成长条状，此类阵列分布的灯具适用于 一方向上照射区域较大且与其垂直方向上照射区域较小的照射领域。 内半圆柱面LED阵列照度仿真 3.5 3 2.5 2 1.5 1 0.5 ) x u l ： 位 单 （ 度 照 0 -20 -10 0 10 20-20 -10 20 10 0 照射区域（单位：m) 内半圆柱LED阵列y轴照度仿真 内半圆柱x轴照度仿真 3.5 3 2.5 2 1.5 1 0.5 ) x u l ： 位 单 （ 度 照 3.5 3 2.5 2 1.5 1 0.5 ) x u l ： 位 单 （ 度 照 0 -20 -15 -10 -5 5 照射区域（单位:m) 0 10 15 20 0 -3 -2 -1 1 照射区域（单位：m) 0 2 3 图 3 内半圆柱面仿真结果 3.3 阵列分布在平面与曲面上的比较 对于以上分析的两种阵列，所用 LED 及数目均相同，但是根据仿真结果我们可以看出，在 照度大小、照射区域等方面存在很大的区别。代表平面的矩形分布的阵列中心照度比较大，达 到了 40Lux，但是其照射区域比较小，20Lux 内仅有约 0.75m 的范围内，而代表曲面的内半圆柱 表面分布的阵列中心照度比较小，仅为 3.3Lux，但照射区域比较大，最大照度值一半的区域在 一方向上达到了 7m。 -214- www.coeic.cn 

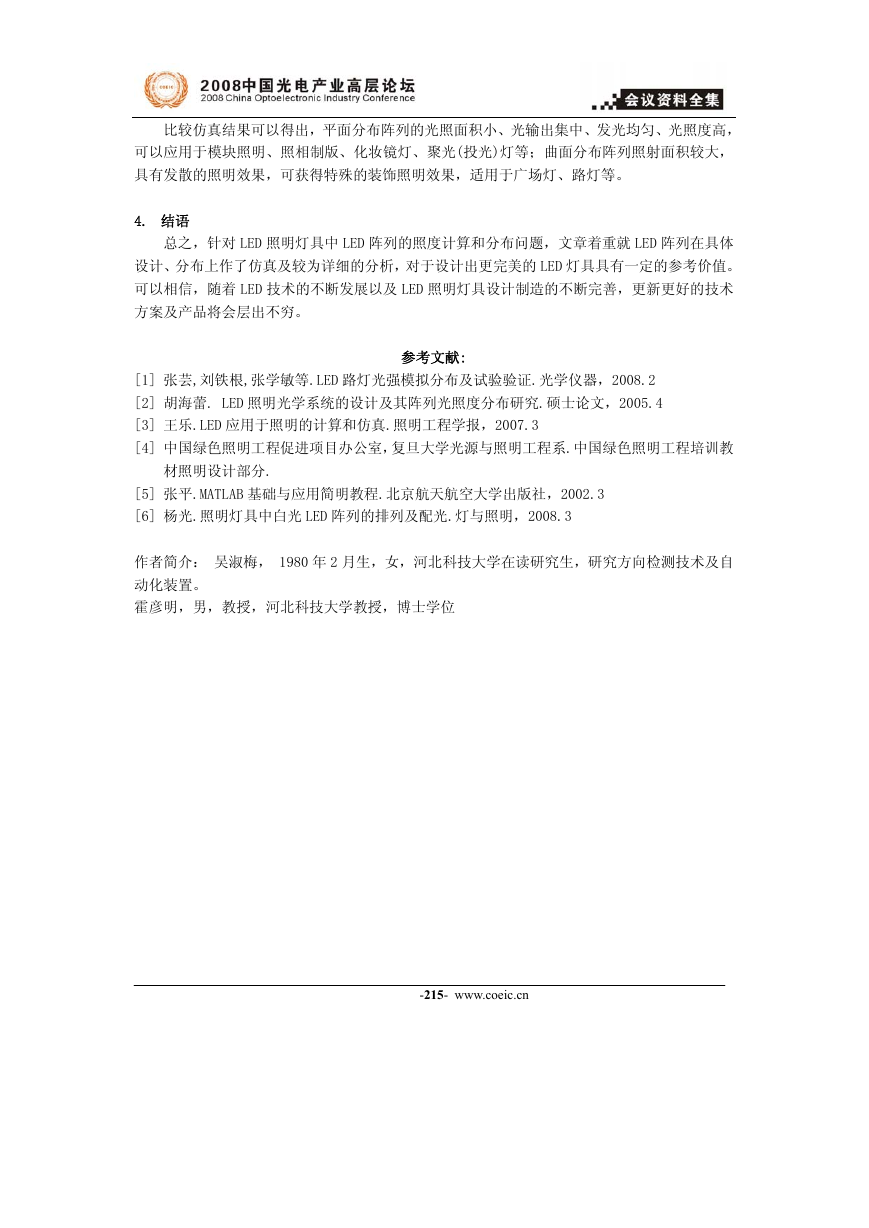

比较仿真结果可以得出，平面分布阵列的光照面积小、光输出集中、发光均匀、光照度高， 可以应用于模块照明、照相制版、化妆镜灯、聚光(投光)灯等；曲面分布阵列照射面积较大， 具有发散的照明效果，可获得特殊的装饰照明效果，适用于广场灯、路灯等。 4. 结语 总之，针对 LED 照明灯具中 LED 阵列的照度计算和分布问题，文章着重就 LED 阵列在具体 设计、分布上作了仿真及较为详细的分析，对于设计出更完美的 LED 灯具具有一定的参考价值。 可以相信，随着 LED 技术的不断发展以及 LED 照明灯具设计制造的不断完善，更新更好的技术 方案及产品将会层出不穷。 参考文献: [1] 张芸,刘铁根,张学敏等.LED 路灯光强模拟分布及试验验证.光学仪器，2008.2 [2] 胡海蕾. LED 照明光学系统的设计及其阵列光照度分布研究.硕士论文，2005.4 [3] 王乐.LED 应用于照明的计算和仿真.照明工程学报，2007.3 [4] 中国绿色照明工程促进项目办公室，复旦大学光源与照明工程系.中国绿色照明工程培训教 材照明设计部分. [5] 张平.MATLAB 基础与应用简明教程.北京航天航空大学出版社，2002.3 [6] 杨光.照明灯具中白光 LED 阵列的排列及配光.灯与照明，2008.3 作者简介： 吴淑梅， 1980 年 2 月生，女，河北科技大学在读研究生，研究方向检测技术及自 动化装置。 霍彦明，男，教授，河北科技大学教授，博士学位 -215- www.coeic.cn
