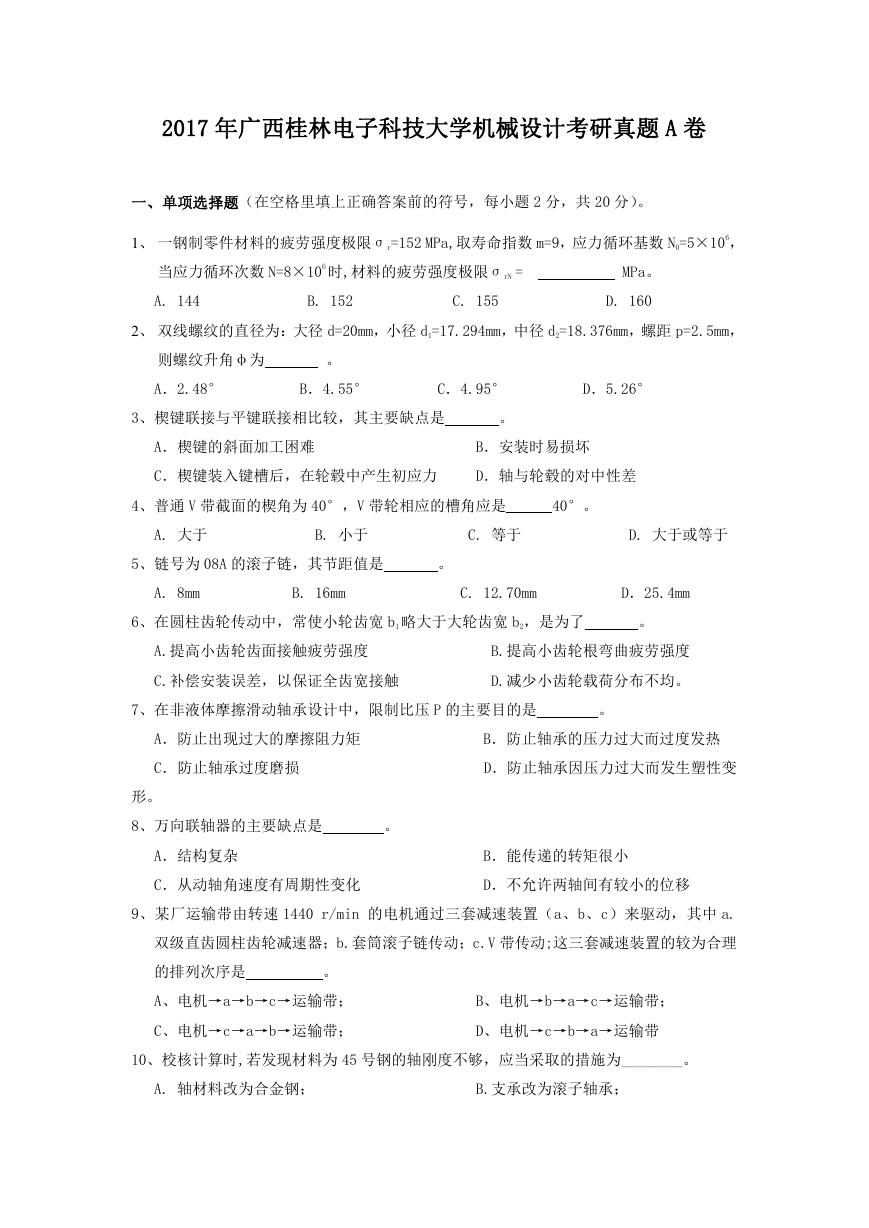

2017 年广西桂林电子科技大学机械设计考研真题 A 卷一、单项选择题（在空格里填上正确答案前的符号，每小题 2 分，共 20 分）。 1、一钢制零件材料的疲劳强度极限σr=152 MPa,取寿命指数 m=9，应力循环基数 N0=5×106，当应力循环次数 N=8×106 时,材料的疲劳强度极限σrN = A. 144 B. 152 C. 155 MPa。 D. 160 2、双线螺纹的直径为：大径 d=20mm，小径 d1=17.294mm，中径 d2=18.376mm，螺距 p=2.5mm，则螺纹升角φ为。 A．2.48° B．4.55° C．4.95° D．5.26° 3、楔键联接与平键联接相比较，其主要缺点是。 A．楔键的斜面加工困难 B．安装时易损坏 C．楔键装入键槽后，在轮毂中产生初应力 D．轴与轮毂的对中性差 4、普通 V 带截面的楔角为 40°，V 带轮相应的槽角应是 40°。 A. 大于 B. 小于 C. 等于 D. 大于或等于 5、链号为 08A 的滚子链，其节距值是。 A. 8mm B. 16mm C. 12.70mm D．25.4mm 6、在圆柱齿轮传动中，常使小轮齿宽 b1 略大于大轮齿宽 b2，是为了。 A.提高小齿轮齿面接触疲劳强度 B.提高小齿轮根弯曲疲劳强度 C.补偿安装误差，以保证全齿宽接触 D.减少小齿轮载荷分布不均。 7、在非液体摩擦滑动轴承设计中，限制比压 P 的主要目的是。 A．防止出现过大的摩擦阻力矩 B．防止轴承的压力过大而过度发热 C．防止轴承过度磨损 D．防止轴承因压力过大而发生塑性变形。 8、万向联轴器的主要缺点是。 A．结构复杂 B．能传递的转矩很小 C．从动轴角速度有周期性变化 D．不允许两轴间有较小的位移 9、某厂运输带由转速 1440 r/min 的电机通过三套减速装置（a、b、c）来驱动，其中 a. 双级直齿圆柱齿轮减速器；b.套筒滚子链传动；c.V 带传动;这三套减速装置的较为合理的排列次序是。 A、电机→a→b→c→运输带； B、电机→b→a→c→运输带； C、电机→c→a→b→运输带； D、电机→c→b→a→运输带 10、校核计算时,若发现材料为 45 号钢的轴刚度不够，应当采取的措施为________。 A. 轴材料改为合金钢； B.支承改为滚子轴承；

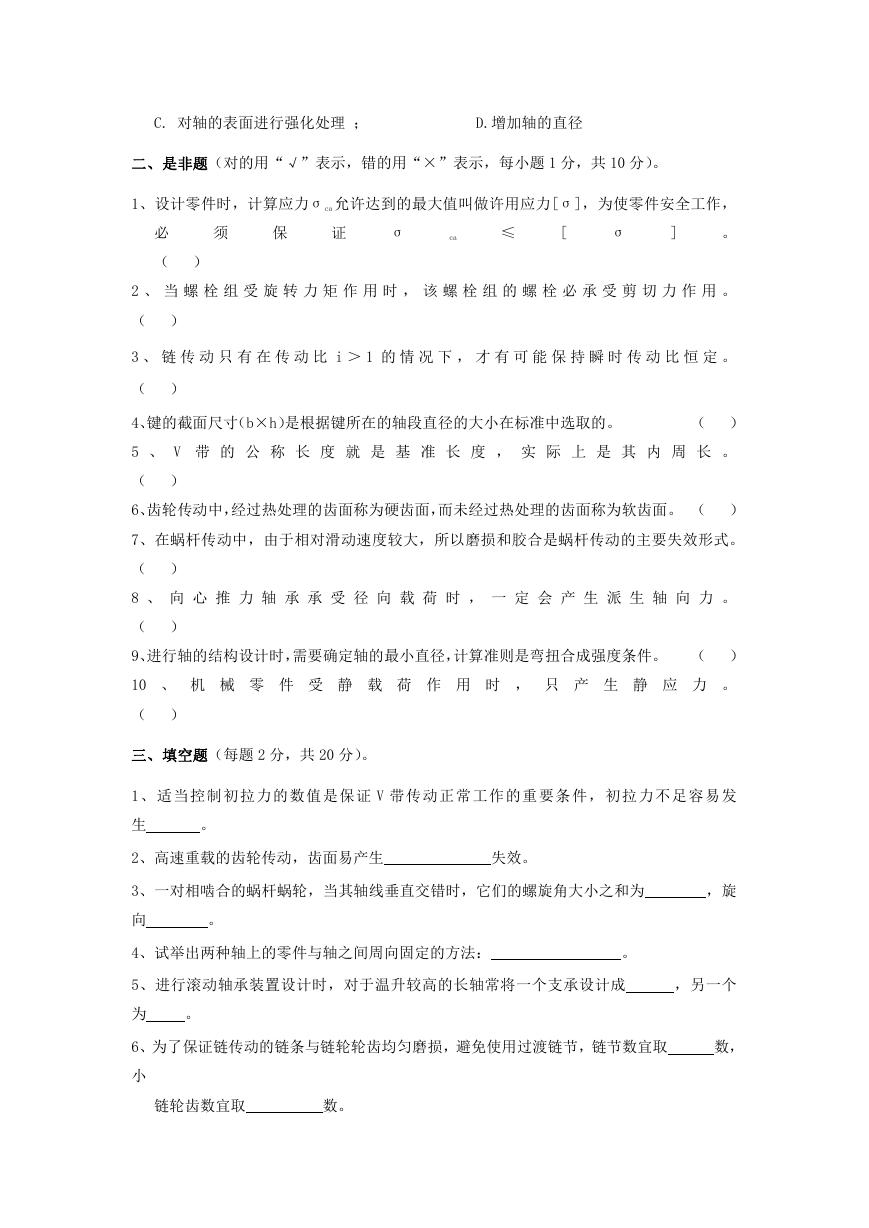

C. 对轴的表面进行强化处理； D.增加轴的直径二、是非题（对的用“√”表示，错的用“×”表示，每小题 1 分，共 10 分）。 1、设计零件时，计算应力σca 允许达到的最大值叫做许用应力[σ]，为使零件安全工作，必须保证 σ ca ≤ [ σ ] 。（） 2 、当螺栓组受旋转力矩作用时，该螺栓组的螺栓必承受剪切力作用。（） 3 、链传动只有在传动比 i ＞ 1 的情况下，才有可能保持瞬时传动比恒定。（） 4、键的截面尺寸（b×h）是根据键所在的轴段直径的大小在标准中选取的。（） 5 、 V 带的公称长度就是基准长度，实际上是其内周长。（） 6、齿轮传动中，经过热处理的齿面称为硬齿面，而未经过热处理的齿面称为软齿面。（） 7、在蜗杆传动中，由于相对滑动速度较大，所以磨损和胶合是蜗杆传动的主要失效形式。（） 8 、向心推力轴承承受径向载荷时，一定会产生派生轴向力。（） 9、进行轴的结构设计时，需要确定轴的最小直径，计算准则是弯扭合成强度条件。（） 10 、机械零件受静载荷作用时，只产生静应力。（）三、填空题（每题 2 分，共 20 分）。 1、适当控制初拉力的数值是保证 V 带传动正常工作的重要条件，初拉力不足容易发生。 2、高速重载的齿轮传动，齿面易产生失效。 3、一对相啮合的蜗杆蜗轮，当其轴线垂直交错时，它们的螺旋角大小之和为，旋向。 4、试举出两种轴上的零件与轴之间周向固定的方法：。 5、进行滚动轴承装置设计时，对于温升较高的长轴常将一个支承设计成，另一个为。 6、为了保证链传动的链条与链轮轮齿均匀磨损，避免使用过渡链节，链节数宜取数，小链轮齿数宜取数。

7、普通平键其为工作面，靠来传力。 8、带传动的主要失效形式为；带传动的弹性滑动是避免的。 9、蜗杆的标准模数是模数，其分度圆直径 d1= ；蜗轮的标准模数是模数，其分度圆直径 d2= 。 10、在选择联轴器时，对刚性大、对中性好的轴应选用联轴器；若两轴线有一定程度的径向偏移、转速较低、无冲击时，则应选用联轴器。四、简答题（每题 6 分，共 30 分）。 1、形成液体动压润滑的基本条件是什么？ 2、螺纹联接的防松方法按其工作原理可分为哪几种？对顶螺母防松属于哪一种方法，简述它的防松原理。 3、试述滚动轴承寿命与基本额定寿命的区别，某轴承实际使用的寿命低于其计算的基本额定寿命，试解释其原因。 4、带传动工作时，带中的应力有哪几种？最大应力发生在何处？为什么要规定带轮的最小直径？ 5、有一闭式圆柱齿轮传动，满载工作 n 个月后，发现硬度为 200～240HBS 的轮齿工作表面上出现小的凹坑。试问：这是什么现象？如何判断该齿轮是否可以继续使用？应采取什么措施？五、分析计算题：（ 1 题 10 分，2 题 16 分共 26 分） 1、（10 分）已知某合金钢材料: σ-1 = 370Mpa, σS = 880Mpa, σ0 = 625Mpa。（1）试绘制（按比例）此材料试件的简化的σm－σa 极限应力线图；（2）设此材料试件受 σmax = 300Mpa, σmin = －120Mpa 的变应力作用，试用所绘制的极限应力线图，求出该试件在这种情况下( r = c )的极限应力σrN。

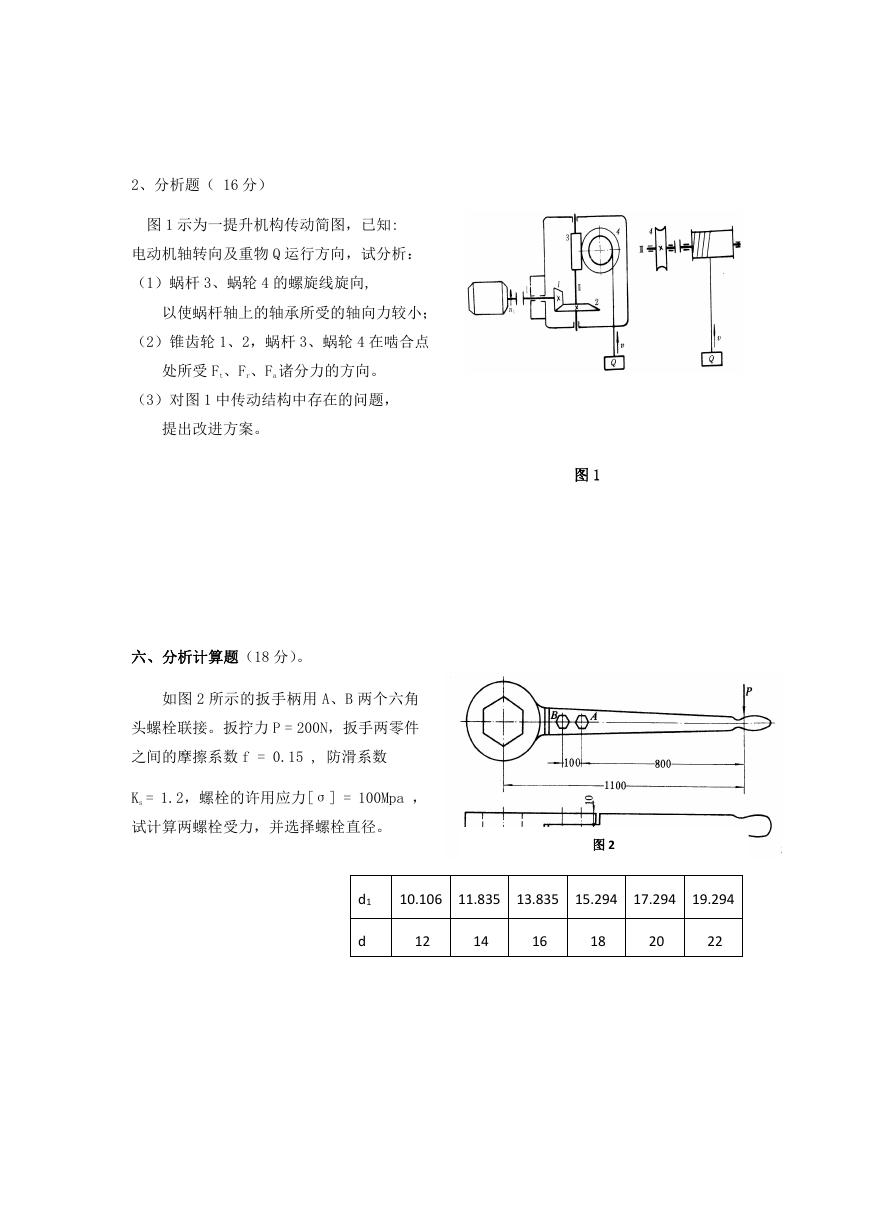

2、分析题（ 16 分）图 1 示为一提升机构传动简图，已知: 电动机轴转向及重物 Q 运行方向，试分析：（1）蜗杆 3、蜗轮 4 的螺旋线旋向, 以使蜗杆轴上的轴承所受的轴向力较小；（2）锥齿轮 1、2，蜗杆 3、蜗轮 4 在啮合点处所受 Ft、Fr、Fa 诸分力的方向。（3）对图 1 中传动结构中存在的问题，提出改进方案。六、分析计算题（18 分）。如图 2 所示的扳手柄用 A、B 两个六角头螺栓联接。扳拧力 P = 200N，扳手两零件之间的摩擦系数 f = 0.15 , 防滑系数 Ks = 1.2，螺栓的许用应力[σ] = 100Mpa ，试计算两螺栓受力，并选择螺栓直径。图 1 图 2 d1 d 10.106 11.835 13.835 15.294 17.294 19.294 12 14 16 18 20 22

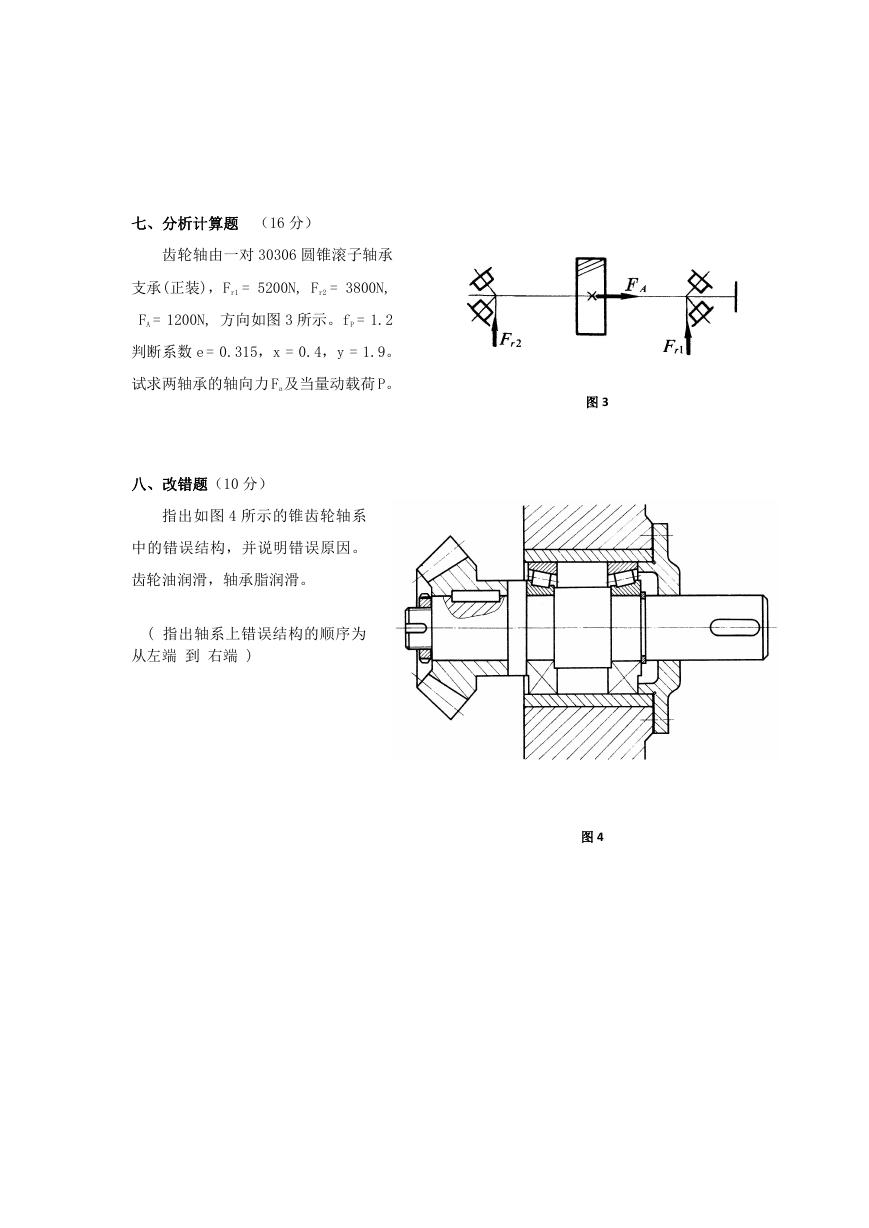

七、分析计算题（16 分）齿轮轴由一对 30306 圆锥滚子轴承支承(正装)，Fr1 = 5200N, Fr2 = 3800N, FA = 1200N, 方向如图 3 所示。fP = 1.2 判断系数 e = 0.315，x = 0.4，y = 1.9。试求两轴承的轴向力 Fa及当量动载荷 P。八、改错题（10 分）指出如图 4 所示的锥齿轮轴系中的错误结构，并说明错误原因。齿轮油润滑，轴承脂润滑。 ( 指出轴系上错误结构的顺序为从左端到右端 ) 图 3 图 4
