    #1楼主：LPC2138+SD卡Proteus虚拟平台（SD卡读写扇区测试） [精华]
    #1 楼主：LPC2138+SD 卡 Proteus 虚拟平台（SD 卡读写扇区测试） [精华] 文章发表于：2009-04-19 19:37 经过几天的努力终于完成了 SD 卡读写扇区测试的 proteus 仿真，功能暂时只有读取和写入扇区数据，首 先感谢古大哥的帮助。我是新手，一边学习 LPC2138 和 SD 卡一边搭建虚拟平台，所以进度很慢，不过好 在还是做出来了，希望像我这样的新手可以通过这个平台快速掌握 SD 卡，大家共同进步。好了，下面总 结一下： SD 卡的驱动程序用的是 Philips 官方的参考驱动，官方驱动是用 ssp 作为 spi 口与 SD 卡通信的，但是我 不管怎么调试，ssp 仿真的时候写数据勉强能行，但是读数据总是出错，最后改动了几个函数换成了 spi 接 口与 SD 卡通信。

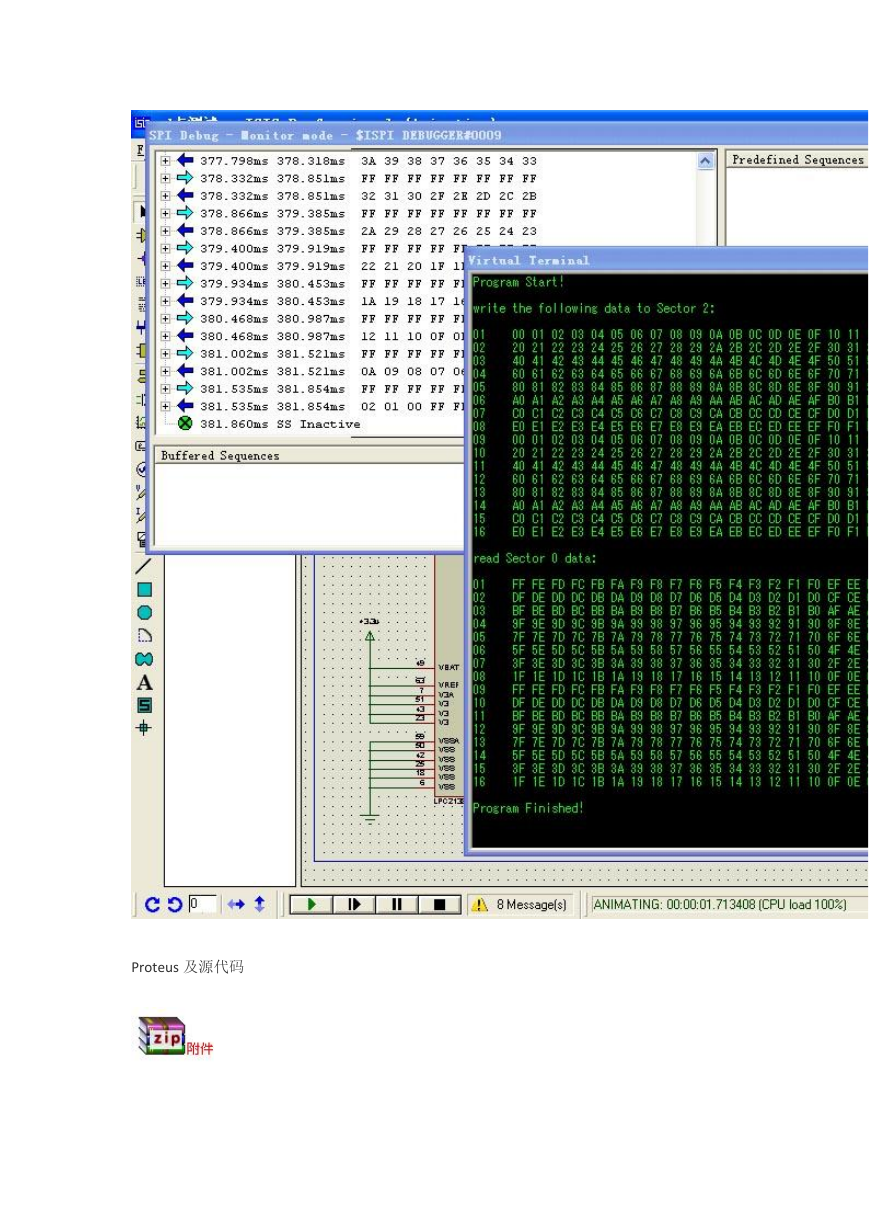

    Proteus 及源代码

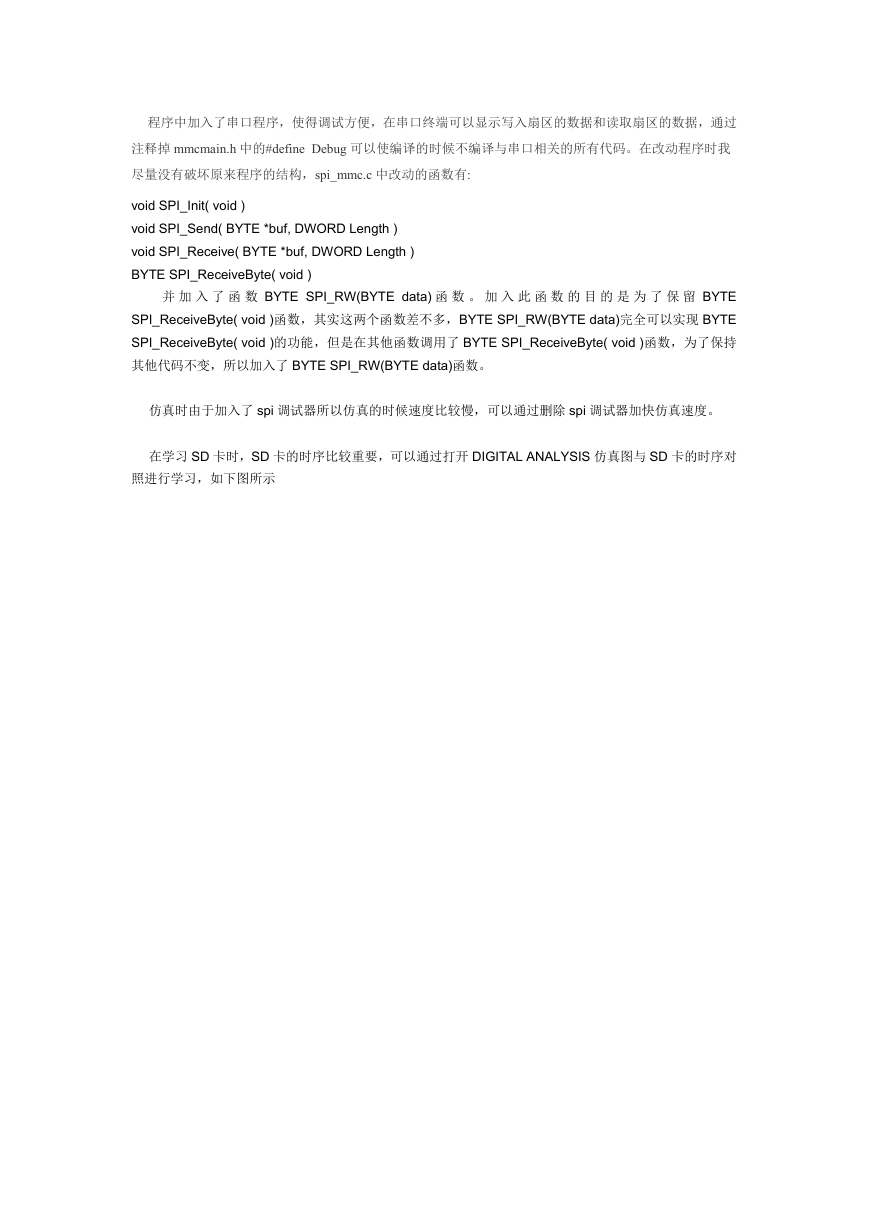

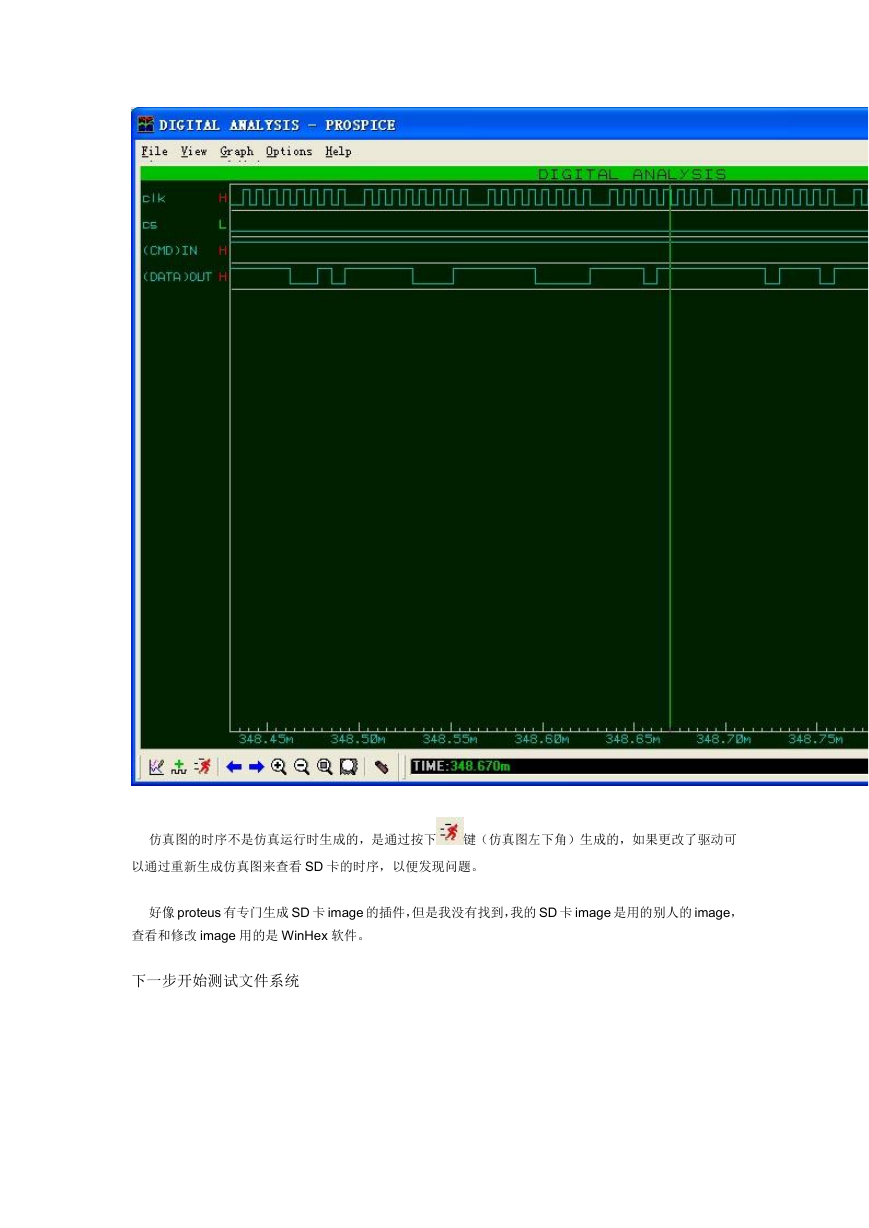

    程序中加入了串口程序，使得调试方便，在串口终端可以显示写入扇区的数据和读取扇区的数据，通过 注释掉 mmcmain.h 中的#define Debug 可以使编译的时候不编译与串口相关的所有代码。在改动程序时我 尽量没有破坏原来程序的结构，spi_mmc.c 中改动的函数有: void SPI_Init( void ) void SPI_Send( BYTE *buf, DWORD Length ) void SPI_Receive( BYTE *buf, DWORD Length ) BYTE SPI_ReceiveByte( void ) 并 加 入 了 函 数 BYTE SPI_RW(BYTE data) 函 数 。 加 入 此 函 数 的 目 的 是 为 了 保 留 BYTE SPI_ReceiveByte( void )函数，其实这两个函数差不多，BYTE SPI_RW(BYTE data)完全可以实现 BYTE SPI_ReceiveByte( void )的功能，但是在其他函数调用了 BYTE SPI_ReceiveByte( void )函数，为了保持 其他代码不变，所以加入了 BYTE SPI_RW(BYTE data)函数。 仿真时由于加入了 spi 调试器所以仿真的时候速度比较慢，可以通过删除 spi 调试器加快仿真速度。 在学习 SD 卡时，SD 卡的时序比较重要，可以通过打开 DIGITAL ANALYSIS 仿真图与 SD 卡的时序对 照进行学习，如下图所示
    仿真图的时序不是仿真运行时生成的，是通过按下 键（仿真图左下角）生成的，如果更改了驱动可 以通过重新生成仿真图来查看 SD 卡的时序，以便发现问题。 好像 proteus 有专门生成 SD 卡 image 的插件，但是我没有找到，我的 SD 卡 image 是用的别人的 image， 查看和修改 image 用的是 WinHex 软件。 下一步开始测试文件系统
