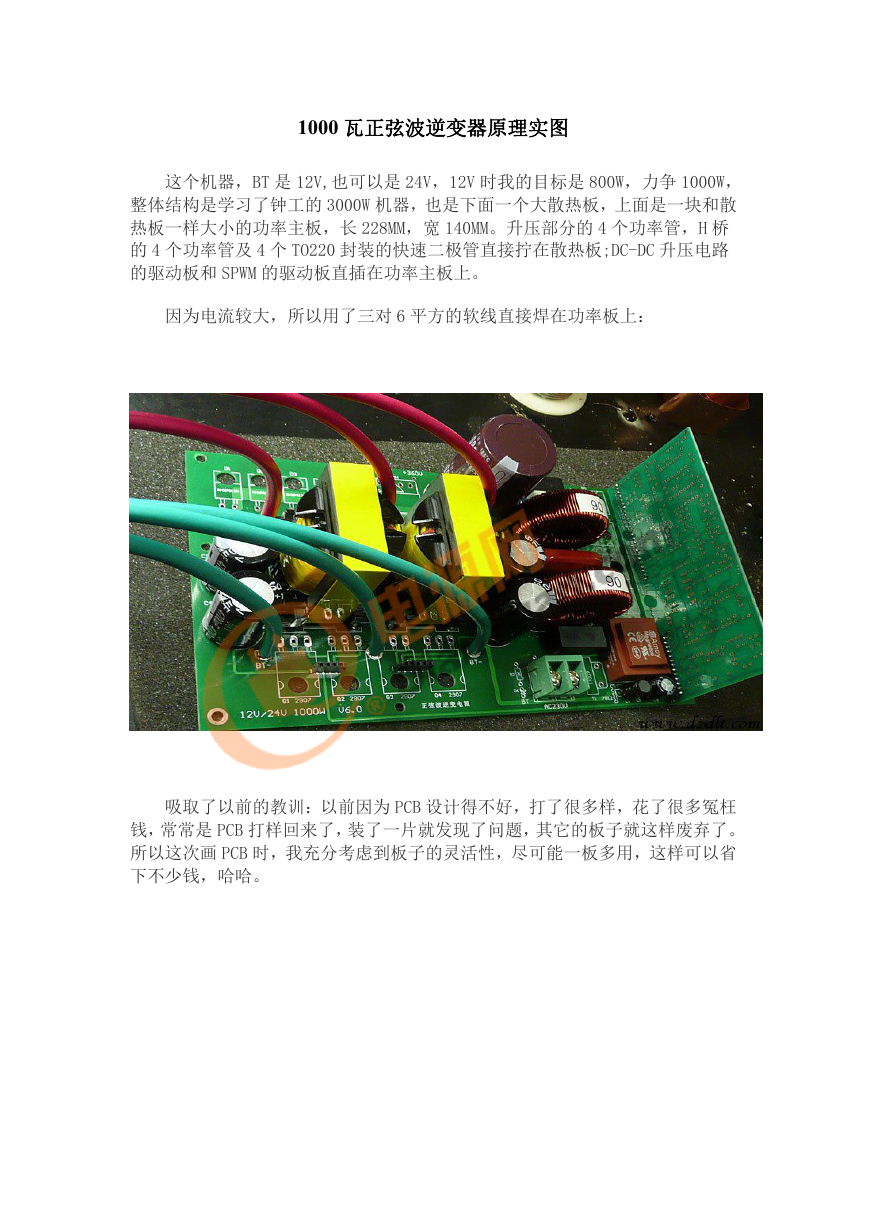

1000 瓦正弦波逆变器原理实图这个机器，BT 是 12V,也可以是 24V，12V 时我的目标是 800W，力争 1000W，整体结构是学习了钟工的 3000W 机器，也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长 228MM，宽 140MM。升压部分的 4 个功率管，H 桥的 4 个功率管及 4 个 TO220 封装的快速二极管直接拧在散热板;DC-DC 升压电路的驱动板和 SPWM 的驱动板直插在功率主板上。因为电流较大，所以用了三对 6 平方的软线直接焊在功率板上：吸取了以前的教训：以前因为 PCB 设计得不好，打了很多样，花了很多冤枉钱，常常是 PCB 打样回来了，装了一片就发现了问题，其它的板子就这样废弃了。所以这次画 PCB 时，我充分考虑到板子的灵活性，尽可能一板多用，这样可以省下不少钱，哈哈。

如上图：在板子上预留了一个储能电感的位置，一般情况用准开环，不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个 EC35 的电感。

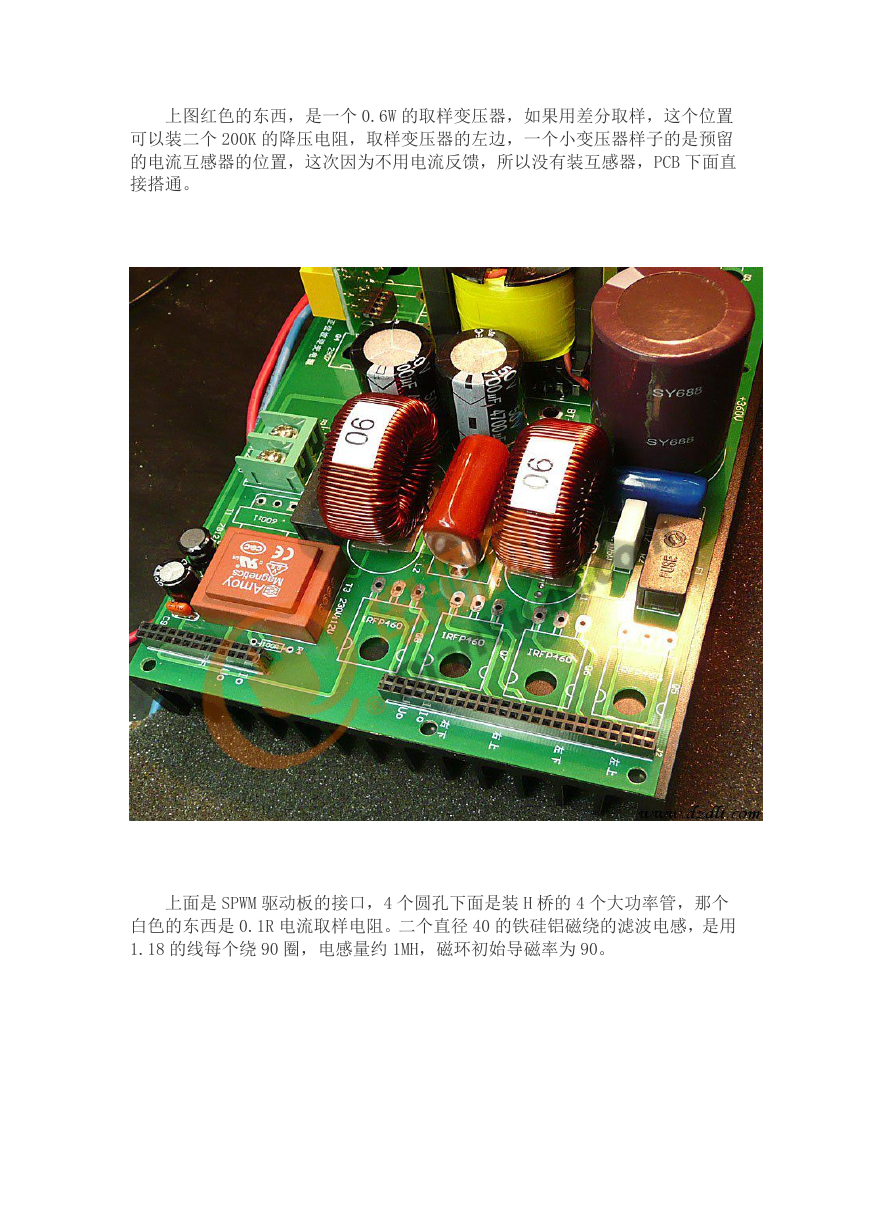

上图红色的东西，是一个 0.6W 的取样变压器，如果用差分取样，这个位置可以装二个 200K 的降压电阻，取样变压器的左边，一个小变压器样子的是预留的电流互感器的位置，这次因为不用电流反馈，所以没有装互感器，PCB 下面直接搭通。上面是 SPWM 驱动板的接口，4 个圆孔下面是装 H 桥的 4 个大功率管，那个白色的东西是 0.1R 电流取样电阻。二个直径 40 的铁硅铝磁绕的滤波电感，是用 1.18 的线每个绕 90 圈，电感量约 1MH，磁环初始导磁率为 90。

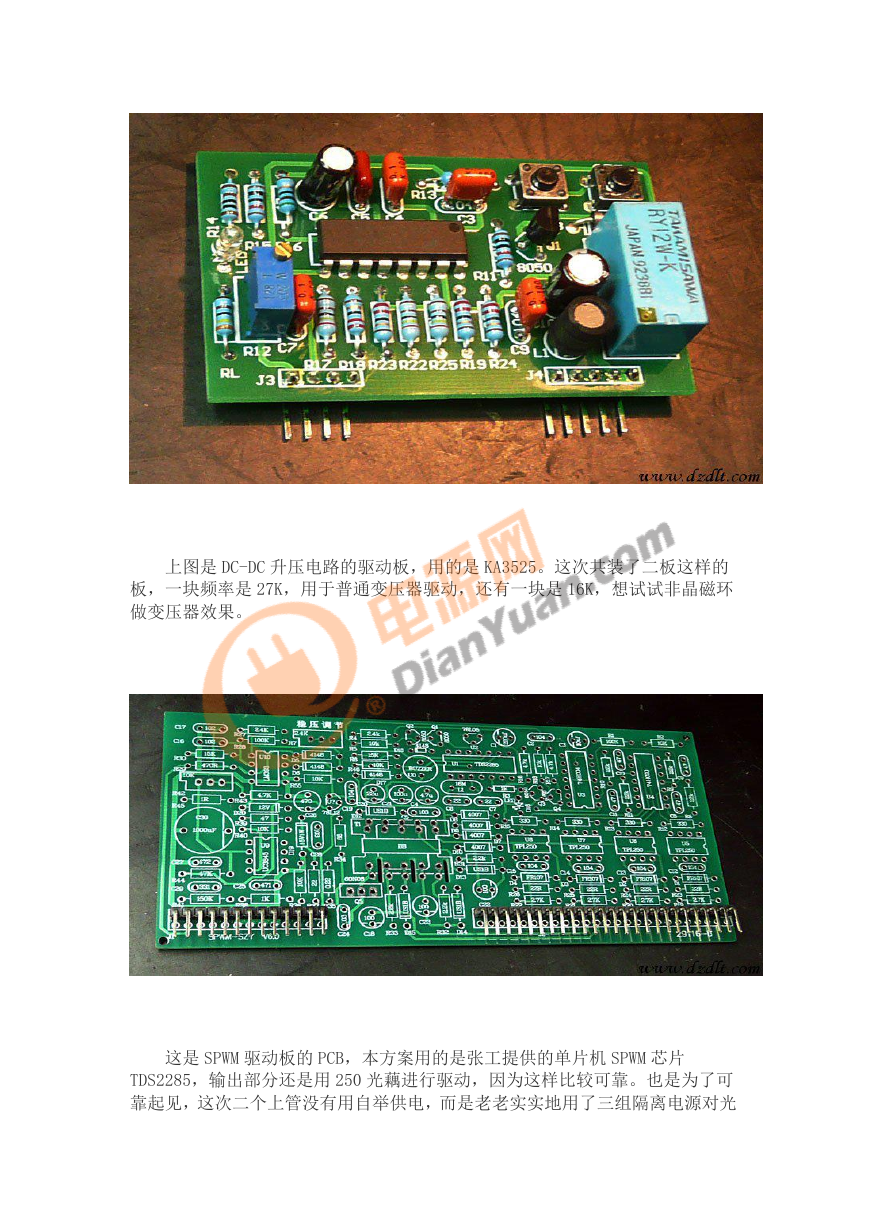

上图是 DC-DC 升压电路的驱动板，用的是 KA3525。这次共装了二板这样的板，一块频率是 27K，用于普通变压器驱动，还有一块是 16K，想试试非晶磁环做变压器效果。这是 SPWM 驱动板的 PCB，本方案用的是张工提供的单片机 SPWM 芯片 TDS2285，输出部分还是用 250 光藕进行驱动，因为这样比较可靠。也是为了可靠起见，这次二个上管没有用自举供电，而是老老实实地用了三组隔离电源对光

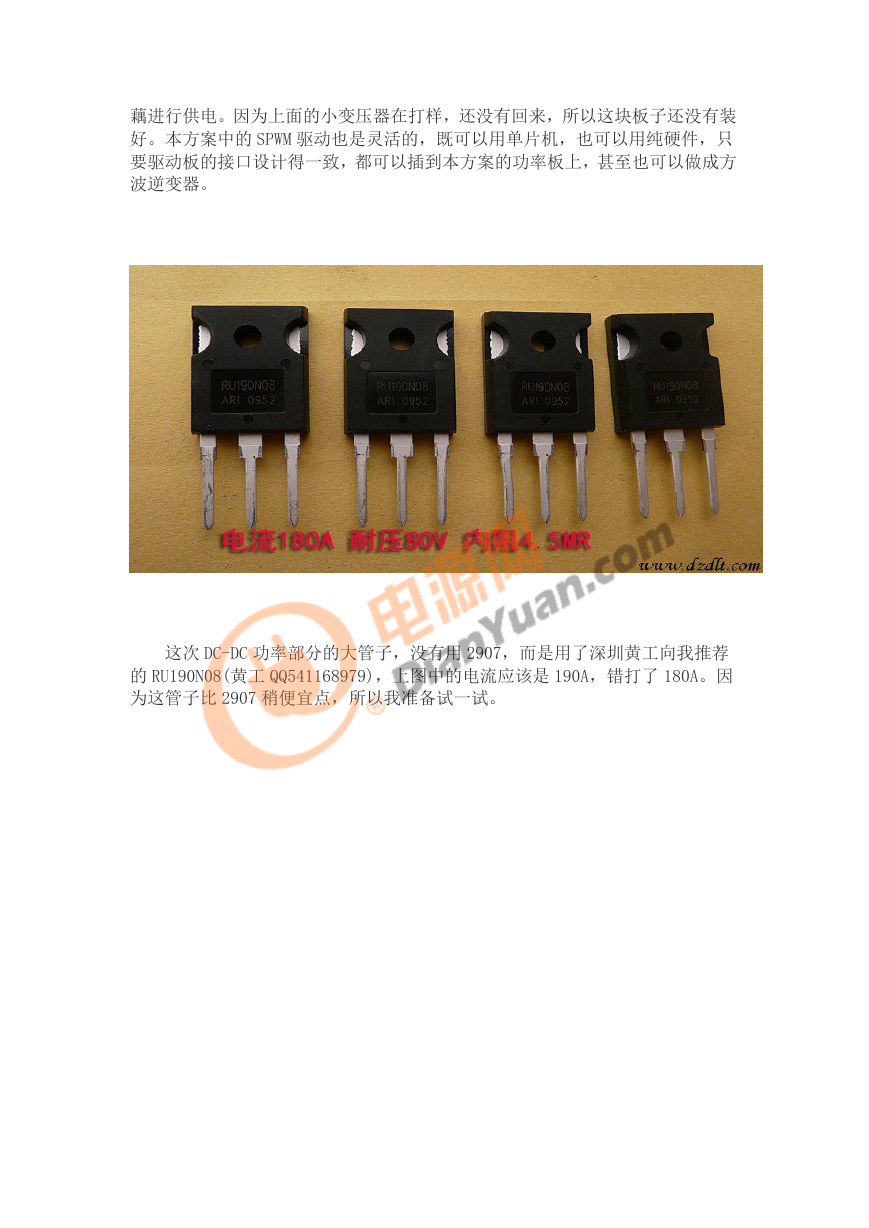

藕进行供电。因为上面的小变压器在打样，还没有回来，所以这块板子还没有装好。本方案中的 SPWM 驱动也是灵活的，既可以用单片机，也可以用纯硬件，只要驱动板的接口设计得一致，都可以插到本方案的功率板上，甚至也可以做成方波逆变器。这次 DC-DC 功率部分的大管子，没有用 2907，而是用了深圳黄工向我推荐的 RU190N08(黄工 QQ541168979)，上图中的电流应该是 190A，错打了 180A。因为这管子比 2907 稍便宜点，所以我准备试一试。

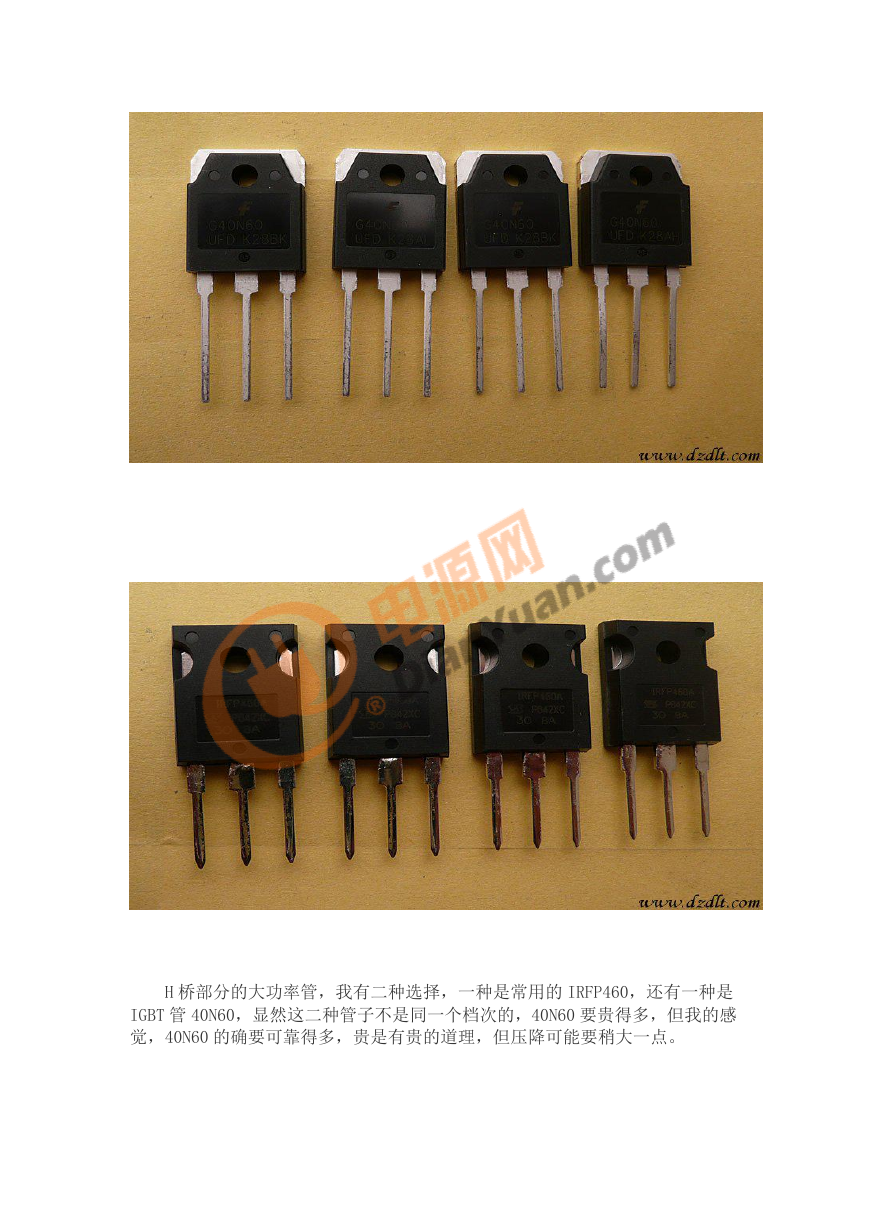

H 桥部分的大功率管，我有二种选择，一种是常用的 IRFP460，还有一种是 IGBT 管 40N60，显然这二种管子不是同一个档次的，40N60 要贵得多，但我的感觉，40N60 的确要可靠得多，贵是有贵的道理，但压降可能要稍大一点。

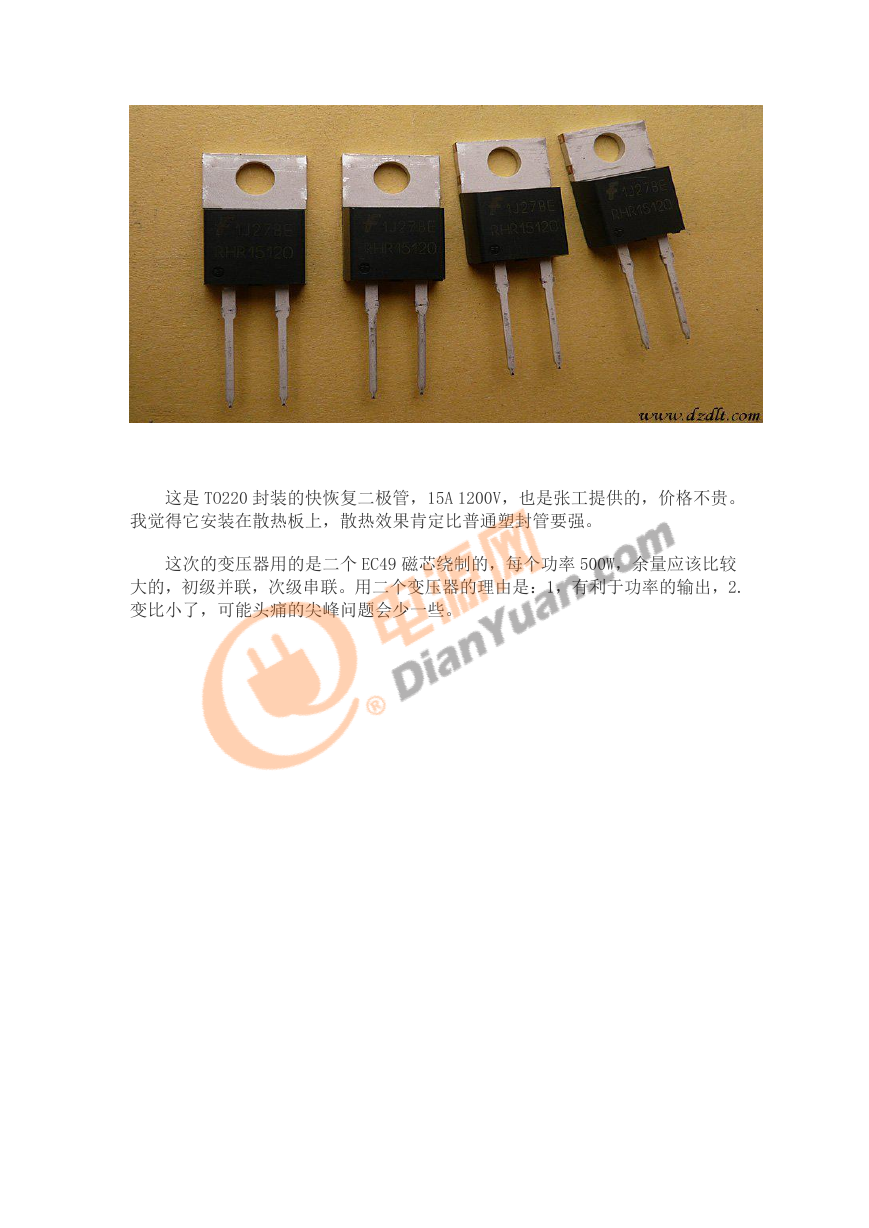

这是 TO220 封装的快恢复二极管，15A 1200V，也是张工提供的，价格不贵。我觉得它安装在散热板上，散热效果肯定比普通塑封管要强。这次的变压器用的是二个 EC49 磁芯绕制的，每个功率 500W，余量应该比较大的，初级并联，次级串联。用二个变压器的理由是：1，有利于功率的输出，2. 变比小了，可能头痛的尖峰问题会少一些。

对前级进行上电，空载电流近 1A，查到是变压器的原因，后来换了磁芯，空载降到 360MA(每个变压器 180MH，基本可以接受)，可见磁芯的重要性，而现在要买到几付好的磁性实在太难了。所幸的是 D 极波形很好，这次的变压器应该做得还可以了，参数是：初级 3+3，用 0.2*29 的铜带，次级 44T，用 0.74 线二根。下一步准备为前级加载，因为一台逆变器，能不能输出预定的功率，前级质量是决定因素。只因那个大功率的开关电源还有一点小问题要解决，所以，加载可能还要过几天。
