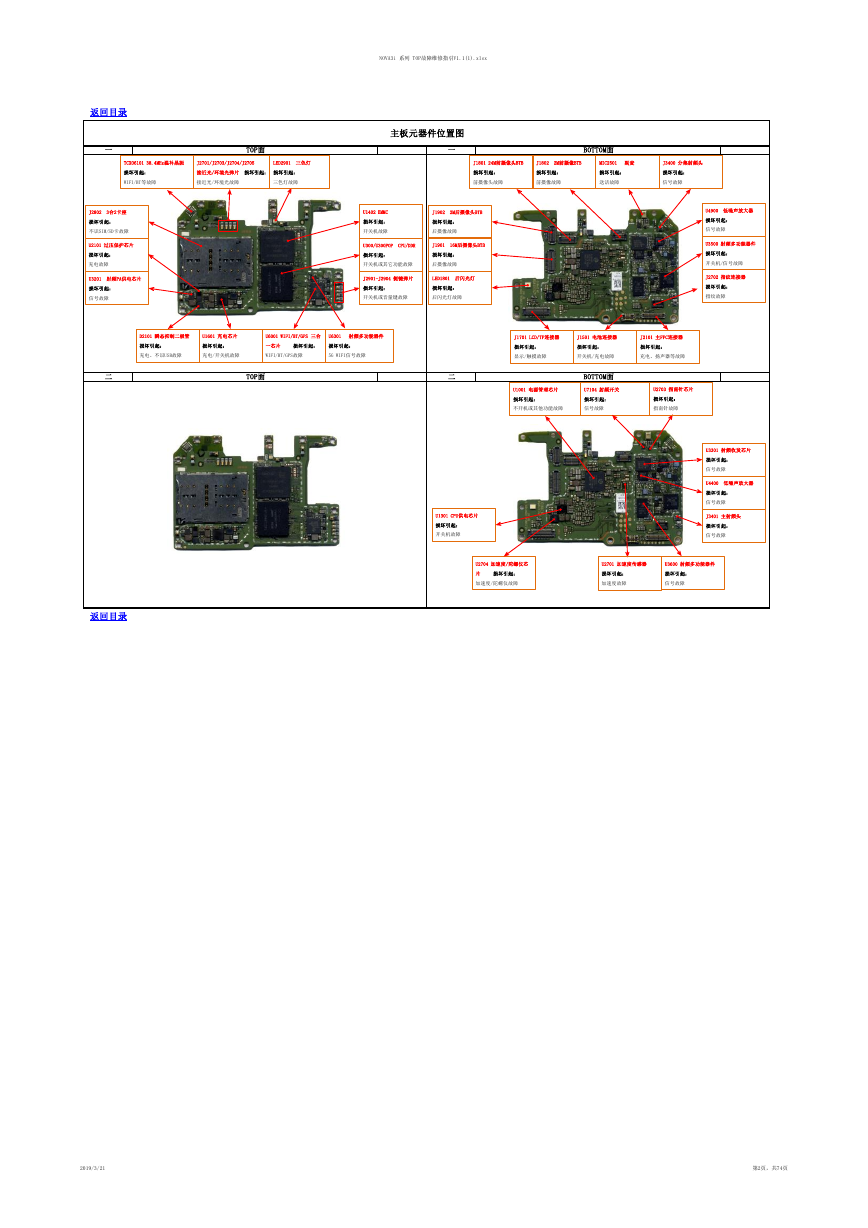

返回目录 NOVA3i 系列 TOP故障维修指引V1.1(1).xlsx 主板元器件位置图 一 TOP面 一 BOTTOM面 TCXO6101 38.4MHz温补晶振 J2701/J2703/J2704/J2705 LED2901 三色灯 J1801 24M前摄像头BTB J1802 2M前摄像BTB MIC2501 副麦 J3400 分集射频头 损坏引起： WIFI/BT等故障 接近光/环境光弹片 损坏引起： 损坏引起： 接近光/环境光故障 三色灯故障 损坏引起： 前摄像头故障 损坏引起： 前摄像故障 损坏引起： 送话故障 损坏引起： 信号故障 J2802 3合2卡座 损坏引起： 不识SIM/SD卡故障 U2101 过压保护芯片 损坏引起： 充电故障 U3201 射频PA供电芯片 损坏引起： 信号故障 U1402 EMMC 损坏引起： 开关机故障 J1902 2M后摄像头BTB 损坏引起： 后摄像故障 U300/U300POP CPU/DDR J1901 16M后摄像头BTB 损坏引起： 开关机或其它功能故障 损坏引起： 后摄像故障 J2901-J2904 侧键弹片 LED1801 后闪光灯 损坏引起： 损坏引起： 开关机或音量键故障 后闪光灯故障 D2101 瞬态抑制二极管 U1601 充电芯片 U6001 WIFI/BT/GPS 三合 U6301 射频多功能器件 损坏引起： 损坏引起： 一芯片 损坏引起： 损坏引起： 充电、不识USB故障 充电/开关机故障 WIFI/BT/GPS故障 5G WIFI信号故障 J1701 LCD/TP连接器 J1501 电池连接器 J2101 主FPC连接器 损坏引起： 损坏引起： 损坏引起： 显示/触摸故障 开关机/充电故障 充电、扬声器等故障 二 TOP面 二 BOTTOM面 U1001 电源管理芯片 U7104 射频开关 U2703 指南针芯片 损坏引起： 损坏引起： 不开机或其他功能故障 信号故障 损坏引起： 指南针故障 U1301 CPU供电芯片 损坏引起： 开关机故障 U4900 低噪声放大器 损坏引起： 信号故障 U3500 射频多功能器件 损坏引起： 开关机/信号故障 J2702 指纹连接器 损坏引起： 指纹故障 U3301 射频收发芯片 损坏引起： 信号故障 U4400 低噪声放大器 损坏引起： 信号故障 J3401 主射频头 损坏引起： 信号故障 返回目录 U2704 加速度/陀螺仪芯 U2701 加速度传感器 U3600 射频多功能器件 片 损坏引起： 加速度/陀螺仪故障 损坏引起： 加速度故障 损坏引起： 信号故障 2019/3/21 第2页，共74页
