2013下半年网络工程师考试真题及答案-下午卷试题一（共20 分）阅读以下说明，回答问题1 至问题4，将解答填入答题纸对应的解答栏内。【说明】某省运营商的社区宽带接入网络结构如图1-1 所示。图1-1 【问题1】（7 分）高速数据主干网的一个建设重点是解决“最后一公里”的问题，图1-1 所示的四个社区采用的小区宽带接入方法分别是：社区1 （1），社区2 （2），社区3 （3），社区4 （4）。除了这几种宽带接入方法外，采用有线电视网进行宽带接入的方法是（5），利用电力网进行宽带接入的方法是（6），遵循IEEE802.16 标准进行宽带接入的方法是（7）。空（1）～（7）备选答案： A．FTTx+PON G．PLC ( Power-Line Communication) C．FTTx+LAN B．HFC D．WLAN E．WiMax F．xDSL H．GPRS 参考答案：（1）F、（2）C 、（3）A、（4）D 、（5）B、（6）G、（7）E 【问题2】（3 分）在宽带接入中，FTTx 是速度最快的一种有线接入方式，而PON(Passive Optical Network )

技术是未来FTTx 的主要解决方案。PON 目前有两种主要的技术分支分别是GPON 和EPON， EPON 是（8）技术和（9）技术的结合，他可以实现上下行（10）的速率。参考答案：（8）以太网、（9）无源光网络、（10）1.25Gbps 【问题3】（6 分）宽带接入通常采用PPPoE 进行认证，PPP 协议一般包括三个协商阶段，（11）协议用于建立和测试数据链路；（12）协议用于协商网络层参数；（13）协议用于通信双方确认对方的身份。参考答案：（11）LCP Link Control Protocol 链路控制协议、（12）NCP Network Control Protocol 网络控制协议、（13）CHAP Challenge Handshake Authentication Protocol 质询握手身份认证协议【问题4】（4 分）在运营商网络中一般会有多个用户和不同业务流需要融合。运营商常用外层VLAN 区分不同的（14），在ONU 或家庭网关处采用内层VLAN 来区分不同的（15）；这种处理方式要求运营商网络和用户局域网中的交换机都支持（16）协议，同时通过802.1ad（运营商网桥协议）来实现灵活的QinQ技术。参考答案：（14）用户、（15）业务流、（16）802.1q 试题二（共20 分）阅读以下列说明，回答问题1 至问题4。将解答填入答题纸对应的解答栏内。【说明】为了保障网络安全，某公司安装了一款防火墙，对内部网络、Web 服务器以及外部网络进行逻辑隔离，其网络结构如图2-1 所示。【问题1】（4 分）包过滤防火墙使用ACL 实现过滤功能，通常的ACL 分为两种，编号为1-99的ACL 根据IP 报图2-1

文的源地址域进行过滤，称为（1）；编号为100-199 的ACL 根据IP 报文中的更多域对数据包进行控制，称为（1）。参考答案：（1）标准访问控制列表、（2）扩展服务控制列表【问题2】（3 分）根据图2-1，防火墙的三个端口连接的网络分别称为（3）、（4）、（5）。参考答案：（3）inside 区域、（4）outside 区域、（5）DMZ 区域【问题 3】（7 分）防火墙配置要求如下： ◆公司内部局域网用户可以访问Web Server 和Internet； ◆Internet 用户可以访问Web Server； ◆Internet 上特定主机202.110.1.100 可以通过Telnet 访问Web Server ◆Internet 用户不能访问公司内部局域网请按照防火墙的最小特权原则补充完成表 2-1 表 2-1 参考答案：（6）202.10.1.10、（7）80 、（8）Any、（9）Any、（10）202.10.1.10、（11）23、（12）deny 或拒绝【问题4】（6 分）由于防火墙出现故障，现将网络拓扑进行调整，增加一台包过滤路由器R2，与Proxy Server 和路由器R1 共同组成一个屏蔽子网防火墙，结构如图2-2 所示。为了实现与表2-1 相同的过滤功能，补充路由器R1 上的ACL 规则。

参考答案：（13）tcp any 202.10.1.10 eq 80、（14）tcp 202.110.1.100 202.10.1.10 eq 23 、（15）deny ip any any 试题三（共20 分）阅读以下说明，回答问题1 至问题7,将解答填入答题纸对应的解答栏内。【说明】某单位网络拓扑结构如图3-1 所示，内部各计算机终端通过代理服务器访问Internet。网络要求如下： 1．运营商提供的IP 地址为202.117.112.0/30，网络出口对端的IP 地址为202.117.112.1； 2．代理服务器采用Linux 系统； 3．Web、DNS 和DHCP 服务器采用Windows Server 2003 系统，Web 服务器IP 地址为 192.168.0.3，DNS 服务器IP 地址为192.168.0.2。DHCP 服务器IP地址为192.168.0.4； 4．内部客户机采用Windows XP 系统，通过DHCP 服务器动态分配IP 地址，子网为 192.168.0.0/25 内网网关IP 地址为192.168.0.1； 5．代理服务器、DNS、Web 和DHCP 服务器均通过手工设置IP 地址。

图3-1 B．/var C．/dev 【问题1】（2 分） Linux 系统中，IP 地址的配置文件一般存放在（1）目录下。 A．/etc D．/home 参考答案：（1）A 【问题2】（3 分）请完成3-1 中代理服务器ethe0 的配置。 DEVICE=eth0 BOOTPROTO=static ONBOOT=yes HWADDR=09:00:27:24:F8:9B NETMASK= (2) IPADDR= (3) GATEWAY=192.168.0.1 TYPE=Ethernet NAME=”System eth0” IPV6INIT=no 参考答案：（2）255.255.255.128、（3）192.168.0.1 【问题3】（3 分）请完成3-1 中代理服务器ethe1 的配置。 DEVICE=eth1 BOOTPROTO=static ONBOOT=yes HWADDR=09:00:27:21:A1:78 NETMASK= (4) IPADDR= (5) GATEWAY= (6) TYPE=Ethernet NAME= ” System eth0 ” IPV6INIT=no DEVICE=eth0 参考答案：（4）255.255.255.252、（5）202.117.112.2、（6）202.117.112.1 【问题 4】（4 分） DNS 使用（7）来处理网络中多个主机和IP 地址的转换，当DNS 服务器配置完成后，在客户机的cm 命令窗口中，可用于测试DNS 服务器状态的命令有（8）（多选）。（7）备选答案： A．集中式数据库（8）备选答案： A．nslookup 参考答案：（7）B 、（8）A,C B．分布式数据库 E．ipconfig B．arp C．ping D．tracert 【问题5】（2 分）安装DNS 服务时，在图3-2 所示Windows 组件中，选择（9），然后点击“详细信息”进

行DNS 组件安装。图3-2 参考答案：（9）网络服务【问题6】（3 分）在DNS 服务器中为Web 服务器添加主机记录时，在图3-3 中区域名称应填写（10）来建立正向查找区域。在图3-4 所示的“新建主机”对话框中名称栏应填写（11），IP 地址栏应填写（12）。参考答案：（10）test.com、（11）www、（12）192.168.0.3 【问题7】（3 分）在建立反向区域时，图3-5 中的“网络ID 中输入（13）。在图3-6 所示的创建指针记录对话框中，主机IP 地址为（14），主机名为（15）。

参考答案：（13）192.168.0、（14）3、（12）www.test.com 试题四（共15 分）阅读以下说明，回答问题1 至问题4,将解答填入答题纸对应的解答栏内。【说明】某公司计划使用路由器作为DHCP Server，其网络拓扑结构如图4-1 所示。根据业务需求，公司服务器IP 地址使用192.168.2.1/24，部门1 使用192.168.4.1/24网段、部门2 使用 192.168.3.1/24 网段（其中192.168.3.1-192.168.3.10 保留不分配），部门1 和部门2 通过路由器的DHCP 访问自动获得IP 地址。图4-1 根据网络拓扑和要求说明，完成（或解释）路由器R1 的配置： R1#config R1(config)# interface FastEthernet 0/1 R1(config-if)#ip address (1) (2) R1(config-if)#no shutdown R1(config-if)#exit R1(config)#ip dhcp pool vlan 3 R1(dhcp-config)#network 192.168.3.0 255.255.255.0 R1(dhcp-config)#default-router 192.168.3.254 255.255.255.0 ; (3) R1(dhcp-config)#dns-server 192.168.2.1 ; (4) R1(dhcp-config)#lease 0 8 0 ; (5) R1(dhcp-config)#exit

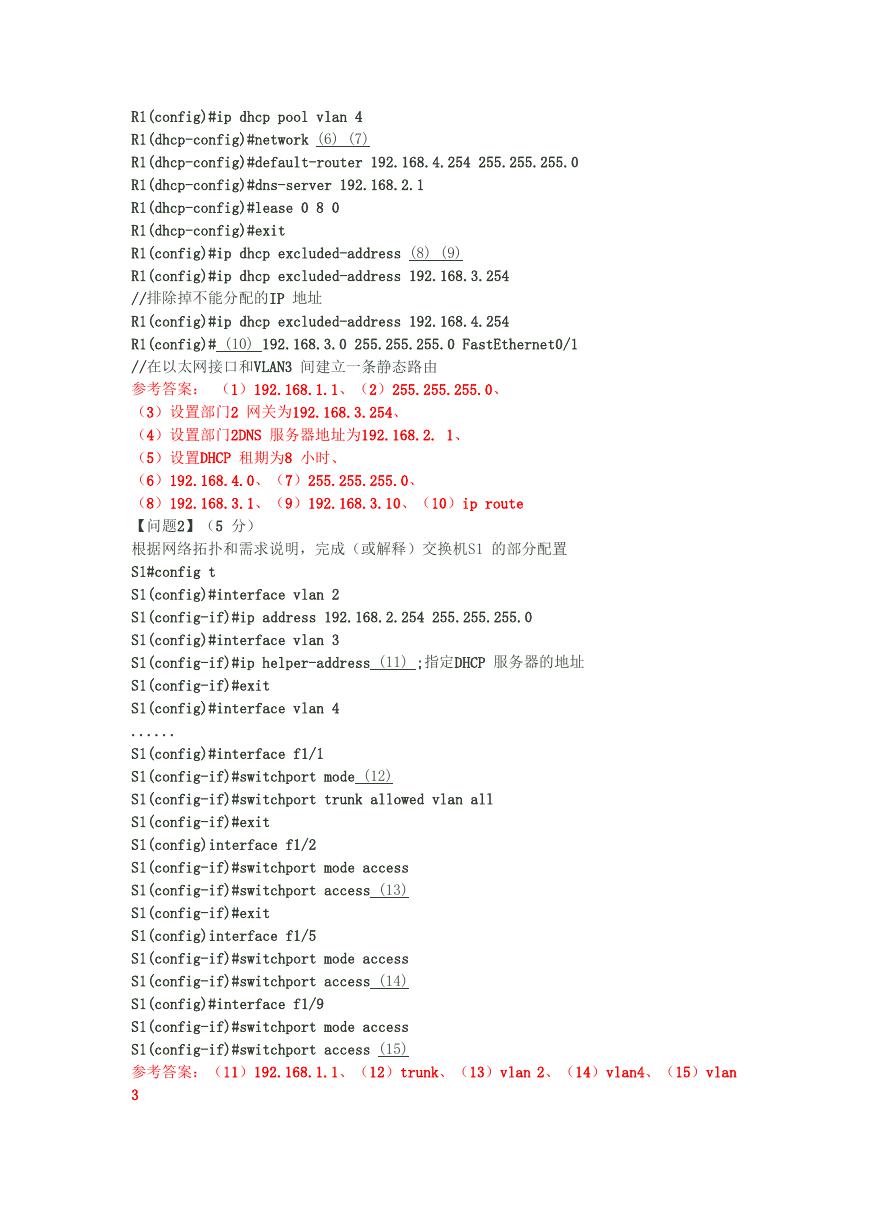

R1(config)#ip dhcp pool vlan 4 R1(dhcp-config)#network (6) (7) R1(dhcp-config)#default-router 192.168.4.254 255.255.255.0 R1(dhcp-config)#dns-server 192.168.2.1 R1(dhcp-config)#lease 0 8 0 R1(dhcp-config)#exit R1(config)#ip dhcp excluded-address (8) (9) R1(config)#ip dhcp excluded-address 192.168.3.254 //排除掉不能分配的IP 地址 R1(config)#ip dhcp excluded-address 192.168.4.254 R1(config)# (10) 192.168.3.0 255.255.255.0 FastEthernet0/1 //在以太网接口和VLAN3 间建立一条静态路由参考答案：（1）192.168.1.1、（2）255.255.255.0、（3）设置部门2 网关为192.168.3.254、（4）设置部门2DNS 服务器地址为192.168.2. 1、（5）设置DHCP 租期为8 小时、（6）192.168.4.0、（7）255.255.255.0、（8）192.168.3.1、（9）192.168.3.10、（10）ip route 【问题2】（5 分）根据网络拓扑和需求说明，完成（或解释）交换机S1 的部分配置 S1#config t S1(config)#interface vlan 2 S1(config-if)#ip address 192.168.2.254 255.255.255.0 S1(config)#interface vlan 3 S1(config-if)#ip helper-address (11) ;指定DHCP 服务器的地址 S1(config-if)#exit S1(config)#interface vlan 4 ...... S1(config)#interface f1/1 S1(config-if)#switchport mode (12) S1(config-if)#switchport trunk allowed vlan all S1(config-if)#exit S1(config)interface f1/2 S1(config-if)#switchport mode access S1(config-if)#switchport access (13) S1(config-if)#exit S1(config)interface f1/5 S1(config-if)#switchport mode access S1(config-if)#switchport access (14) S1(config)#interface f1/9 S1(config-if)#switchport mode access S1(config-if)#switchport access (15) 参考答案：（11）192.168.1.1、（12）trunk、（13）vlan 2、（14）vlan4、（15）vlan 3
