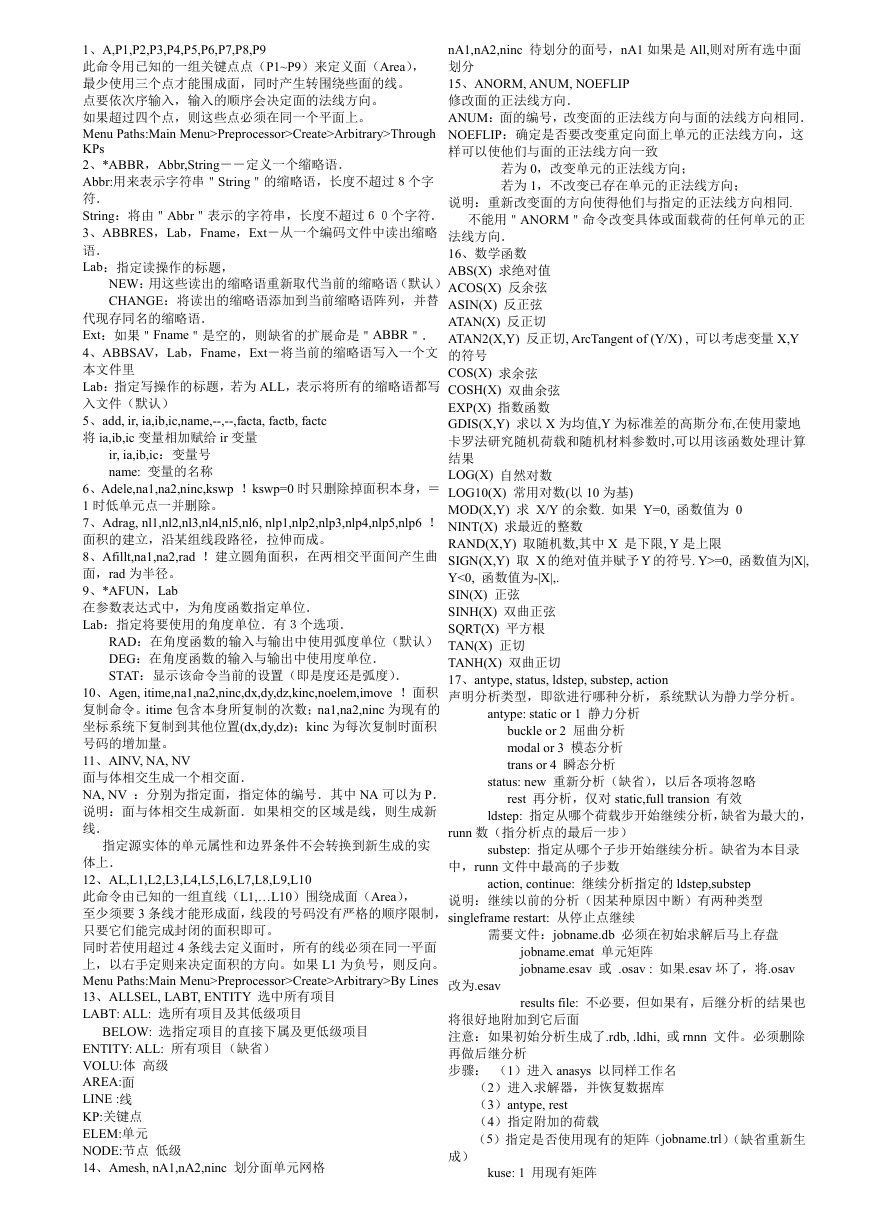

    1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9 此命令用已知的一组关键点点（P1~P9）来定义面（Area）， 最少使用三个点才能围成面，同时产生转围绕些面的线。 点要依次序输入，输入的顺序会决定面的法线方向。 如果超过四个点，则这些点必须在同一个平面上。 Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs 2、*ABBR，Abbr,String－－定义一个缩略语． Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字 符． String：将由＂Abbr＂表示的字符串，长度不超过６０个字符． 3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略 语． Lab：指定读操作的标题， NEW：用这些读出的缩略语重新取代当前的缩略语（默认） CHANGE：将读出的缩略语添加到当前缩略语阵列，并替 代现存同名的缩略语． Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂． 4、ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文 本文件里 Lab：指定写操作的标题，若为 ALL，表示将所有的缩略语都写 入文件（默认） 5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc 将 ia,ib,ic 变量相加赋给 ir 变量 ir, ia,ib,ic：变量号 name: 变量的名称 6、Adele,na1,na2,ninc,kswp ！kswp=0 时只删除掉面积本身，＝ 1 时低单元点一并删除。 7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！ 面积的建立，沿某组线段路径，拉伸而成。 8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲 面，rad 为半径。 9、*AFUN，Lab 在参数表达式中，为角度函数指定单位． Lab：指定将要使用的角度单位．有３个选项． RAD：在角度函数的输入与输出中使用弧度单位（默认） DEG：在角度函数的输入与输出中使用度单位． STAT：显示该命令当前的设置（即是度还是弧度）． 10、Agen, itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积 复制命令。itime 包含本身所复制的次数；na1,na2,ninc 为现有的 坐标系统下复制到其他位置(dx,dy,dz)；kinc 为每次复制时面积 号码的增加量。 11、AINV, NA, NV 面与体相交生成一个相交面． NA, NV ：分别为指定面，指定体的编号．其中 NA 可以为 P． 说明：面与体相交生成新面．如果相交的区域是线，则生成新 线． 指定源实体的单元属性和边界条件不会转换到新生成的实 体上． 12、AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10 此命令由已知的一组直线（L1,…L10）围绕成面（Area）， 至少须要 3 条线才能形成面，线段的号码没有严格的顺序限制， 只要它们能完成封闭的面积即可。 同时若使用超过 4 条线去定义面时，所有的线必须在同一平面 上，以右手定则来决定面积的方向。如果 L1 为负号，则反向。 Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>By Lines 13、ALLSEL, LABT, ENTITY 选中所有项目 LABT: ALL: 选所有项目及其低级项目 BELOW: 选指定项目的直接下属及更低级项目 ENTITY: ALL: 所有项目（缺省） VOLU:体 高级 AREA:面 LINE :线 KP:关键点 ELEM:单元 NODE:节点 低级 14、Amesh, nA1,nA2,ninc 划分面单元网格 nA1,nA2,ninc 待划分的面号，nA1 如果是 All,则对所有选中面 划分 15、ANORM, ANUM, NOEFLIP 修改面的正法线方向． ANUM：面的编号，改变面的正法线方向与面的法线方向相同． NOEFLIP：确定是否要改变重定向面上单元的正法线方向，这 样可以使他们与面的正法线方向一致 若为 0，改变单元的正法线方向； 若为 1，不改变已存在单元的正法线方向； 说明：重新改变面的方向使得他们与指定的正法线方向相同. 不能用＂ANORM＂命令改变具体或面载荷的任何单元的正 法线方向． 16、数学函数 ABS(X) 求绝对值 ACOS(X) 反余弦 ASIN(X) 反正弦 ATAN(X) 反正切 ATAN2(X,Y) 反正切, ArcTangent of (Y/X) , 可以考虑变量 X,Y 的符号 COS(X) 求余弦 COSH(X) 双曲余弦 EXP(X) 指数函数 GDIS(X,Y) 求以 X 为均值,Y 为标准差的高斯分布,在使用蒙地 卡罗法研究随机荷载和随机材料参数时,可以用该函数处理计算 结果 LOG(X) 自然对数 LOG10(X) 常用对数(以 10 为基) MOD(X,Y) 求 X/Y 的余数. 如果 Y=0, 函数值为 0 NINT(X) 求最近的整数 RAND(X,Y) 取随机数,其中 X 是下限, Y 是上限 SIGN(X,Y) 取 X 的绝对值并赋予 Y 的符号. Y>=0, 函数值为|X|, Y<0, 函数值为-|X|,. SIN(X) 正弦 SINH(X) 双曲正弦 SQRT(X) 平方根 TAN(X) 正切 TANH(X) 双曲正切 17、antype, status, ldstep, substep, action 声明分析类型，即欲进行哪种分析，系统默认为静力学分析。 antype: static or 1 静力分析 buckle or 2 屈曲分析 modal or 3 模态分析 trans or 4 瞬态分析 status: new 重新分析（缺省），以后各项将忽略 rest 再分析，仅对 static,full transion 有效 ldstep: 指定从哪个荷载步开始继续分析，缺省为最大的， runn 数（指分析点的最后一步） substep: 指定从哪个子步开始继续分析。缺省为本目录 中，runn 文件中最高的子步数 action, continue: 继续分析指定的 ldstep,substep 说明：继续以前的分析（因某种原因中断）有两种类型 singleframe restart: 从停止点继续 需要文件：jobname.db 必须在初始求解后马上存盘 jobname.emat 单元矩阵 jobname.esav 或 .osav : 如果.esav 坏了，将.osav 改为.esav results file: 不必要，但如果有，后继分析的结果也 将很好地附加到它后面 注意：如果初始分析生成了.rdb, .ldhi, 或 rnnn 文件。必须删除 再做后继分析 步骤： （1）进入 anasys 以同样工作名 （2）进入求解器，并恢复数据库 （3）antype, rest （4）指定附加的荷载 （5）指定是否使用现有的矩阵（jobname.trl）（缺省重新生 成） kuse: 1 用现有矩阵

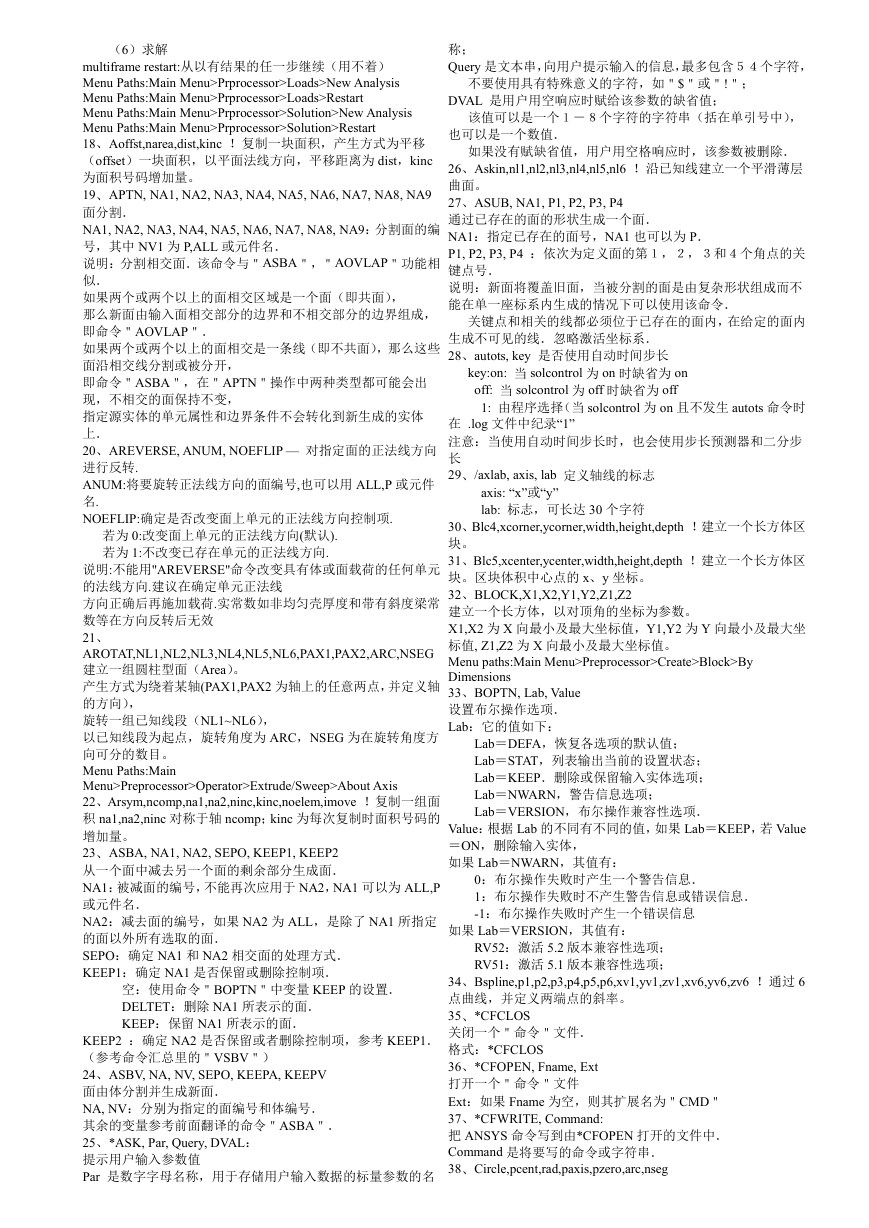

    （6）求解 multiframe restart:从以有结果的任一步继续（用不着） Menu Paths:Main Menu>Prprocessor>Loads>New Analysis Menu Paths:Main Menu>Prprocessor>Loads>Restart Menu Paths:Main Menu>Prprocessor>Solution>New Analysis Menu Paths:Main Menu>Prprocessor>Solution>Restart 18、Aoffst,narea,dist,kinc ！复制一块面积，产生方式为平移 （offset）一块面积，以平面法线方向，平移距离为 dist，kinc 为面积号码增加量。 19、APTN, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9 面分割． NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9：分割面的编 号，其中 NV1 为 P,ALL 或元件名． 说明：分割相交面．该命令与＂ASBA＂，＂AOVLAP＂功能相 似． 如果两个或两个以上的面相交区域是一个面（即共面）， 那么新面由输入面相交部分的边界和不相交部分的边界组成， 即命令＂AOVLAP＂． 如果两个或两个以上的面相交是一条线（即不共面），那么这些 面沿相交线分割或被分开， 即命令＂ASBA＂，在＂APTN＂操作中两种类型都可能会出 现，不相交的面保持不变， 指定源实体的单元属性和边界条件不会转化到新生成的实体 上． 20、AREVERSE, ANUM, NOEFLIP — 对指定面的正法线方向 进行反转. ANUM:将要旋转正法线方向的面编号,也可以用 ALL,P 或元件 名. NOEFLIP:确定是否改变面上单元的正法线方向控制项. 若为 0:改变面上单元的正法线方向(默认). 若为 1:不改变已存在单元的正法线方向. 说明:不能用"AREVERSE"命令改变具有体或面载荷的任何单元 的法线方向.建议在确定单元正法线 方向正确后再施加载荷.实常数如非均匀壳厚度和带有斜度梁常 数等在方向反转后无效 21、 AROTAT,NL1,NL2,NL3,NL4,NL5,NL6,PAX1,PAX2,ARC,NSEG 建立一组圆柱型面（Area）。 产生方式为绕着某轴(PAX1,PAX2 为轴上的任意两点，并定义轴 的方向）， 旋转一组已知线段（NL1~NL6）， 以已知线段为起点，旋转角度为 ARC，NSEG 为在旋转角度方 向可分的数目。 Menu Paths:Main Menu>Preprocessor>Operator>Extrude/Sweep>About Axis 22、Arsym,ncomp,na1,na2,ninc,kinc,noelem,imove ！复制一组面 积 na1,na2,ninc 对称于轴 ncomp；kinc 为每次复制时面积号码的 增加量。 23、ASBA, NA1, NA2, SEPO, KEEP1, KEEP2 从一个面中减去另一个面的剩余部分生成面． NA1：被减面的编号，不能再次应用于 NA2，NA1 可以为 ALL,P 或元件名． NA2：减去面的编号，如果 NA2 为 ALL，是除了 NA1 所指定 的面以外所有选取的面． SEPO：确定 NA1 和 NA2 相交面的处理方式． KEEP1：确定 NA1 是否保留或删除控制项． 空：使用命令＂BOPTN＂中变量 KEEP 的设置． DELTET：删除 NA1 所表示的面． KEEP：保留 NA1 所表示的面． KEEP2 ：确定 NA2 是否保留或者删除控制项，参考 KEEP1． （参考命令汇总里的＂VSBV＂） 24、ASBV, NA, NV, SEPO, KEEPA, KEEPV 面由体分割并生成新面． NA, NV：分别为指定的面编号和体编号． 其余的变量参考前面翻译的命令＂ASBA＂． 25、*ASK, Par, Query, DVAL： 提示用户输入参数值 Par 是数字字母名称，用于存储用户输入数据的标量参数的名 称； Query 是文本串，向用户提示输入的信息，最多包含５４个字符， 不要使用具有特殊意义的字符，如＂$＂或＂!＂； DVAL 是用户用空响应时赋给该参数的缺省值； 该值可以是一个１－８个字符的字符串（括在单引号中）， 也可以是一个数值． 如果没有赋缺省值，用户用空格响应时，该参数被删除． 26、Askin,nl1,nl2,nl3,nl4,nl5,nl6 ！沿已知线建立一个平滑薄层 曲面。 27、ASUB, NA1, P1, P2, P3, P4 通过已存在的面的形状生成一个面． NA1：指定已存在的面号，NA1 也可以为 P． P1, P2, P3, P4 ：依次为定义面的第１，２，３和４个角点的关 键点号． 说明：新面将覆盖旧面，当被分割的面是由复杂形状组成而不 能在单一座标系内生成的情况下可以使用该命令． 关键点和相关的线都必须位于已存在的面内，在给定的面内 生成不可见的线．忽略激活坐标系． 28、autots, key 是否使用自动时间步长 key:on: 当 solcontrol 为 on 时缺省为 on off: 当 solcontrol 为 off 时缺省为 off 1: 由程序选择（当 solcontrol 为 on 且不发生 autots 命令时 在 .log 文件中纪录“1” 注意：当使用自动时间步长时，也会使用步长预测器和二分步 长 29、/axlab, axis, lab 定义轴线的标志 axis: “x”或“y” lab: 标志，可长达 30 个字符 30、Blc4,xcorner,ycorner,width,height,depth ！建立一个长方体区 块。 31、Blc5,xcenter,ycenter,width,height,depth ！建立一个长方体区 块。区块体积中心点的 x、y 坐标。 32、BLOCK,X1,X2,Y1,Y2,Z1,Z2 建立一个长方体，以对顶角的坐标为参数。 X1,X2 为 X 向最小及最大坐标值，Y1,Y2 为 Y 向最小及最大坐 标值, Z1,Z2 为 X 向最小及最大坐标值。 Menu paths:Main Menu>Preprocessor>Create>Block>By Dimensions 33、BOPTN, Lab, Value 设置布尔操作选项． Lab：它的值如下： Lab＝DEFA，恢复各选项的默认值； Lab＝STAT，列表输出当前的设置状态； Lab＝KEEP．删除或保留输入实体选项； Lab＝NWARN，警告信息选项； Lab＝VERSION，布尔操作兼容性选项． Value：根据 Lab 的不同有不同的值，如果 Lab＝KEEP，若 Value ＝ON，删除输入实体， 如果 Lab＝NWARN，其值有： 0：布尔操作失败时产生一个警告信息． 1：布尔操作失败时不产生警告信息或错误信息． -1：布尔操作失败时产生一个错误信息 如果 Lab＝VERSION，其值有： RV52：激活 5.2 版本兼容性选项； RV51：激活 5.1 版本兼容性选项； 34、Bspline,p1,p2,p3,p4,p5,p6,xv1,yv1,zv1,xv6,yv6,zv6 ！通过 6 点曲线，并定义两端点的斜率。 35、*CFCLOS 关闭一个＂命令＂文件． 格式：*CFCLOS 36、*CFOPEN, Fname, Ext 打开一个＂命令＂文件 Ext：如果 Fname 为空，则其扩展名为＂CMD＂ 37、*CFWRITE, Command: 把 ANSYS 命令写到由*CFOPEN 打开的文件中． Command 是将要写的命令或字符串． 38、Circle,pcent,rad,paxis,pzero,arc,nseg

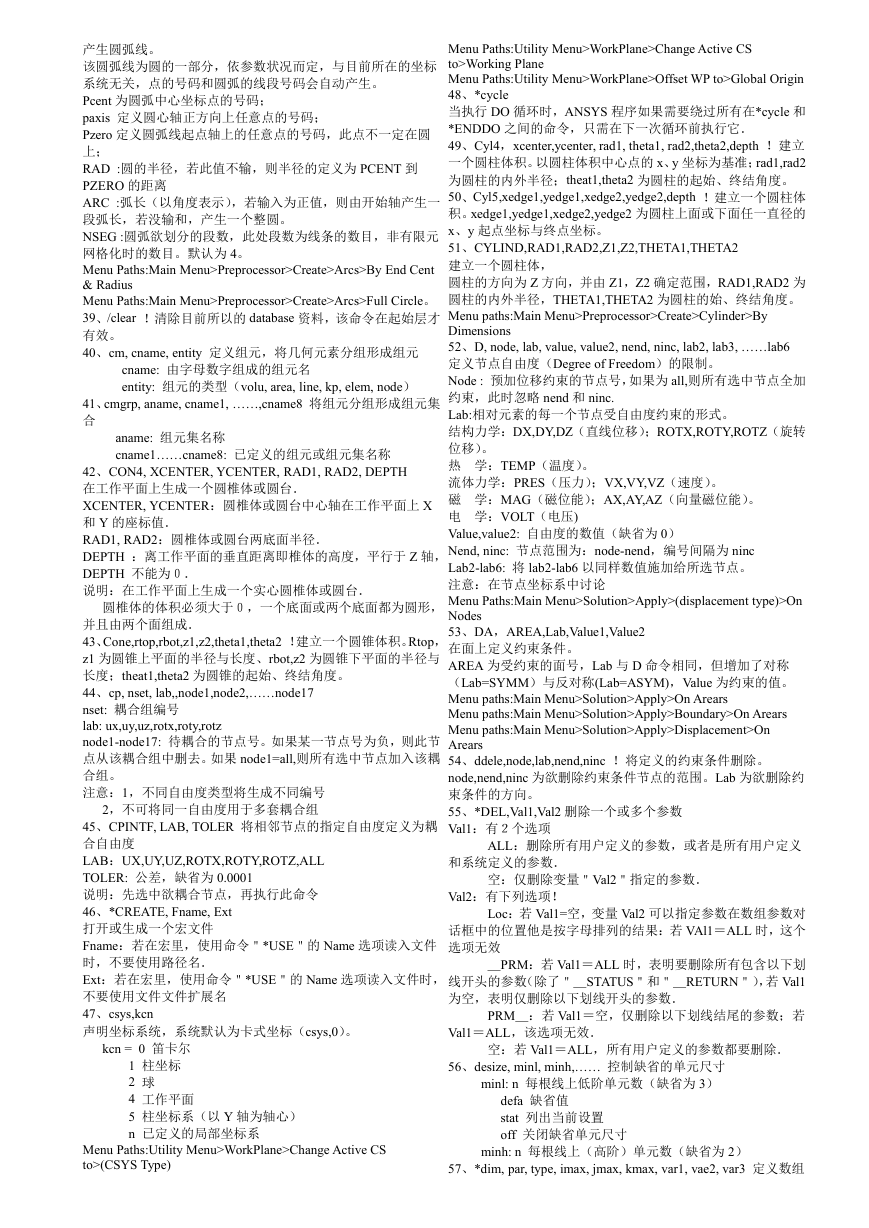

    产生圆弧线。 该圆弧线为圆的一部分，依参数状况而定，与目前所在的坐标 系统无关，点的号码和圆弧的线段号码会自动产生。 Pcent 为圆弧中心坐标点的号码； paxis 定义圆心轴正方向上任意点的号码； Pzero 定义圆弧线起点轴上的任意点的号码，此点不一定在圆 上； RAD :圆的半径，若此值不输，则半径的定义为 PCENT 到 PZERO 的距离 ARC :弧长（以角度表示），若输入为正值，则由开始轴产生一 段弧长，若没输和，产生一个整圆。 NSEG :圆弧欲划分的段数，此处段数为线条的数目，非有限元 网格化时的数目。默认为 4。 Menu Paths:Main Menu>Preprocessor>Create>Arcs>By End Cent & Radius Menu Paths:Main Menu>Preprocessor>Create>Arcs>Full Circle。 39、/clear ！清除目前所以的 database 资料，该命令在起始层才 有效。 40、cm, cname, entity 定义组元，将几何元素分组形成组元 cname: 由字母数字组成的组元名 entity: 组元的类型（volu, area, line, kp, elem, node） 41、cmgrp, aname, cname1, ……,cname8 将组元分组形成组元集 合 aname: 组元集名称 cname1……cname8: 已定义的组元或组元集名称 42、CON4, XCENTER, YCENTER, RAD1, RAD2, DEPTH 在工作平面上生成一个圆椎体或圆台． XCENTER, YCENTER：圆椎体或圆台中心轴在工作平面上 X 和 Y 的座标值． RAD1, RAD2：圆椎体或圆台两底面半径． DEPTH ：离工作平面的垂直距离即椎体的高度，平行于 Z 轴， DEPTH 不能为０． 说明：在工作平面上生成一个实心圆椎体或圆台． 圆椎体的体积必须大于０，一个底面或两个底面都为圆形， 并且由两个面组成． 43、Cone,rtop,rbot,z1,z2,theta1,theta2 ！建立一个圆锥体积。Rtop， z1 为圆锥上平面的半径与长度、rbot,z2 为圆锥下平面的半径与 长度；theat1,theta2 为圆锥的起始、终结角度。 44、cp, nset, lab,,node1,node2,……node17 nset: 耦合组编号 lab: ux,uy,uz,rotx,roty,rotz node1-node17: 待耦合的节点号。如果某一节点号为负，则此节 点从该耦合组中删去。如果 node1=all,则所有选中节点加入该耦 合组。 注意：1，不同自由度类型将生成不同编号 2，不可将同一自由度用于多套耦合组 45、CPINTF, LAB, TOLER 将相邻节点的指定自由度定义为耦 合自由度 LAB：UX,UY,UZ,ROTX,ROTY,ROTZ,ALL TOLER: 公差，缺省为 0.0001 说明：先选中欲耦合节点，再执行此命令 46、*CREATE, Fname, Ext 打开或生成一个宏文件 Fname：若在宏里，使用命令＂*USE＂的 Name 选项读入文件 时，不要使用路径名． Ext：若在宏里，使用命令＂*USE＂的 Name 选项读入文件时， 不要使用文件文件扩展名 47、csys,kcn 声明坐标系统，系统默认为卡式坐标（csys,0）。 kcn = 0 笛卡尔 1 柱坐标 2 球 4 工作平面 5 柱坐标系（以 Y 轴为轴心） n 已定义的局部坐标系 Menu Paths:Utility Menu>WorkPlane>Change Active CS to>(CSYS Type) minh: n 每根线上（高阶）单元数（缺省为 2） 57、*dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组 Menu Paths:Utility Menu>WorkPlane>Change Active CS to>Working Plane Menu Paths:Utility Menu>WorkPlane>Offset WP to>Global Origin 48、*cycle 当执行 DO 循环时，ANSYS 程序如果需要绕过所有在*cycle 和 *ENDDO 之间的命令，只需在下一次循环前执行它． 49、Cyl4，xcenter,ycenter, rad1, theta1, rad2,theta2,depth ！建立 一个圆柱体积。以圆柱体积中心点的 x、y 坐标为基准；rad1,rad2 为圆柱的内外半径；theat1,theta2 为圆柱的起始、终结角度。 50、Cyl5,xedge1,yedge1,xedge2,yedge2,depth ！建立一个圆柱体 积。xedge1,yedge1,xedge2,yedge2 为圆柱上面或下面任一直径的 x、y 起点坐标与终点坐标。 51、CYLIND,RAD1,RAD2,Z1,Z2,THETA1,THETA2 建立一个圆柱体， 圆柱的方向为 Z 方向，并由 Z1，Z2 确定范围，RAD1,RAD2 为 圆柱的内外半径，THETA1,THETA2 为圆柱的始、终结角度。 Menu paths:Main Menu>Preprocessor>Create>Cylinder>By Dimensions 52、D, node, lab, value, value2, nend, ninc, lab2, lab3, ……lab6 定义节点自由度（Degree of Freedom）的限制。 Node : 预加位移约束的节点号，如果为 all,则所有选中节点全加 约束，此时忽略 nend 和 ninc. Lab:相对元素的每一个节点受自由度约束的形式。 结构力学：DX,DY,DZ（直线位移）；ROTX,ROTY,ROTZ（旋转 位移）。 热 学：TEMP（温度）。 流体力学：PRES（压力）；VX,VY,VZ（速度）。 磁 学：MAG（磁位能）；AX,AY,AZ（向量磁位能）。 电 学：VOLT（电压) Value,value2: 自由度的数值（缺省为 0） Nend, ninc: 节点范围为：node-nend，编号间隔为 ninc Lab2-lab6: 将 lab2-lab6 以同样数值施加给所选节点。 注意：在节点坐标系中讨论 Menu Paths:Main Menu>Solution>Apply>(displacement type)>On Nodes 53、DA，AREA,Lab,Value1,Value2 在面上定义约束条件。 AREA 为受约束的面号，Lab 与 D 命令相同，但增加了对称 （Lab=SYMM）与反对称(Lab=ASYM)，Value 为约束的值。 Menu paths:Main Menu>Solution>Apply>On Arears Menu paths:Main Menu>Solution>Apply>Boundary>On Arears Menu paths:Main Menu>Solution>Apply>Displacement>On Arears 54、ddele,node,lab,nend,ninc ！将定义的约束条件删除。 node,nend,ninc 为欲删除约束条件节点的范围。Lab 为欲删除约 束条件的方向。 55、*DEL,Val1,Val2 删除一个或多个参数 Val1：有２个选项 ALL：删除所有用户定义的参数，或者是所有用户定义 和系统定义的参数． 空：仅删除变量＂Val2＂指定的参数． Val2：有下列选项！ Loc：若 Val1=空，变量 Val2 可以指定参数在数组参数对 话框中的位置他是按字母排列的结果：若 VAl1＝ALL 时，这个 选项无效 ＿PRM：若 Val1＝ALL 时，表明要删除所有包含以下划 线开头的参数（除了＂＿STATUS＂和＂＿RETURN＂），若 Val1 为空，表明仅删除以下划线开头的参数． PRM＿：若 Val1＝空，仅删除以下划线结尾的参数；若 Val1＝ALL，该选项无效． 空：若 Val1＝ALL，所有用户定义的参数都要删除． 56、desize, minl, minh,…… 控制缺省的单元尺寸 minl: n 每根线上低阶单元数（缺省为 3） defa 缺省值 stat 列出当前设置 off 关闭缺省单元尺寸

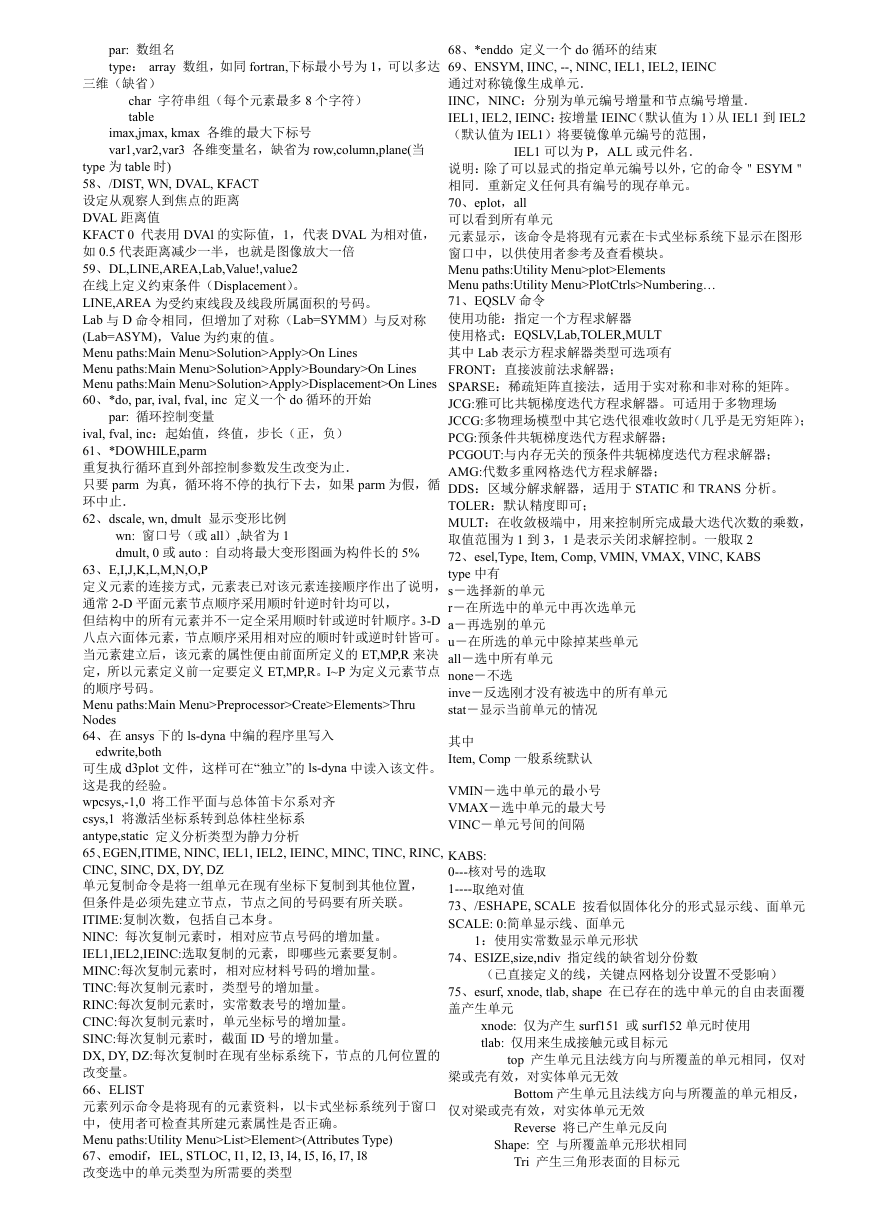

    par: 数组名 type： array 数组，如同 fortran,下标最小号为 1，可以多达 三维（缺省） char 字符串组（每个元素最多 8 个字符） table imax,jmax, kmax 各维的最大下标号 var1,var2,var3 各维变量名，缺省为 row,column,plane(当 type 为 table 时) 58、/DIST, WN, DVAL, KFACT 设定从观察人到焦点的距离 DVAL 距离值 KFACT 0 代表用 DVAl 的实际值，1，代表 DVAL 为相对值， 如 0.5 代表距离减少一半，也就是图像放大一倍 59、DL,LINE,AREA,Lab,Value!,value2 在线上定义约束条件（Displacement）。 LINE,AREA 为受约束线段及线段所属面积的号码。 Lab 与 D 命令相同，但增加了对称（Lab=SYMM）与反对称 (Lab=ASYM)，Value 为约束的值。 Menu paths:Main Menu>Solution>Apply>On Lines Menu paths:Main Menu>Solution>Apply>Boundary>On Lines Menu paths:Main Menu>Solution>Apply>Displacement>On Lines 60、*do, par, ival, fval, inc 定义一个 do 循环的开始 par: 循环控制变量 ival, fval, inc：起始值，终值，步长（正，负） 61、*DOWHILE,parm 重复执行循环直到外部控制参数发生改变为止． 只要 parm 为真，循环将不停的执行下去，如果 parm 为假，循 环中止． 62、dscale, wn, dmult 显示变形比例 wn: 窗口号（或 all）,缺省为 1 dmult, 0 或 auto : 自动将最大变形图画为构件长的 5% 63、E,I,J,K,L,M,N,O,P 定义元素的连接方式，元素表已对该元素连接顺序作出了说明， 通常 2-D 平面元素节点顺序采用顺时针逆时针均可以， 但结构中的所有元素并不一定全采用顺时针或逆时针顺序。3-D 八点六面体元素，节点顺序采用相对应的顺时针或逆时针皆可。 当元素建立后，该元素的属性便由前面所定义的 ET,MP,R 来决 定，所以元素定义前一定要定义 ET,MP,R。I~P 为定义元素节点 的顺序号码。 Menu paths:Main Menu>Preprocessor>Create>Elements>Thru Nodes 64、在 ansys 下的 ls-dyna 中编的程序里写入 edwrite,both 可生成 d3plot 文件，这样可在“独立”的 ls-dyna 中读入该文件。 这是我的经验。 wpcsys,-1,0 将工作平面与总体笛卡尔系对齐 csys,1 将激活坐标系转到总体柱坐标系 antype,static 定义分析类型为静力分析 65、EGEN,ITIME, NINC, IEL1, IEL2, IEINC, MINC, TINC, RINC, CINC, SINC, DX, DY, DZ 单元复制命令是将一组单元在现有坐标下复制到其他位置， 但条件是必须先建立节点，节点之间的号码要有所关联。 ITIME:复制次数，包括自己本身。 NINC: 每次复制元素时，相对应节点号码的增加量。 IEL1,IEL2,IEINC:选取复制的元素，即哪些元素要复制。 MINC:每次复制元素时，相对应材料号码的增加量。 TINC:每次复制元素时，类型号的增加量。 RINC:每次复制元素时，实常数表号的增加量。 CINC:每次复制元素时，单元坐标号的增加量。 SINC:每次复制元素时，截面 ID 号的增加量。 DX, DY, DZ:每次复制时在现有坐标系统下，节点的几何位置的 改变量。 66、ELIST 元素列示命令是将现有的元素资料，以卡式坐标系统列于窗口 中，使用者可检查其所建元素属性是否正确。 Menu paths:Utility Menu>List>Element>(Attributes Type) 67、emodif，IEL, STLOC, I1, I2, I3, I4, I5, I6, I7, I8 改变选中的单元类型为所需要的类型 68、*enddo 定义一个 do 循环的结束 69、ENSYM, IINC, --, NINC, IEL1, IEL2, IEINC 通过对称镜像生成单元． IINC，NINC：分别为单元编号增量和节点编号增量． IEL1, IEL2, IEINC：按增量 IEINC（默认值为 1）从 IEL1 到 IEL2 （默认值为 IEL1）将要镜像单元编号的范围， IEL1 可以为 P，ALL 或元件名． 说明：除了可以显式的指定单元编号以外，它的命令＂ESYM＂ 相同．重新定义任何具有编号的现存单元。 70、eplot，all 可以看到所有单元 元素显示，该命令是将现有元素在卡式坐标系统下显示在图形 窗口中，以供使用者参考及查看模块。 Menu paths:Utility Menu>plot>Elements Menu paths:Utility Menu>PlotCtrls>Numbering… 71、EQSLV 命令 使用功能：指定一个方程求解器 使用格式：EQSLV,Lab,TOLER,MULT 其中 Lab 表示方程求解器类型可选项有 FRONT：直接波前法求解器； SPARSE：稀疏矩阵直接法，适用于实对称和非对称的矩阵。 JCG:雅可比共轭梯度迭代方程求解器。可适用于多物理场 JCCG:多物理场模型中其它迭代很难收敛时（几乎是无穷矩阵）； PCG:预条件共轭梯度迭代方程求解器； PCGOUT:与内存无关的预条件共轭梯度迭代方程求解器； AMG:代数多重网格迭代方程求解器； DDS：区域分解求解器，适用于 STATIC 和 TRANS 分析。 TOLER：默认精度即可； MULT：在收敛极端中，用来控制所完成最大迭代次数的乘数， 取值范围为 1 到 3，1 是表示关闭求解控制。一般取 2 72、esel,Type, Item, Comp, VMIN, VMAX, VINC, KABS type 中有 s－选择新的单元 r－在所选中的单元中再次选单元 a－再选别的单元 u－在所选的单元中除掉某些单元 all－选中所有单元 none－不选 inve－反选刚才没有被选中的所有单元 stat－显示当前单元的情况 其中 Item, Comp 一般系统默认 VMIN－选中单元的最小号 VMAX－选中单元的最大号 VINC－单元号间的间隔 KABS: 0---核对号的选取 1----取绝对值 73、/ESHAPE, SCALE 按看似固体化分的形式显示线、面单元 SCALE: 0:简单显示线、面单元 1：使用实常数显示单元形状 74、ESIZE,size,ndiv 指定线的缺省划分份数 （已直接定义的线，关键点网格划分设置不受影响） 75、esurf, xnode, tlab, shape 在已存在的选中单元的自由表面覆 盖产生单元 xnode: 仅为产生 surf151 或 surf152 单元时使用 tlab: 仅用来生成接触元或目标元 top 产生单元且法线方向与所覆盖的单元相同，仅对 梁或壳有效，对实体单元无效 Bottom 产生单元且法线方向与所覆盖的单元相反， 仅对梁或壳有效，对实体单元无效 Reverse 将已产生单元反向 Shape: 空 与所覆盖单元形状相同 Tri 产生三角形表面的目标元

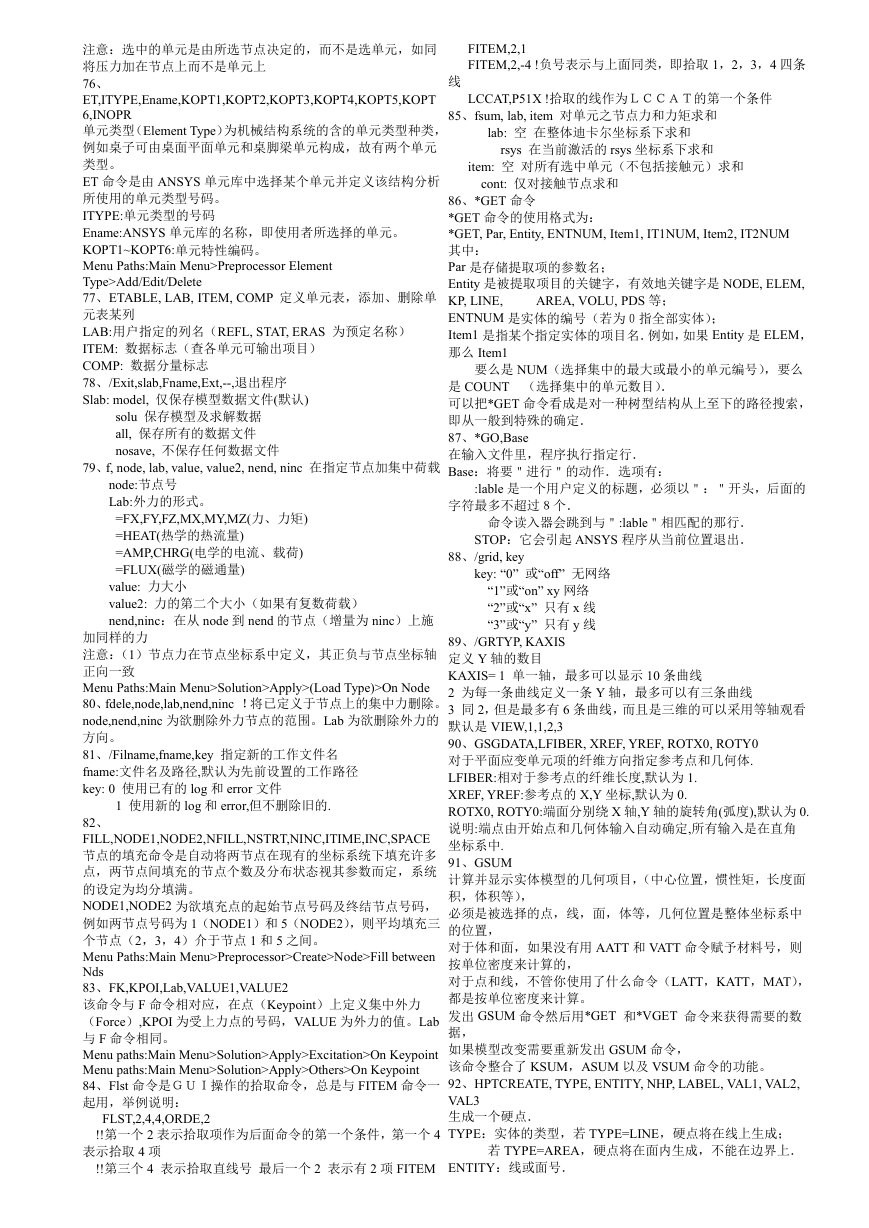

    注意：选中的单元是由所选节点决定的，而不是选单元，如同 将压力加在节点上而不是单元上 76、 ET,ITYPE,Ename,KOPT1,KOPT2,KOPT3,KOPT4,KOPT5,KOPT 6,INOPR 单元类型（Element Type）为机械结构系统的含的单元类型种类， 例如桌子可由桌面平面单元和桌脚梁单元构成，故有两个单元 类型。 ET 命令是由 ANSYS 单元库中选择某个单元并定义该结构分析 所使用的单元类型号码。 ITYPE:单元类型的号码 Ename:ANSYS 单元库的名称，即使用者所选择的单元。 KOPT1~KOPT6:单元特性编码。 Menu Paths:Main Menu>Preprocessor Element Type>Add/Edit/Delete 77、ETABLE, LAB, ITEM, COMP 定义单元表，添加、删除单 元表某列 LAB:用户指定的列名（REFL, STAT, ERAS 为预定名称） ITEM: 数据标志（查各单元可输出项目） COMP: 数据分量标志 78、/Exit,slab,Fname,Ext,--,退出程序 Slab: model, 仅保存模型数据文件(默认) solu 保存模型及求解数据 all, 保存所有的数据文件 nosave, 不保存任何数据文件 79、f, node, lab, value, value2, nend, ninc 在指定节点加集中荷载 node:节点号 Lab:外力的形式。 =FX,FY,FZ,MX,MY,MZ(力、力矩) =HEAT(热学的热流量) =AMP,CHRG(电学的电流、载荷) =FLUX(磁学的磁通量) value: 力大小 value2: 力的第二个大小（如果有复数荷载） nend,ninc：在从 node 到 nend 的节点（增量为 ninc）上施 加同样的力 注意：（1）节点力在节点坐标系中定义，其正负与节点坐标轴 正向一致 Menu Paths:Main Menu>Solution>Apply>(Load Type)>On Node 80、fdele,node,lab,nend,ninc ！将已定义于节点上的集中力删除。 node,nend,ninc 为欲删除外力节点的范围。Lab 为欲删除外力的 方向。 81、/Filname,fname,key 指定新的工作文件名 fname:文件名及路径,默认为先前设置的工作路径 key: 0 使用已有的 log 和 error 文件 1 使用新的 log 和 error,但不删除旧的. 82、 FILL,NODE1,NODE2,NFILL,NSTRT,NINC,ITIME,INC,SPACE 节点的填充命令是自动将两节点在现有的坐标系统下填充许多 点，两节点间填充的节点个数及分布状态视其参数而定，系统 的设定为均分填满。 NODE1,NODE2 为欲填充点的起始节点号码及终结节点号码， 例如两节点号码为 1（NODE1）和 5（NODE2），则平均填充三 个节点（2，3，4）介于节点 1 和 5 之间。 Menu Paths:Main Menu>Preprocessor>Create>Node>Fill between Nds 83、FK,KPOI,Lab,VALUE1,VALUE2 该命令与 F 命令相对应，在点（Keypoint）上定义集中外力 （Force）,KPOI 为受上力点的号码，VALUE 为外力的值。Lab 与 F 命令相同。 Menu paths:Main Menu>Solution>Apply>Excitation>On Keypoint Menu paths:Main Menu>Solution>Apply>Others>On Keypoint 84、Flst 命令是ＧＵＩ操作的拾取命令，总是与 FITEM 命令一 起用，举例说明： FLST,2,4,4,ORDE,2 !!第一个 2 表示拾取项作为后面命令的第一个条件，第一个 4 表示拾取 4 项 !!第三个 4 表示拾取直线号 最后一个 2 表示有 2 项 FITEM ENTITY：线或面号． FITEM,2,1 FITEM,2,-4 !负号表示与上面同类，即拾取 1，2，3，4 四条 线 LCCAT,P51X !拾取的线作为ＬＣＣＡＴ的第一个条件 85、fsum, lab, item 对单元之节点力和力矩求和 lab: 空 在整体迪卡尔坐标系下求和 rsys 在当前激活的 rsys 坐标系下求和 item: 空 对所有选中单元（不包括接触元）求和 cont: 仅对接触节点求和 86、*GET 命令 *GET 命令的使用格式为： *GET, Par, Entity, ENTNUM, Item1, IT1NUM, Item2, IT2NUM 其中： Par 是存储提取项的参数名； Entity 是被提取项目的关键字，有效地关键字是 NODE, ELEM, KP, LINE, ENTNUM 是实体的编号（若为０指全部实体）； Item1 是指某个指定实体的项目名．例如，如果 Entity 是 ELEM， 那么 Item1 AREA, VOLU, PDS 等； 要么是 NUM（选择集中的最大或最小的单元编号），要么 是 COUNT （选择集中的单元数目）． 可以把*GET 命令看成是对一种树型结构从上至下的路径搜索， 即从一般到特殊的确定． 87、*GO,Base 在输入文件里，程序执行指定行． Base：将要＂进行＂的动作．选项有： :lable 是一个用户定义的标题，必须以＂：＂开头，后面的 字符最多不超过８个． 命令读入器会跳到与＂:lable＂相匹配的那行． STOP：它会引起 ANSYS 程序从当前位置退出． 88、/grid, key key: “0” 或“off” 无网络 “1”或“on” xy 网络 “2”或“x” 只有 x 线 “3”或“y” 只有 y 线 89、/GRTYP, KAXIS 定义 Y 轴的数目 KAXIS= 1 单一轴，最多可以显示 10 条曲线 2 为每一条曲线定义一条 Y 轴，最多可以有三条曲线 3 同 2，但是最多有 6 条曲线，而且是三维的可以采用等轴观看 默认是 VIEW,1,1,2,3 90、GSGDATA,LFIBER, XREF, YREF, ROTX0, ROTY0 对于平面应变单元项的纤维方向指定参考点和几何体. LFIBER:相对于参考点的纤维长度,默认为 1. XREF, YREF:参考点的 X,Y 坐标,默认为 0. ROTX0, ROTY0:端面分别绕 X 轴,Y 轴的旋转角(弧度),默认为 0. 说明:端点由开始点和几何体输入自动确定,所有输入是在直角 坐标系中. 91、GSUM 计算并显示实体模型的几何项目，（中心位置，惯性矩，长度面 积，体积等）， 必须是被选择的点，线，面，体等，几何位置是整体坐标系中 的位置， 对于体和面，如果没有用 AATT 和 VATT 命令赋予材料号，则 按单位密度来计算的， 对于点和线，不管你使用了什么命令（LATT，KATT，MAT）， 都是按单位密度来计算。 发出 GSUM 命令然后用*GET 和*VGET 命令来获得需要的数 据， 如果模型改变需要重新发出 GSUM 命令， 该命令整合了 KSUM，ASUM 以及 VSUM 命令的功能。 92、HPTCREATE, TYPE, ENTITY, NHP, LABEL, VAL1, VAL2, VAL3 生成一个硬点． TYPE：实体的类型，若 TYPE=LINE，硬点将在线上生成； 若 TYPE=AREA，硬点将在面内生成，不能在边界上．

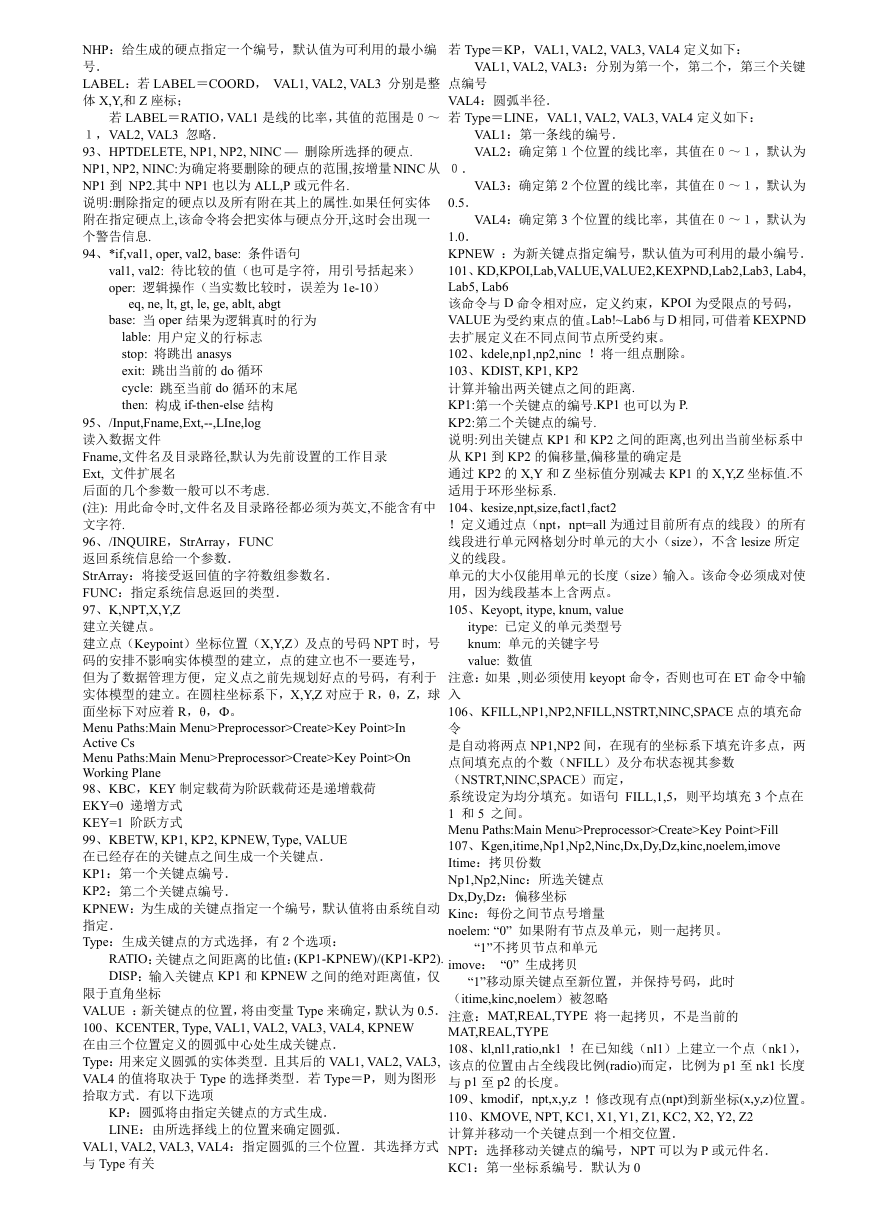

    NHP：给生成的硬点指定一个编号，默认值为可利用的最小编 号． LABEL：若 LABEL＝COORD， VAL1, VAL2, VAL3 分别是整 体 X,Y,和 Z 座标； 若 LABEL＝RATIO，VAL1 是线的比率，其值的范围是０～ １，VAL2, VAL3 忽略． 93、HPTDELETE, NP1, NP2, NINC — 删除所选择的硬点. NP1, NP2, NINC:为确定将要删除的硬点的范围,按增量 NINC 从 NP1 到 NP2.其中 NP1 也以为 ALL,P 或元件名. 说明:删除指定的硬点以及所有附在其上的属性.如果任何实体 附在指定硬点上,该命令将会把实体与硬点分开,这时会出现一 个警告信息. 94、*if,val1, oper, val2, base: 条件语句 val1, val2: 待比较的值（也可是字符，用引号括起来） oper: 逻辑操作（当实数比较时，误差为 1e-10） eq, ne, lt, gt, le, ge, ablt, abgt base: 当 oper 结果为逻辑真时的行为 lable: 用户定义的行标志 stop: 将跳出 anasys exit: 跳出当前的 do 循环 cycle: 跳至当前 do 循环的末尾 then: 构成 if-then-else 结构 95、/Input,Fname,Ext,--,LIne,log 读入数据文件 Fname,文件名及目录路径,默认为先前设置的工作目录 Ext, 文件扩展名 后面的几个参数一般可以不考虑. (注): 用此命令时,文件名及目录路径都必须为英文,不能含有中 文字符. 96、/INQUIRE，StrArray，FUNC 返回系统信息给一个参数． StrArray：将接受返回值的字符数组参数名． FUNC：指定系统信息返回的类型． 97、K,NPT,X,Y,Z 建立关键点。 建立点（Keypoint）坐标位置（X,Y,Z）及点的号码 NPT 时，号 码的安排不影响实体模型的建立，点的建立也不一要连号， 但为了数据管理方便，定义点之前先规划好点的号码，有利于 实体模型的建立。在圆柱坐标系下，X,Y,Z 对应于 R，θ，Z，球 面坐标下对应着 R，θ，Ф。 Menu Paths:Main Menu>Preprocessor>Create>Key Point>In Active Cs Menu Paths:Main Menu>Preprocessor>Create>Key Point>On Working Plane 98、KBC，KEY 制定载荷为阶跃载荷还是递增载荷 EKY=0 递增方式 KEY=1 阶跃方式 99、KBETW, KP1, KP2, KPNEW, Type, VALUE 在已经存在的关键点之间生成一个关键点． KP1：第一个关键点编号． KP2：第二个关键点编号． KPNEW：为生成的关键点指定一个编号，默认值将由系统自动 指定． Type：生成关键点的方式选择，有２个选项： RATIO：关键点之间距离的比值：(KP1-KPNEW)/(KP1-KP2). DISP：输入关键点 KP1 和 KPNEW 之间的绝对距离值，仅 限于直角坐标 VALUE ：新关键点的位置，将由变量 Type 来确定，默认为 0.5． 100、KCENTER, Type, VAL1, VAL2, VAL3, VAL4, KPNEW 在由三个位置定义的圆弧中心处生成关键点． Type：用来定义圆弧的实体类型．且其后的 VAL1, VAL2, VAL3, VAL4 的值将取决于 Type 的选择类型．若 Type＝P，则为图形 拾取方式．有以下选项 KP：圆弧将由指定关键点的方式生成． LINE：由所选择线上的位置来确定圆弧． VAL1, VAL2, VAL3, VAL4：指定圆弧的三个位置．其选择方式 与 Type 有关 若 Type＝KP，VAL1, VAL2, VAL3, VAL4 定义如下： VAL1, VAL2, VAL3：分别为第一个，第二个，第三个关键 点编号 VAL4：圆弧半径． 若 Type＝LINE，VAL1, VAL2, VAL3, VAL4 定义如下： VAL1：第一条线的编号． VAL2：确定第１个位置的线比率，其值在０～１，默认为 ０． VAL3：确定第２个位置的线比率，其值在０～１，默认为 0.5． VAL4：确定第 3 个位置的线比率，其值在０～１，默认为 1.0． KPNEW ：为新关键点指定编号，默认值为可利用的最小编号． 101、KD,KPOI,Lab,VALUE,VALUE2,KEXPND,Lab2,Lab3, Lab4, Lab5, Lab6 该命令与 D 命令相对应，定义约束，KPOI 为受限点的号码， VALUE 为受约束点的值。Lab!~Lab6 与 D 相同，可借着 KEXPND 去扩展定义在不同点间节点所受约束。 102、kdele,np1,np2,ninc ！将一组点删除。 103、KDIST, KP1, KP2 计算并输出两关键点之间的距离. KP1:第一个关键点的编号.KP1 也可以为 P. KP2:第二个关键点的编号. 说明:列出关键点 KP1 和 KP2 之间的距离,也列出当前坐标系中 从 KP1 到 KP2 的偏移量,偏移量的确定是 通过 KP2 的 X,Y 和 Z 坐标值分别减去 KP1 的 X,Y,Z 坐标值.不 适用于环形坐标系. 104、kesize,npt,size,fact1,fact2 ！定义通过点（npt，npt=all 为通过目前所有点的线段）的所有 线段进行单元网格划分时单元的大小（size），不含 lesize 所定 义的线段。 单元的大小仅能用单元的长度（size）输入。该命令必须成对使 用，因为线段基本上含两点。 105、Keyopt, itype, knum, value itype: 已定义的单元类型号 knum: 单元的关键字号 value: 数值 注意：如果 ,则必须使用 keyopt 命令，否则也可在 ET 命令中输 入 106、KFILL,NP1,NP2,NFILL,NSTRT,NINC,SPACE 点的填充命 令 是自动将两点 NP1,NP2 间，在现有的坐标系下填充许多点，两 点间填充点的个数（NFILL）及分布状态视其参数 （NSTRT,NINC,SPACE）而定， 系统设定为均分填充。如语句 FILL,1,5，则平均填充 3 个点在 1 和 5 之间。 Menu Paths:Main Menu>Preprocessor>Create>Key Point>Fill 107、Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imove Itime：拷贝份数 Np1,Np2,Ninc：所选关键点 Dx,Dy,Dz：偏移坐标 Kinc：每份之间节点号增量 noelem: “0” 如果附有节点及单元，则一起拷贝。 “1”不拷贝节点和单元 imove： “0” 生成拷贝 “1”移动原关键点至新位置，并保持号码，此时 （itime,kinc,noelem）被忽略 注意：MAT,REAL,TYPE 将一起拷贝，不是当前的 MAT,REAL,TYPE 108、kl,nl1,ratio,nk1 ！在已知线（nl1）上建立一个点（nk1）， 该点的位置由占全线段比例(radio)而定，比例为 p1 至 nk1 长度 与 p1 至 p2 的长度。 109、kmodif，npt,x,y,z ！修改现有点(npt)到新坐标(x,y,z)位置。 110、KMOVE, NPT, KC1, X1, Y1, Z1, KC2, X2, Y2, Z2 计算并移动一个关键点到一个相交位置． NPT：选择移动关键点的编号，NPT 可以为 P 或元件名． KC1：第一坐标系编号．默认为 0

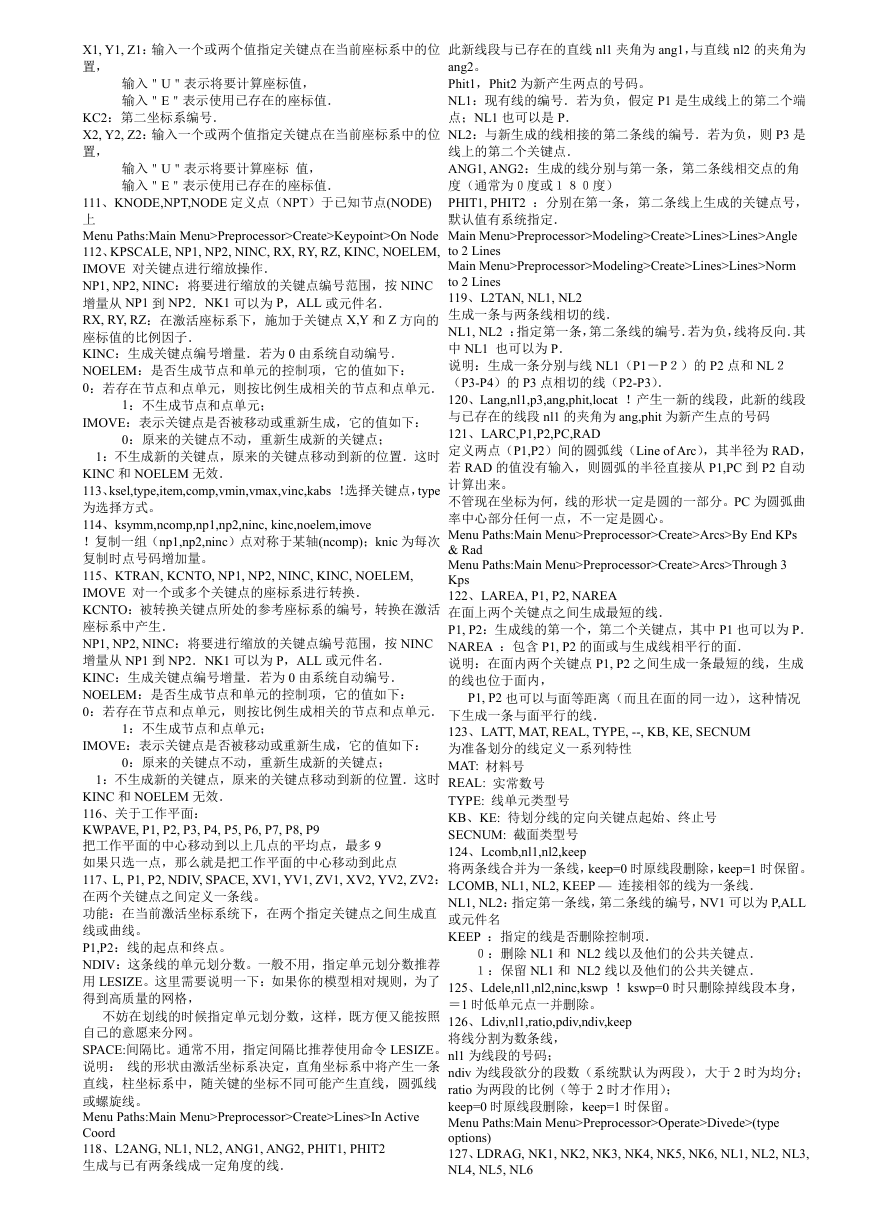

    X1, Y1, Z1：输入一个或两个值指定关键点在当前座标系中的位 置， 输入＂U＂表示将要计算座标值， 输入＂E＂表示使用已存在的座标值． KC2：第二坐标系编号． X2, Y2, Z2：输入一个或两个值指定关键点在当前座标系中的位 置， 输入＂U＂表示将要计算座标 值， 输入＂E＂表示使用已存在的座标值． 111、KNODE,NPT,NODE 定义点（NPT）于已知节点(NODE) 上 Menu Paths:Main Menu>Preprocessor>Create>Keypoint>On Node 112、KPSCALE, NP1, NP2, NINC, RX, RY, RZ, KINC, NOELEM, IMOVE 对关键点进行缩放操作． NP1, NP2, NINC：将要进行缩放的关键点编号范围，按 NINC 增量从 NP1 到 NP2．NK1 可以为 P，ALL 或元件名． RX, RY, RZ：在激活座标系下，施加于关键点 X,Y 和 Z 方向的 座标值的比例因子． KINC：生成关键点编号增量．若为 0 由系统自动编号． NOELEM：是否生成节点和单元的控制项，它的值如下： 0：若存在节点和点单元，则按比例生成相关的节点和点单元． 1：不生成节点和点单元； IMOVE：表示关键点是否被移动或重新生成，它的值如下： 0：原来的关键点不动，重新生成新的关键点； 1：不生成新的关键点，原来的关键点移动到新的位置．这时 KINC 和 NOELEM 无效． 113、ksel,type,item,comp,vmin,vmax,vinc,kabs ！选择关键点，type 为选择方式。 114、ksymm,ncomp,np1,np2,ninc, kinc,noelem,imove ！复制一组（np1,np2,ninc）点对称于某轴(ncomp)；knic 为每次 复制时点号码增加量。 115、KTRAN, KCNTO, NP1, NP2, NINC, KINC, NOELEM, IMOVE 对一个或多个关键点的座标系进行转换． KCNTO：被转换关键点所处的参考座标系的编号，转换在激活 座标系中产生． NP1, NP2, NINC：将要进行缩放的关键点编号范围，按 NINC 增量从 NP1 到 NP2．NK1 可以为 P，ALL 或元件名． KINC：生成关键点编号增量．若为 0 由系统自动编号． NOELEM：是否生成节点和单元的控制项，它的值如下： 0：若存在节点和点单元，则按比例生成相关的节点和点单元． 1：不生成节点和点单元； IMOVE：表示关键点是否被移动或重新生成，它的值如下： 0：原来的关键点不动，重新生成新的关键点； 1：不生成新的关键点，原来的关键点移动到新的位置．这时 KINC 和 NOELEM 无效． 116、关于工作平面： KWPAVE, P1, P2, P3, P4, P5, P6, P7, P8, P9 把工作平面的中心移动到以上几点的平均点，最多 9 如果只选一点，那么就是把工作平面的中心移动到此点 117、L, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2： 在两个关键点之间定义一条线。 功能：在当前激活坐标系统下，在两个指定关键点之间生成直 线或曲线。 P1,P2：线的起点和终点。 NDIV：这条线的单元划分数。一般不用，指定单元划分数推荐 用 LESIZE。这里需要说明一下：如果你的模型相对规则，为了 得到高质量的网格， 不妨在划线的时候指定单元划分数，这样，既方便又能按照 自己的意愿来分网。 SPACE:间隔比。通常不用，指定间隔比推荐使用命令 LESIZE。 说明： 线的形状由激活坐标系决定，直角坐标系中将产生一条 直线，柱坐标系中，随关键的坐标不同可能产生直线，圆弧线 或螺旋线。 Menu Paths:Main Menu>Preprocessor>Create>Lines>In Active Coord 118、L2ANG, NL1, NL2, ANG1, ANG2, PHIT1, PHIT2 生成与已有两条线成一定角度的线． 此新线段与已存在的直线 nl1 夹角为 ang1，与直线 nl2 的夹角为 ang2。 Phit1，Phit2 为新产生两点的号码。 NL1：现有线的编号．若为负，假定 P1 是生成线上的第二个端 点；NL1 也可以是 P． NL2：与新生成的线相接的第二条线的编号．若为负，则 P3 是 线上的第二个关键点． ANG1, ANG2：生成的线分别与第一条，第二条线相交点的角 度（通常为０度或１８０度） PHIT1, PHIT2 ：分别在第一条，第二条线上生成的关键点号， 默认值有系统指定． Main Menu>Preprocessor>Modeling>Create>Lines>Lines>Angle to 2 Lines Main Menu>Preprocessor>Modeling>Create>Lines>Lines>Norm to 2 Lines 119、L2TAN, NL1, NL2 生成一条与两条线相切的线． NL1, NL2 ：指定第一条，第二条线的编号．若为负，线将反向．其 中 NL1 也可以为 P． 说明：生成一条分别与线 NL1（P1－P２）的 P2 点和 NL２ （P3-P4）的 P3 点相切的线（P2-P3）． 120、Lang,nl1,p3,ang,phit,locat ！产生一新的线段，此新的线段 与已存在的线段 nl1 的夹角为 ang,phit 为新产生点的号码 121、LARC,P1,P2,PC,RAD 定义两点（P1,P2）间的圆弧线（Line of Arc），其半径为 RAD， 若 RAD 的值没有输入，则圆弧的半径直接从 P1,PC 到 P2 自动 计算出来。 不管现在坐标为何，线的形状一定是圆的一部分。PC 为圆弧曲 率中心部分任何一点，不一定是圆心。 Menu Paths:Main Menu>Preprocessor>Create>Arcs>By End KPs & Rad Menu Paths:Main Menu>Preprocessor>Create>Arcs>Through 3 Kps 122、LAREA, P1, P2, NAREA 在面上两个关键点之间生成最短的线． P1, P2：生成线的第一个，第二个关键点，其中 P1 也可以为 P． NAREA ：包含 P1, P2 的面或与生成线相平行的面． 说明：在面内两个关键点 P1, P2 之间生成一条最短的线，生成 的线也位于面内， P1, P2 也可以与面等距离（而且在面的同一边），这种情况 下生成一条与面平行的线． 123、LATT, MAT, REAL, TYPE, --, KB, KE, SECNUM 为准备划分的线定义一系列特性 MAT: 材料号 REAL: 实常数号 TYPE: 线单元类型号 KB、KE: 待划分线的定向关键点起始、终止号 SECNUM: 截面类型号 124、Lcomb,nl1,nl2,keep 将两条线合并为一条线，keep=0 时原线段删除，keep=1 时保留。 LCOMB, NL1, NL2, KEEP — 连接相邻的线为一条线． NL1, NL2：指定第一条线，第二条线的编号，NV1 可以为 P,ALL 或元件名 KEEP ：指定的线是否删除控制项． ０：删除 NL1 和 NL2 线以及他们的公共关键点． １：保留 NL1 和 NL2 线以及他们的公共关键点． 125、Ldele,nl1,nl2,ninc,kswp ！kswp=0 时只删除掉线段本身， ＝1 时低单元点一并删除。 126、Ldiv,nl1,ratio,pdiv,ndiv,keep 将线分割为数条线， nl1 为线段的号码； ndiv 为线段欲分的段数（系统默认为两段），大于 2 时为均分； ratio 为两段的比例（等于 2 时才作用）； keep=0 时原线段删除，keep=1 时保留。 Menu Paths:Main Menu>Preprocessor>Operate>Divede>(type options) 127、LDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4, NL5, NL6

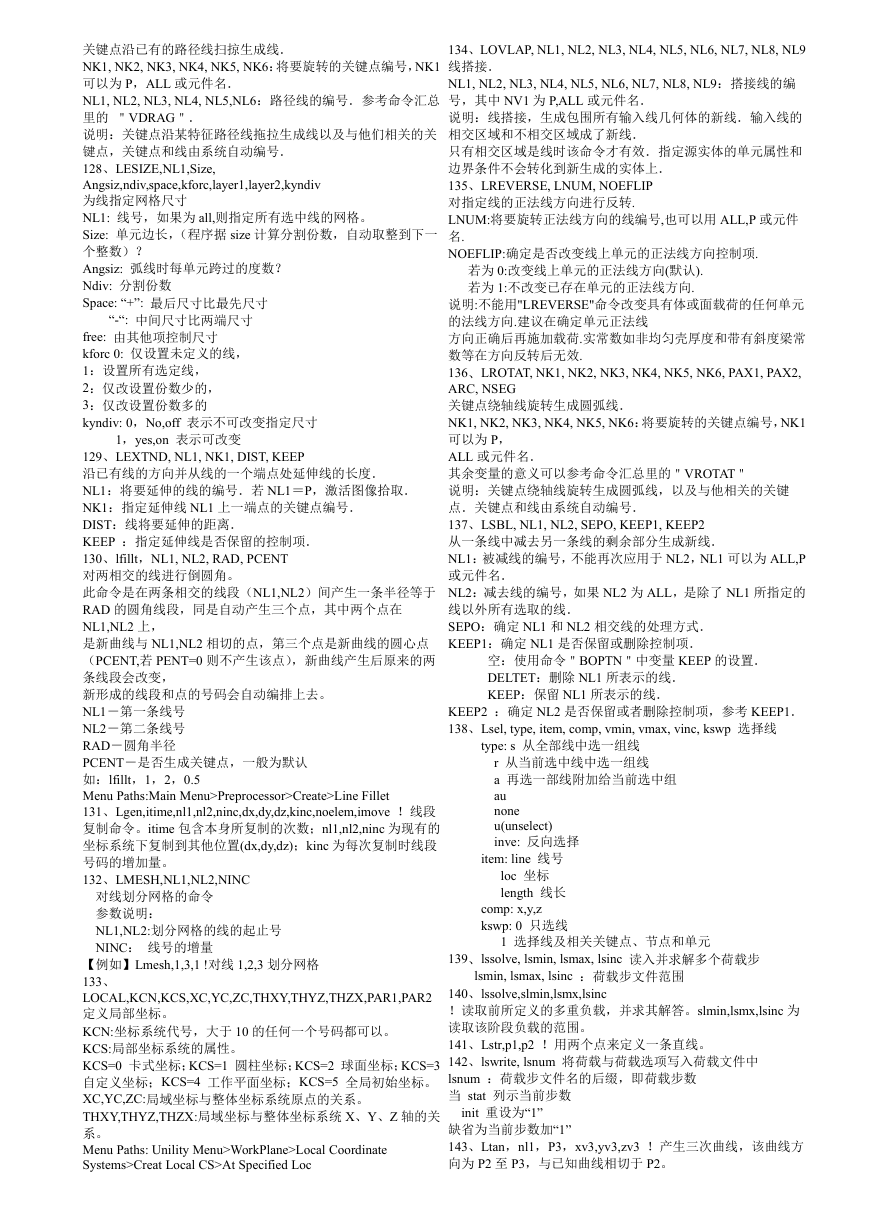

    关键点沿已有的路径线扫掠生成线． NK1, NK2, NK3, NK4, NK5, NK6：将要旋转的关键点编号，NK1 可以为 P，ALL 或元件名． NL1, NL2, NL3, NL4, NL5,NL6：路径线的编号．参考命令汇总 里的 ＂VDRAG＂． 说明：关键点沿某特征路径线拖拉生成线以及与他们相关的关 键点，关键点和线由系统自动编号． 128、LESIZE,NL1,Size, Angsiz,ndiv,space,kforc,layer1,layer2,kyndiv 为线指定网格尺寸 NL1: 线号，如果为 all,则指定所有选中线的网格。 Size: 单元边长，（程序据 size 计算分割份数，自动取整到下一 个整数）？ Angsiz: 弧线时每单元跨过的度数？ Ndiv: 分割份数 Space: “+”: 最后尺寸比最先尺寸 “-“: 中间尺寸比两端尺寸 free: 由其他项控制尺寸 kforc 0: 仅设置未定义的线， 1：设置所有选定线， 2：仅改设置份数少的， 3：仅改设置份数多的 kyndiv: 0，No,off 表示不可改变指定尺寸 1，yes,on 表示可改变 129、LEXTND, NL1, NK1, DIST, KEEP 沿已有线的方向并从线的一个端点处延伸线的长度． NL1：将要延伸的线的编号．若 NL1＝P，激活图像拾取． NK1：指定延伸线 NL1 上一端点的关键点编号． DIST：线将要延伸的距离． KEEP ：指定延伸线是否保留的控制项． 130、lfillt，NL1, NL2, RAD, PCENT 对两相交的线进行倒圆角。 此命令是在两条相交的线段（NL1,NL2）间产生一条半径等于 RAD 的圆角线段，同是自动产生三个点，其中两个点在 NL1,NL2 上， 是新曲线与 NL1,NL2 相切的点，第三个点是新曲线的圆心点 （PCENT,若 PENT=0 则不产生该点），新曲线产生后原来的两 条线段会改变， 新形成的线段和点的号码会自动编排上去。 NL1－第一条线号 NL2－第二条线号 RAD－圆角半径 PCENT－是否生成关键点，一般为默认 如：lfillt，1，2，0.5 Menu Paths:Main Menu>Preprocessor>Create>Line Fillet 131、Lgen,itime,nl1,nl2,ninc,dx,dy,dz,kinc,noelem,imove ！线段 复制命令。itime 包含本身所复制的次数；nl1,nl2,ninc 为现有的 坐标系统下复制到其他位置(dx,dy,dz)；kinc 为每次复制时线段 号码的增加量。 132、LMESH,NL1,NL2,NINC 对线划分网格的命令 参数说明： NL1,NL2:划分网格的线的起止号 NINC： 线号的增量 【例如】Lmesh,1,3,1 !对线 1,2,3 划分网格 133、 LOCAL,KCN,KCS,XC,YC,ZC,THXY,THYZ,THZX,PAR1,PAR2 定义局部坐标。 KCN:坐标系统代号，大于 10 的任何一个号码都可以。 KCS:局部坐标系统的属性。 KCS=0 卡式坐标；KCS=1 圆柱坐标；KCS=2 球面坐标；KCS=3 自定义坐标；KCS=4 工作平面坐标；KCS=5 全局初始坐标。 XC,YC,ZC:局域坐标与整体坐标系统原点的关系。 THXY,THYZ,THZX:局域坐标与整体坐标系统 X、Y、Z 轴的关 系。 Menu Paths: Unility Menu>WorkPlane>Local Coordinate Systems>Creat Local CS>At Specified Loc 134、LOVLAP, NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9 线搭接． NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9：搭接线的编 号，其中 NV1 为 P,ALL 或元件名． 说明：线搭接，生成包围所有输入线几何体的新线．输入线的 相交区域和不相交区域成了新线． 只有相交区域是线时该命令才有效．指定源实体的单元属性和 边界条件不会转化到新生成的实体上． 135、LREVERSE, LNUM, NOEFLIP 对指定线的正法线方向进行反转. LNUM:将要旋转正法线方向的线编号,也可以用 ALL,P 或元件 名. NOEFLIP:确定是否改变线上单元的正法线方向控制项. 若为 0:改变线上单元的正法线方向(默认). 若为 1:不改变已存在单元的正法线方向. 说明:不能用"LREVERSE"命令改变具有体或面载荷的任何单元 的法线方向.建议在确定单元正法线 方向正确后再施加载荷.实常数如非均匀壳厚度和带有斜度梁常 数等在方向反转后无效. 136、LROTAT, NK1, NK2, NK3, NK4, NK5, NK6, PAX1, PAX2, ARC, NSEG 关键点绕轴线旋转生成圆弧线． NK1, NK2, NK3, NK4, NK5, NK6：将要旋转的关键点编号，NK1 可以为 P， ALL 或元件名． 其余变量的意义可以参考命令汇总里的＂VROTAT＂ 说明：关键点绕轴线旋转生成圆弧线，以及与他相关的关键 点．关键点和线由系统自动编号． 137、LSBL, NL1, NL2, SEPO, KEEP1, KEEP2 从一条线中减去另一条线的剩余部分生成新线． NL1：被减线的编号，不能再次应用于 NL2，NL1 可以为 ALL,P 或元件名． NL2：减去线的编号，如果 NL2 为 ALL，是除了 NL1 所指定的 线以外所有选取的线． SEPO：确定 NL1 和 NL2 相交线的处理方式． KEEP1：确定 NL1 是否保留或删除控制项． 空：使用命令＂BOPTN＂中变量 KEEP 的设置． DELTET：删除 NL1 所表示的线． KEEP：保留 NL1 所表示的线． KEEP2 ：确定 NL2 是否保留或者删除控制项，参考 KEEP1． 138、Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线 r 从当前选中线中选一组线 a 再选一部线附加给当前选中组 au none u(unselect) inve: 反向选择 item: line 线号 loc 坐标 length 线长 comp: x,y,z kswp: 0 只选线 1 选择线及相关关键点、节点和单元 139、lssolve, lsmin, lsmax, lsinc 读入并求解多个荷载步 lsmin, lsmax, lsinc ：荷载步文件范围 140、lssolve,slmin,lsmx,lsinc ！读取前所定义的多重负载，并求其解答。slmin,lsmx,lsinc 为 读取该阶段负载的范围。 141、Lstr,p1,p2 ！用两个点来定义一条直线。 142、lswrite, lsnum 将荷载与荷载选项写入荷载文件中 lsnum ：荷载步文件名的后缀，即荷载步数 当 stat 列示当前步数 init 重设为“1” 缺省为当前步数加“1” 143、Ltan，nl1，P3，xv3,yv3,zv3 ！产生三次曲线，该曲线方 向为 P2 至 P3，与已知曲线相切于 P2。
