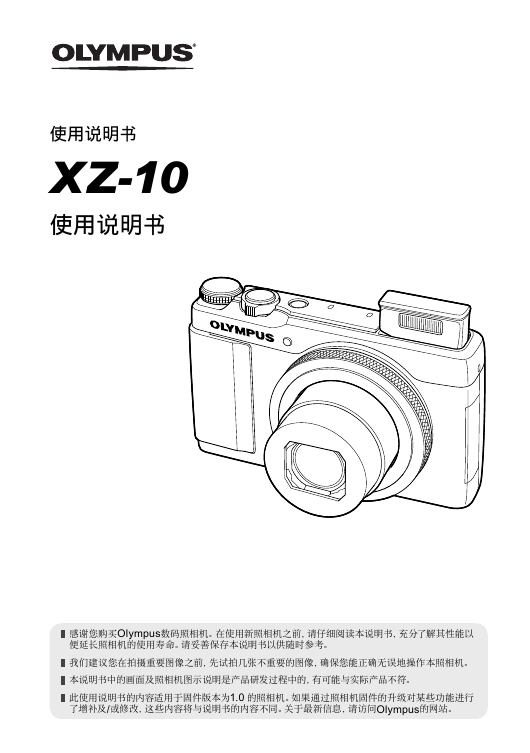

使⽤说明书 XZ-10 使⽤说明书感谢您购买Olympus数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。我们建议您在拍摄重要图像之前，先试拍⼏张不重要的图像，确保您能正确⽆误地操作本照相机。本说明书中的画⾯及照相机图⽰说明是产品研发过程中的，有可能与实际产品不符。此使⽤说明书的内容适⽤于固件版本为1.0 的照相机。如果通过照相机固件的升级对某些功能进⾏了增补及/或修改，这些内容将与说明书的内容不同。关于最新信息，请访问Olympus的⽹站。

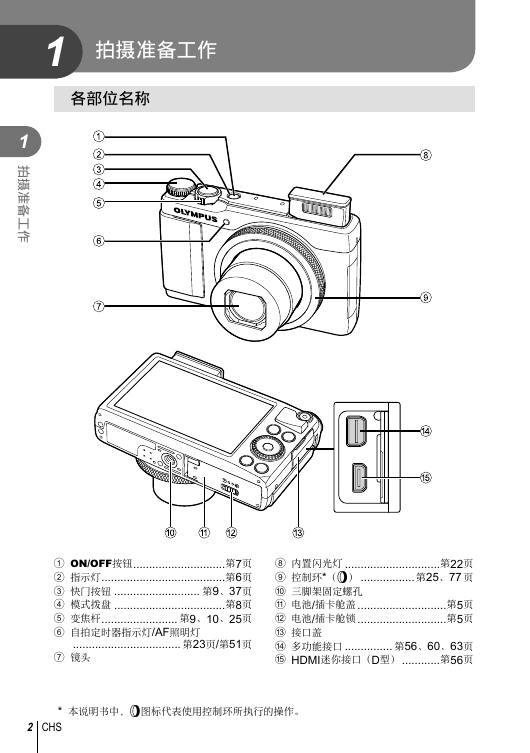

1 拍摄准备⼯作各部位名称 1 拍摄准备⼯作 1 ON/OFF按钮 .............................第7页 2 指⽰灯 .......................................第6页 3 快门按钮 ........................... 第9、37页 4 模式拨盘 ...................................第8页 5 变焦杆 ........................ 第9、10、25页 6 ⾃拍定时器指⽰灯/AF照明灯 .................................. 第23页/第51页 7 镜头 8 内置闪光灯 ..............................第22页 9 控制环*（j） ................. 第25、77 页 0 三脚架固定螺孔 a 电池/插卡舱盖 ............................第5页 b 电池/插卡舱锁 ............................第5页 c 接⼝盖 d 多功能接⼝ ............... 第56、60、63页 e HDMI迷你接⼝（D型） ............第56页 * 本说明书中，j图标代表使⽤控制环所执⾏的操作。 2 CHS

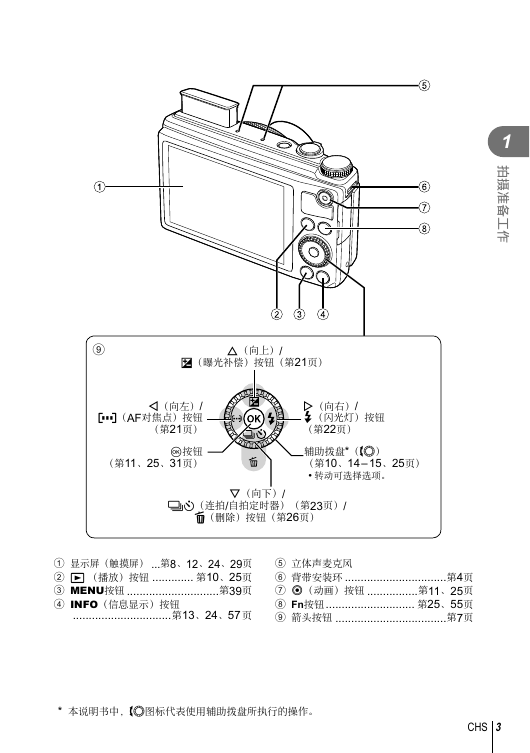

1 拍摄准备⼯作 9 F（向上）/ F（曝光补偿）按钮（第21页） H（向左）/ P（AF对焦点）按钮（第21页） Q按钮（第11、25、31页） I（向右）/ #（闪光灯）按钮（第22页）辅助拨盘*（j）（第10、14 – 15、25页） • 转动可选择选项。 G（向下）/ jY（连拍/⾃拍定时器）（第23页）/ （删除）按钮（第26页） 1 显⽰屏（触摸屏） ...第8、12、24、29页 2 q （播放）按钮 ............. 第10、25页 3 MENU按钮 .............................第39页 4 INFO（信息显⽰）按钮 ...............................第13、24、57 页 5 ⽴体声麦克风 6 背带安装环 ................................第4页 7 R（动画）按钮 ................第11、25页 8 Fn按钮 ............................ 第25、55页 9 箭头按钮 ...................................第7页 * 本说明书中，j图标代表使⽤辅助拨盘所执⾏的操作。 CHS 3

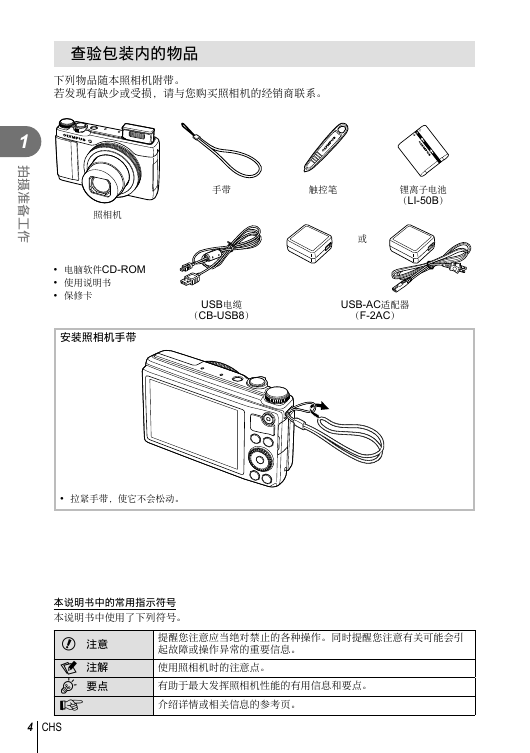

查验包装内的物品下列物品随本照相机附带。若发现有缺少或受损，请与您购买照相机的经销商联系。 1 拍摄准备⼯作照相机 • 电脑软件CD-ROM • 使⽤说明书 • 保修卡安装照相机⼿带⼿带触控笔锂离⼦电池（LI-50B）或 USB电缆（CB-USB8） USB-AC适配器（F-2AC） • 拉紧⼿带，使它不会松动。本说明书中的常⽤指⽰符号本说明书中使⽤了下列符号。 # 注意 $ 注解 % 要点 g 4 CHS 提醒您注意应当绝对禁⽌的各种操作。同时提醒您注意有关可能会引起故障或操作异常的重要信息。使⽤照相机时的注意点。有助于最⼤发挥照相机性能的有⽤信息和要点。介绍详情或相关信息的参考页。

2 1 1 拍摄准备⼯作插⼊和取出电池和插卡 1 按照步骤1和2打开电池/插卡舱盖。 • 打开电池/插卡舱盖之前关闭照相机。电池/插卡舱盖 2 在将电池锁扣沿箭头⽅向推动的同时插⼊电池。 • 将电池的l标记朝向电池锁扣插⼊电池。对电池外壳的损坏（如擦痕等）可能导致发热或爆炸。 • 将电池锁扣沿箭头⽅向推动解锁，然后取出电池。 3 将插卡平直插⼊，直到卡⼊到位。 • 在本照相机上仅限使⽤SD/SDHC/SDXC 卡，Eye-Fi卡或FlashAir（已装⽆线LAN）卡。请勿插⼊其他类型的存储卡。g“使⽤插卡” （第72页） • 请勿直接⽤⼿接触插卡的接触区。电池/插卡舱锁电池锁扣写保护开关取出插卡按⼊插卡直⾄听到咔嚓声并稍微冒出⼀点，然后抓住插卡将其拉出。 4 按照步骤1和2关闭电池/插卡舱盖。 • 使⽤照相机时，务必关上电池/插卡舱盖。 1 2 CHS 5

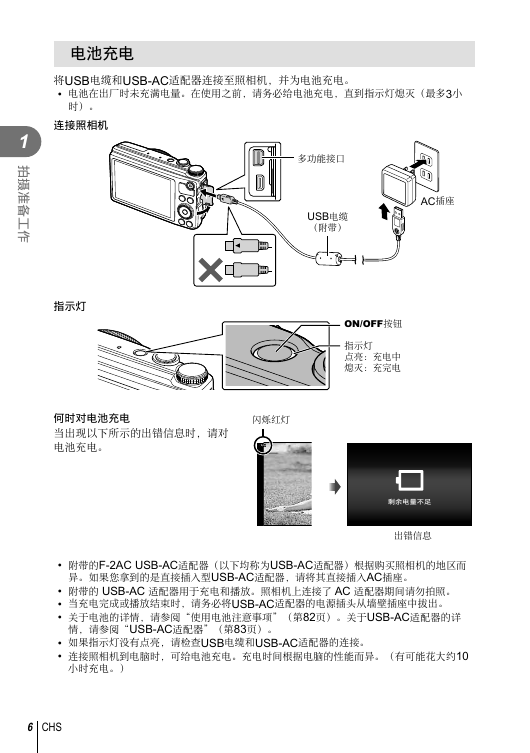

电池充电将USB电缆和USB-AC适配器连接⾄照相机，并为电池充电。 • 电池在出⼚时未充满电量。在使⽤之前，请务必给电池充电，直到指⽰灯熄灭（最多3⼩ 1 拍摄准备⼯作时）。连接照相机指⽰灯何时对电池充电当出现以下所⽰的出错信息时，请对电池充电。闪烁红灯多功能接⼝ USB电缆（附带） AC插座 ON/OFF按钮指⽰灯点亮：充电中熄灭：充完电出错信息 • 附带的F-2AC USB-AC适配器（以下均称为USB-AC适配器）根据购买照相机的地区⽽异。如果您拿到的是直接插⼊型USB-AC适配器，请将其直接插⼊AC插座。 • 附带的 USB-AC 适配器⽤于充电和播放。照相机上连接了 AC 适配器期间请勿拍照。 • 当充电完成或播放结束时，请务必将USB-AC适配器的电源插头从墙壁插座中拔出。 • 关于电池的详情，请参阅“使⽤电池注意事项”（第82页）。关于USB-AC适配器的详情，请参阅“USB-AC适配器”（第83页）。 • 如果指⽰灯没有点亮，请检查USB电缆和USB-AC适配器的连接。 • 连接照相机到电脑时，可给电池充电。充电时间根据电脑的性能⽽异。（有可能花⼤约10 ⼩时充电。） 6 CHS

开启照相机并进⾏初始设定第⼀次开启照相机时，出现⼀个画⾯，该画⾯⽤于设定显⽰显⽰屏中菜单和信息的语⾔，以及⽇期和时间。 # 注意 • 开启照相机会升起闪光灯。请勿将⼿指放在闪光灯上。 • 选择[$]（不闪光），防⽌闪光灯升起。 g“使⽤闪光灯（闪光摄影）”（第22页） 1 使⽤ON/OFF钮开启照相机后，使⽤FGHI选择⼀种语⾔并按A钮。 2 使⽤FG为 [年] 选择年份。 X 3 按I钮保存 [年] 的设定。 2013 // 2013 X // 4 如步骤 2 和 3，使⽤FGHI设定 [⽉]、[⽇]、[时间]（⼩时和分钟）和 [年/⽉/⽇]（⽇期顺序），然后按A钮。 • 要设定精确时间，请在时间信号到达00秒时按A钮。 1 拍摄准备⼯作 5 使⽤HI选择 [x] 时区，然后按 A 钮。 • 使⽤FG开启或关闭夏令时（[夏令时]）。 ’13.02.26 12:30 Seoul Tokyo 照相机待机操作如果在设定的时间内未进⾏任何操作，则照相机进⼊“待机”模式。在该模式中，显⽰屏关闭并取消所有操作。触碰任何⼀个按钮（快门按钮、q按钮等）会再次启动照相机。如果照相机进⼊待机模式5分钟后仍未进⾏任何操作，则照相机⾃动关闭。使⽤前请再次启动照相机。 CHS 7

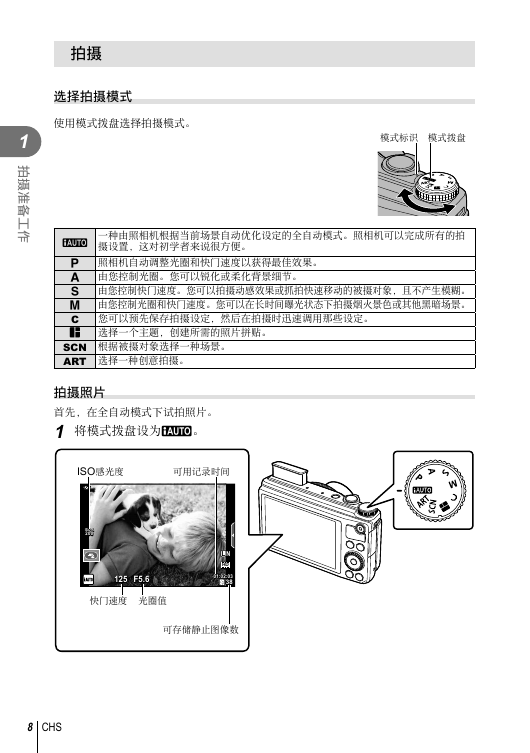

1 拍摄准备⼯作拍摄选择拍摄模式使⽤模式拨盘选择拍摄模式。模式标识模式拨盘摄设置，这对初学者来说很⽅便。 A ⼀种由照相机根据当前场景⾃动优化设定的全⾃动模式。照相机可以完成所有的拍 P 照相机⾃动调整光圈和快门速度以获得最佳效果。 A 由您控制光圈。您可以锐化或柔化背景细节。 S 由您控制快门速度。您可以拍摄动感效果或抓拍快速移动的被摄对象，且不产⽣模糊。 M 由您控制光圈和快门速度。您可以在长时间曝光状态下拍摄烟⽕景⾊或其他⿊暗场景。 C 您可以预先保存拍摄设定，然后在拍摄时迅速调⽤那些设定。 P 选择⼀个主题，创建所需的照⽚拼贴。 SCN 根据被摄对象选择⼀种场景。 ART 选择⼀种创意拍摄。拍摄照⽚⾸先，在全⾃动模式下试拍照⽚。 1 将模式拨盘设为A。 ISO感光度可⽤记录时间 ISO-A 200 125125 F5.6 快门速度光圈值 L N HD 01:02:03 01:02:03 3838 可存储静⽌图像数 8 CHS
