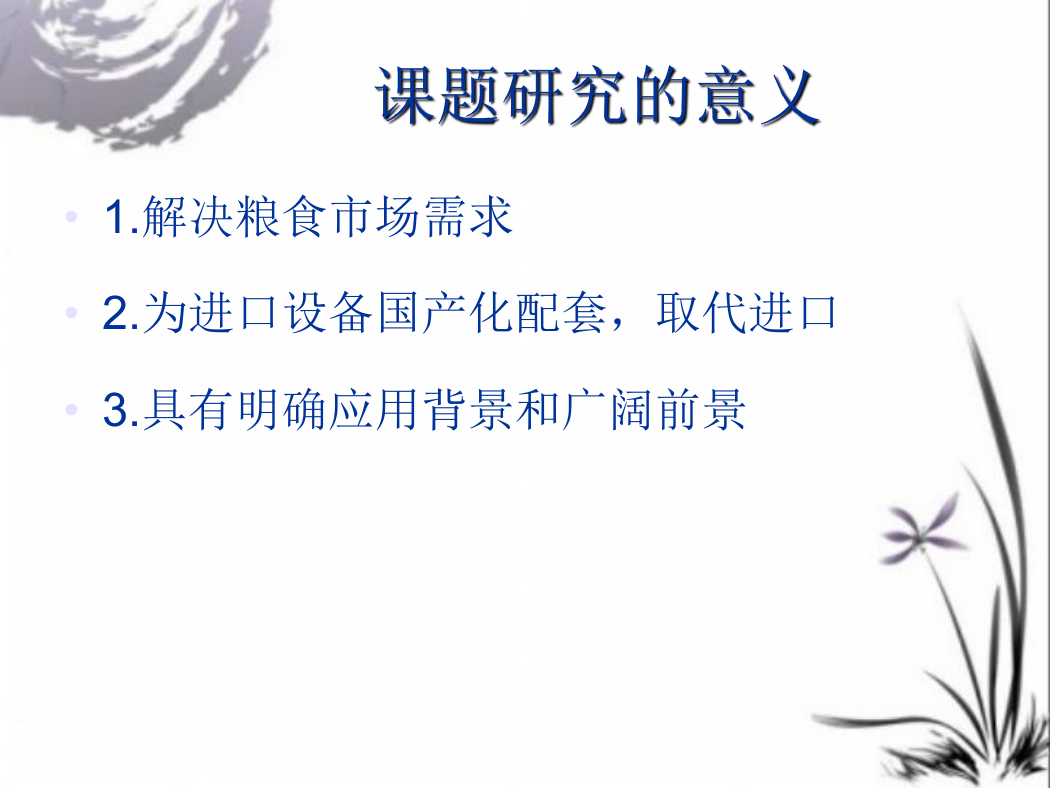

• 1.解决粮食市场需求 • 2.为进口设备国产化配套，取代进口 • 3.具有明确应用背景和广阔前景

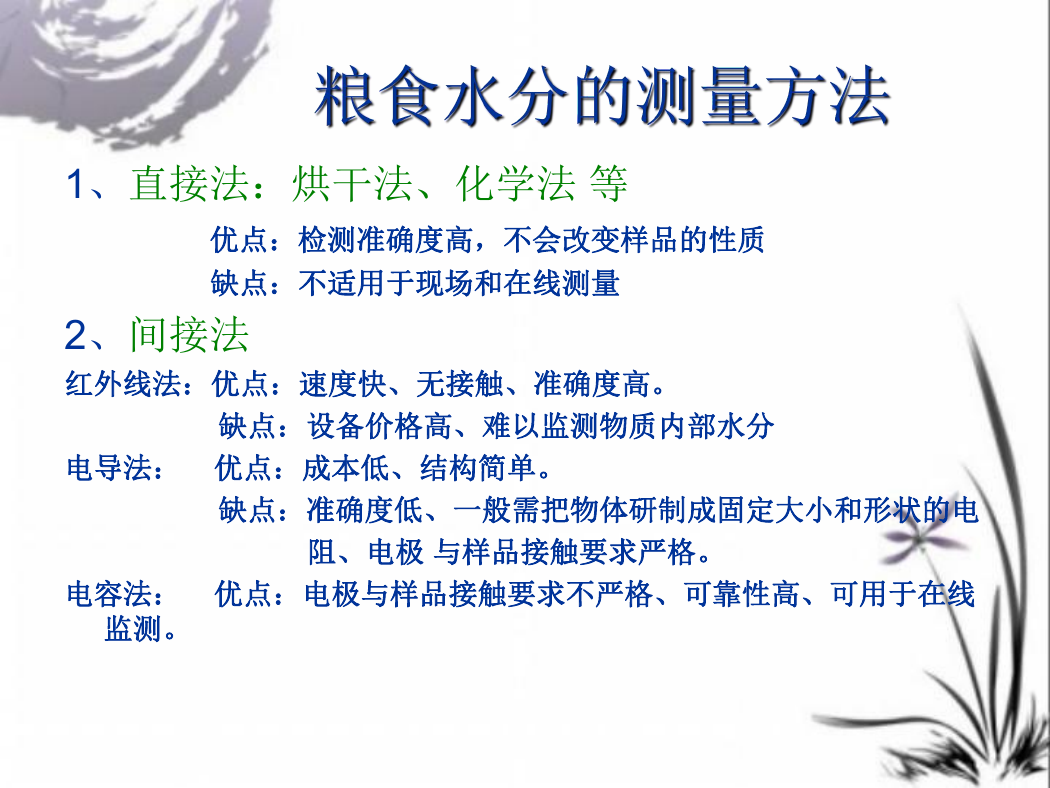

1、直接法：烘干法、化学法等优点：检测准确度高，不会改变样品的性质缺点：不适用于现场和在线测量 2、间接法红外线法：优点：速度快、无接触、准确度高。缺点：设备价格高、难以监测物质内部水分电导法：优点：成本低、结构简单。缺点：准确度低、一般需把物体研制成固定大小和形状的电阻、电极与样品接触要求严格。电容法：优点：电极与样品接触要求不严格、可靠性高、可用于在线监测。

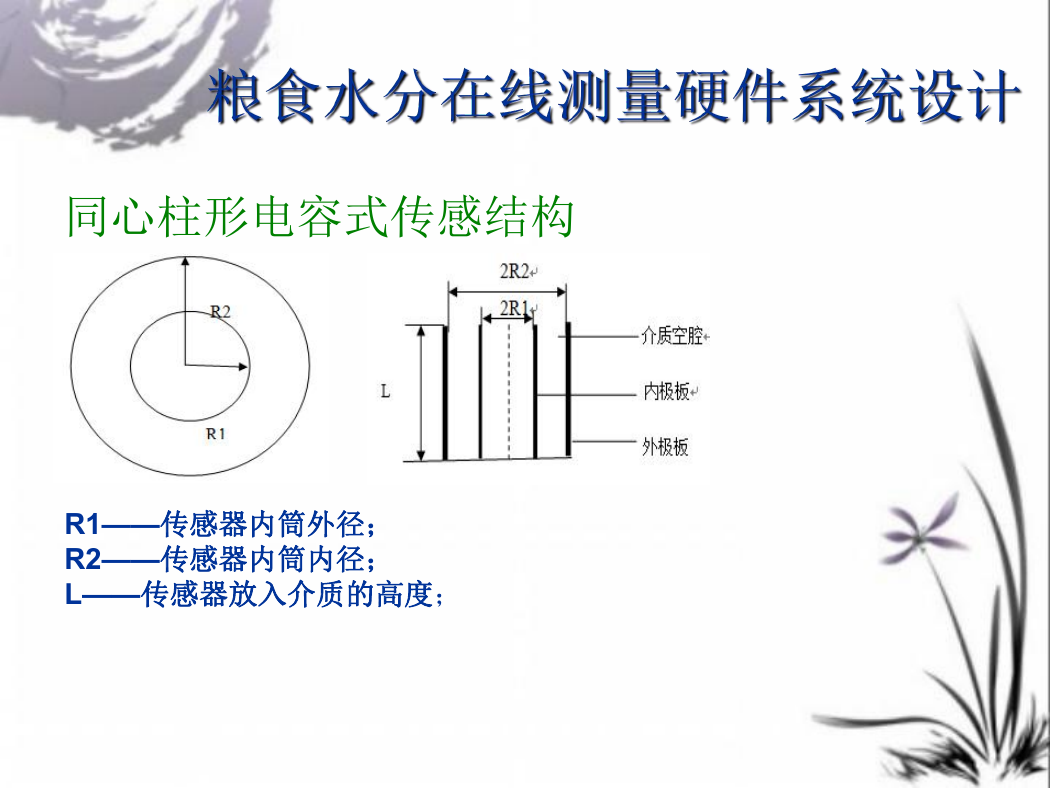

同心柱形电容式传感结构 R1——传感器内筒外径； R2——传感器内筒内径； L——传感器放入介质的高度；

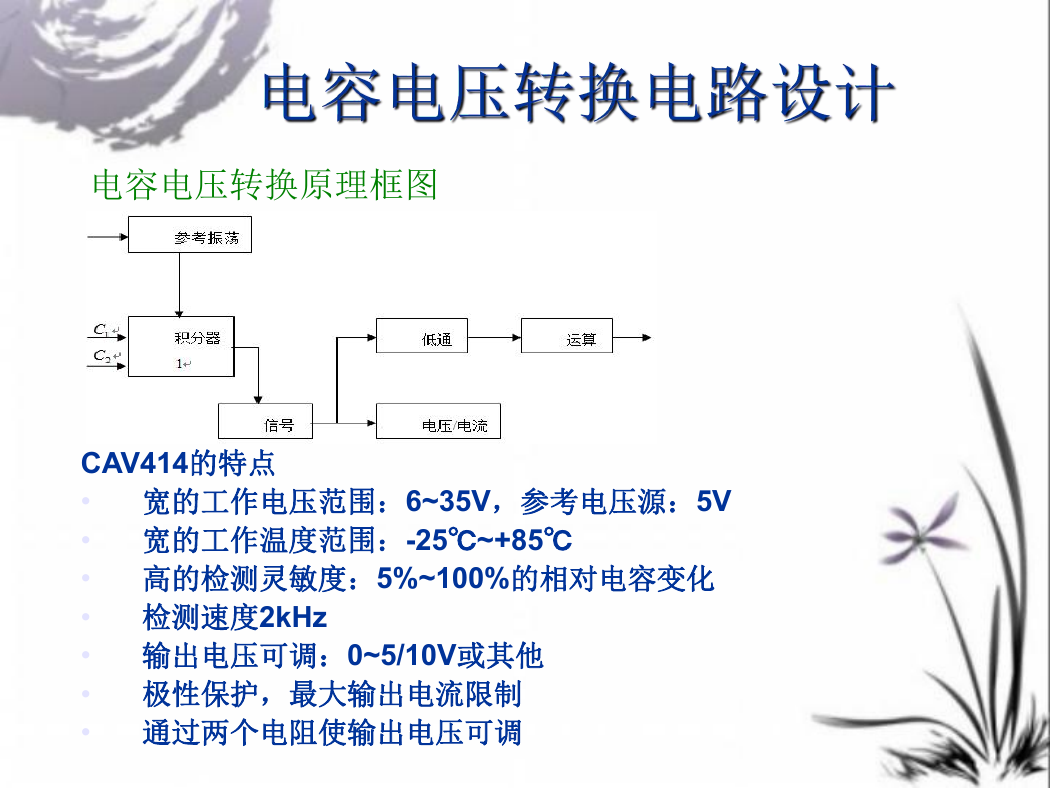

电容电压转换原理框图 CAV414的特点 • 宽的工作电压范围：6~35V，参考电压源：5V • 宽的工作温度范围：-25℃~+85℃ • 高的检测灵敏度：5%~100%的相对电容变化 • 检测速度2kHz • 输出电压可调：0~5/10V或其他 • 极性保护，最大输出电流限制 • 通过两个电阻使输出电压可调

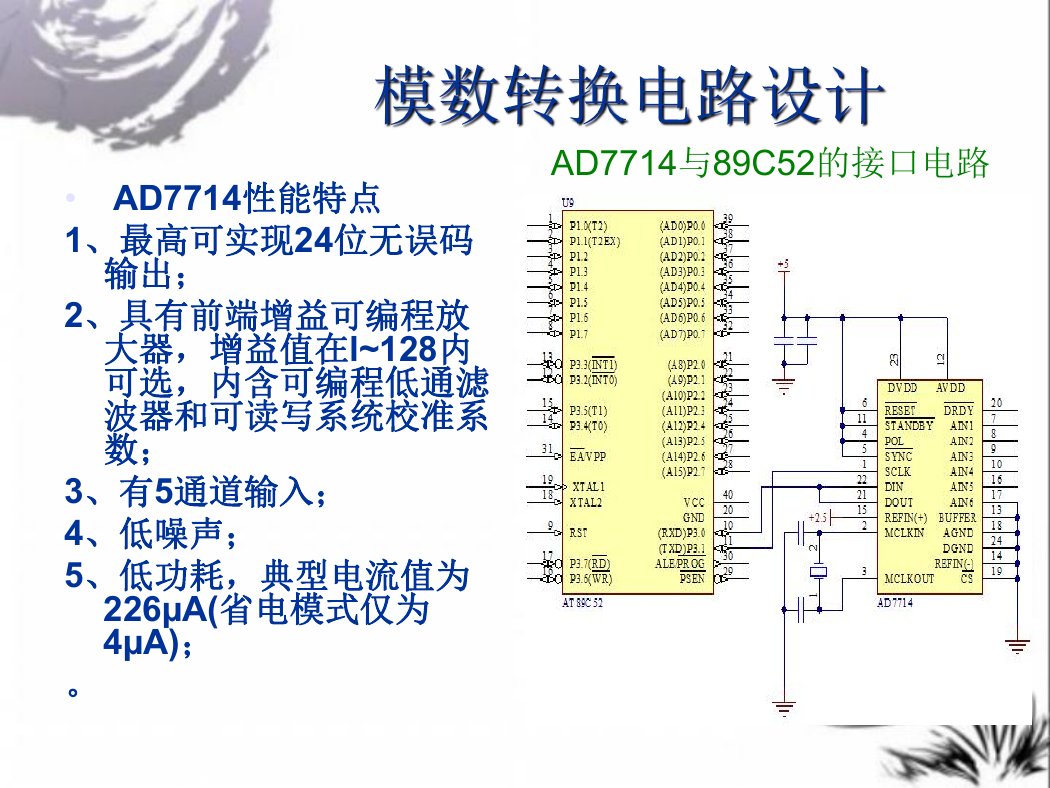

AD7714与89C52的接口电路 AD7714性能特点 • 1、最高可实现24位无误码输出； 2、具有前端增益可编程放大器，增益值在l~128内可选，内含可编程低通滤波器和可读写系统校准系数； 3、有5通道输入； 4、低噪声； 5、低功耗，典型电流值为 226µA(省电模式仅为 4µA)；。

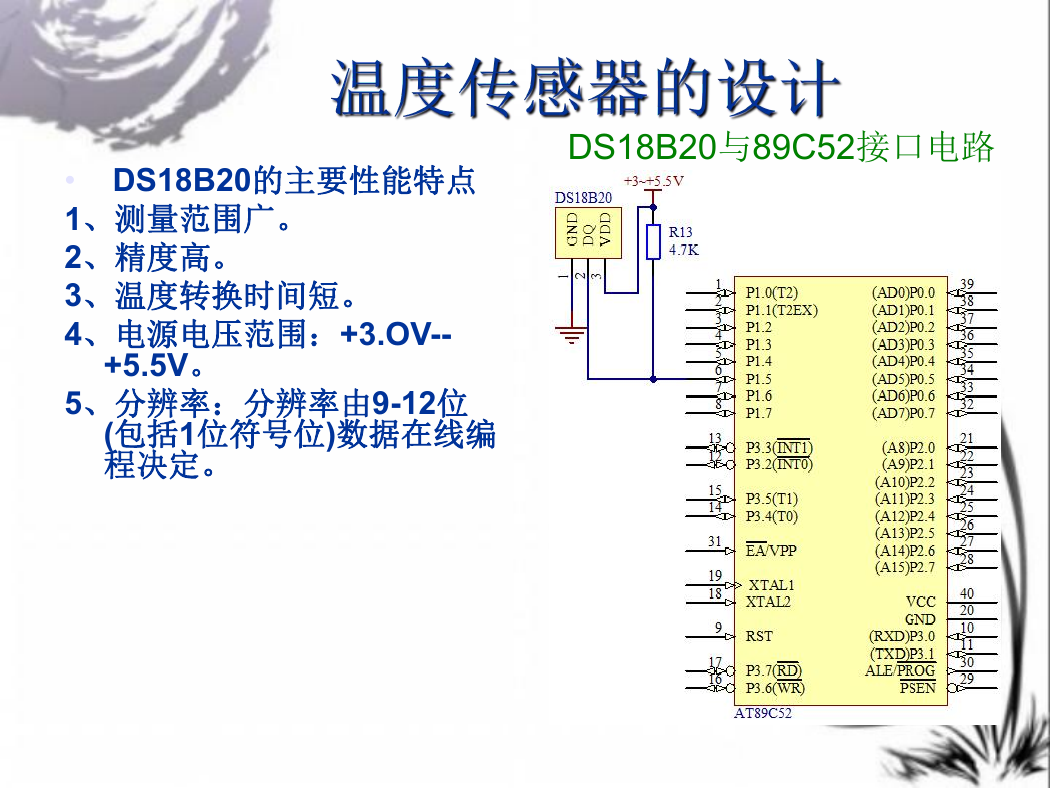

DS18B20与89C52接口电路 DS18B20的主要性能特点 • 1、测量范围广。 2、精度高。 3、温度转换时间短。 4、电源电压范围：+3.OV-- +5.5V。 5、分辨率：分辨率由9-12位 (包括1位符号位)数据在线编程决定。
