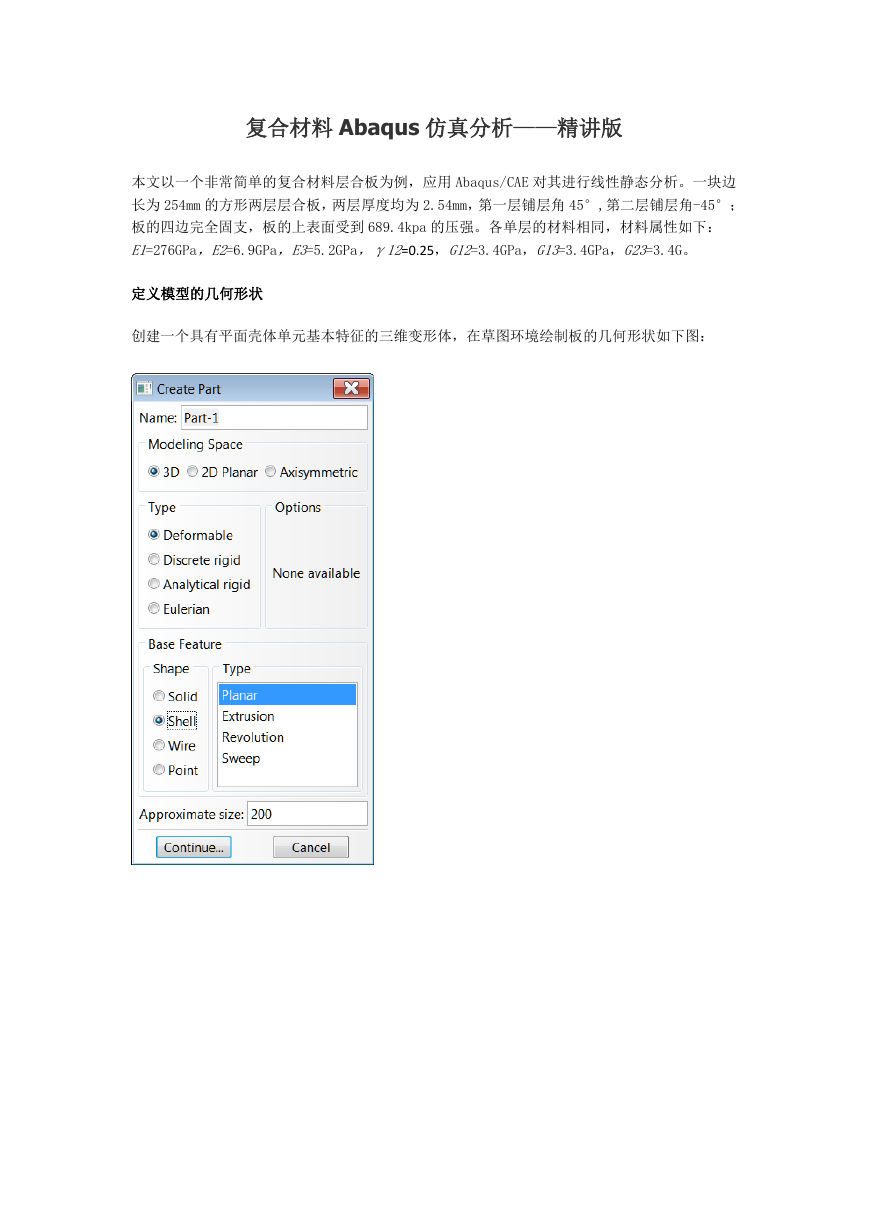

复合材料 Abaqus 仿真分析——精讲版 本文以一个非常简单的复合材料层合板为例,应用 Abaqus/CAE 对其进行线性静态分析。一块边 长为 254mm 的方形两层层合板,两层厚度均为 2.54mm,第一层铺层角 45°,第二层铺层角-45°; 板的四边完全固支,板的上表面受到 689.4kpa 的压强。各单层的材料相同,材料属性如下: E1=276GPa,E2=6.9GPa,E3=5.2GPa,γ12=0.25,G12=3.4GPa,G13=3.4GPa,G23=3.4G。 定义模型的几何形状 创建一个具有平面壳体单元基本特征的三维变形体,在草图环境绘制板的几何形状如下图:
定义材料属性和局部材料方向 Create coordinate system

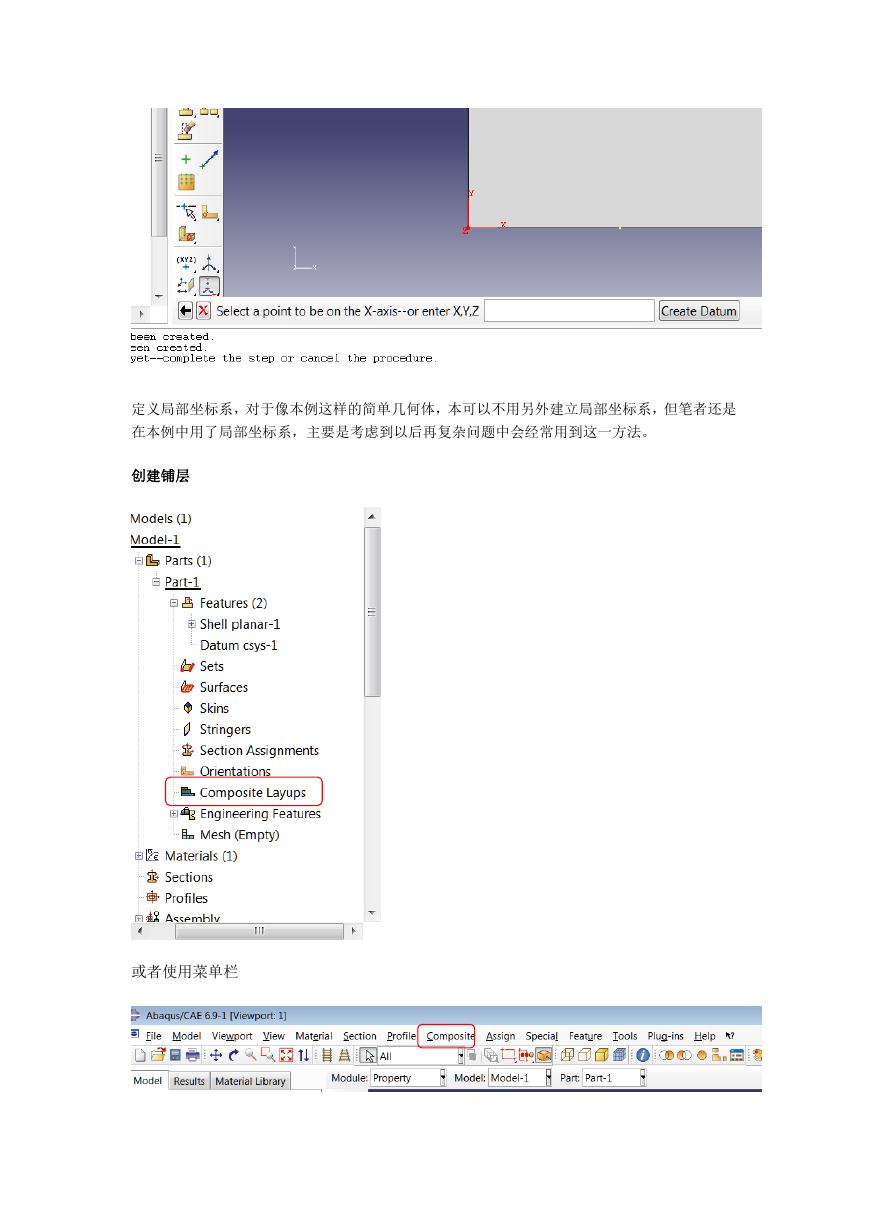

定义局部坐标系,对于像本例这样的简单几何体,本可以不用另外建立局部坐标系,但笔者还是 在本例中用了局部坐标系,主要是考虑到以后再复杂问题中会经常用到这一方法。 创建铺层 或者使用菜单栏

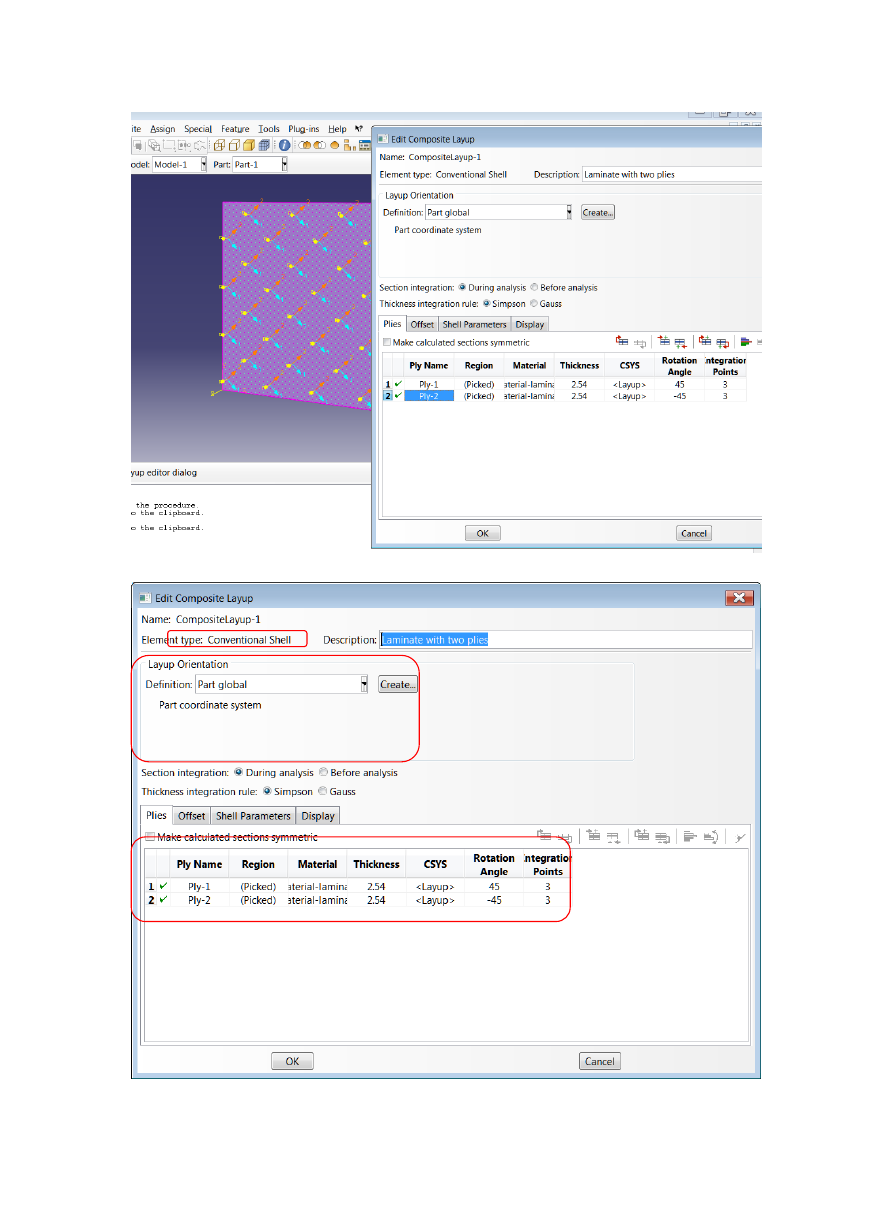

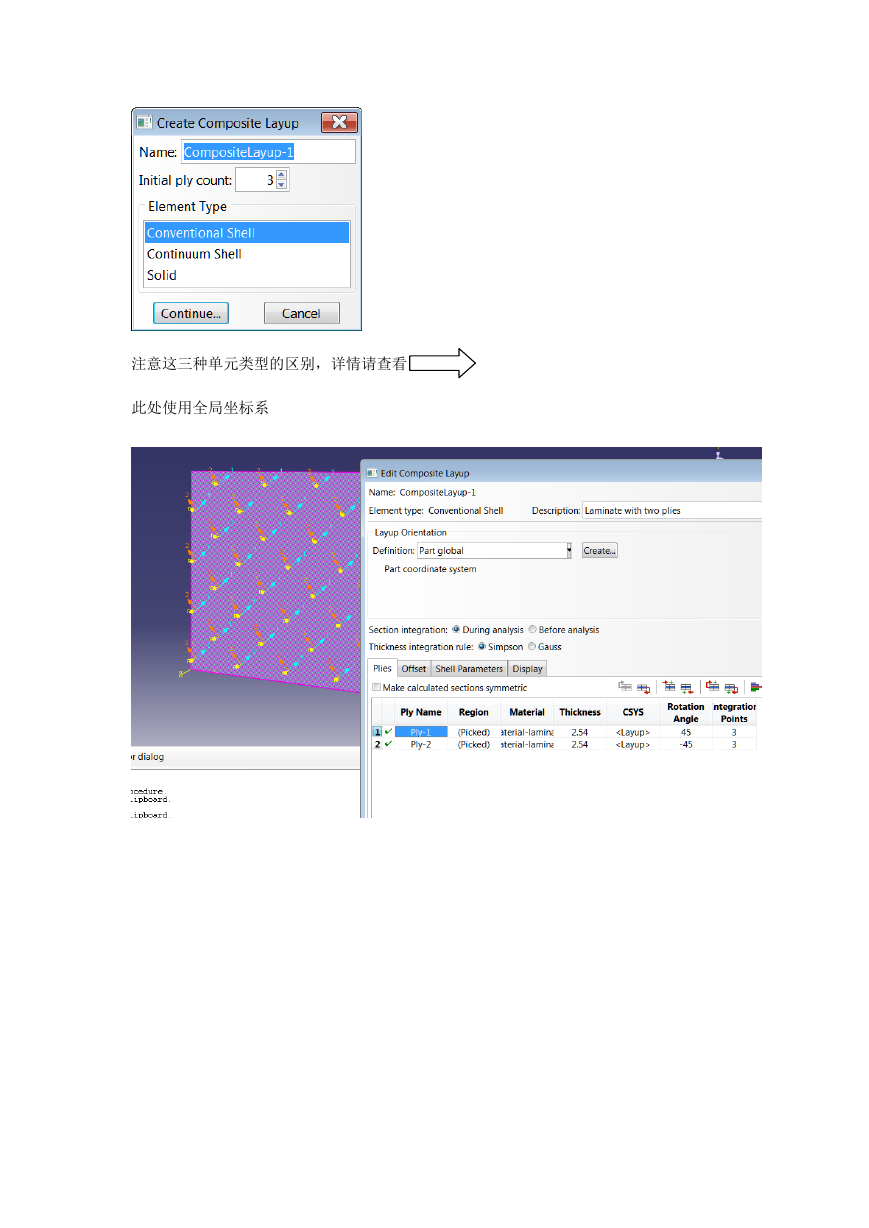

注意这三种单元类型的区别,详情请查看 此处使用全局坐标系

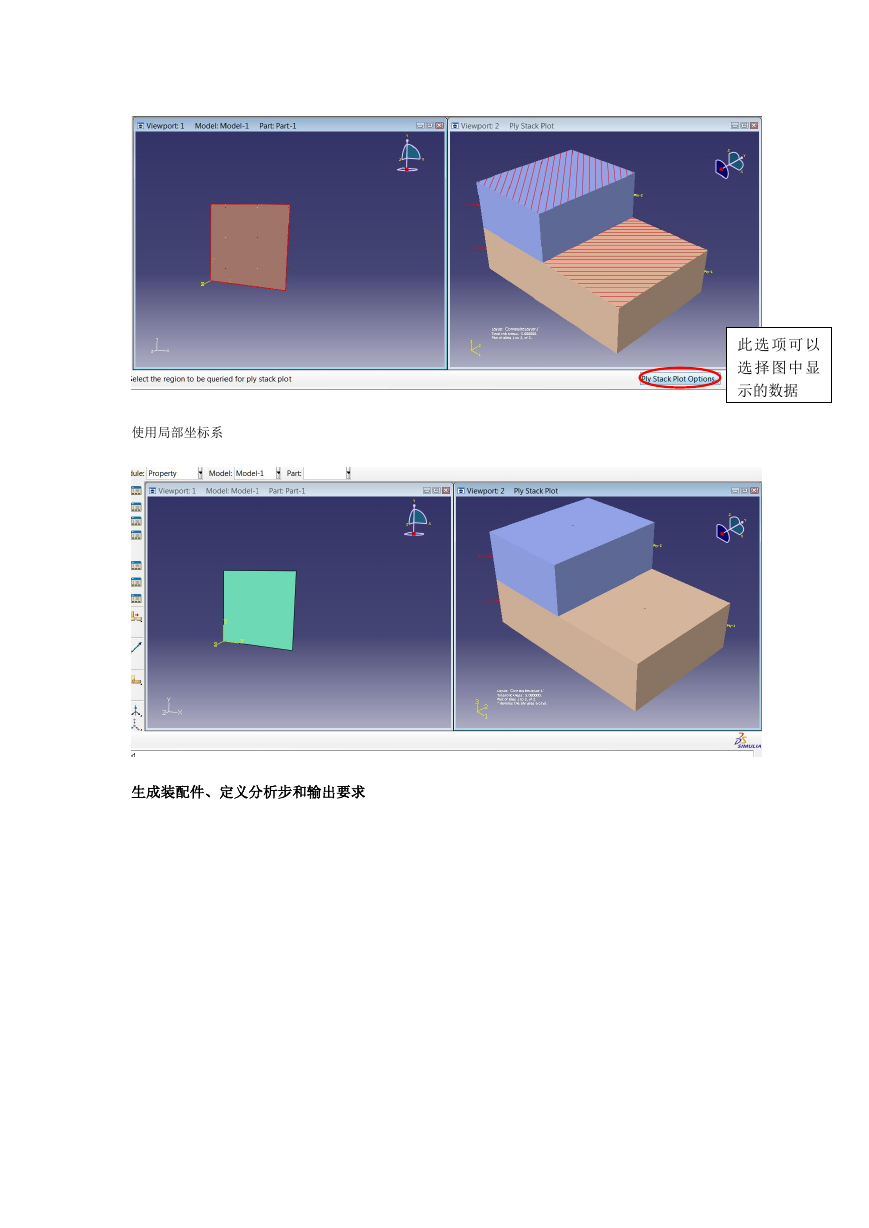

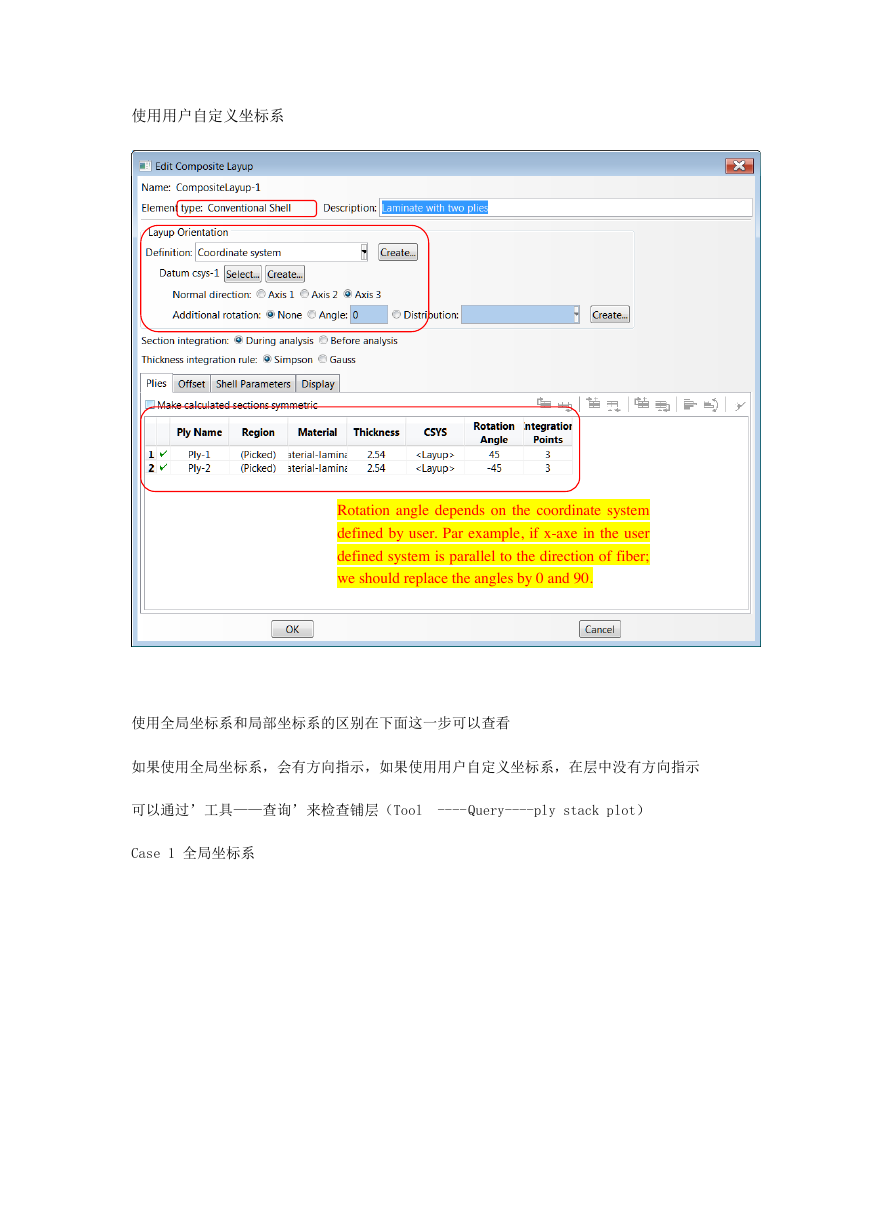

使用用户自定义坐标系 Rotation angle depends on the coordinate system defined by user. Par example, if x-axe in the user defined system is parallel to the direction of fiber; we should replace the angles by 0 and 90. 使用全局坐标系和局部坐标系的区别在下面这一步可以查看 如果使用全局坐标系,会有方向指示,如果使用用户自定义坐标系,在层中没有方向指示 可以通过’工具——查询’来检查铺层(Tool ---- Query----ply stack plot) Case 1 全局坐标系

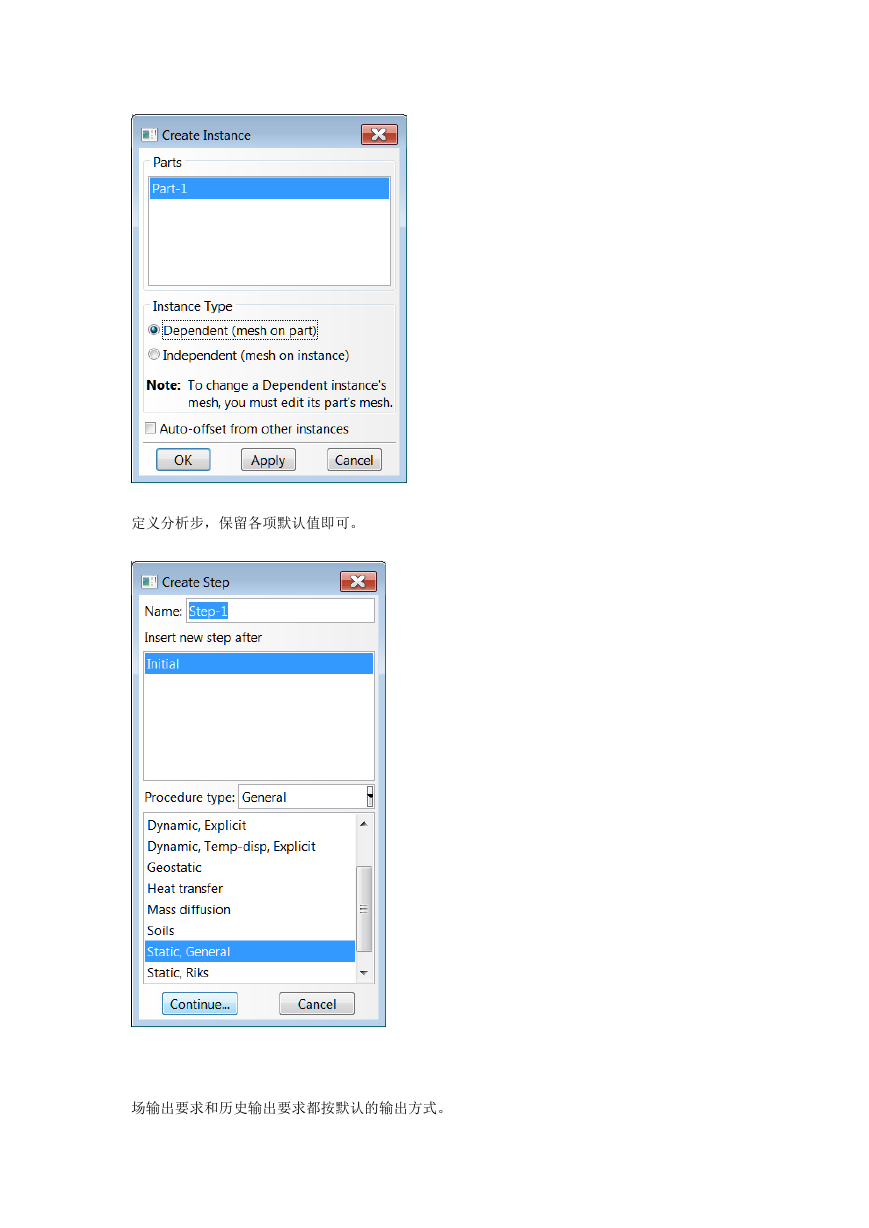

使用局部坐标系 生成装配件、定义分析步和输出要求 此 选 项可 以 选 择 图中 显 示的数据
定义分析步,保留各项默认值即可。 场输出要求和历史输出要求都按默认的输出方式。
