2022年电气工程师发输变电专业案例考试真题及答案-下午卷试卷题量：40题试卷总分：80分试卷限时：180分钟一、案例题根据以下材料答复1-5题： 1、如该变电站供电的负荷：一级负荷9000kVA，二级负荷8000kVA、三级负荷10000kVA。请计算主变压器容量应为以下哪项数值? ( ) A、10200kVA B、16200kVA C、17000kVA D、27000kVA 2、假设主变压器容量为31500kVA，电抗百分比Uk=10．5%，110kV架空线路电抗0．41／／km。请计算10kV1号母线最大三相短路电流接近以下哪项数值? ( ) A、10．07kA B、12．97kA C、13．86kA D、21．33kA 3、假设在主变压器10kV侧串联电抗器以限制10kV侧短路电流，该电抗器的额定电流应选择以下哪项数值最合理?为什么? ( ) A、变压器10kV侧额定电流的60% B、变压器10kV侧额定电流的105% C、变压器10kV侧额定电流的120% D、变压器10kV侧额定电流的130% 4、如主变压器10kV回路串联3000A电抗器限制短路电流，假设需将10kV母线短路电流从25kA限制到20kA以下，请计算并选择该电抗器的电抗百分值为以下哪项?( ) A、3% B、4% C、6% D、8% 5、请问该变电所发生以下哪种情况时，110kV桥开关应自动投入?为什么?( ) A、主变差动保护动作 B、主变110kV侧过流保护动作 C、1 10kV线路无短路电流，线路失压保护动作跳闸

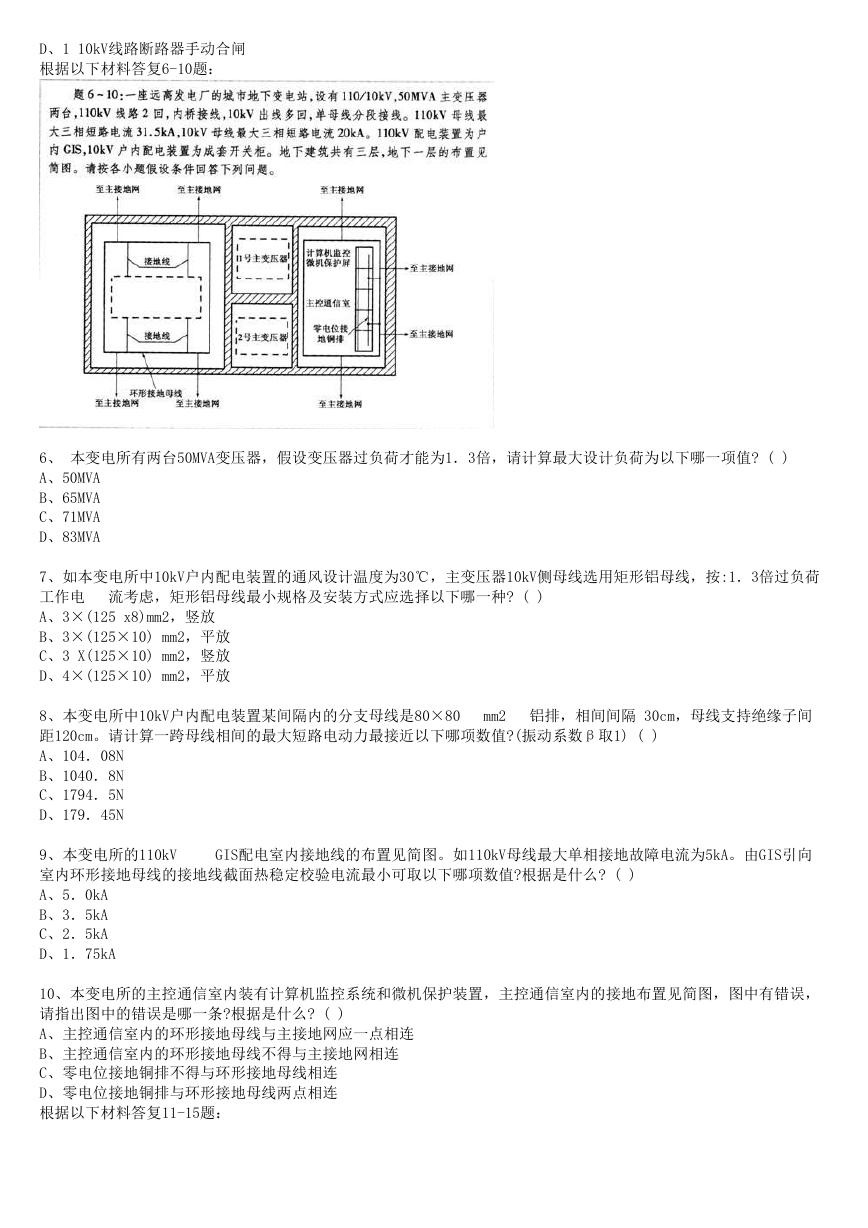

D、1 10kV线路断路器手动合闸根据以下材料答复6-10题： 6、本变电所有两台50MVA变压器，假设变压器过负荷才能为1．3倍，请计算最大设计负荷为以下哪一项值? ( ) A、50MVA B、65MVA C、71MVA D、83MVA 7、如本变电所中10kV户内配电装置的通风设计温度为30℃，主变压器10kV侧母线选用矩形铝母线，按:1．3倍过负荷工作电流考虑，矩形铝母线最小规格及安装方式应选择以下哪一种? ( ) A、3×(125 x8)mm2，竖放 B、3×(125×10) mm2，平放 C、3 X(125×10) mm2，竖放 D、4×(125×10) mm2，平放 8、本变电所中10kV户内配电装置某间隔内的分支母线是80×80 距120cm。请计算一跨母线相间的最大短路电动力最接近以下哪项数值?(振动系数β取1) ( ) A、104．08N B、1040．8N C、1794．5N D、179．45N mm2 铝排，相间间隔 30cm，母线支持绝缘子间 GIS配电室内接地线的布置见简图。如110kV母线最大单相接地故障电流为5kA。由GIS引向 9、本变电所的110kV 室内环形接地母线的接地线截面热稳定校验电流最小可取以下哪项数值?根据是什么? ( ) A、5．0kA B、3．5kA C、2．5kA D、1．75kA 10、本变电所的主控通信室内装有计算机监控系统和微机保护装置，主控通信室内的接地布置见简图，图中有错误，请指出图中的错误是哪一条?根据是什么? ( ) A、主控通信室内的环形接地母线与主接地网应一点相连 B、主控通信室内的环形接地母线不得与主接地网相连 C、零电位接地铜排不得与环形接地母线相连 D、零电位接地铜排与环形接地母线两点相连根据以下材料答复11-15题：

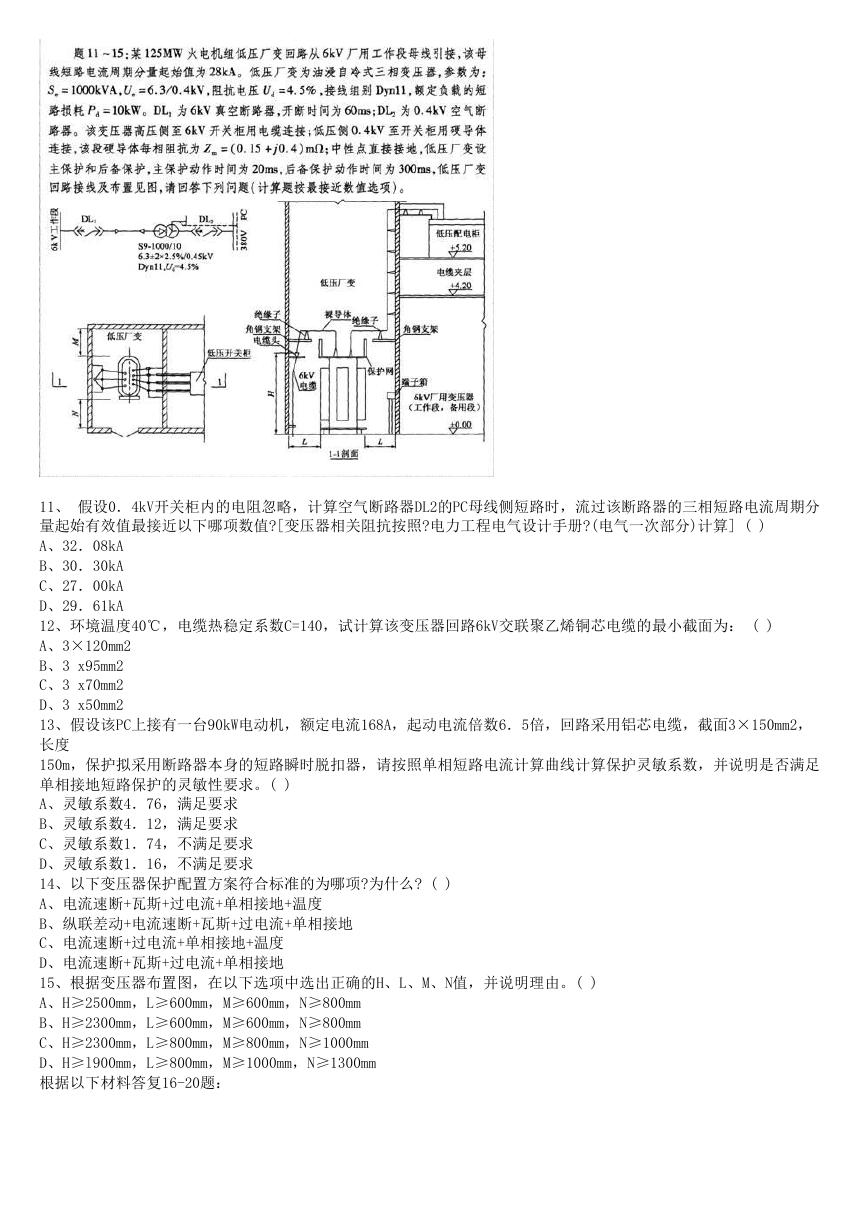

11、假设0．4kV开关柜内的电阻忽略，计算空气断路器DL2的PC母线侧短路时，流过该断路器的三相短路电流周期分量起始有效值最接近以下哪项数值?[变压器相关阻抗按照?电力工程电气设计手册?(电气一次部分)计算] ( ) A、32．08kA B、30．30kA C、27．00kA D、29．61kA 12、环境温度40℃，电缆热稳定系数C=140，试计算该变压器回路6kV交联聚乙烯铜芯电缆的最小截面为： ( ) A、3×120mm2 B、3 x95mm2 C、3 x70mm2 D、3 x50mm2 13、假设该PC上接有一台90kW电动机，额定电流168A，起动电流倍数6．5倍，回路采用铝芯电缆，截面3×150mm2，长度 150m，保护拟采用断路器本身的短路瞬时脱扣器，请按照单相短路电流计算曲线计算保护灵敏系数，并说明是否满足单相接地短路保护的灵敏性要求。( ) A、灵敏系数4．76，满足要求 B、灵敏系数4．12，满足要求 C、灵敏系数1．74，不满足要求 D、灵敏系数1．16，不满足要求 14、以下变压器保护配置方案符合标准的为哪项?为什么? ( ) A、电流速断+瓦斯+过电流+单相接地+温度 B、纵联差动+电流速断+瓦斯+过电流+单相接地 C、电流速断+过电流+单相接地+温度 D、电流速断+瓦斯+过电流+单相接地 15、根据变压器布置图，在以下选项中选出正确的H、L、M、N值，并说明理由。( ) A、H≥2500mm，L≥600mm，M≥600mm，N≥800mm B、H≥2300mm，L≥600mm，M≥600mm，N≥800mm C、H≥2300mm，L≥800mm，M≥800mm，N≥1000mm D、H≥l900mm，L≥800mm，M≥1000mm，N≥1300mm 根据以下材料答复16-20题：

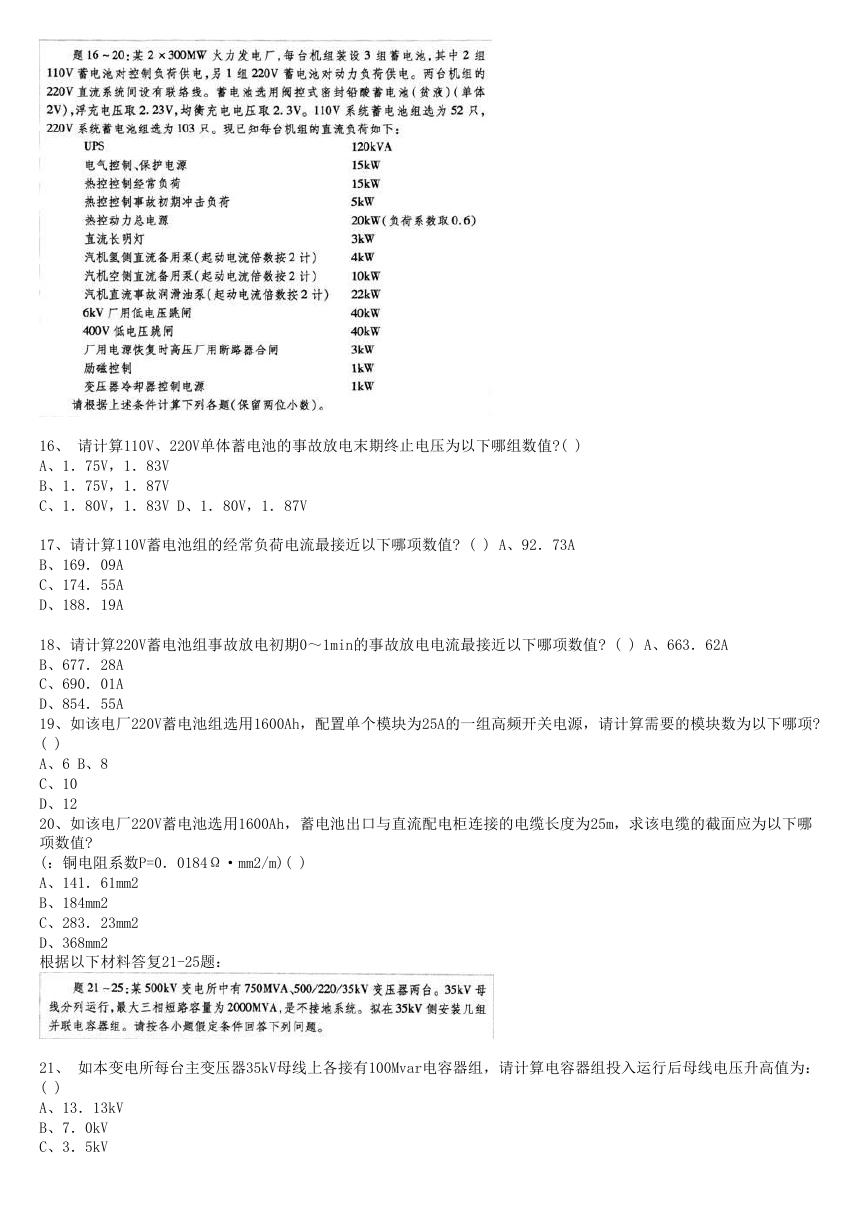

16、请计算110V、220V单体蓄电池的事故放电末期终止电压为以下哪组数值?( ) A、1．75V，1．83V B、1．75V，1．87V C、1．80V，1．83V D、1．80V，1．87V 17、请计算110V蓄电池组的经常负荷电流最接近以下哪项数值? ( ) A、92．73A B、169．09A C、174．55A D、188．19A 18、请计算220V蓄电池组事故放电初期0～1min的事故放电电流最接近以下哪项数值? ( ) A、663．62A B、677．28A C、690．01A D、854．55A 19、如该电厂220V蓄电池组选用1600Ah，配置单个模块为25A的一组高频开关电源，请计算需要的模块数为以下哪项? ( ) A、6 B、8 C、10 D、12 20、如该电厂220V蓄电池选用1600Ah，蓄电池出口与直流配电柜连接的电缆长度为25m，求该电缆的截面应为以下哪项数值? (：铜电阻系数P=0．0184Ω·mm2/m)( ) A、141．61mm2 B、184mm2 C、283．23mm2 D、368mm2 根据以下材料答复21-25题： 21、如本变电所每台主变压器35kV母线上各接有100Mvar电容器组，请计算电容器组投入运行后母线电压升高值为： ( ) A、13．13kV B、7．0kV C、3．5kV

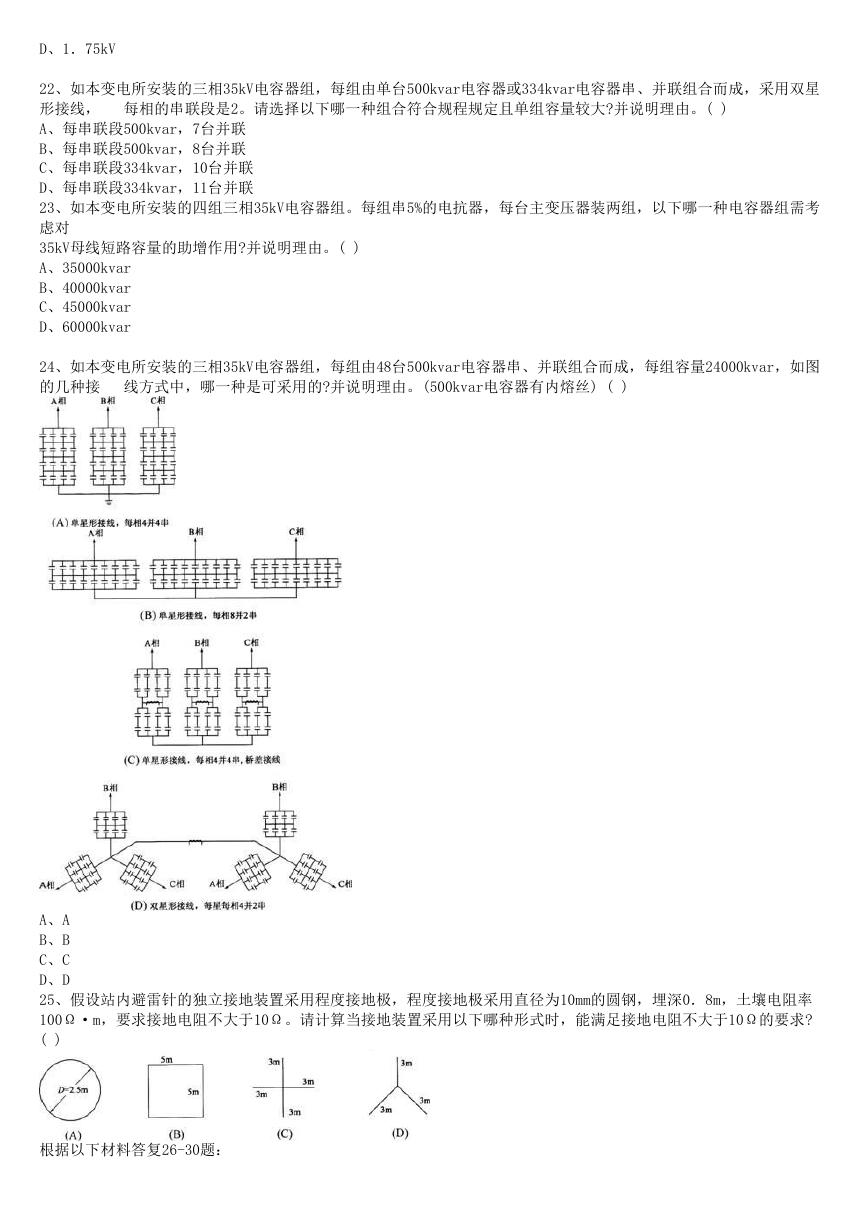

D、1．75kV 22、如本变电所安装的三相35kV电容器组，每组由单台500kvar电容器或334kvar电容器串、并联组合而成，采用双星形接线，每相的串联段是2。请选择以下哪一种组合符合规程规定且单组容量较大?并说明理由。( ) A、每串联段500kvar，7台并联 B、每串联段500kvar，8台并联 C、每串联段334kvar，10台并联 D、每串联段334kvar，11台并联 23、如本变电所安装的四组三相35kV电容器组。每组串5%的电抗器，每台主变压器装两组，以下哪一种电容器组需考虑对 35kV母线短路容量的助增作用?并说明理由。( ) A、35000kvar B、40000kvar C、45000kvar D、60000kvar 24、如本变电所安装的三相35kV电容器组，每组由48台500kvar电容器串、并联组合而成，每组容量24000kvar，如图的几种接线方式中，哪一种是可采用的?并说明理由。(500kvar电容器有内熔丝) ( ) A、A B、B C、C D、D 25、假设站内避雷针的独立接地装置采用程度接地极，程度接地极采用直径为10mm的圆钢，埋深0．8m，土壤电阻率 100Ω·m，要求接地电阻不大于10Ω。请计算当接地装置采用以下哪种形式时，能满足接地电阻不大于10Ω的要求? ( ) 根据以下材料答复26-30题：

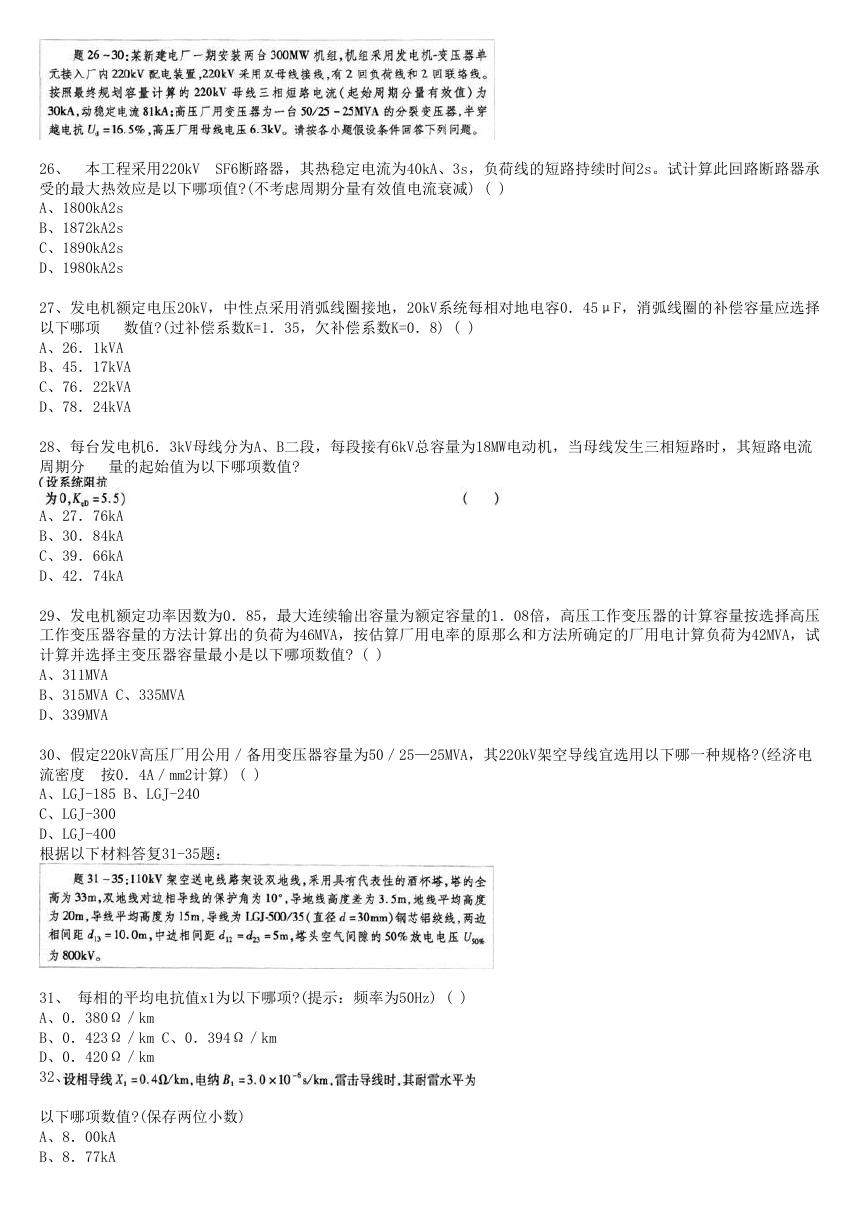

SF6断路器，其热稳定电流为40kA、3s，负荷线的短路持续时间2s。试计算此回路断路器承 26、本工程采用220kV 受的最大热效应是以下哪项值?(不考虑周期分量有效值电流衰减) ( ) A、1800kA2s B、1872kA2s C、1890kA2s D、1980kA2s 27、发电机额定电压20kV，中性点采用消弧线圈接地，20kV系统每相对地电容0．45μF，消弧线圈的补偿容量应选择以下哪项数值?(过补偿系数K=1．35，欠补偿系数K=0．8) ( ) A、26．1kVA B、45．17kVA C、76．22kVA D、78．24kVA 28、每台发电机6．3kV母线分为A、B二段，每段接有6kV总容量为18MW电动机，当母线发生三相短路时，其短路电流周期分量的起始值为以下哪项数值? A、27．76kA B、30．84kA C、39．66kA D、42．74kA 29、发电机额定功率因数为0．85，最大连续输出容量为额定容量的1．08倍，高压工作变压器的计算容量按选择高压工作变压器容量的方法计算出的负荷为46MVA，按估算厂用电率的原那么和方法所确定的厂用电计算负荷为42MVA，试计算并选择主变压器容量最小是以下哪项数值? ( ) A、311MVA B、315MVA C、335MVA D、339MVA 30、假定220kV高压厂用公用／备用变压器容量为50／25—25MVA，其220kV架空导线宜选用以下哪一种规格?(经济电流密度按0．4A／mm2计算) ( ) A、LGJ-185 B、LGJ-240 C、LGJ-300 D、LGJ-400 根据以下材料答复31-35题： 31、每相的平均电抗值x1为以下哪项?(提示：频率为50Hz) ( ) A、0．380Ω／km B、0．423Ω／km C、0．394Ω／km D、0．420Ω／km 32、以下哪项数值?(保存两位小数) A、8．00kA B、8．77kA

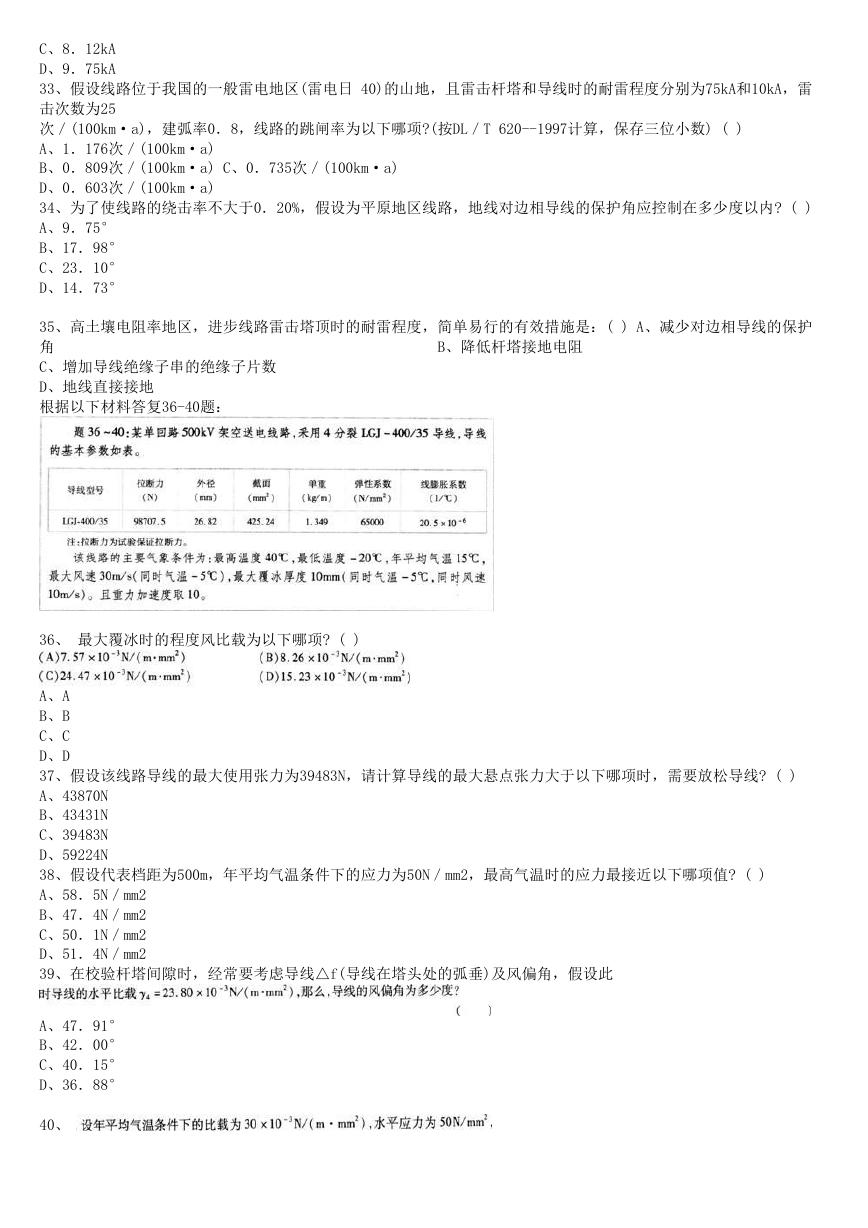

C、8．12kA D、9．75kA 33、假设线路位于我国的一般雷电地区(雷电日 40)的山地，且雷击杆塔和导线时的耐雷程度分别为75kA和10kA，雷击次数为25 次／(100km·a)，建弧率0．8，线路的跳闸率为以下哪项?(按DL／T 620--1997计算，保存三位小数) ( ) A、1．176次／(100km·a) B、0．809次／(100km·a) C、0．735次／(100km·a) D、0．603次／(100km·a) 34、为了使线路的绕击率不大于0．20%，假设为平原地区线路，地线对边相导线的保护角应控制在多少度以内? ( ) A、9．75° B、17．98° C、23．10° D、14．73° 35、高土壤电阻率地区，进步线路雷击塔顶时的耐雷程度，简单易行的有效措施是：( ) A、减少对边相导线的保护角 C、增加导线绝缘子串的绝缘子片数 D、地线直接接地根据以下材料答复36-40题： B、降低杆塔接地电阻 36、最大覆冰时的程度风比载为以下哪项? ( ) A、A B、B C、C D、D 37、假设该线路导线的最大使用张力为39483N，请计算导线的最大悬点张力大于以下哪项时，需要放松导线? ( ) A、43870N B、43431N C、39483N D、59224N 38、假设代表档距为500m，年平均气温条件下的应力为50N／mm2，最高气温时的应力最接近以下哪项值? ( ) A、58．5N／mm2 B、47．4N／mm2 C、50．1N／mm2 D、51．4N／mm2 39、在校验杆塔间隙时，经常要考虑导线△f(导线在塔头处的弧垂)及风偏角，假设此 A、47．91° B、42．00° C、40．15° D、36．88° 40、

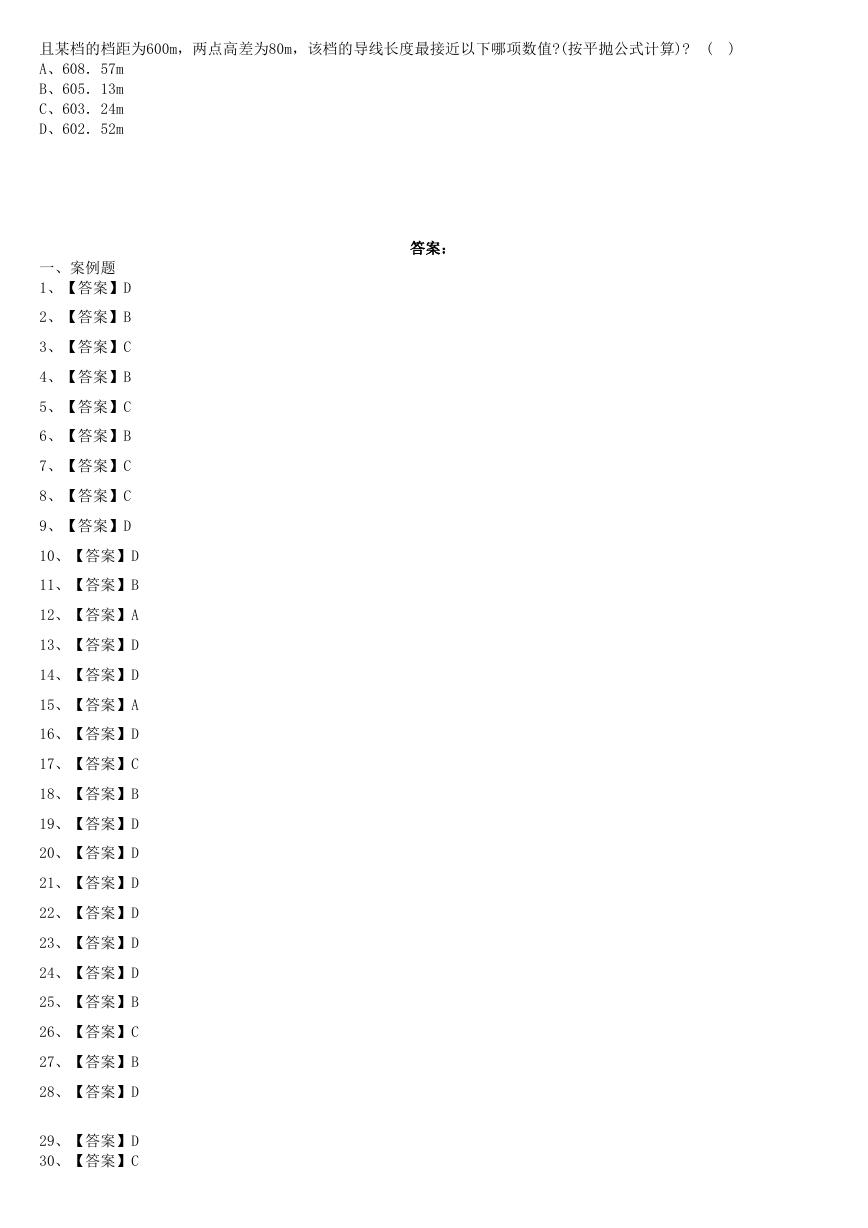

且某档的档距为600m，两点高差为80m，该档的导线长度最接近以下哪项数值?(按平抛公式计算)? A、608．57m B、605．13m C、603．24m D、602．52m ( ) 答案：一、案例题 1、【答案】D 2、【答案】B 3、【答案】C 4、【答案】B 5、【答案】C 6、【答案】B 7、【答案】C 8、【答案】C 9、【答案】D 10、【答案】D 11、【答案】B 12、【答案】A 13、【答案】D 14、【答案】D 15、【答案】A 16、【答案】D 17、【答案】C 18、【答案】B 19、【答案】D 20、【答案】D 21、【答案】D 22、【答案】D 23、【答案】D 24、【答案】D 25、【答案】B 26、【答案】C 27、【答案】B 28、【答案】D 29、【答案】D 30、【答案】C
