固高数字量扩展模块用户手册.pdf

第1页 / 共16页
第2页 / 共16页
第3页 / 共16页
第4页 / 共16页
第5页 / 共16页
第6页 / 共16页
第7页 / 共16页
第8页 / 共16页
资料共16页,剩余部分请下载后查看
版权申明
前言
感谢选用固高运动控制器
固高产品的更多信息
技术支持和售后服务
用户手册的用途
用户手册的使用对象
目录
第一章 规格指标
第二章 硬件接口描述
第三章 多模块级联
第四章 指示灯定义
第五章 通讯状态逻辑
第六章 软件DEMO
第七章 机械尺寸

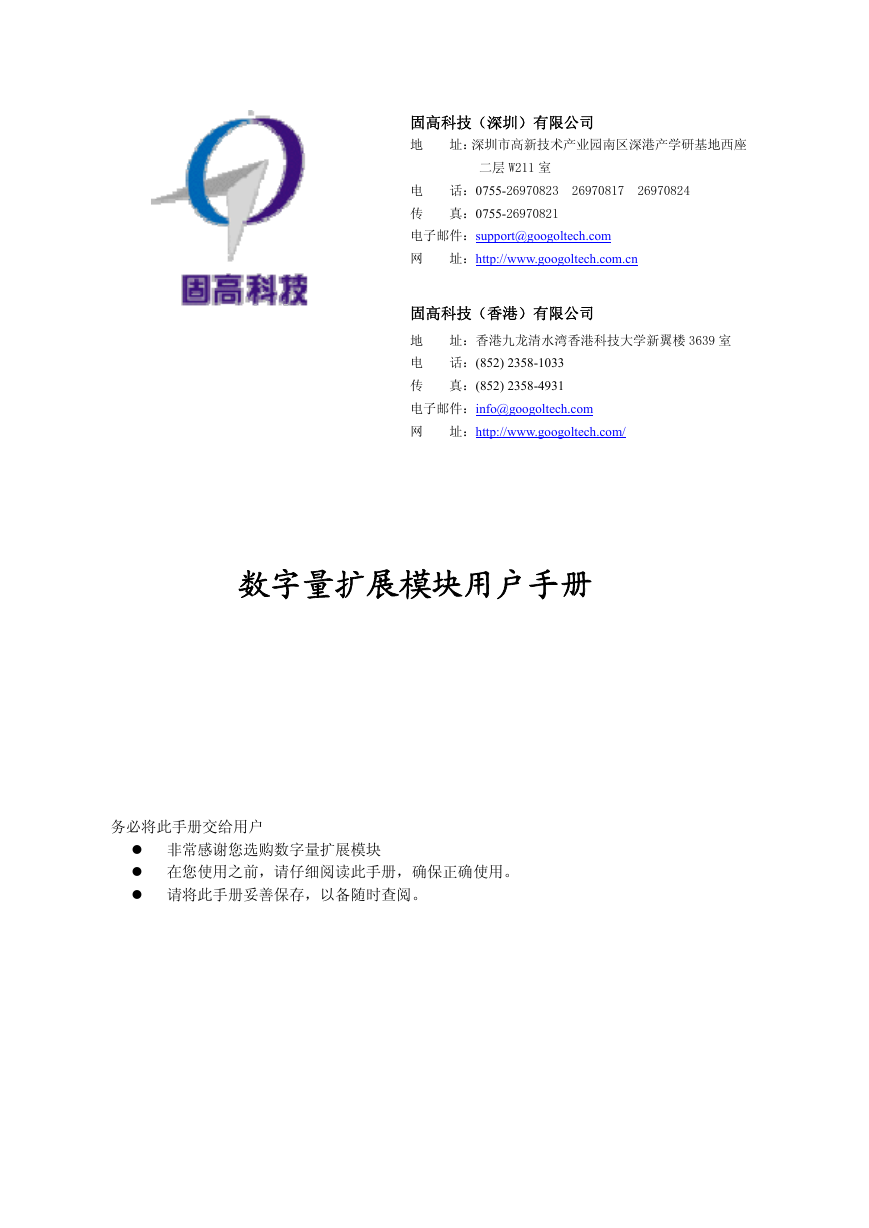

固高科技(深圳)有限公司 地 址:深圳市高新技术产业园南区深港产学研基地西座 二层 W211 室 电 话:0755-26970823 26970817 26970824 传 真:0755-26970821 电子邮件:support@googoltech.com 网 址:http://www.googoltech.com.cn 固高科技(香港)有限公司 地 址:香港九龙清水湾香港科技大学新翼楼 3639 室 电 话:(852) 2358-1033 传 真:(852) 2358-4931 电子邮件:info@googoltech.com 网 址:http://www.googoltech.com/ 数字量扩展模块用户手册 务必将此手册交给用户 非常感谢您选购数字量扩展模块 在您使用之前,请仔细阅读此手册,确保正确使用。 请将此手册妥善保存,以备随时查阅。

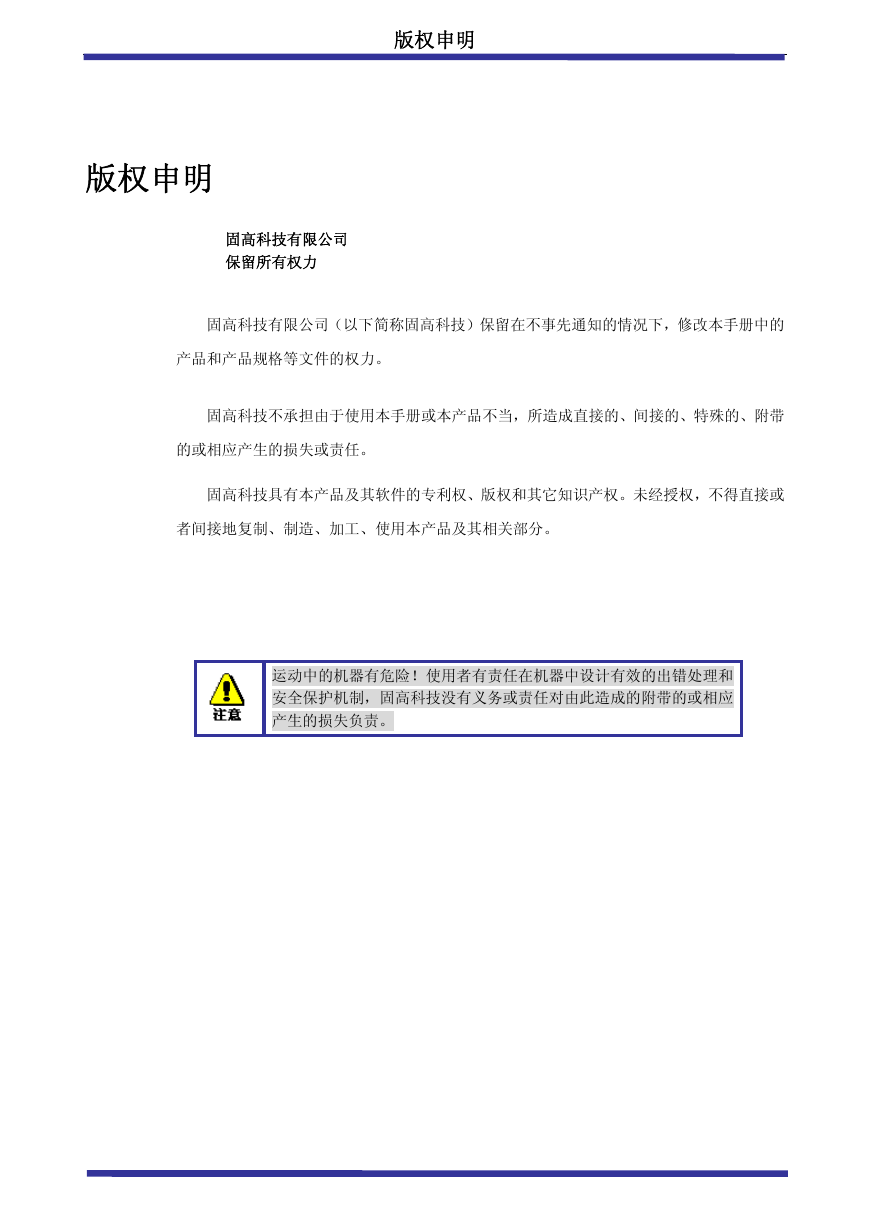

版权申明 版权申明 固高科技有限公司 保留所有权力 固高科技有限公司(以下简称固高科技)保留在不事先通知的情况下,修改本手册中的 产品和产品规格等文件的权力。 固高科技不承担由于使用本手册或本产品不当,所造成直接的、间接的、特殊的、附带 的或相应产生的损失或责任。 固高科技具有本产品及其软件的专利权、版权和其它知识产权。未经授权,不得直接或 者间接地复制、制造、加工、使用本产品及其相关部分。 运动中的机器有危险!使用者有责任在机器中设计有效的出错处理和 安全保护机制,固高科技没有义务或责任对由此造成的附带的或相应 产生的损失负责。

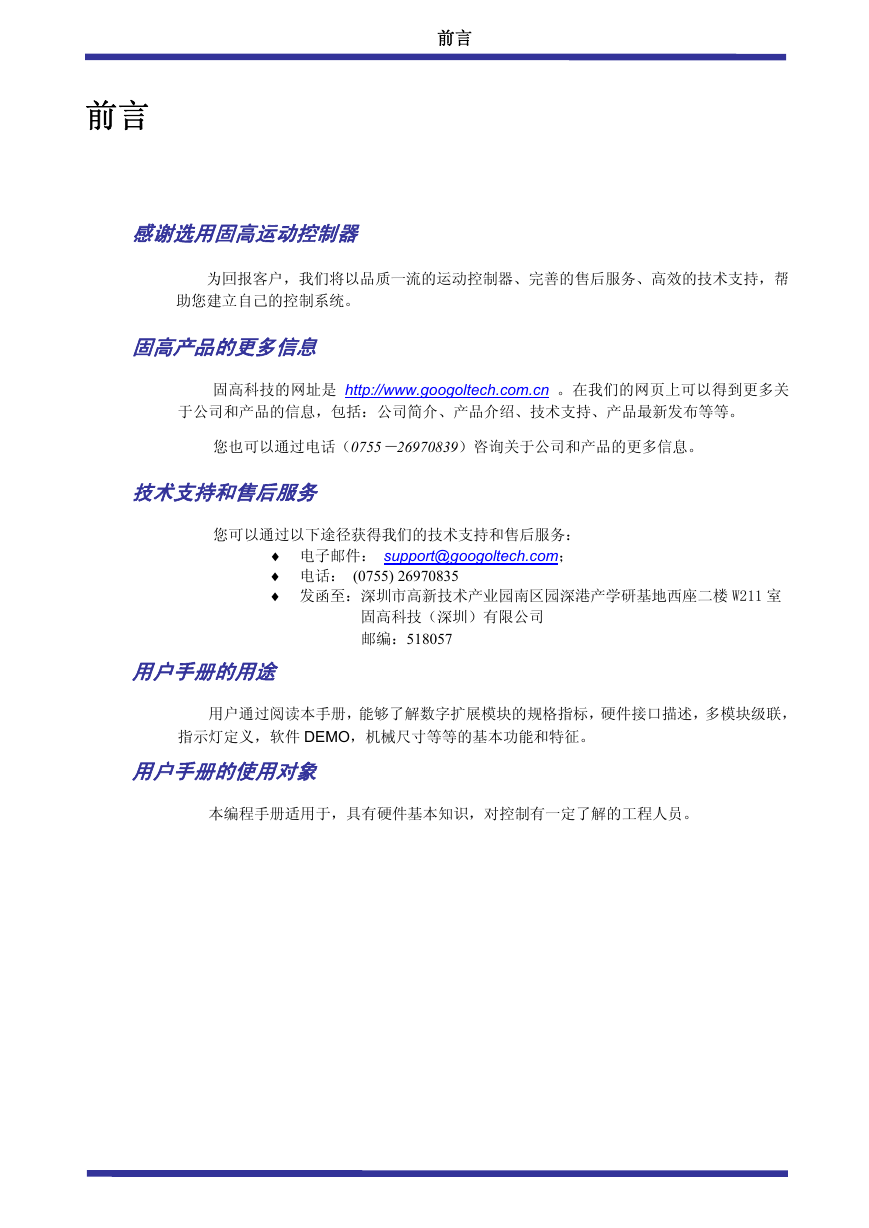

前言 前言 感谢选用固高运动控制器 为回报客户,我们将以品质一流的运动控制器、完善的售后服务、高效的技术支持,帮 助您建立自己的控制系统。 固高产品的更多信息 固高科技的网址是 http://www.googoltech.com.cn 。在我们的网页上可以得到更多关 于公司和产品的信息,包括:公司简介、产品介绍、技术支持、产品最新发布等等。 您也可以通过电话(0755-26970839)咨询关于公司和产品的更多信息。 技术支持和售后服务 您可以通过以下途径获得我们的技术支持和售后服务: ♦ 电子邮件: support@googoltech.com; ♦ 电话: (0755) 26970835 ♦ 发函至:深圳市高新技术产业园南区园深港产学研基地西座二楼 W211 室 固高科技(深圳)有限公司 用户手册的用途 邮编:518057 用户通过阅读本手册,能够了解数字扩展模块的规格指标,硬件接口描述,多模块级联, 指示灯定义,软件 DEMO,机械尺寸等等的基本功能和特征。 用户手册的使用对象 本编程手册适用于,具有硬件基本知识,对控制有一定了解的工程人员。

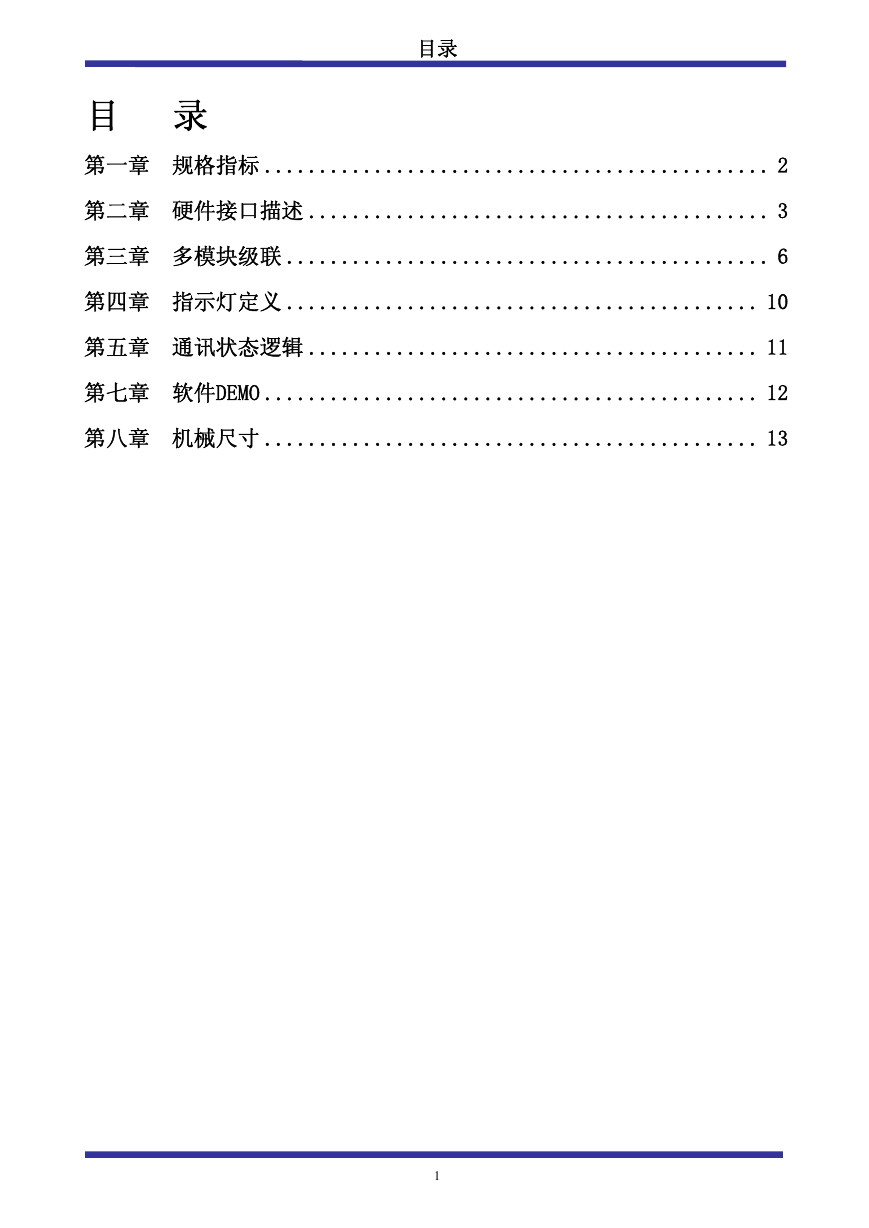

目录 目 录 第一章 规格指标 .............................................. 2 第二章 硬件接口描述 .......................................... 3 第三章 多模块级联 ............................................ 6 第四章 指示灯定义 ........................................... 10 第五章 通讯状态逻辑 ......................................... 11 第七章 软件DEMO ............................................. 12 第八章 机械尺寸 ............................................. 13 1
第一章 规格指标 第一章 规格指标 输入点数 输入隔离 输入滤波 输出点数 输出隔离 输出形式 输出驱动能力 16 光电隔离 硬件滤波 + 软件滤波 16 光电隔离 集电极开路输出 每路 200mA 单路最大 500mA 注:输出逻辑为 OC 门,输出低电平则 OC 门开启,输出高电平则 OC 门关闭。如果需要观察电平变化, 则需要客户在 OC 输出端接入 3K 的上拉电阻,上拉到 24V。 2

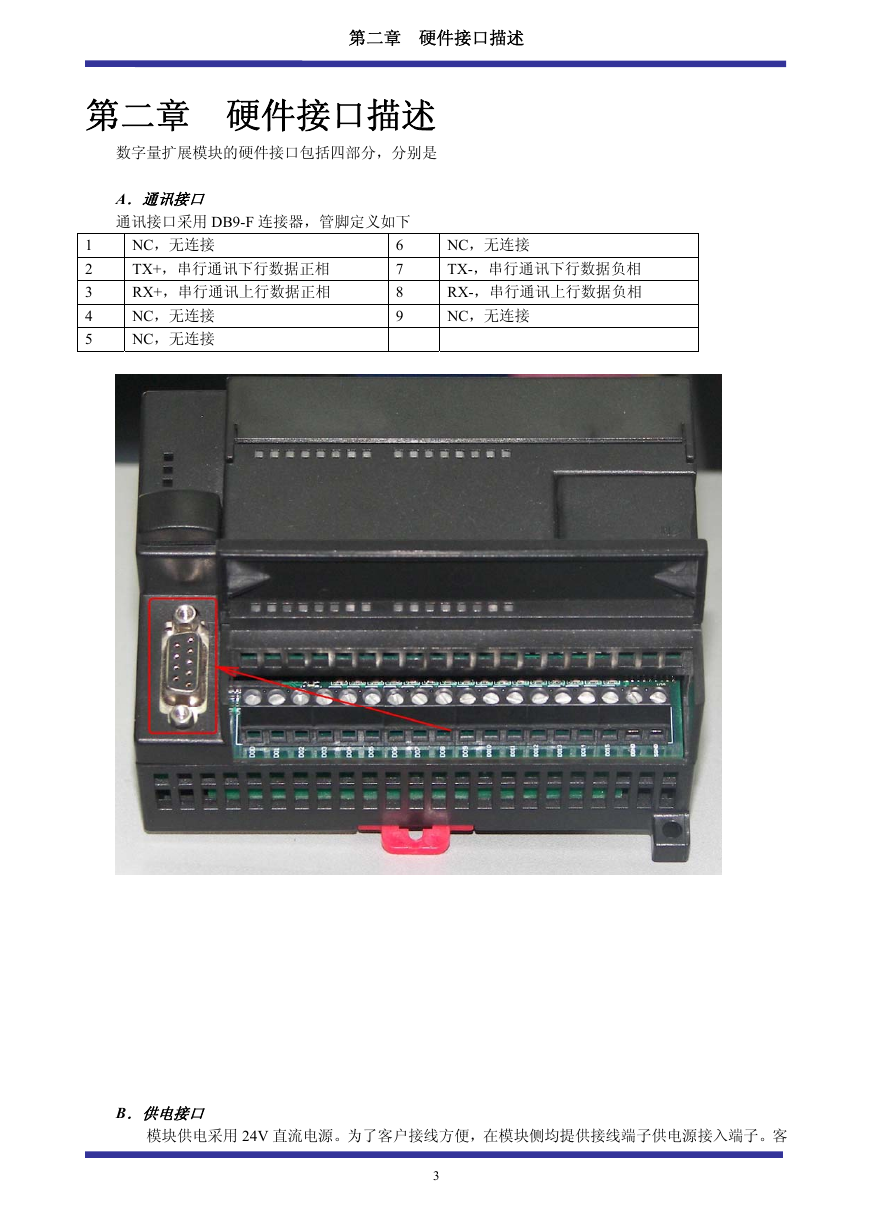

第二章 硬件接口描述 第二章 硬件接口描述 数字量扩展模块的硬件接口包括四部分,分别是 A. 通讯接口 通讯接口采用 DB9-F 连接器,管脚定义如下 6 7 8 9 NC,无连接 TX+,串行通讯下行数据正相 RX+,串行通讯上行数据正相 NC,无连接 NC,无连接 1 2 3 4 5 NC,无连接 TX-,串行通讯下行数据负相 RX-,串行通讯上行数据负相 NC,无连接 B. 供电接口 模块供电采用 24V 直流电源。为了客户接线方便,在模块侧均提供接线端子供电源接入端子。客 3

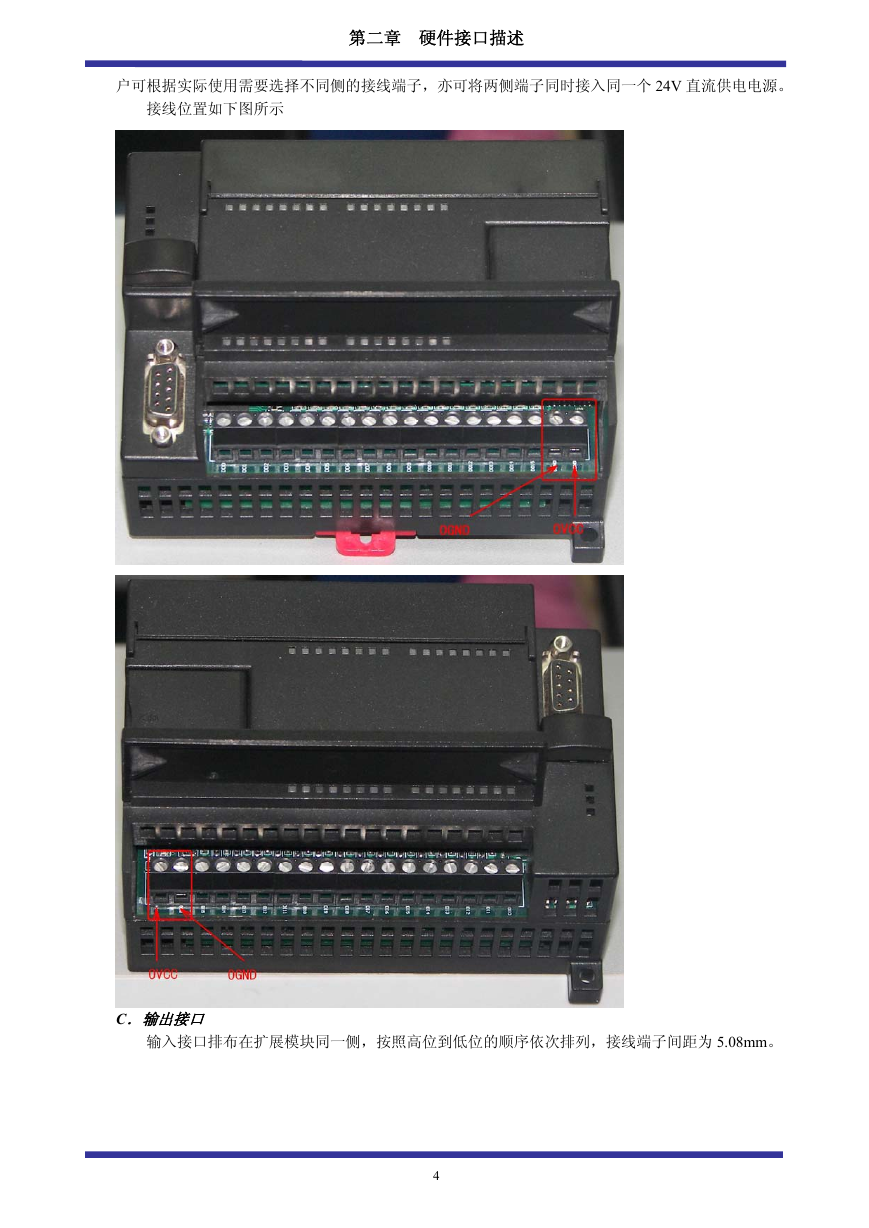

第二章 硬件接口描述 户可根据实际使用需要选择不同侧的接线端子,亦可将两侧端子同时接入同一个 24V 直流供电电源。 接线位置如下图所示 C. 输出接口 输入接口排布在扩展模块同一侧,按照高位到低位的顺序依次排列,接线端子间距为 5.08mm。 4

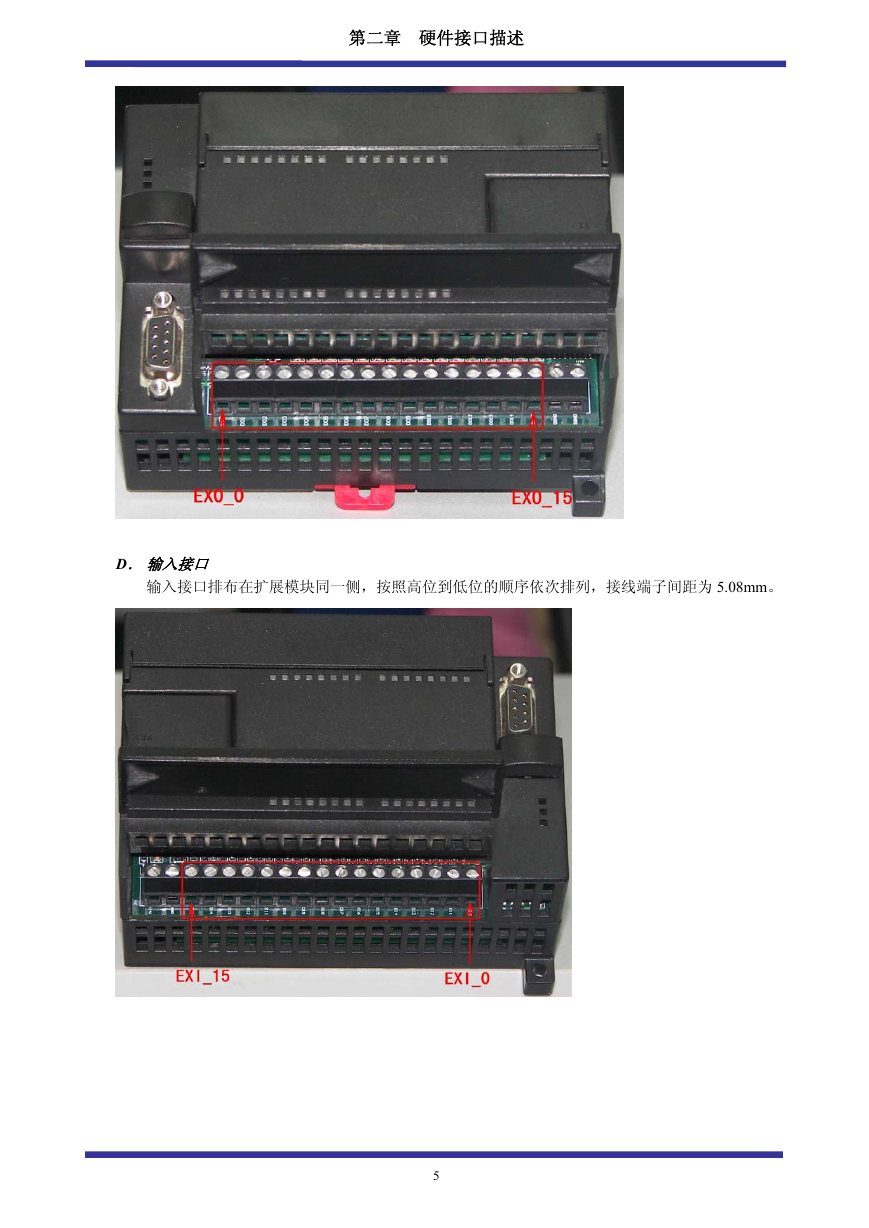

第二章 硬件接口描述 D. 输入接口 输入接口排布在扩展模块同一侧,按照高位到低位的顺序依次排列,接线端子间距为 5.08mm。 5
