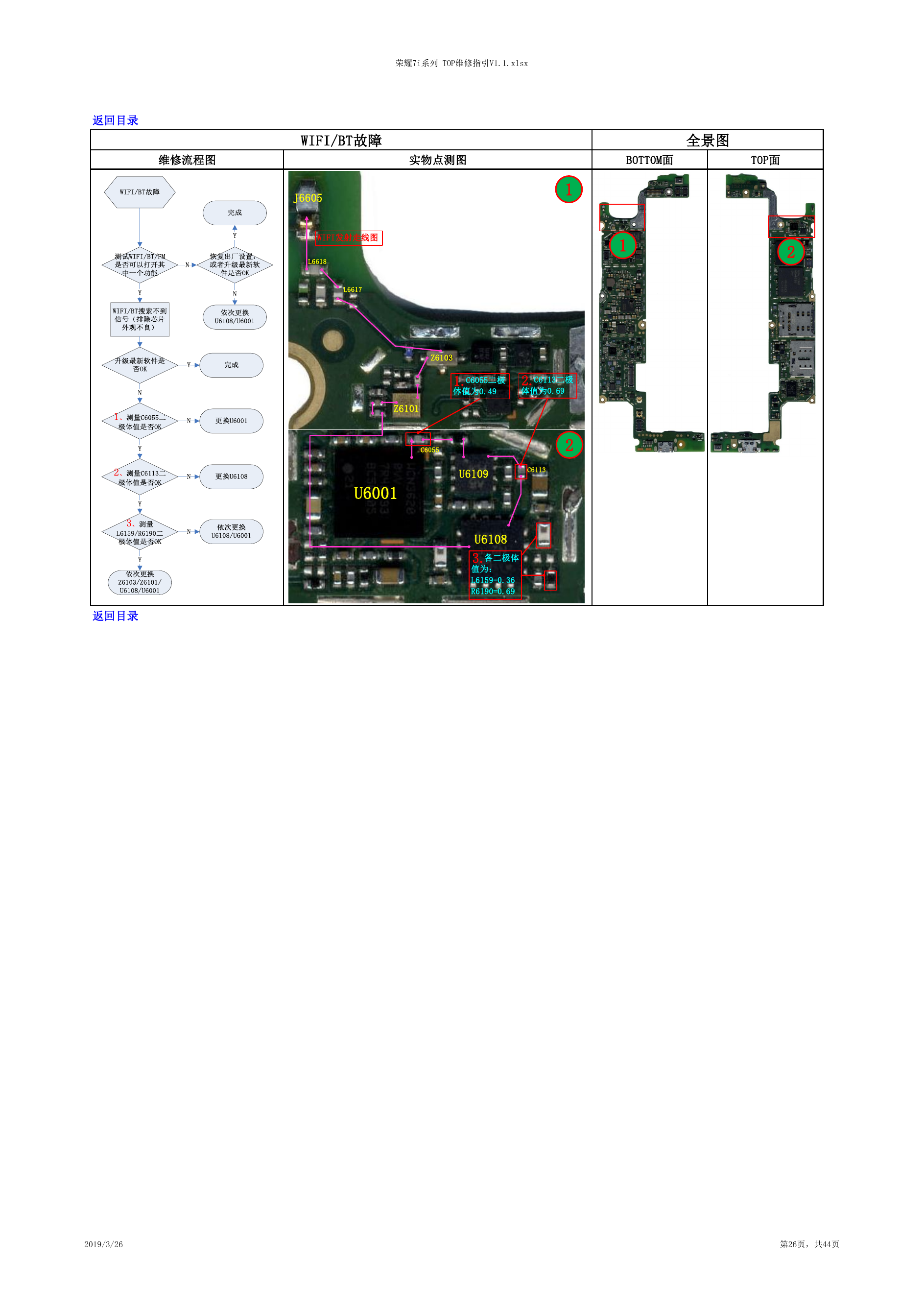

荣耀7i系列 TOP维修指引V1.1.xlsx 返回目录 维修流程图 实物点测图 BOTTOM面 TOP面 WIFI/BT故障 全景图 J6605 WIFI发射走线图 L6618 L6617 1 1 2 Z6103 C6055二极 1. 体值为0.49 C6113二极 2. 体值为0.69 Z6101 C6055 U6001 2 U6109 C6113 各二极体 U6108 3. 值为： L6159=0.36 R6190=0.69 返回目录 2019/3/26 第26页，共44页 WIFI/BT故障测试WIFI/BT/FM是否可以打开其中一个功能N恢复出厂设置，或者升级最新软件是否OK完成Y依次更换U6108/U6001NWIFI/BT搜索不到信号（排除芯片外观不良）Y升级最新软件是否OK完成Y1、测量C6055二极体值是否OK更换U6001NN2、测量C6113二极体值是否OK更换U6108YN3、测量L6159/R6190二极体值是否OK依次更换U6108/U6001YNY依次更换Z6103/Z6101/U6108/U6001
