数字摄录一体机 DNW-7P DNW-90P DNW-90WSP DNW-9WSP 操作手册第一版(第二次修订) 系列号：41001及以上(DVW-7P/90P/90WSP) 系列号：41001及以上(DVW-9WSP)

注意事项注意事项避免燃烧、碰撞、雨淋和受潮。为避免电击，请不要打开机盖。维修须由专业人士操作。镍镉电池回收镍镉电池须正确处理。镍镉电池是可以再生的。可将废弃的电池交还附近的索尼维修中心或工厂的维修中心收集、再生或处理。注：在某些地区，家庭或垃圾处理站禁止处理镍镉电池。注意：不要使用破损或漏液的镍镉电池。

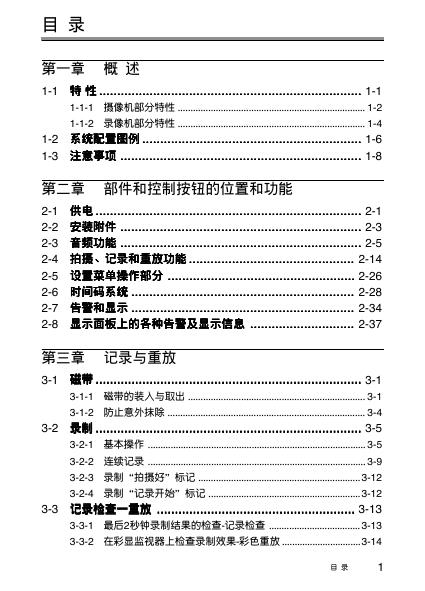

目录第一章概述 1-1 特特特特特性性性性性 ......................................................................... ......................................................................... 1-1 ......................................................................... ......................................................................... ......................................................................... 1-1-1 摄像机部分特性 .......................................................................... 1-2 1-1-2 录像机部分特性 .......................................................................... 1-4 1-2 系统配置图例 ............................................................. 1-6 系统配置图例系统配置图例 ............................................................. ............................................................. 系统配置图例 ............................................................. 系统配置图例 ............................................................. 1-3 注意事项 ................................................................... 1-8 注意事项注意事项 ................................................................... 注意事项注意事项 ................................................................... ................................................................... ................................................................... 第二章部件和控制按钮的位置和功能 2-1 供电供电供电供电供电 .......................................................................... .......................................................................... 2-1 .......................................................................... .......................................................................... .......................................................................... 2-2 安装附件 ................................................................... 2-3 安装附件安装附件 ................................................................... 安装附件安装附件 ................................................................... ................................................................... ................................................................... ................................................................... 2-5 2-3 音频功能音频功能音频功能音频功能音频功能 ................................................................... ................................................................... ................................................................... ................................................................... .............................................. 2-14 2-4 拍摄、记录和重放功能拍摄、记录和重放功能拍摄、记录和重放功能 .............................................. .............................................. 拍摄、记录和重放功能 .............................................. 拍摄、记录和重放功能 .............................................. 2-5 设置菜单操作部分 .................................................... 2-26 设置菜单操作部分设置菜单操作部分 .................................................... .................................................... 设置菜单操作部分 .................................................... 设置菜单操作部分 .................................................... 2-6 时间码系统 .............................................................. 2-28 时间码系统时间码系统 .............................................................. .............................................................. 时间码系统 .............................................................. .............................................................. 时间码系统 .............................................................. 2-34 2-7 告警和显示告警和显示告警和显示 .............................................................. .............................................................. 告警和显示 .............................................................. 告警和显示 .............................................................. 2-8 显示面板上的各种告警及显示信息 ............................. 2-37 显示面板上的各种告警及显示信息显示面板上的各种告警及显示信息 ............................. ............................. 显示面板上的各种告警及显示信息 ............................. 显示面板上的各种告警及显示信息 ............................. 第三章记录与重放 3-1 磁带磁带磁带磁带磁带 .......................................................................... .......................................................................... 3-1 .......................................................................... .......................................................................... .......................................................................... 3-1-1 磁带的装入与取出 ...................................................................... 3-1 3-1-2 防止意外抹除 .............................................................................. 3-4 3-2 录制录制录制录制录制 .......................................................................... .......................................................................... 3-5 .......................................................................... .......................................................................... .......................................................................... 3-2-1 基本操作 ...................................................................................... 3-5 3-2-2 连续记录 ...................................................................................... 3-9 3-2-3 录制“拍摄好”标记 ................................................................ 3-12 3-2-4 录制“记录开始”标记 ............................................................ 3-12 ....................................................... 3-13 3-3 记录检查 ....................................................... ....................................................... 记录检查记录检查一一一一一重放重放重放重放重放 ....................................................... 记录检查记录检查 ....................................................... 3-3-1 最后2秒钟录制结果的检查-记录检查 .................................... 3-13 3-3-2 在彩显监视器上检查录制效果-彩色重放 ...............................3-14 目录 1

第四章录制调整与设定 4-1 黑平衡、白平衡调整 ................................................... 4-1 黑平衡、白平衡调整黑平衡、白平衡调整 ................................................... ................................................... 黑平衡、白平衡调整 ................................................... 黑平衡、白平衡调整 ................................................... 4-1-1 黑平衡调整 .................................................................................. 4-2 4-1-2 白平衡调整 .................................................................................. 4-5 4-2 电子快门设定 ........................................................... 4-11 4-2-1 快门模式 ....................................................................................4-11 4-2-2 快门模式和速度的选择 ............................................................ 4-13 4-3 自动光圈调整基准值的修改 ....................................... 4-19 4-4 音频电平调整 ........................................................... 4-22 4-5 时间数据的设定 ....................................................... 4-25 4-5-1 用户信息的设定 ........................................................................ 4-25 4-5-2 时间码的设定 ............................................................................ 4-27 4-5-3 在时间码中存储实际时间 ........................................................4-29 4-5-4 时间码的同步 ............................................................................ 4-30 4-5-5 磁带号码和镜头号的设定 ........................................................4-35 4-6 寻像器屏幕上的菜单设定 .......................................... 4-37 4-6-1 设定菜单的组成 ........................................................................ 4-37 4-6-2 设定菜单的基本使用 ................................................................ 4-40 4-7 寻像器中的指示灯 .................................................... 4-45 4-7-1 寻像器各种指示灯的排列 ........................................................4-45 4-7-2 指示灯的设定 ............................................................................ 4-47 4-8 寻像器屏幕上的状态显示 .......................................... 4-50 4-8-1 寻像器屏幕中的状态显示分布 ................................................4-51 4-8-2 显示项目的选择 ........................................................................ 4-55 4-8-3 显示模式和更改设置、调整信息 ............................................4-58 4-8-4 显示标记的设定 ........................................................................ 4-61 4-8-5 在录制彩条时叠加拍摄数据 ....................................................4-63 4-8-6 镜头提示信息的设定 ................................................................ 4-66 4-8-7 时间码和其它信息的显示 ........................................................4-70 2 目录

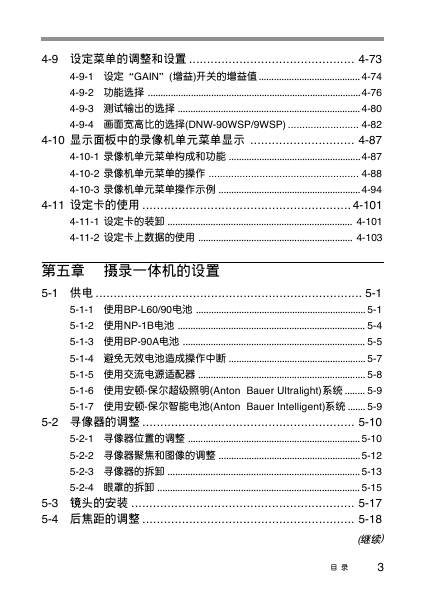

4-9 设定菜单的调整和设置 .............................................. 4-73 4-9-1 设定“GAIN”(增益)开关的增益值 ........................................ 4-74 4-9-2 功能选择 ....................................................................................4-76 4-9-3 测试输出的选择 ........................................................................ 4-80 4-9-4 画面宽高比的选择(DNW-90WSP/9WSP) ......................... 4-82 4-10 显示面板中的录像机单元菜单显示 ............................. 4-87 4-10-1 录像机单元菜单构成和功能 ....................................................4-87 4-10-2 录像机单元菜单的操作 ..................................................... 4-88 4-10-3 录像机单元菜单操作示例 ........................................................4-94 4-11 设定卡的使用 .......................................................... 4-101 4-11-1 设定卡的装卸 ......................................................................... 4-101 4-11-2 设定卡上数据的使用 ............................................................. 4-103 第五章摄录一体机的设置 5-1 供电 .......................................................................... 5-1 5-1-1 使用BP-L60/90电池 ................................................................... 5-1 5-1-2 使用NP-1B电池 .......................................................................... 5-4 5-1-3 使用BP-90A电池 ........................................................................ 5-5 5-1-4 避免无效电池造成操作中断 ...................................................... 5-7 5-1-5 使用交流电源适配器 .................................................................. 5-8 5-1-6 使用安顿-保尔超级照明(Anton Bauer Ultralight)系统 ........ 5-9 5-1-7 使用安顿-保尔智能电池(Anton Bauer Intelligent)系统 ....... 5-9 5-2 寻像器的调整 ........................................................... 5-10 5-2-1 寻像器位置的调整 .................................................................... 5-10 5-2-2 寻像器聚焦和图像的调整 ........................................................5-12 5-2-3 寻像器的拆卸 ............................................................................ 5-13 5-2-4 眼罩的拆卸 ................................................................................ 5-15 5-3 镜头的安装 .............................................................. 5-17 5-4 后焦距的调整 ........................................................... 5-18 (继续) 目录 3

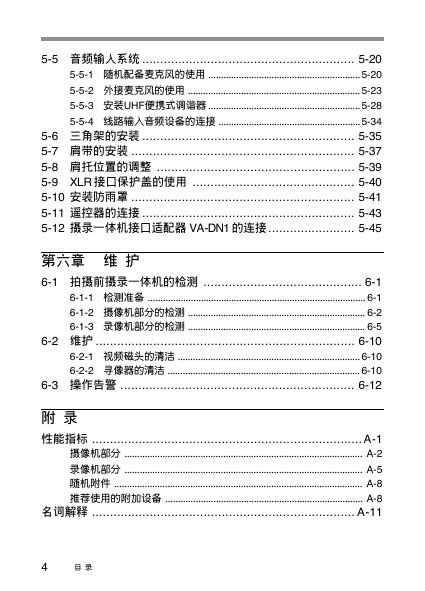

5-5 音频输入系统 ........................................................... 5-20 5-5-1 随机配备麦克风的使用 ............................................................ 5-20 5-5-2 外接麦克风的使用 .................................................................... 5-23 5-5-3 安装UHF便携式调谐器 ............................................................ 5-28 5-5-4 线路输入音频设备的连接 ........................................................5-34 5-6 三角架的安装 ........................................................... 5-35 5-7 肩带的安装 .............................................................. 5-37 5-8 肩托位置的调整 ....................................................... 5-39 5-9 XLR 接口保护盖的使用 ............................................. 5-40 5-10 安装防雨罩 .............................................................. 5-41 5-11 遥控器的连接 ........................................................... 5-43 5-12 摄录一体机接口适配器 VA-DN1 的连接 ........................ 5-45 第六章维护 6-1 拍摄前摄录一体机的检测 ............................................ 6-1 6-1-1 检测准备 ...................................................................................... 6-1 6-1-2 摄像机部分的检测 ...................................................................... 6-2 6-1-3 录像机部分的检测 ...................................................................... 6-5 6-2 维护 ........................................................................ 6-10 6-2-1 视频磁头的清洁 ........................................................................ 6-10 6-2-2 寻像器的清洁 ............................................................................ 6-10 6-3 操作告警 ................................................................. 6-12 附录性能指标 ........................................................................... A-1 摄像机部分 .............................................................................................. A-2 录像机部分 .............................................................................................. A-5 随机附件 .................................................................................................. A-8 推荐使用的附加设备 .............................................................................. A-8 名词解释 ......................................................................... A-11 4 目录

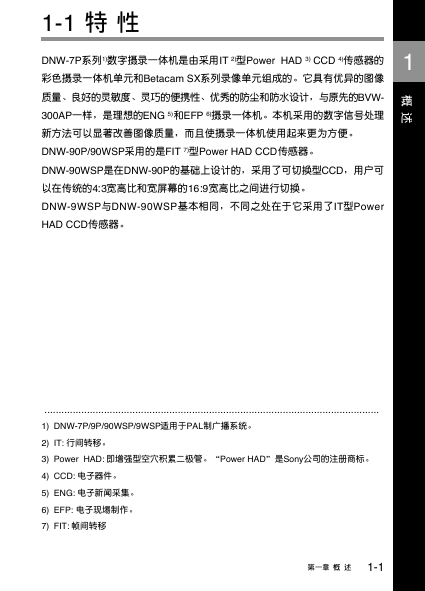

1-1 特性 DNW-7P系列1)数字摄录一体机是由采用IT 2)型Power HAD 3) CCD 4)传感器的彩色摄录一体机单元和Betacam SX系列录像单元组成的。它具有优异的图像质量、良好的灵敏度、灵巧的便携性、优秀的防尘和防水设计，与原先的BVW- 300AP一样，是理想的ENG 5)和EFP 6)摄录一体机。本机采用的数字信号处理新方法可以显著改善图像质量，而且使摄录一体机使用起来更为方便。 DNW-90P/90WSP采用的是FIT 7)型Power HAD CCD传感器。 DNW-90WSP是在DNW-90P的基础上设计的，采用了可切换型CCD，用户可以在传统的4:3宽高比和宽屏幕的16:9宽高比之间进行切换。 DNW-9WSP与DNW-90WSP基本相同，不同之处在于它采用了IT型Power HAD CCD传感器。 1 概述 ...................................................................................................................... 1) DNW-7P/9P/90WSP/9WSP适用于PAL制广播系统。 2) IT: 行间转移。 3) Power HAD: 即增强型空穴积累二极管。“Power HAD”是Sony公司的注册商标。 4) CCD: 电子器件。 5) ENG: 电子新闻采集。 6) EFP: 电子现埸制作。 7) FIT: 帧间转移第一章概述 1-1

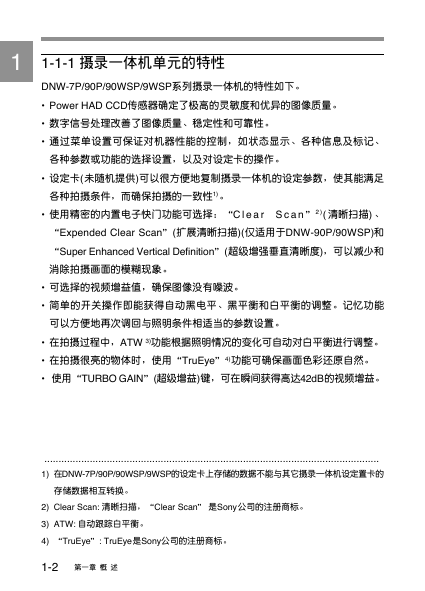

1 1-1-1 摄录一体机单元的特性 DNW-7P/90P/90WSP/9WSP系列摄录一体机的特性如下。 • Power HAD CCD传感器确定了极高的灵敏度和优异的图像质量。 • 数字信号处理改善了图像质量、稳定性和可靠性。 • 通过菜单设置可保证对机器性能的控制，如状态显示、各种信息及标记、各种参数或功能的选择设置，以及对设定卡的操作。 • 设定卡(未随机提供)可以很方便地复制摄录一体机的设定参数，使其能满足各种拍摄条件，而确保拍摄的一致性1)。 • 使用精密的内置电子快门功能可选择：“C l e a r S c a n ”2 )( 清晰扫描) 、 “Expended Clear Scan”(扩展清晰扫描)(仅适用于DNW-90P/90WSP)和 “Super Enhanced Vertical Definition”(超级增强垂直清晰度)，可以减少和消除拍摄画面的模糊现象。 • 可选择的视频增益值，确保图像没有噪波。 • 简单的开关操作即能获得自动黑电平、黑平衡和白平衡的调整。记忆功能可以方便地再次调回与照明条件相适当的参数设置。 • 在拍摄过程中，ATW 3)功能根据照明情况的变化可自动对白平衡进行调整。 • 在拍摄很亮的物体时，使用“TruEye”4)功能可确保画面色彩还原自然。 • 使用“TURBO GAIN”(超级增益)键，可在瞬间获得高达42dB的视频增益。 ...................................................................................................................... 1) 在DNW-7P/90P/90WSP/9WSP的设定卡上存储的数据不能与其它摄录一体机设定置卡的存储数据相互转换。 2) Clear Scan: 清晰扫描，“Clear Scan” 是Sony公司的注册商标。 3) ATW: 自动跟踪白平衡。 4) “TruEye”: TruEye是Sony公司的注册商标。 1-2 第一章概述
