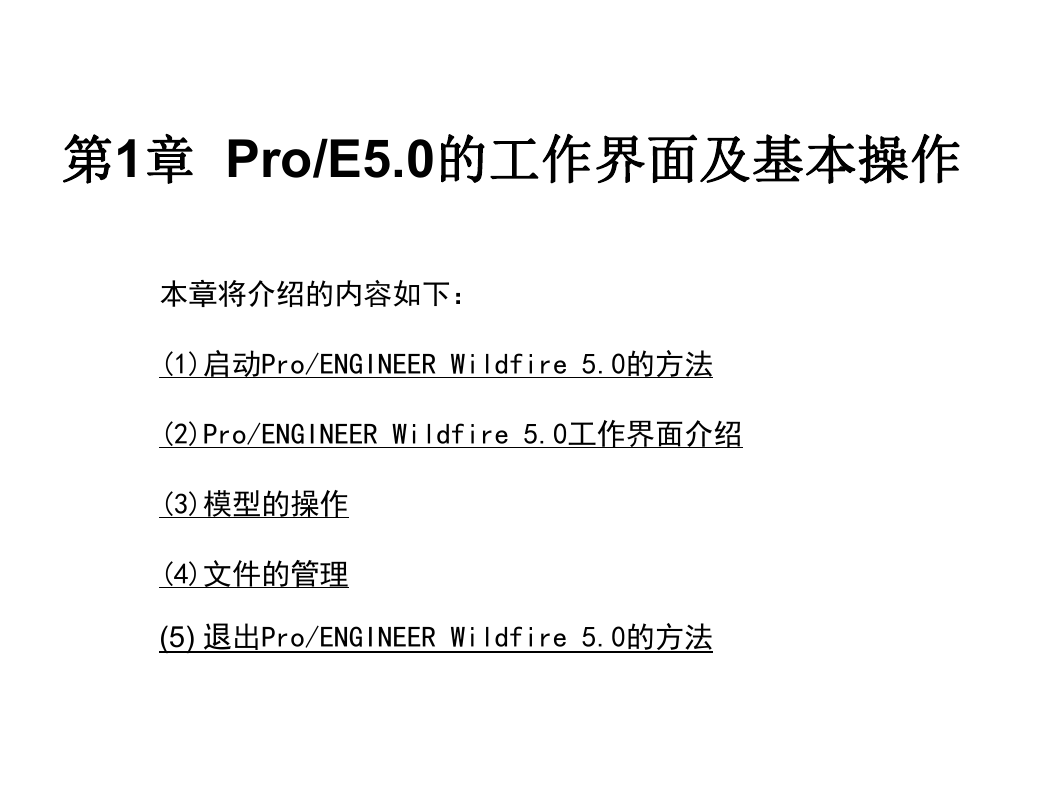

    第1章 Pro/E5.0的工作界面及基本操作 本章将介绍的内容如下： (1)启动Pro/ENGINEER Wildfire 5.0的方法 (2)Pro/ENGINEER Wildfire 5.0工作界面介绍 (3)模型的操作 (4)文件的管理 (5) 退出Pro/ENGINEER Wildfire 5.0的方法

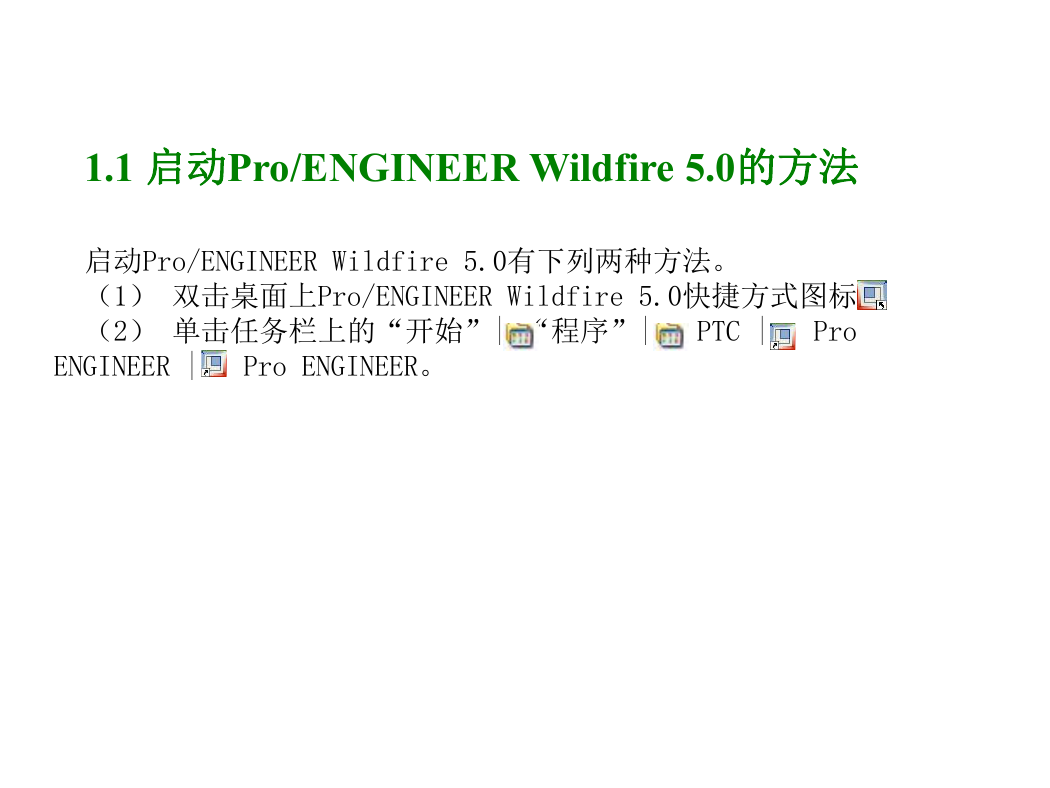

    1.1 启动Pro/ENGINEER Wildfire 5.0的方法 启动Pro/ENGINEER Wildfire 5.0有下列两种方法。 （1） 双击桌面上Pro/ENGINEER Wildfire 5.0快捷方式图标。 （2） 单击任务栏上的“开始”| “程序”| PTC | Pro ENGINEER | Pro ENGINEER。

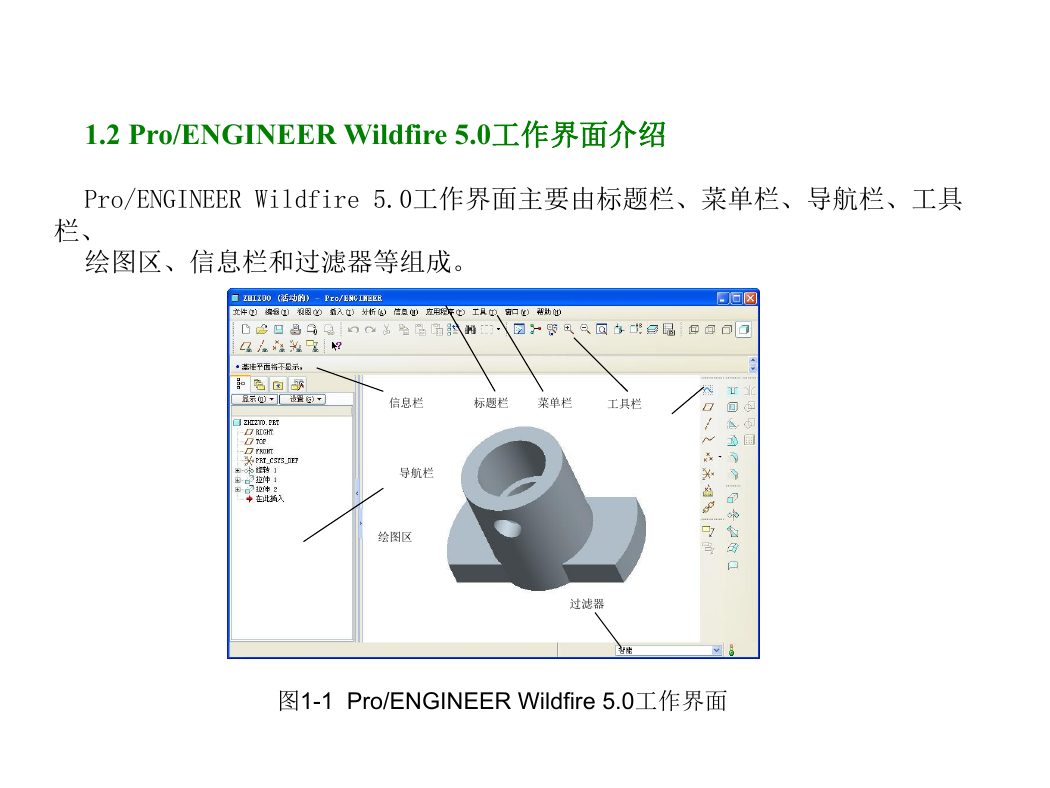

    1.2 Pro/ENGINEER Wildfire 5.0工作界面介绍 Pro/ENGINEER Wildfire 5.0工作界面主要由标题栏、菜单栏、导航栏、工具 栏、 绘图区、信息栏和过滤器等组成。 信息栏 标题栏 菜单栏 工具栏 导航栏 绘图区 过滤器 图1-1 Pro/ENGINEER Wildfire 5.0工作界面

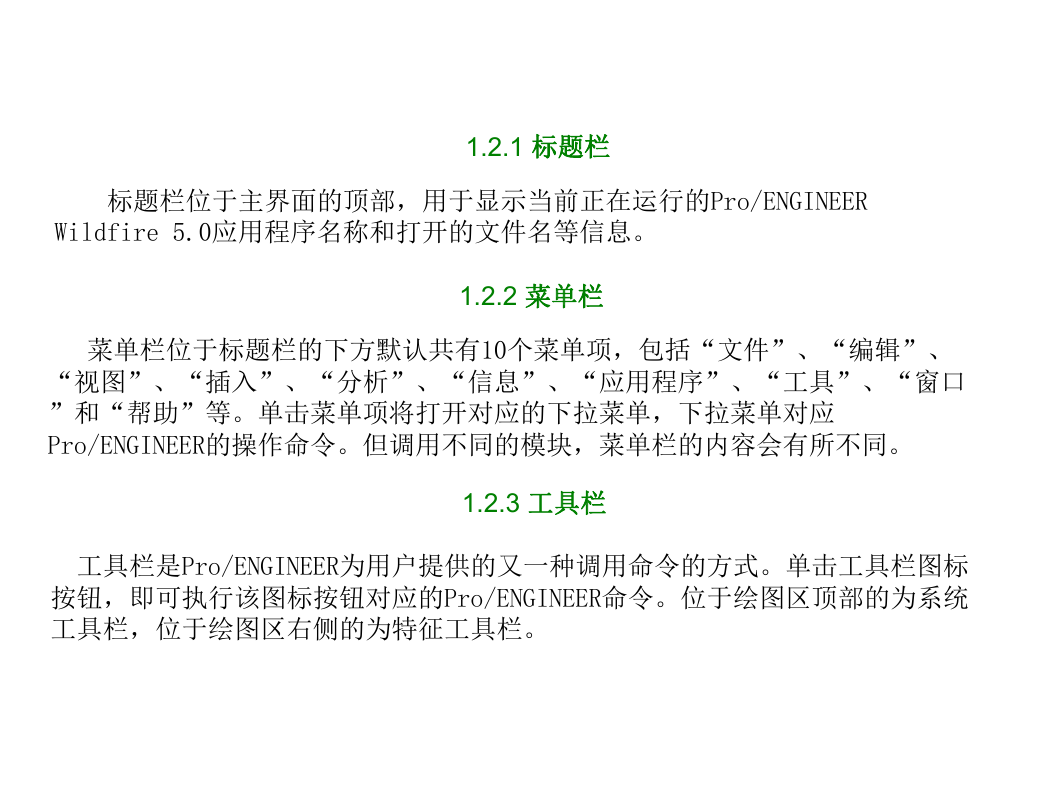

    1.2.1 标题栏 标题栏位于主界面的顶部，用于显示当前正在运行的Pro/ENGINEER Wildfire 5.0应用程序名称和打开的文件名等信息。 1.2.2 菜单栏 菜单栏位于标题栏的下方默认共有10个菜单项，包括“文件”、“编辑”、 “视图”、“插入”、“分析”、“信息”、“应用程序”、“工具”、“窗口 ”和“帮助”等。单击菜单项将打开对应的下拉菜单，下拉菜单对应 Pro/ENGINEER的操作命令。但调用不同的模块，菜单栏的内容会有所不同。 1.2.3 工具栏 工具栏是Pro/ENGINEER为用户提供的又一种调用命令的方式。单击工具栏图标 按钮，即可执行该图标按钮对应的Pro/ENGINEER命令。位于绘图区顶部的为系统 工具栏，位于绘图区右侧的为特征工具栏。

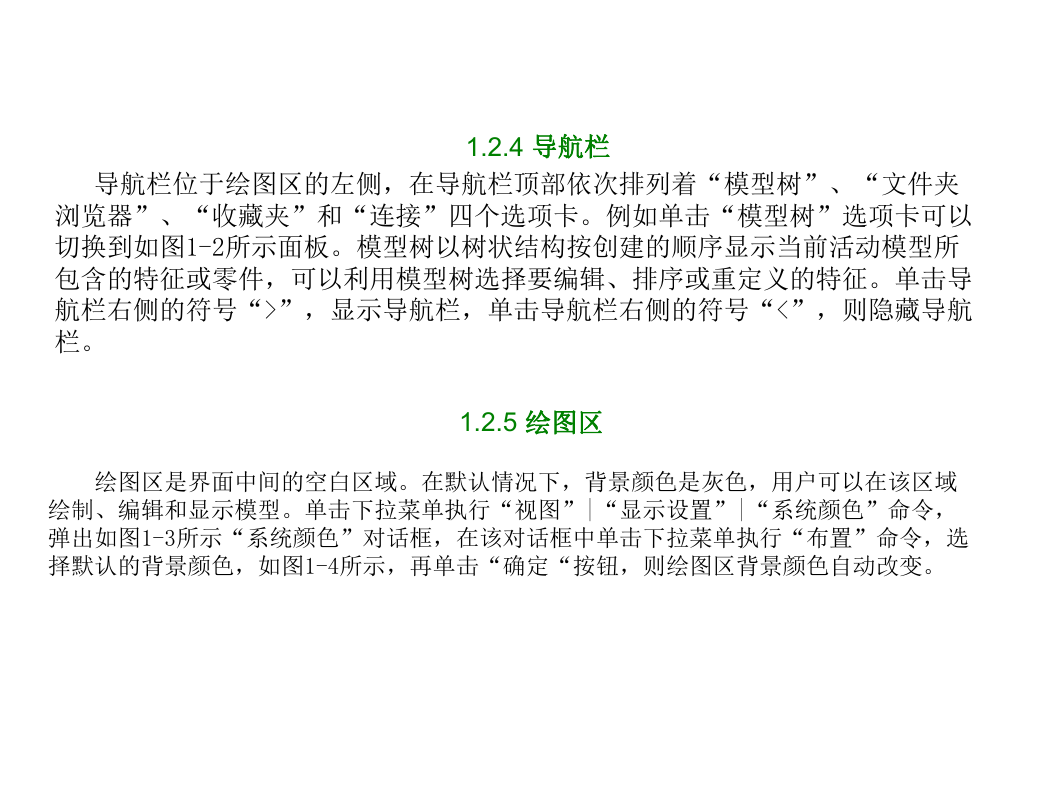

    1.2.4 导航栏 导航栏位于绘图区的左侧，在导航栏顶部依次排列着“模型树”、“文件夹 浏览器”、“收藏夹”和“连接”四个选项卡。例如单击“模型树”选项卡可以 切换到如图1-2所示面板。模型树以树状结构按创建的顺序显示当前活动模型所 包含的特征或零件，可以利用模型树选择要编辑、排序或重定义的特征。单击导 航栏右侧的符号“>”，显示导航栏，单击导航栏右侧的符号“<”，则隐藏导航 栏。 1.2.5 绘图区 绘图区是界面中间的空白区域。在默认情况下，背景颜色是灰色，用户可以在该区域 绘制、编辑和显示模型。单击下拉菜单执行“视图”|“显示设置”|“系统颜色”命令， 弹出如图1-3所示“系统颜色”对话框，在该对话框中单击下拉菜单执行“布置”命令，选 择默认的背景颜色，如图1-4所示，再单击“确定“按钮，则绘图区背景颜色自动改变。

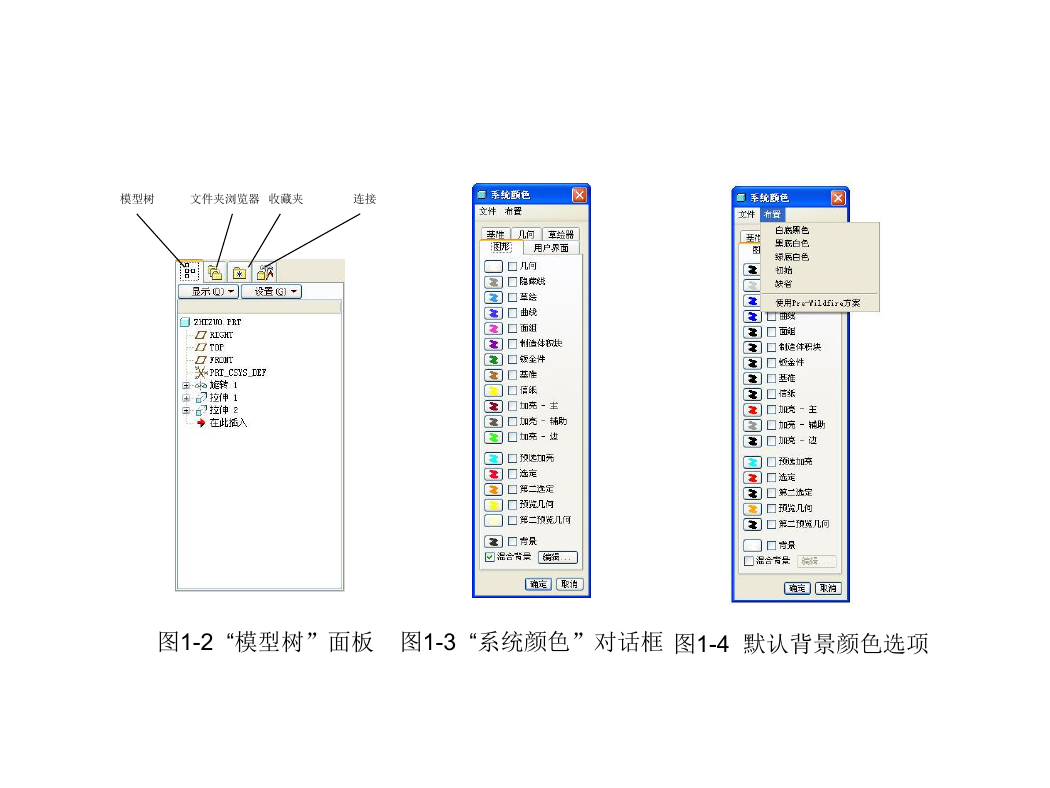

    模型树 文件夹浏览器 收藏夹 连接 图1-2 “模型树”面板 图1-3 “系统颜色”对话框 图1-4 默认背景颜色选项

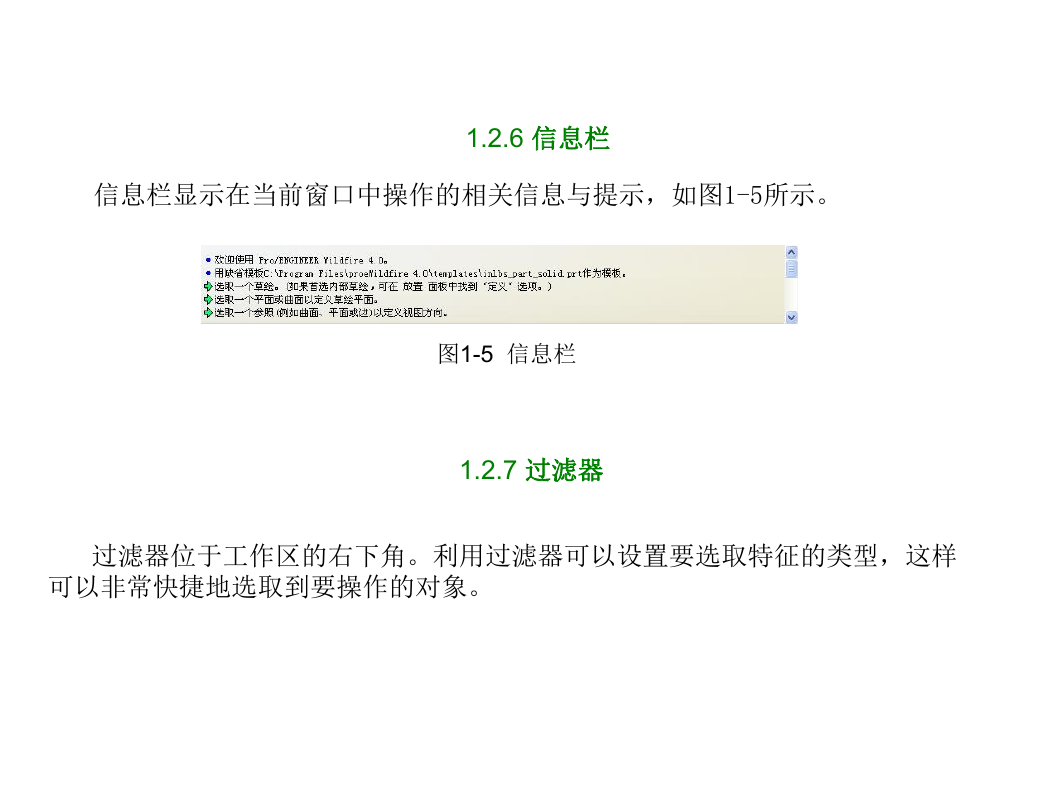

    1.2.6 信息栏 信息栏显示在当前窗口中操作的相关信息与提示，如图1-5所示。 图1-5 信息栏 1.2.7 过滤器 过滤器位于工作区的右下角。利用过滤器可以设置要选取特征的类型，这样 可以非常快捷地选取到要操作的对象。

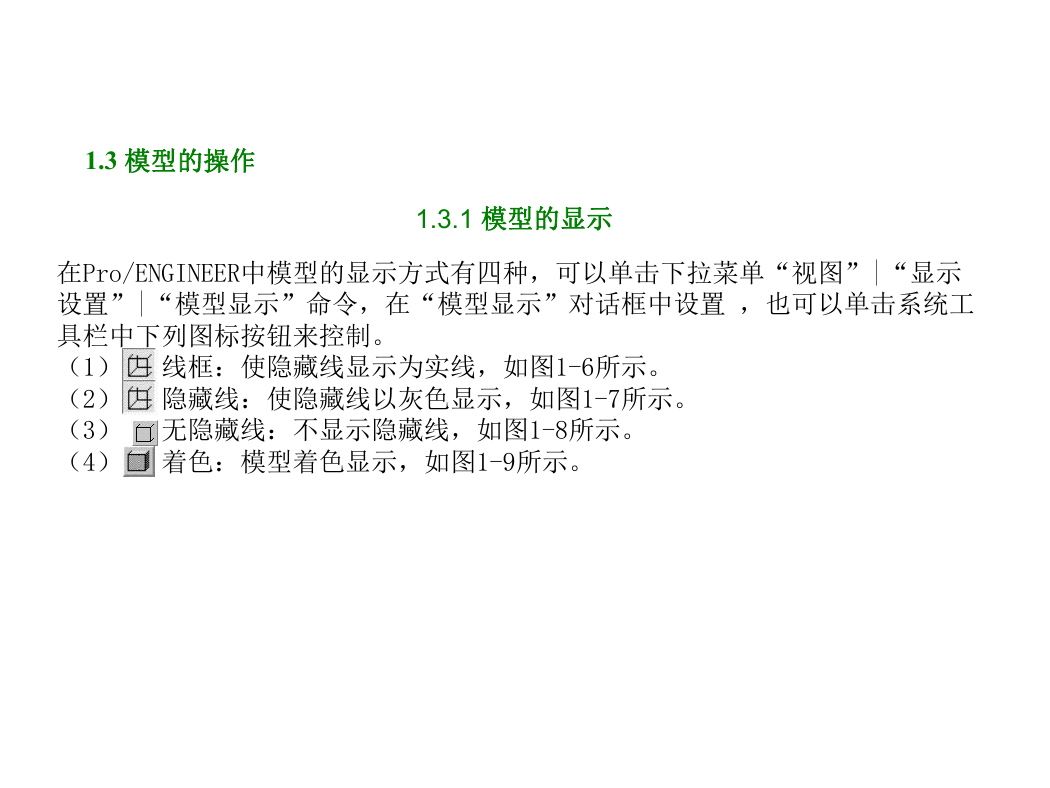

    1.3 模型的操作 1.3.1 模型的显示 在Pro/ENGINEER中模型的显示方式有四种，可以单击下拉菜单“视图”|“显示 设置”|“模型显示”命令，在“模型显示”对话框中设置 ，也可以单击系统工 具栏中下列图标按钮来控制。 （1） 线框：使隐藏线显示为实线，如图1-6所示。 （2） 隐藏线：使隐藏线以灰色显示，如图1-7所示。 （3） 无隐藏线：不显示隐藏线，如图1-8所示。 （4） 着色：模型着色显示，如图1-9所示。
