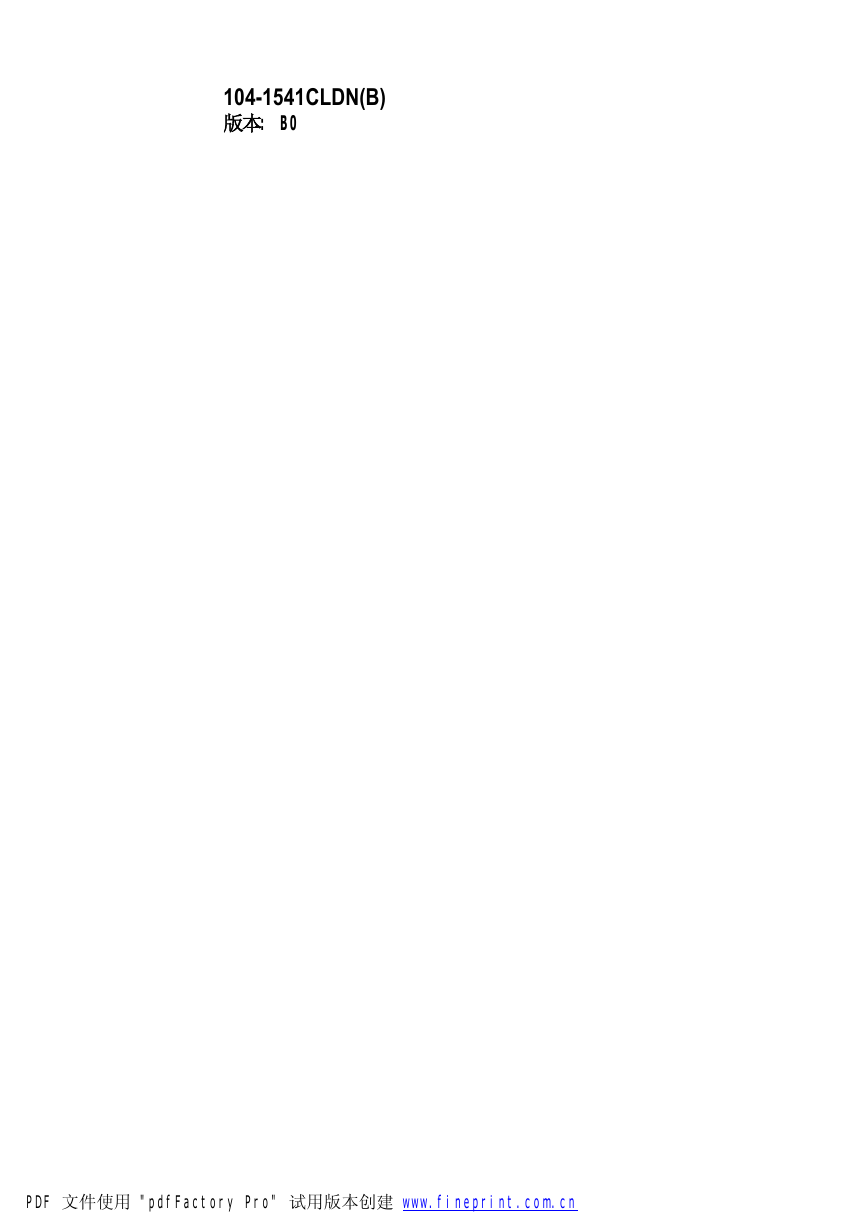

104-1541CLDN(B) 版本: B0 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

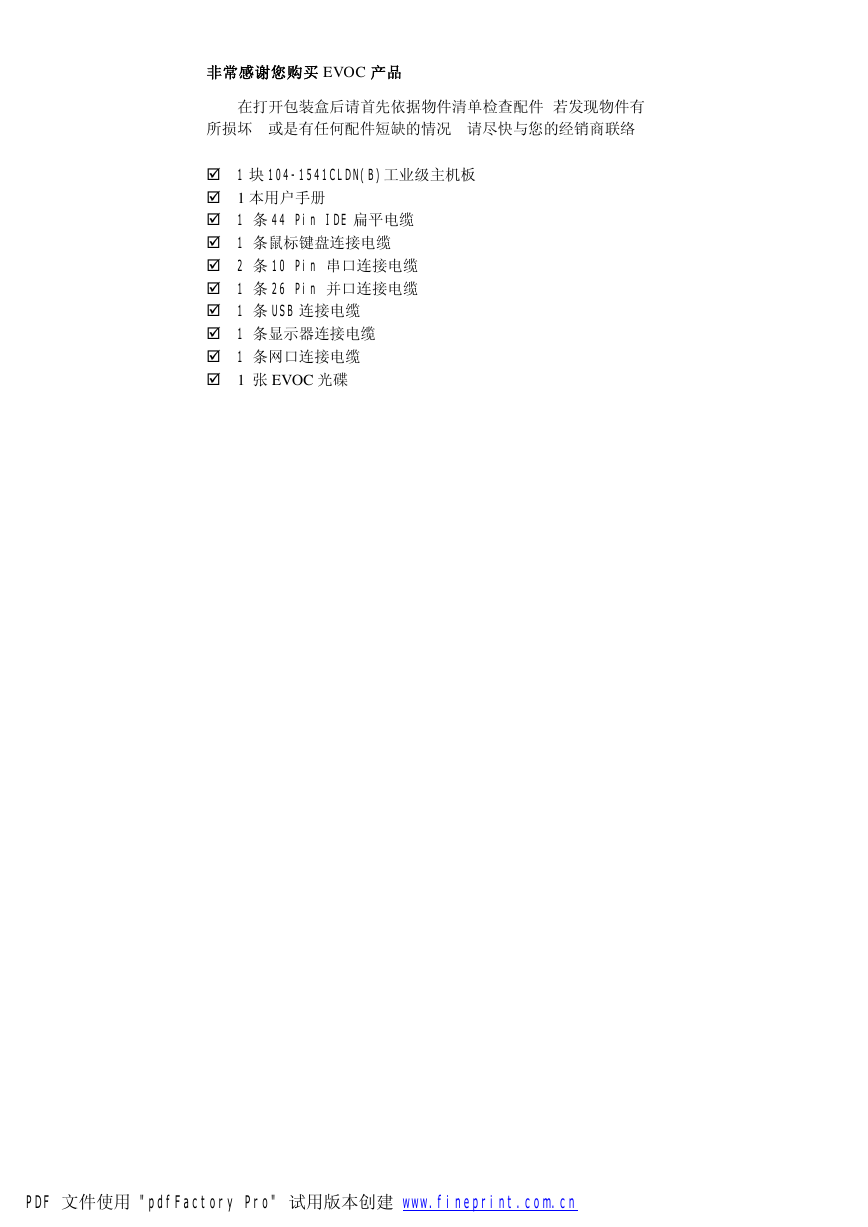

非常感谢您购买 EVOC 产品在打开包装盒后请首先依据物件清单检查配件若发现物件有所损坏或是有任何配件短缺的情况请尽快与您的经销商联络 1 块 104-1541CLDN(B)工业级主机板 1 本用户手册 1 条 44 Pin IDE 扁平电缆 1 条鼠标键盘连接电缆 2 条 10 Pin 串口连接电缆 1 条 26 Pin 并口连接电缆 1 条 USB 连接电缆 1 条显示器连接电缆 1 条网口连接电缆 1 张 EVOC 光碟 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

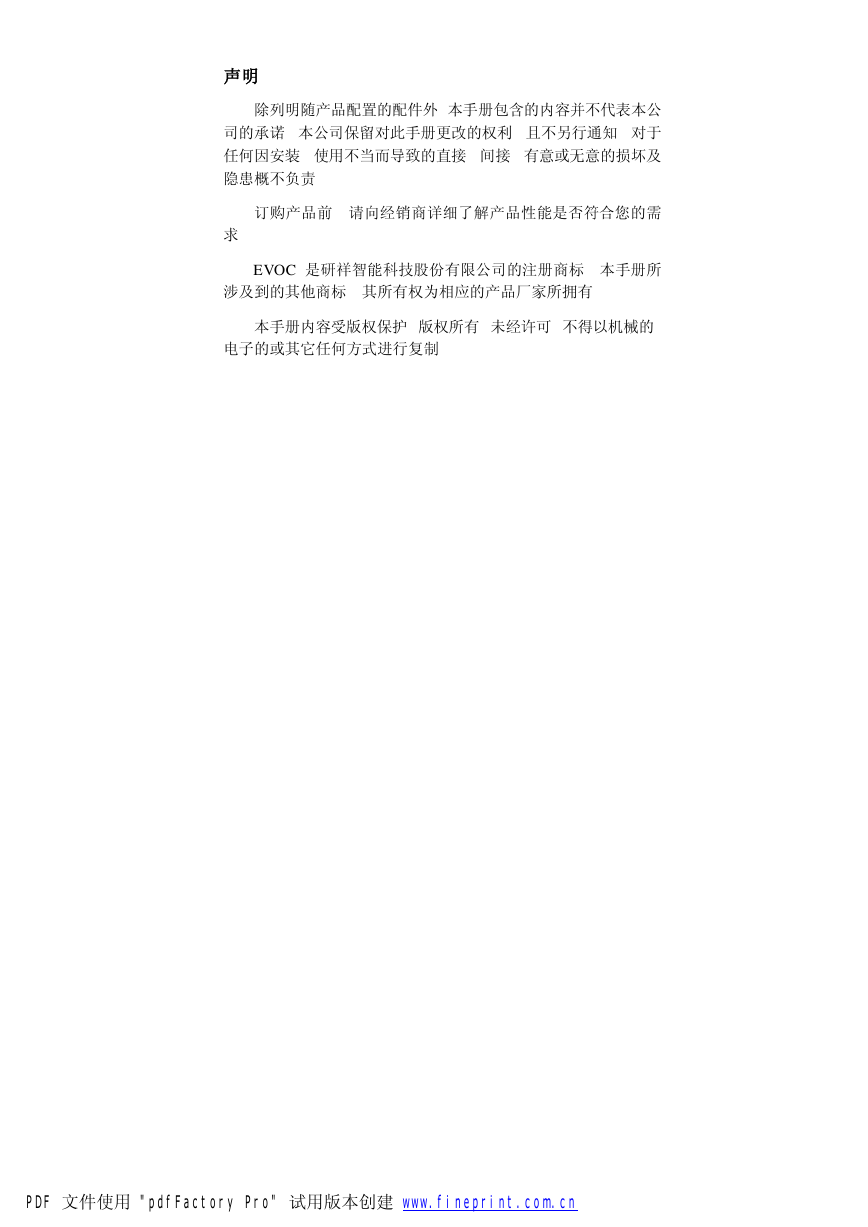

声明除列明随产品配置的配件外本手册包含的内容并不代表本公司的承诺本公司保留对此手册更改的权利且不另行通知对于任何因安装使用不当而导致的直接间接有意或无意的损坏及隐患概不负责订购产品前请向经销商详细了解产品性能是否符合您的需求 EVOC 是研祥智能科技股份有限公司的注册商标本手册所涉及到的其他商标其所有权为相应的产品厂家所拥有本手册内容受版权保护版权所有未经许可不得以机械的电子的或其它任何方式进行复制 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

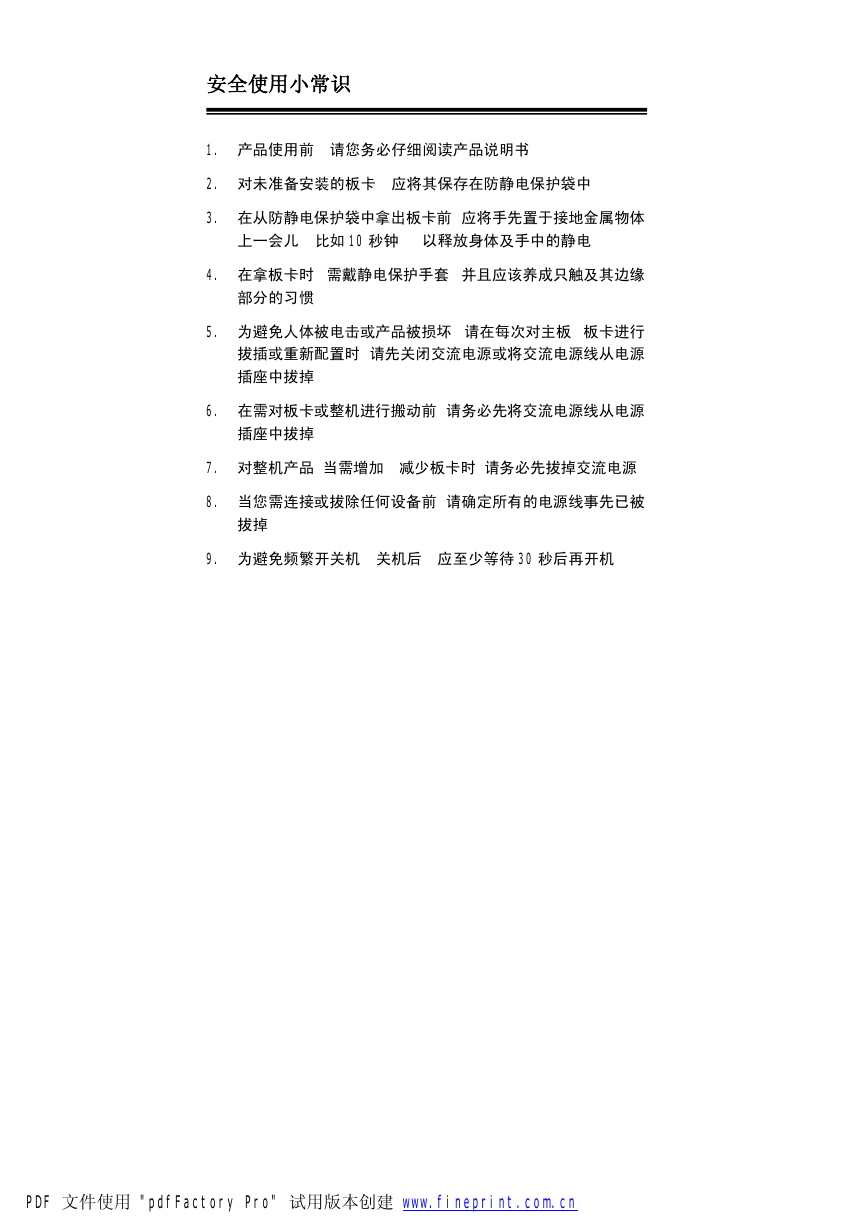

安全使用小常识 1. 产品使用前请您务必仔细阅读产品说明书 2. 对未准备安装的板卡应将其保存在防静电保护袋中 3. 在从防静电保护袋中拿出板卡前应将手先置于接地金属物体上一会儿比如 10 秒钟以释放身体及手中的静电 4. 在拿板卡时需戴静电保护手套并且应该养成只触及其边缘部分的习惯 5. 为避免人体被电击或产品被损坏请在每次对主板板卡进行拔插或重新配置时请先关闭交流电源或将交流电源线从电源插座中拔掉 6. 在需对板卡或整机进行搬动前请务必先将交流电源线从电源插座中拔掉 7. 对整机产品当需增加减少板卡时请务必先拔掉交流电源 8. 当您需连接或拔除任何设备前请确定所有的电源线事先已被拔掉 9. 为避免频繁开关机关机后应至少等待 30 秒后再开机 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

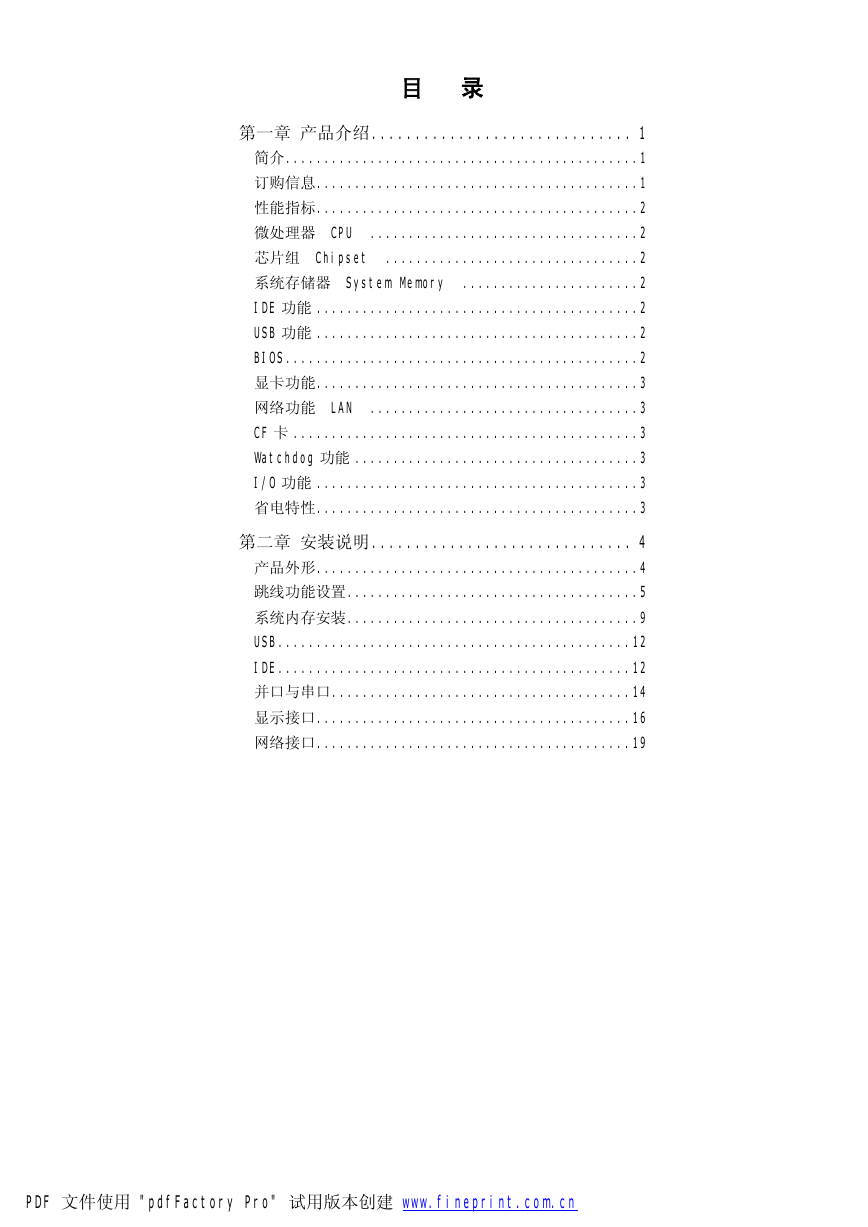

目录第一章产品介绍 .............................. 1 简介..............................................1 订购信息..........................................1 性能指标..........................................2 微处理器 CPU ...................................2 芯片组 Chipset .................................2 系统存储器 System Memory .......................2 IDE 功能 ..........................................2 USB 功能 ..........................................2 BIOS..............................................2 显卡功能..........................................3 网络功能 LAN ...................................3 CF 卡 .............................................3 Watchdog 功能 .....................................3 I/O 功能 ..........................................3 省电特性..........................................3 第二章安装说明 .............................. 4 产品外形..........................................4 跳线功能设置 ......................................5 系统内存安装 ......................................9 USB..............................................12 IDE..............................................12 并口与串口.......................................14 显示接口.........................................16 网络接口.........................................19 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

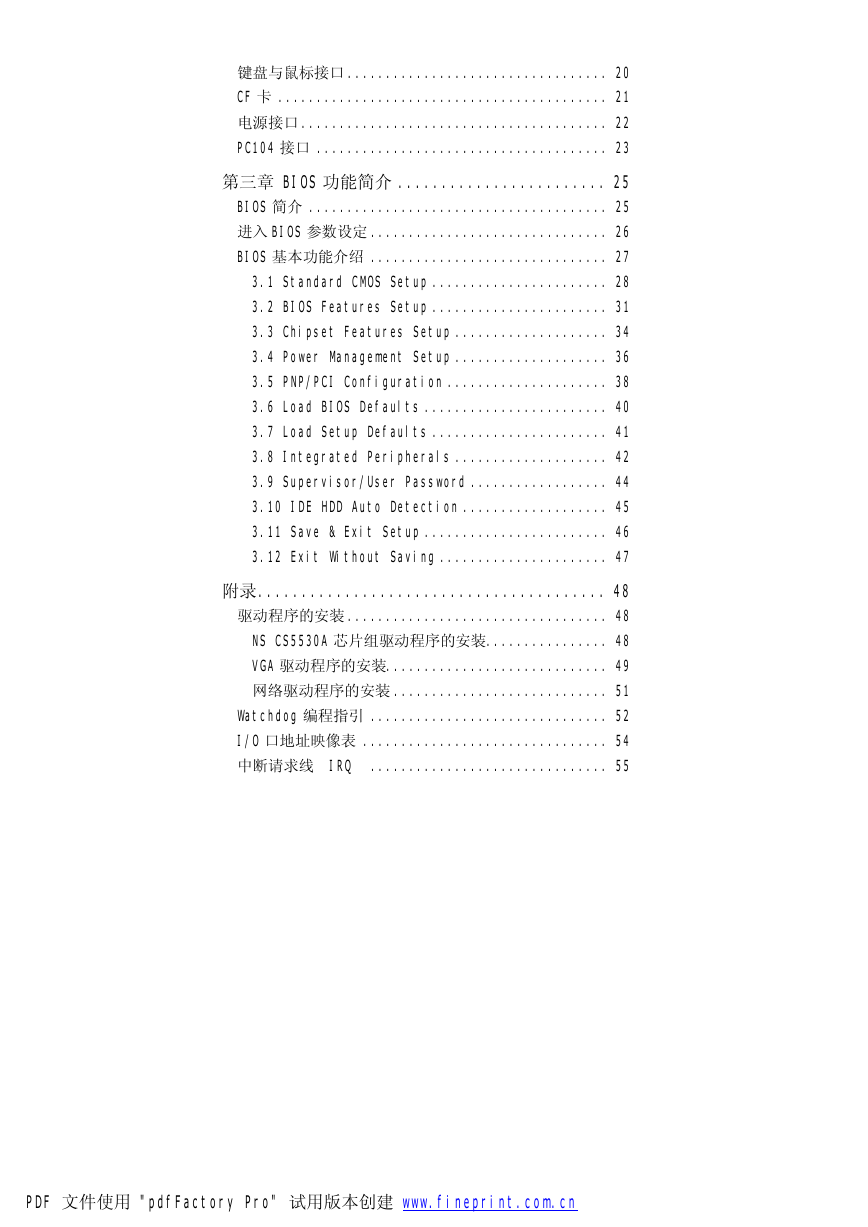

键盘与鼠标接口 ..................................20 CF 卡 ...........................................21 电源接口 ........................................22 PC104 接口 ......................................23 第三章 BIOS 功能简介 ........................25 BIOS 简介 .......................................25 进入 BIOS 参数设定 ...............................26 BIOS 基本功能介绍 ...............................27 3.1 Standard CMOS Setup.......................28 3.2 BIOS Features Setup.......................31 3.3 Chipset Features Setup....................34 3.4 Power Management Setup....................36 3.5 PNP/PCI Configuration.....................38 3.6 Load BIOS Defaults........................40 3.7 Load Setup Defaults.......................41 3.8 Integrated Peripherals....................42 3.9 Supervisor/User Password..................44 3.10 IDE HDD Auto Detection...................45 3.11 Save & Exit Setup........................46 3.12 Exit Without Saving......................47 附录........................................48 驱动程序的安装 ..................................48 NS CS5530A 芯片组驱动程序的安装................48 VGA 驱动程序的安装.............................49 网络驱动程序的安装 ............................51 Watchdog 编程指引 ...............................52 I/O 口地址映像表 ................................54 中断请求线 IRQ ...............................55 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

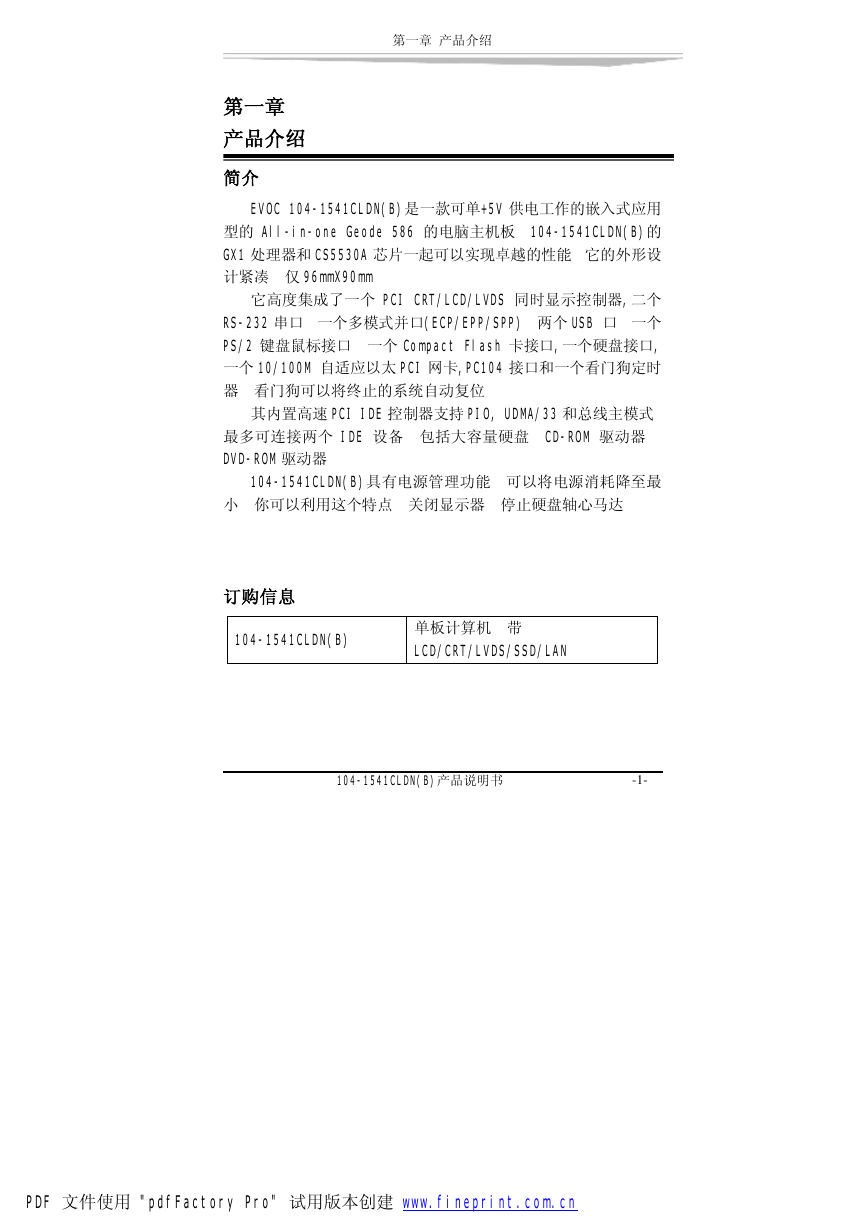

第一章产品介绍第一章产品介绍简介 EVOC 104-1541CLDN(B)是一款可单+5V 供电工作的嵌入式应用型的 All-in-one Geode 586 的电脑主机板 104-1541CLDN(B) 的 GX1 处理器和 CS5530A 芯片一起可以实现卓越的性能它的外形设计紧凑仅 96mmX90mm 它高度集成了一个 PCI CRT/LCD/LVDS 同时显示控制器,二个 RS-232 串口一个多模式并口(ECP/EPP/SPP) 两个 USB 口一个 PS/2 键盘鼠标接口一个 Compact Flash 卡接口,一个硬盘接口, 一个 10/100M 自适应以太 PCI 网卡,PC104 接口和一个看门狗定时器看门狗可以将终止的系统自动复位其内置高速 PCI IDE 控制器支持 PIO, UDMA/33 和总线主模式最多可连接两个 IDE 设备包括大容量硬盘 CD-ROM 驱动器 DVD-ROM 驱动器 104-1541CLDN(B)具有电源管理功能可以将电源消耗降至最小你可以利用这个特点关闭显示器停止硬盘轴心马达订购信息 104-1541CLDN(B) 单板计算机带 LCD/CRT/LVDS/SSD/LAN 104-1541CLDN(B)产品说明书 -1- PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

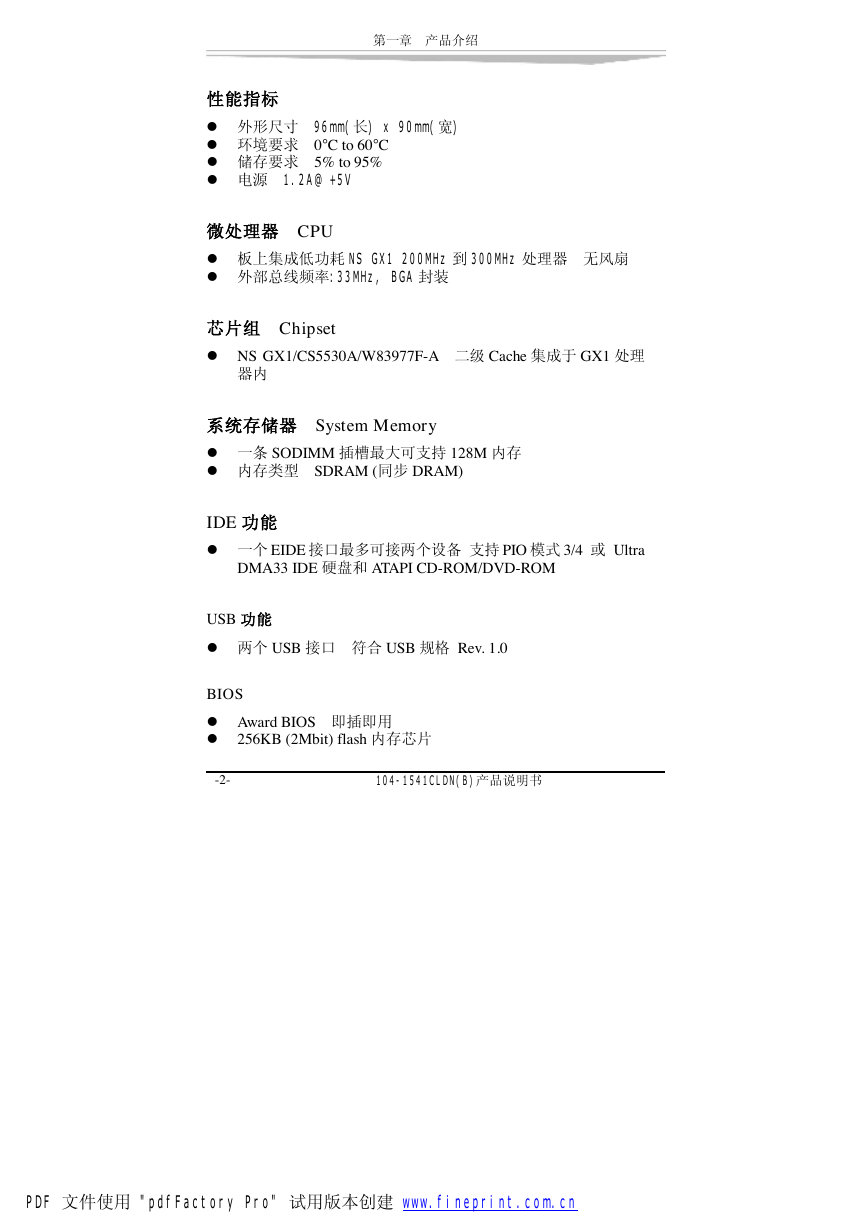

第一章产品介绍性能指标 l 外形尺寸 96mm( 长) x 90mm(宽) l 环境要求 0 C to 60 C l 储存要求 5% to 95% l 电源 1.2A@ +5V 微处理器 CPU l 板上集成低功耗 NS GX1 200MHz 到 300MHz 处理器无风扇 l 外部总线频率:33MHz, BGA 封装芯片组 Chipset l NS GX1/CS5530A/W83977F-A 二级 Cache 集成于 GX1 处理器内系统存储器 System Memory l 一条 SODIMM 插槽最大可支持 128M 内存 l 内存类型 SDRAM (同步 DRAM) IDE 功能 l 一个 EIDE 接口最多可接两个设备支持 PIO 模式 3/4 或 Ultra DMA33 IDE 硬盘和 ATAPI CD-ROM/DVD-ROM USB 功能 l 两个 USB 接口符合 USB 规格 Rev. 1.0 BIOS l Award BIOS 即插即用 l 256KB (2Mbit) flash 内存芯片 -2- 104-1541CLDN(B)产品说明书 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
