    深 圳 市 宝 视 达 光 电 有 限 公 司 SHENZHEN BEST STAR OPTOELECTRONIC CO.，LTD. 文件编号: BSDIT21 20150407-2 BSD.IT21 V1.0 （4K2K+四核安卓+DTMB 驱动主板） 规 格 书 编 制： 审 核： 批 准： 发布日期： 2015-3-18 - 1 -
    深圳市宝 视 达光 电 有 限 公 司 目 录 一．封面……..………………………………………………….1 二．目录...…………………………………………………..….2 三．产品概述…………………………………………………..3 四．性能简介…………………………………………………..4 五．外观图...……………………………………………………7 六．产品接口定义说明...……………………………..……8 七．使用要求...…………………………………….………..15 八．PCB 结构尺寸图..…………………………………...16 九．附录（按键板、遥控接收原理图）………………………..17 地址 深圳市宝安区龙华镇上横朗同胜科技大厦 A 座 9A 电话：0755-82599080 传真： 0755-82599616 此 文 件 中 包 含 的 所 有 信 息 内 容 最 终 解 释 权 归 深 圳 市 宝 视 达 光 电 有 限 公 司 - 2 -
    三．产品概述 深圳市宝 视 达光 电 有 限 公 司 BSD.IT21 V1.0 是一款支持 4K2K 超高清（QFHD/3840x2160）信号输入输出、四核安卓网络、 国内数字电视（DTMB）、主动/偏光式 3D 液晶屏驱动主板。它支持单/双/四通道，8/10Bit/ 60HZ 屏及 V-BY-ONE 60HZ 接口/LVDS 接口的液晶屏，支持液晶屏分辨率可高达 4096 x 2160。 BSD.IT21 V1.0内置国内数字电视信号输入。视频部分支持三路HDMI输入（两路外置，一路内 置）；一路CVBS信号输入，一路CVBS信号输出；一路YPBPR输入；一路PC-RGB；一路USB3.0 多媒体输入，四路USB2.0。 音频部分：支持一路PC音频输入；一组AV音频输入，支持耳机输出。 Video Decoders支持NTSC M, NTSC-J, NTSC-4.43, PAL(B,D,G,H,M,N,I,Nc)，SECAM。 BSD.IT21 V1.0匹配数字功率放大器，扬声器功率输出为VCC=12V, RL=（ 8Ω）10W（MAX）； VCC=24V，RL=（8Ω）15W（MAX）。可根据输入的视频信号自动切换选择相应的音频输出通道， 数字调节音频音量大小。 ★采用的 Dual CORTEX A9 内核主芯片，主频高达 4 核 1.5G CPU，Mali-450MP，4 核 GPU；2G 内存 DDR3-1866；8G 高速存储空间(EMMC5.0)，传输速率高达 400MB/S ；采用 Android 4.3 操 作系统，可添加 APP 应用和下载 APK 软件； ★支持多点触摸屏，搭配PC主板做双系统一体机时，触摸框可在双系统（windows/Android）间无 缝切换；在安卓界面时可侦测PC主板开关机状态，从而遥控/触摸控制电脑开关机。 ★内置8G存储空间，TF卡可拓展更大存储空间；支持office办公软件的操作； ★支持蓝牙(4.0)功能，可连接蓝牙外部设备。支持 WIFI 无线连接和网口有线连接； ★超高速，全双工数据传输的USB 3.0接口。USB可直接支持U盘播放超高清3840*2160视频；USB 可连接无线鼠标和键盘，可作大容量移动硬盘连接。 ★支持主动式/偏光式3D，还原最真实的视觉感受； ★真彩色 OSD，人性化的操作菜单，支持频道列表，频道编辑和其他高级功能。 ★采用先进的色彩引擎，自动图像增强。支持 3D 视频降噪。3D 视频解码和色度分离。3D 运动自 适应视频去隔行和边缘方向自适应算法及光滑的边角处理。 地址 深圳市宝安区龙华镇上横朗同胜科技大厦 A 座 9A 电话：0755-82599080 传真： 0755-82599616 此 文 件 中 包 含 的 所 有 信 息 内 容 最 终 解 释 权 归 深 圳 市 宝 视 达 光 电 有 限 公 司 - 3 -

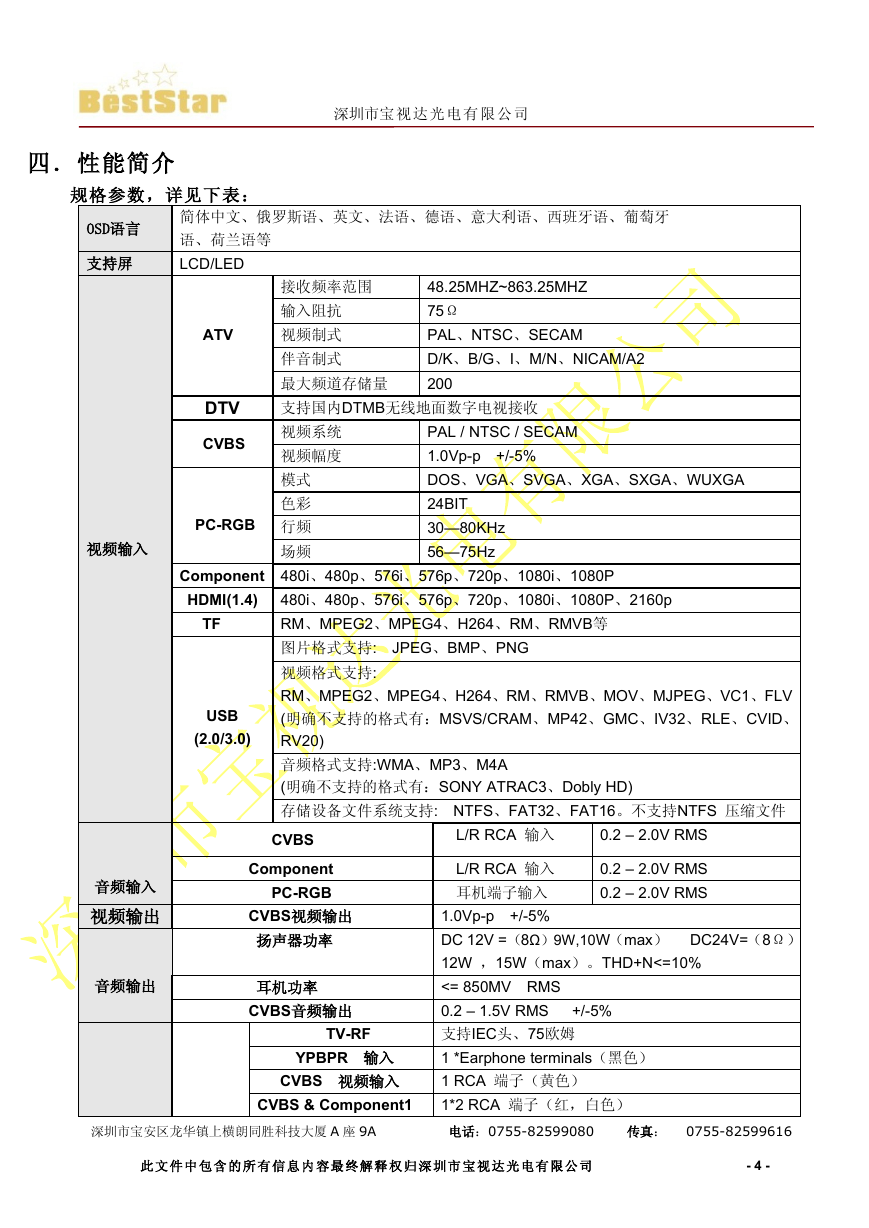

    OSD语言 支持屏 语、荷兰语等 LCD/LED ATV DTV CVBS 接收频率范围 输入阻抗 视频制式 伴音制式 48.25MHZ~863.25MHZ 75Ω PAL、NTSC、SECAM D/K、B/G、I、M/N、NICAM/A2 200 最大频道存储量 支持国内DTMB无线地面数字电视接收 视频系统 视频幅度 模式 色彩 行频 场频 PAL / NTSC / SECAM 1.0Vp-p +/-5% DOS、VGA、SVGA、XGA、SXGA、WUXGA 24BIT 30—80KHz 56—75Hz 深圳市宝 视 达光 电 有 限 公 司 四．性能简介 规格参数，详见下表： 简体中文、俄罗斯语、英文、法语、德语、意大利语、西班牙语、葡萄牙 PC-RGB 视频输入 Component 480i、480p、576i、576p、720p、1080i、1080P HDMI(1.4) TF USB (2.0/3.0) JPEG、BMP、PNG 480i、480p、576i、576p、720p、1080i、1080P、2160p RM、MPEG2、MPEG4、H264、RM、RMVB等 图片格式支持: 视频格式支持: RM、MPEG2、MPEG4、H264、RM、RMVB、MOV、MJPEG、VC1、FLV (明确不支持的格式有：MSVS/CRAM、MP42、GMC、IV32、RLE、CVID、 RV20) 音频格式支持:WMA、MP3、M4A (明确不支持的格式有：SONY ATRAC3、Dobly HD) 存储设备文件系统支持: NTFS、FAT32、FAT16。不支持NTFS 压缩文件 CVBS 0.2 – 2.0V RMS L/R RCA 输入 音频输入 视频输出 音频输出 Component PC-RGB CVBS视频输出 扬声器功率 耳机功率 CVBS音频输出 TV-RF YPBPR 输入 CVBS 视频输入 CVBS & Component1 地址 深圳市宝安区龙华镇上横朗同胜科技大厦 A 座 9A 0.2 – 2.0V RMS 0.2 – 2.0V RMS L/R RCA 输入 耳机端子输入 1.0Vp-p +/-5% DC 12V =（8Ω）9W,10W（max） DC24V=（8Ω） 12W ，15W（max）。THD+N<=10% <= 850MV RMS 0.2 – 1.5V RMS 支持IEC头、75欧姆 1 *Earphone terminals（黑色） 1 RCA 端子（黄色） 1*2 RCA 端子（红，白色） 电话：0755-82599080 传真： 0755-82599616 +/-5% 此 文 件 中 包 含 的 所 有 信 息 内 容 最 终 解 释 权 归 深 圳 市 宝 视 达 光 电 有 限 公 司 - 4 -

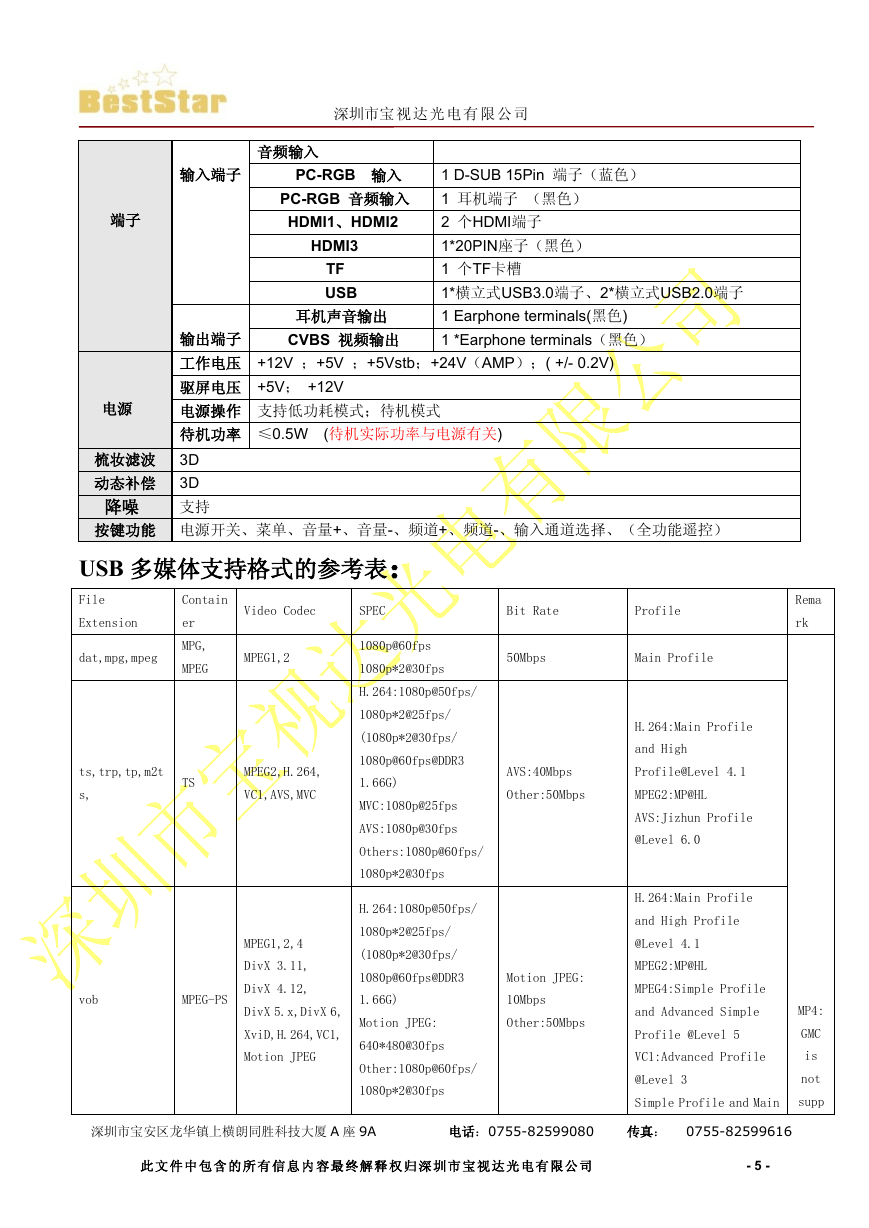

    深圳市宝 视 达光 电 有 限 公 司 输入端子 音频输入 PC-RGB 输入 PC-RGB 音频输入 HDMI1、HDMI2 端子 HDMI3 TF USB 1 D-SUB 15Pin 端子（蓝色） 1 耳机端子 （黑色） 2 个HDMI端子 1*20PIN座子（黑色） 1 个TF卡槽 1*横立式USB3.0端子、2*横立式USB2.0端子 1 Earphone terminals(黑色) 1 *Earphone terminals（黑色） 耳机声音输出 CVBS 视频输出 输出端子 工作电压 +12V ；+5V ；+5Vstb；+24V（AMP）；( +/- 0.2V) 驱屏电压 +5V； +12V 电源操作 支持低功耗模式；待机模式 待机功率 ≤0.5W (待机实际功率与电源有关) 电源 梳妆滤波 3D 动态补偿 3D 降噪 按键功能 电源开关、菜单、音量+、音量-、频道+、频道-、输入通道选择、（全功能遥控） USB 多媒体支持格式的参考表： 支持 Video Codec SPEC Bit Rate Profile File Extension dat,mpg,mpeg Contain er MPG, MPEG MPEG1,2 1080p@60fps 1080p*2@30fps H.264:1080p@50fps/ 1080p*2@25fps/ (1080p*2@30fps/ 1080p@60fps@DDR3 1.66G) MVC:1080p@25fps AVS:1080p@30fps Others:1080p@60fps/ 1080p*2@30fps H.264:1080p@50fps/ 1080p*2@25fps/ (1080p*2@30fps/ 1080p@60fps@DDR3 Motion JPEG: 1.66G) 10Mbps Motion JPEG: Other:50Mbps 640*480@30fps Other:1080p@60fps/ 1080p*2@30fps ts,trp,tp,m2t s, TS MPEG2,H.264, VC1,AVS,MVC vob MPEG-PS MPEG1,2,4 DivX 3.11, DivX 4.12, DivX 5.x,DivX 6, XviD,H.264,VC1, Motion JPEG 50Mbps Main Profile H.264:Main Profile and High AVS:40Mbps Profile@Level 4.1 Other:50Mbps MPEG2:MP@HL Rema rk MP4: GMC is not AVS:Jizhun Profile @Level 6.0 H.264:Main Profile and High Profile @Level 4.1 MPEG2:MP@HL MPEG4:Simple Profile and Advanced Simple Profile @Level 5 VC1:Advanced Profile @Level 3 Simple Profile and Main supp 地址 深圳市宝安区龙华镇上横朗同胜科技大厦 A 座 9A 电话：0755-82599080 传真： 0755-82599616 此 文 件 中 包 含 的 所 有 信 息 内 容 最 终 解 释 权 归 深 圳 市 宝 视 达 光 电 有 限 公 司 - 5 -

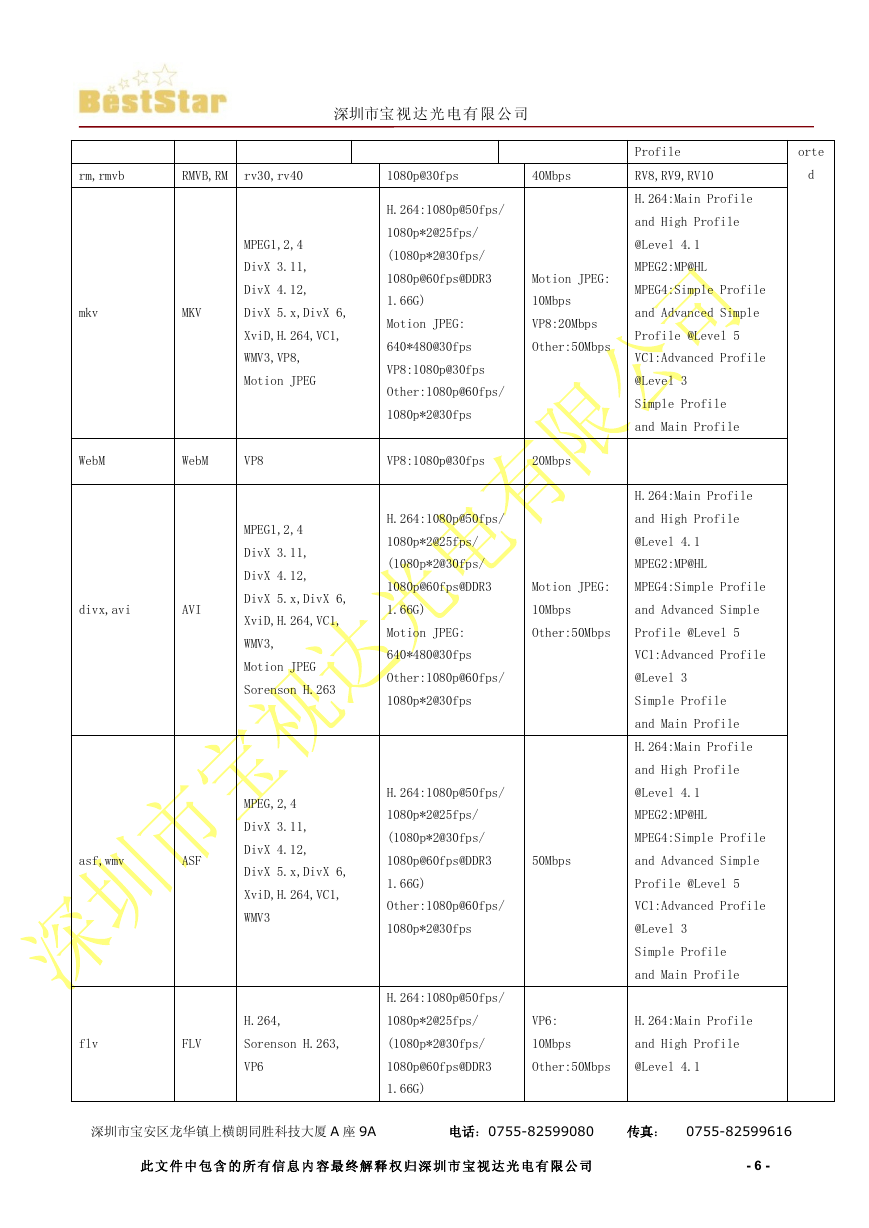

    深圳市宝 视 达光 电 有 限 公 司 rm,rmvb RMVB,RM rv30,rv40 1080p@30fps 40Mbps RV8,RV9,RV10 Profile orte d MPEG1,2,4 DivX 3.11, DivX 4.12, mkv MKV DivX 5.x,DivX 6, XviD,H.264,VC1, WMV3,VP8, Motion JPEG H.264:1080p@50fps/ 1080p*2@25fps/ (1080p*2@30fps/ 1080p@60fps@DDR3 Motion JPEG: 1.66G) 10Mbps Motion JPEG: VP8:20Mbps 640*480@30fps Other:50Mbps VP8:1080p@30fps Other:1080p@60fps/ 1080p*2@30fps WebM WebM VP8 VP8:1080p@30fps 20Mbps H.264:Main Profile and High Profile @Level 4.1 MPEG2:MP@HL MPEG4:Simple Profile and Advanced Simple Profile @Level 5 VC1:Advanced Profile @Level 3 Simple Profile and Main Profile H.264:Main Profile and High Profile @Level 4.1 MPEG2:MP@HL divx,avi AVI asf,wmv ASF MPEG1,2,4 DivX 3.11, DivX 4.12, DivX 5.x,DivX 6, XviD,H.264,VC1, WMV3, Motion JPEG Sorenson H.263 MPEG,2,4 DivX 3.11, DivX 4.12, DivX 5.x,DivX 6, XviD,H.264,VC1, WMV3 H.264:1080p@50fps/ 1080p*2@25fps/ (1080p*2@30fps/ 1080p@60fps@DDR3 Motion JPEG: MPEG4:Simple Profile 1.66G) 10Mbps and Advanced Simple Motion JPEG: Other:50Mbps Profile @Level 5 640*480@30fps Other:1080p@60fps/ 1080p*2@30fps H.264:1080p@50fps/ 1080p*2@25fps/ (1080p*2@30fps/ VC1:Advanced Profile @Level 3 Simple Profile and Main Profile H.264:Main Profile and High Profile @Level 4.1 MPEG2:MP@HL MPEG4:Simple Profile 1080p@60fps@DDR3 50Mbps and Advanced Simple 1.66G) Other:1080p@60fps/ 1080p*2@30fps Profile @Level 5 VC1:Advanced Profile @Level 3 Simple Profile and Main Profile H.264, 1080p*2@25fps/ H.264:1080p@50fps/ flv FLV Sorenson H.263, (1080p*2@30fps/ VP6: 10Mbps H.264:Main Profile and High Profile VP6 1080p@60fps@DDR3 Other:50Mbps @Level 4.1 1.66G) 地址 深圳市宝安区龙华镇上横朗同胜科技大厦 A 座 9A 电话：0755-82599080 传真： 0755-82599616 此 文 件 中 包 含 的 所 有 信 息 内 容 最 终 解 释 权 归 深 圳 市 宝 视 达 光 电 有 限 公 司 - 6 -

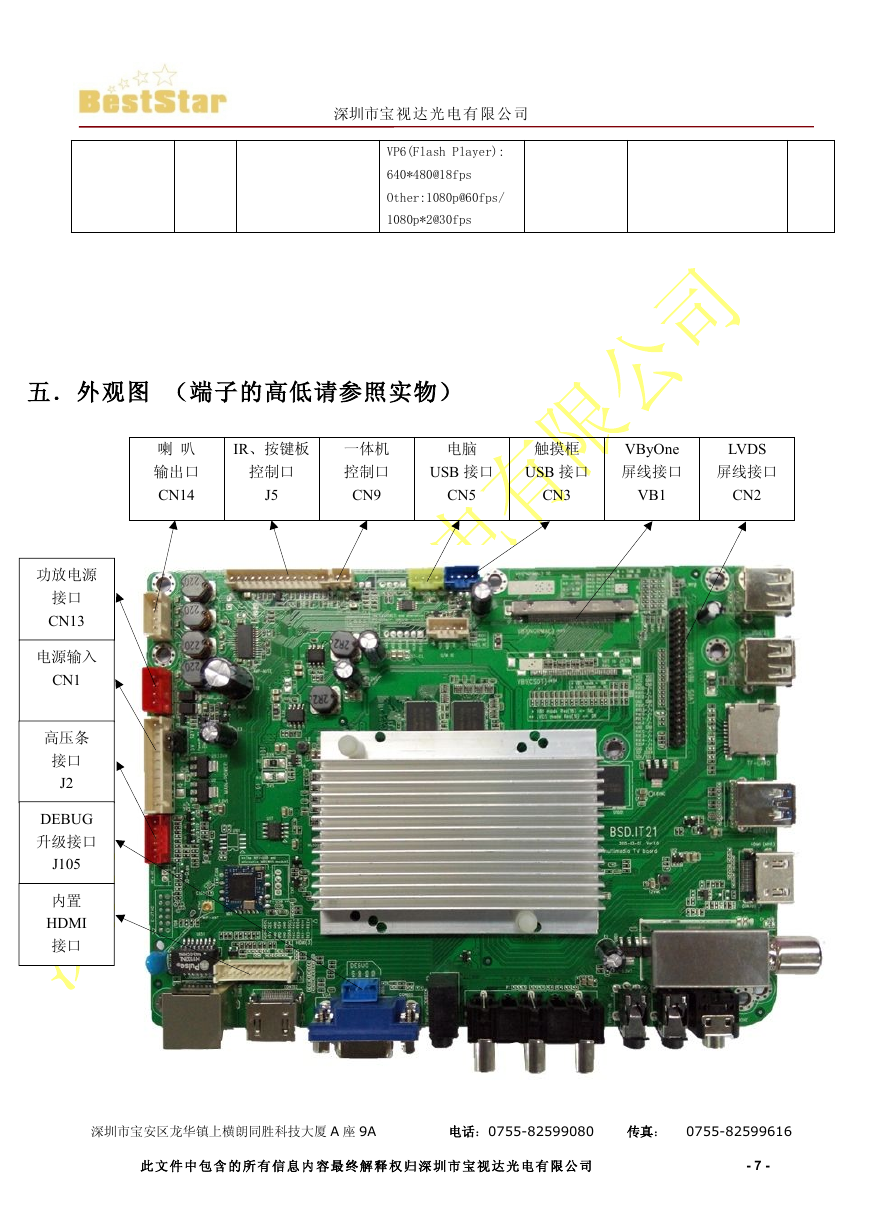

    深圳市宝 视 达光 电 有 限 公 司 VP6(Flash Player): 640*480@18fps Other:1080p@60fps/ 1080p*2@30fps 五．外观图 （端子的高低请参照实物） 喇 叭 输出口 CN14 IR、按键板 控制口 J5 一体机 控制口 CN9 电脑 USB 接口 CN5 触摸框 USB 接口 CN3 VByOne 屏线接口 VB1 LVDS 屏线接口 CN2 功放电源 接口 CN13 电源输入 CN1 高压条 接口 J2 DEBUG 升级接口 J105 内置 HDMI 接口 地址 深圳市宝安区龙华镇上横朗同胜科技大厦 A 座 9A 电话：0755-82599080 传真： 0755-82599616 此 文 件 中 包 含 的 所 有 信 息 内 容 最 终 解 释 权 归 深 圳 市 宝 视 达 光 电 有 限 公 司 - 7 -

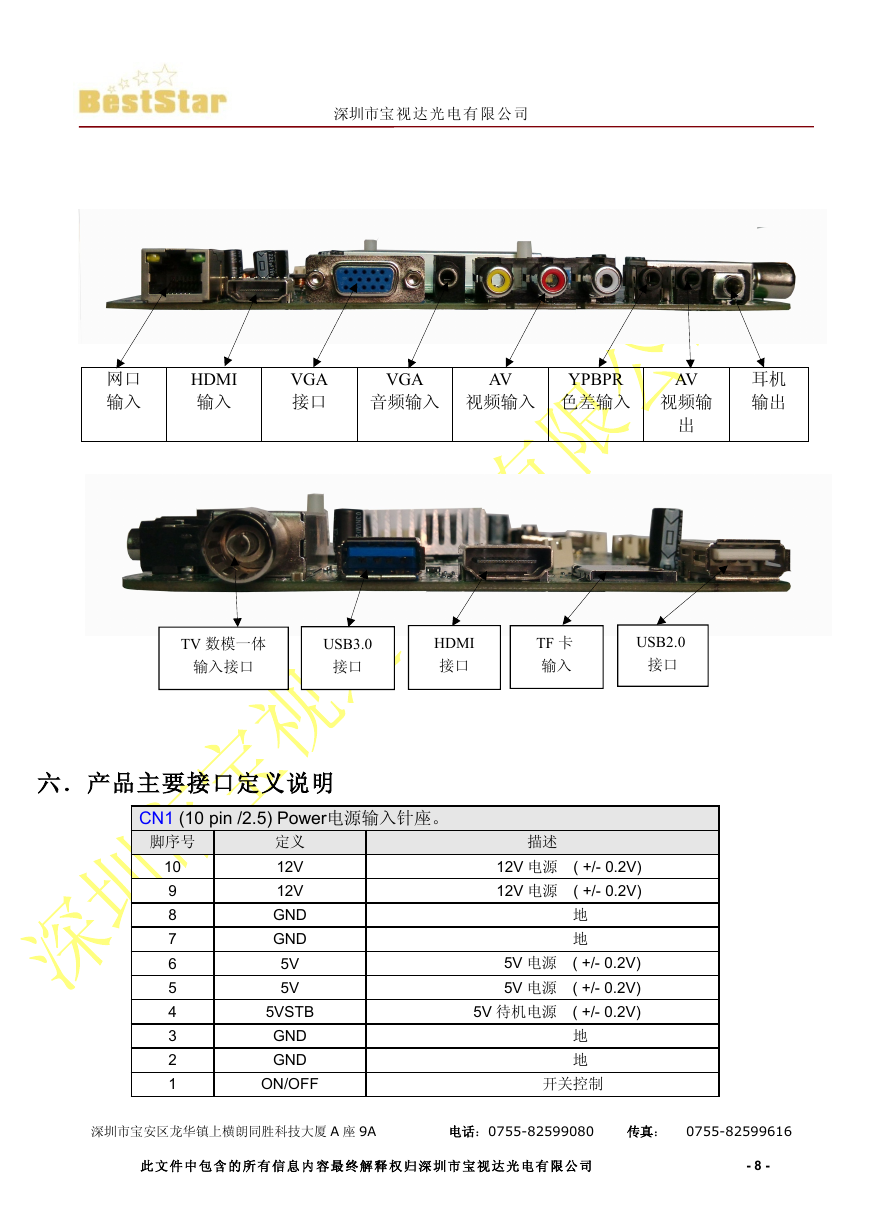

    深圳市宝 视 达光 电 有 限 公 司 网口 输入 HDMI 输入 VGA 接口 VGA AV 音频输入 视频输入 YPBPR 色差输入 AV 视频输 出 耳机 输出 TV 数模一体 输入接口 USB3.0 接口 HDMI 接口 TF 卡 输入 USB2.0 接口 六．产品主要接口定义说明 CN1 (10 pin /2.5) Power电源输入针座。 脚序号 描述 12V 电源 ( +/- 0.2V) 12V 电源 ( +/- 0.2V) 地 地 5V 电源 ( +/- 0.2V) 5V 电源 ( +/- 0.2V) 5V 待机电源 ( +/- 0.2V) 地 地 开关控制 10 9 8 7 6 5 4 3 2 1 定义 12V 12V GND GND 5V 5V 5VSTB GND GND ON/OFF 地址 深圳市宝安区龙华镇上横朗同胜科技大厦 A 座 9A 电话：0755-82599080 传真： 0755-82599616 此 文 件 中 包 含 的 所 有 信 息 内 容 最 终 解 释 权 归 深 圳 市 宝 视 达 光 电 有 限 公 司 - 8 -
