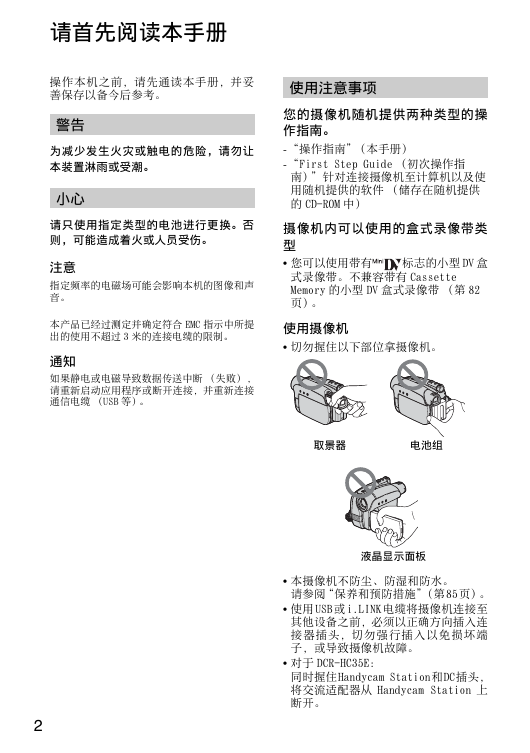

请首先阅读本手册操作本机之前，请先通读本手册，并妥善保存以备今后参考。使用注意事项警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意指定频率的电磁场可能会影响本机的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。您的摄像机随机提供两种类型的操作指南。 -“操作指南”（本手册） -“First Step Guide （初次操作指南）”针对连接摄像机至计算机以及使用随机提供的软件（储存在随机提供的 CD-ROM 中）摄像机内可以使用的盒式录像带类型 • 您可以使用带有标志的小型 DV 盒式录像带。不兼容带有 Cassette Memory 的小型 DV 盒式录像带（第 82 页）。使用摄像机切勿握住以下部位拿摄像机。取景器电池组液晶显示面板本摄像机不防尘、防湿和防水。请参阅“保养和预防措施”（第85页）。使用 USB 或 i.LINK 电缆将摄像机连接至其他设备之前，必须以正确方向插入连接器插头，切勿强行插入以免损坏端子，或导致摄像机故障。对于 DCR-HC35E：同时握住Handycam Station和DC插头，将交流适配器从 Handycam Station 上断开。 2

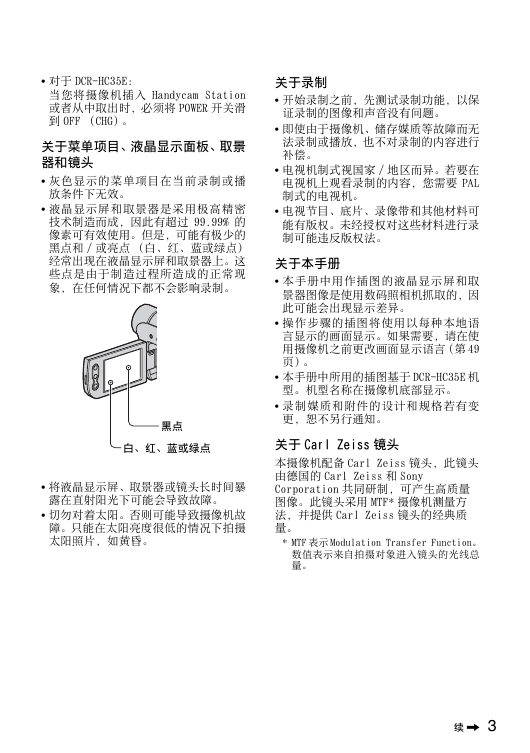

对于 DCR-HC35E：当您将摄像机插入 Handycam Station 或者从中取出时，必须将 POWER 开关滑到 OFF （CHG）。关于菜单项目、液晶显示面板、取景器和镜头灰色显示的菜单项目在当前录制或播放条件下无效。液晶显示屏和取景器是采用极高精密技术制造而成，因此有超过 99.99% 的像素可有效使用。但是，可能有极少的黑点和 / 或亮点（白、红、蓝或绿点）经常出现在液晶显示屏和取景器上。这些点是由于制造过程所造成的正常现象，在任何情况下都不会影响录制。黑点白、红、蓝或绿点将液晶显示屏、取景器或镜头长时间暴露在直射阳光下可能会导致故障。切勿对着太阳。否则可能导致摄像机故障。只能在太阳亮度很低的情况下拍摄太阳照片，如黄昏。关于录制开始录制之前，先测试录制功能，以保证录制的图像和声音没有问题。即使由于摄像机、储存媒质等故障而无法录制或播放，也不对录制的内容进行补偿。电视机制式视国家 / 地区而异。若要在电视机上观看录制的内容，您需要 PAL 制式的电视机。电视节目、底片、录像带和其他材料可能有版权。未经授权对这些材料进行录制可能违反版权法。关于本手册本手册中用作插图的液晶显示屏和取景器图像是使用数码照相机抓取的，因此可能会出现显示差异。操作步骤的插图将使用以每种本地语言显示的画面显示。如果需要，请在使用摄像机之前更改画面显示语言（第 49 页）。本手册中所用的插图基于 DCR-HC35E 机型。机型名称在摄像机底部显示。录制媒质和附件的设计和规格若有变更，恕不另行通知。关于 Carl Zeiss 镜头本摄像机配备 Carl Zeiss 镜头，此镜头由德国的 Carl Zeiss 和 Sony Corporation 共同研制，可产生高质量图像。此镜头采用 MTF* 摄像机测量方法，并提供 Carl Zeiss 镜头的经典质量。 * MTF 表示 Modulation Transfer Function。数值表示来自拍摄对象进入镜头的光线总量。续 , 3

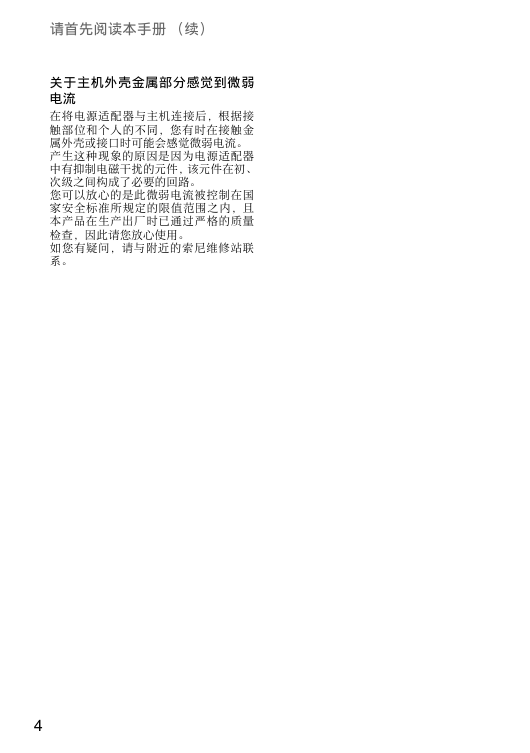

请首先阅读本手册（续）关于主机外壳金属部分感觉到微弱电流在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。 4

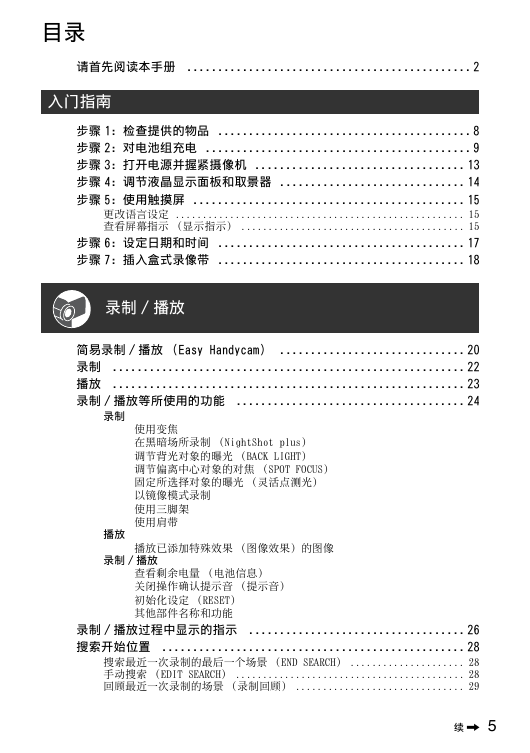

目录请首先阅读本手册 .............................................. 2 入门指南步骤 1：检查提供的物品 ......................................... 8 步骤 2：对电池组充电 ........................................... 9 步骤 3：打开电源并握紧摄像机 .................................. 13 步骤 4：调节液晶显示面板和取景器 .............................. 14 步骤 5：使用触摸屏 ............................................ 15 更改语言设定 ..................................................... 15 查看屏幕指示（显示指示） ......................................... 15 步骤 6：设定日期和时间 ........................................ 17 步骤 7：插入盒式录像带 ........................................ 18 录制 / 播放简易录制 / 播放（Easy Handycam） .............................. 20 录制 ......................................................... 22 播放 ......................................................... 23 录制 / 播放等所使用的功能 ..................................... 24 录制播放使用变焦在黑暗场所录制（NightShot plus）调节背光对象的曝光（BACK LIGHT）调节偏离中心对象的对焦（SPOT FOCUS）固定所选择对象的曝光（灵活点测光）以镜像模式录制使用三脚架使用肩带播放已添加特殊效果（图像效果）的图像录制 / 播放查看剩余电量（电池信息）关闭操作确认提示音（提示音）初始化设定（RESET）其他部件名称和功能录制 / 播放过程中显示的指示 ................................... 26 搜索开始位置 ................................................. 28 搜索最近一次录制的最后一个场景（END SEARCH） ..................... 28 手动搜索（EDIT SEARCH） .......................................... 28 回顾最近一次录制的场景（录制回顾） ............................... 29 续 , 5

遥控器（DCR-HC24E/HC35E） .................................... 30 快速搜索想要的场景（零点设定记忆） ............................... 30 通过录制的日期搜索场景（日期搜索） ............................... 31 搜索静止图像（照片搜索） ......................................... 31 按顺序播放静止图像（照片扫描） ................................... 32 在电视机上播放图像 ........................................... 33 使用菜单使用菜单项目 ....................................... 36 操作按钮项目 ................................................. 38 菜单项目 ..................................................... 43 手动设定菜单 ............................................. 44 - 程序自动曝光 / 图像特技效果等摄像机设定菜单 ........................................... 45 - 数码变焦 / 宽荧幕选择 /STEADYSHOT 等播放设定 / - 高保真音响 / 混音液晶显示 / 取景器设定菜单 ................................. 47 - 液晶显示屏背景亮度 / 液晶显示屏色彩 / 取景器背景亮度等磁带设定菜单 ............................................. 48 - 拍摄模式 / 声音模式 / 剩余时间 “设定菜单”菜单 ......................................... 49 - 日期和时钟设定 /USB 影像流 /LANGUAGE 等其它菜单 ................................................. 49 - 设定本地时间 / 提示音等录像机设定菜单 ............................. 47 复制 / 编辑复制到录像机 /DVD 等设备 ...................................... 51 从电视机或录像机 /DVD 等设备录制图像（DCR-HC26E/HC35E） ....... 54 将声音复制到录好的录像带上 ................................... 55 连接外接设备的插孔 ........................................... 57 使用计算机在计算机上查阅 “初次操作指南”之前 .......................... 58 在计算机上安装软件和 “初次操作指南” ......................... 60 观看 “初次操作指南” ......................................... 63 制作 DVD （直接启动 “Click to DVD”） ......................... 64 6

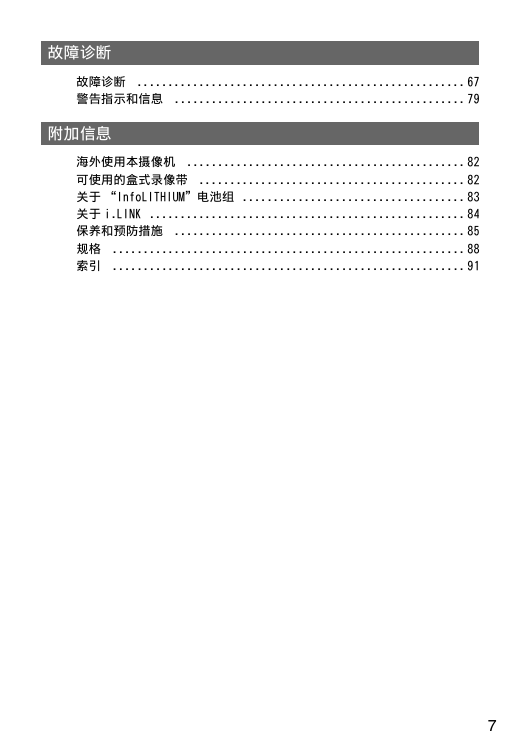

故障诊断故障诊断 ..................................................... 67 警告指示和信息 ............................................... 79 附加信息海外使用本摄像机 ............................................. 82 可使用的盒式录像带 ........................................... 82 关于 “InfoLITHIUM”电池组 .................................... 83 关于 i.LINK ................................................... 84 保养和预防措施 ............................................... 85 规格 ......................................................... 88 索引 ......................................................... 91 7

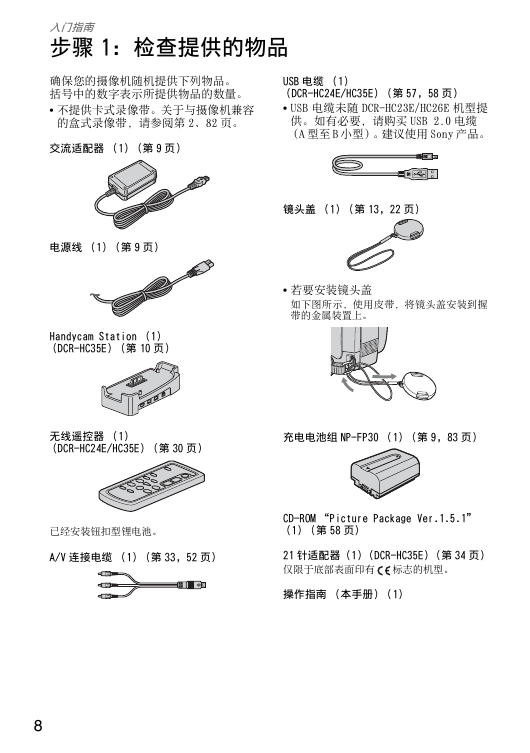

入门指南步骤 1：检查提供的物品确保您的摄像机随机提供下列物品。括号中的数字表示所提供物品的数量。不提供卡式录像带。关于与摄像机兼容的盒式录像带，请参阅第 2、82 页。交流适配器（1）（第 9 页） USB 电缆（1）（DCR-HC24E/HC35E）（第 57，58 页） USB 电缆未随 DCR-HC23E/HC26E 机型提供。如有必要，请购买 USB 2.0 电缆（A 型至 B 小型）。建议使用 Sony 产品。电源线（1）（第 9 页） Handycam Station （1）（DCR-HC35E）（第 10 页）镜头盖（1）（第 13，22 页）若要安装镜头盖如下图所示，使用皮带，将镜头盖安装到握带的金属装置上。无线遥控器（1）（DCR-HC24E/HC35E）（第 30 页）充电电池组 NP-FP30 （1）（第 9，83 页）已经安装钮扣型锂电池。 A/V 连接电缆（1）（第 33，52 页） CD-ROM “Picture Package Ver.1.5.1” （1）（第 58 页） 21 针适配器（1）（DCR-HC35E）（第 34 页）仅限于底部表面印有标志的机型。操作指南（本手册）（1） 8
