    SDN的产品化实践 ——华为SDN解决方案

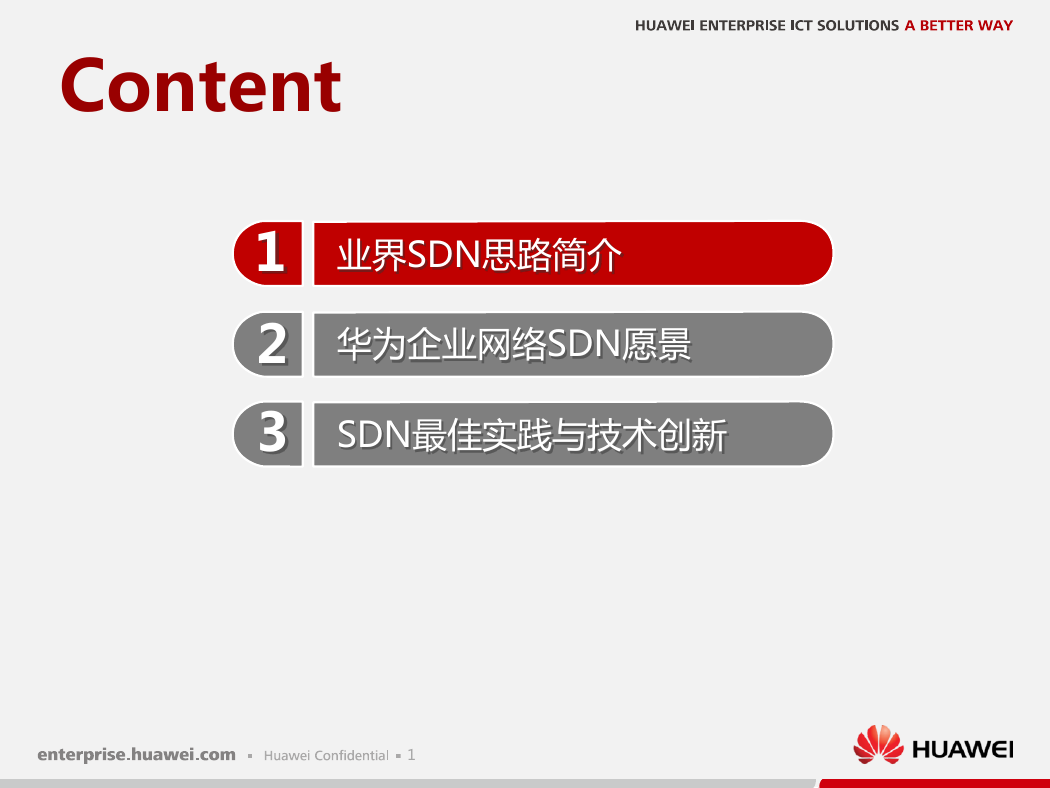

    Content 1 2 3 业界SDN思路简介 华为企业网络SDN愿景 SDN最佳实践与技术创新 1

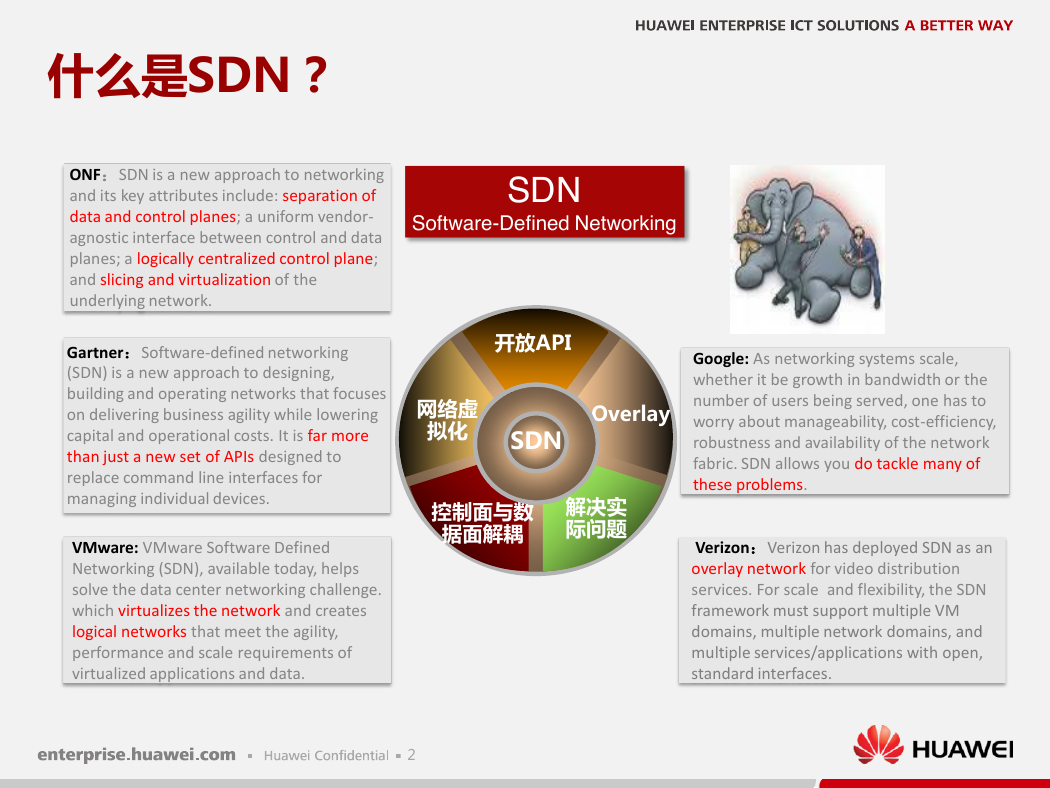

    什么是SDN？ ONF：SDN is a new approach to networking and its key attributes include: separation of data and control planes; a uniform vendor- agnostic interface between control and data planes; a logically centralized control plane; and slicing and virtualization of the underlying network. Gartner：Software-defined networking (SDN) is a new approach to designing, building and operating networks that focuses on delivering business agility while lowering capital and operational costs. It is far more than just a new set of APIs designed to replace command line interfaces for managing individual devices. VMware: VMware Software Defined Networking (SDN), available today, helps solve the data center networking challenge. which virtualizes the network and creates logical networks that meet the agility, performance and scale requirements of virtualized applications and data. SDN Software-Defined Networking 开放API 网络虚 拟化 SDN Overlay 控制面与数 据面解耦 解决实 际问题 2 Google: As networking systems scale, whether it be growth in bandwidth or the number of users being served, one has to worry about manageability, cost-efficiency, robustness and availability of the network fabric. SDN allows you do tackle many of these problems. Verizon：Verizon has deployed SDN as an overlay network for video distribution services. For scale and flexibility, the SDN framework must support multiple VM domains, multiple network domains, and multiple services/applications with open, standard interfaces.

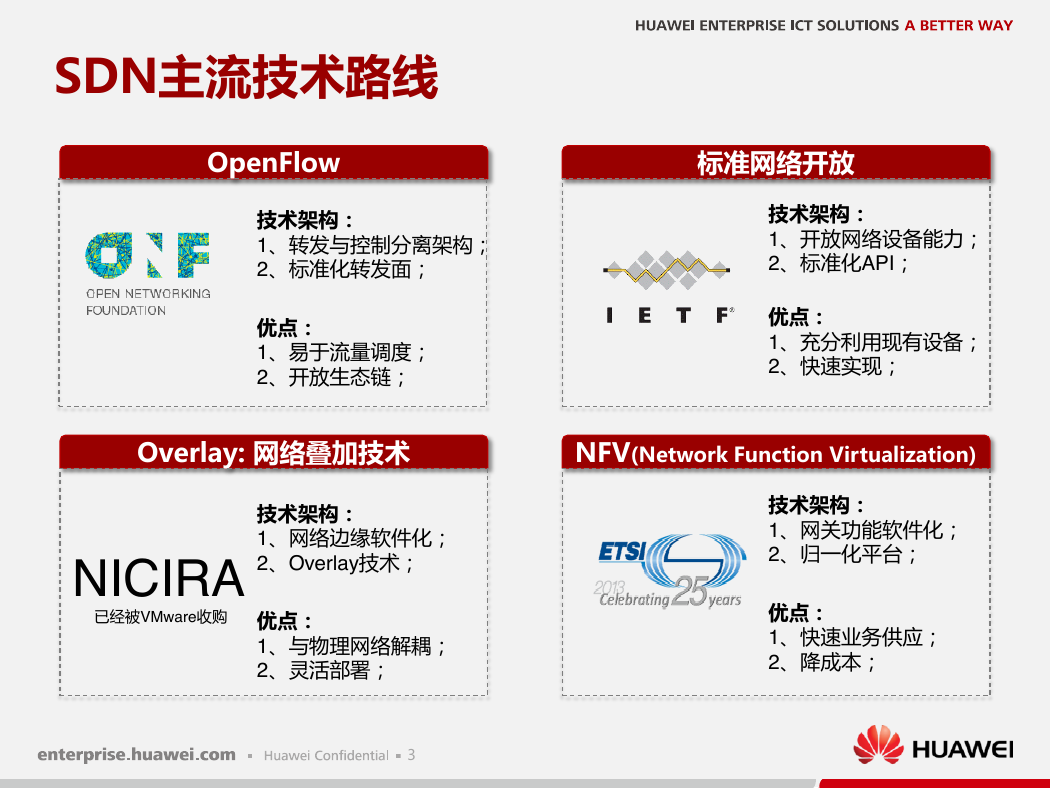

    SDN主流技术路线 OpenFlow 标准网络开放 技术架构： 1、转发与控制分离架构； 2、标准化转发面； 优点： 1、易于流量调度； 2、开放生态链； 技术架构： 1、开放网络设备能力； 2、标准化API； 优点： 1、充分利用现有设备； 2、快速实现； Overlay: 网络叠加技术 NFV(Network Function Virtualization) 技术架构： 1、网络边缘软件化； 2、Overlay技术； NICIRA 已经被VMware收购 优点： 1、与物理网络解耦； 2、灵活部署； 3 技术架构： 1、网关功能软件化； 2、归一化平台； 优点： 1、快速业务供应； 2、降成本；

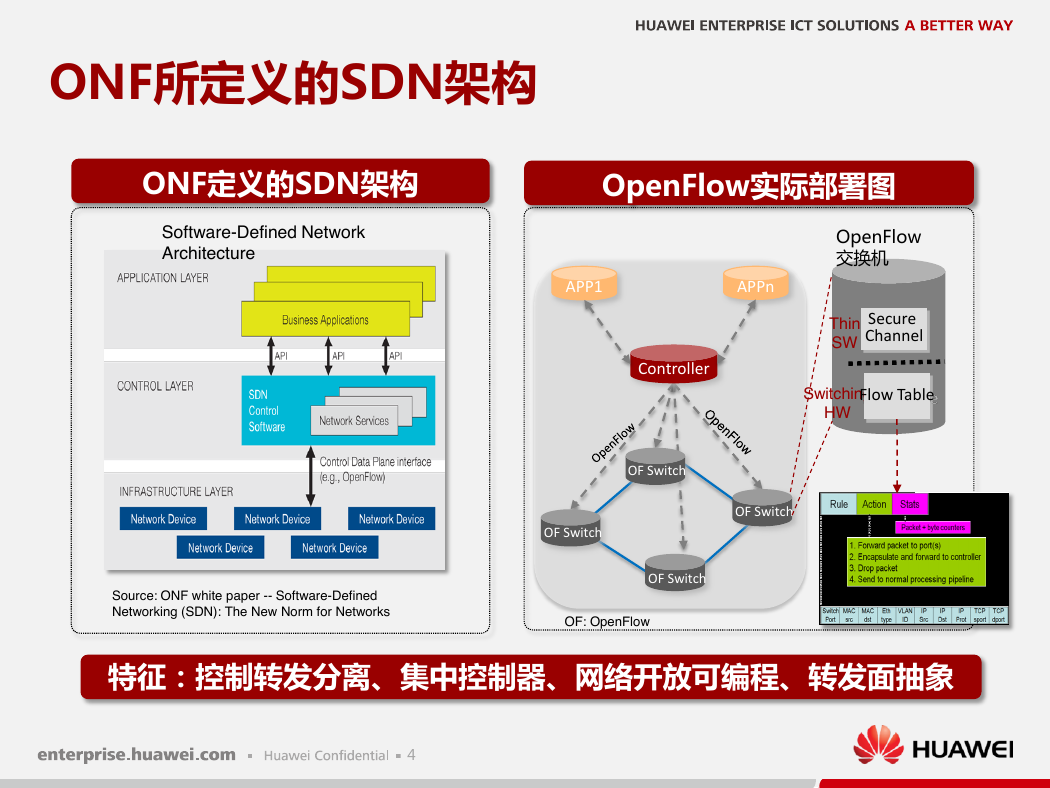

    ONF所定义的SDN架构 ONF定义的SDN架构 OpenFlow实际部署图 Software-Defined Network Architecture APP1 APPn Controller OF Switch OF Switch OF Switch OF Switch OF: OpenFlow Source: ONF white paper -- Software-Defined Networking (SDN): The New Norm for Networks OpenFlow 交换机 Thin SW Secure Channel Switching Flow Table HW 特征：控制转发分离、集中控制器、网络开放可编程、转发面抽象 4

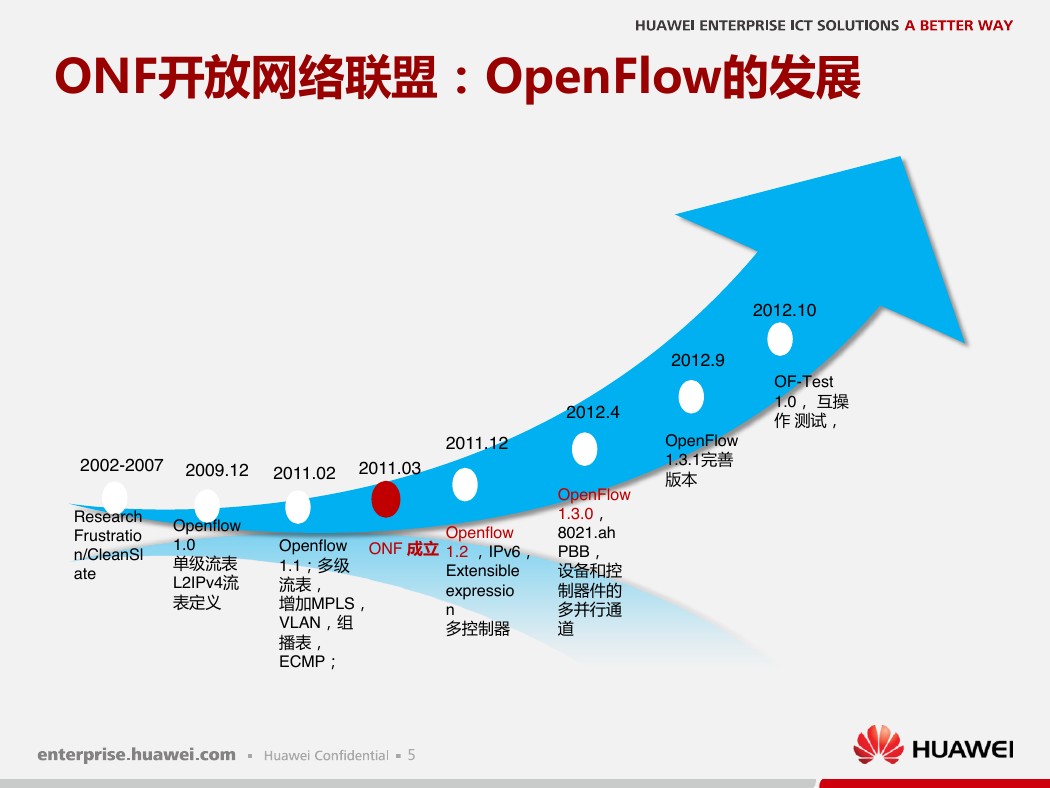

    ONF开放网络联盟：OpenFlow的发展 2012.10 OF-Test 1.0， 互操 作 测试， 2012.9 OpenFlow 1.3.1完善 版本 2011.12 Openflow 1.2 ，IPv6， Extensible expressio n 多控制器 2012.4 OpenFlow 1.3.0， 8021.ah PBB， 设备和控 制器件的 多并行通 道 2002-2007 2009.12 2011.02 2011.03 Research Frustratio n/CleanSl ate Openflow 1.0 单级流表 L2IPv4流 表定义 ONF 成立 Openflow 1.1；多级 流表， 增加MPLS， VLAN，组 播表， ECMP； 5

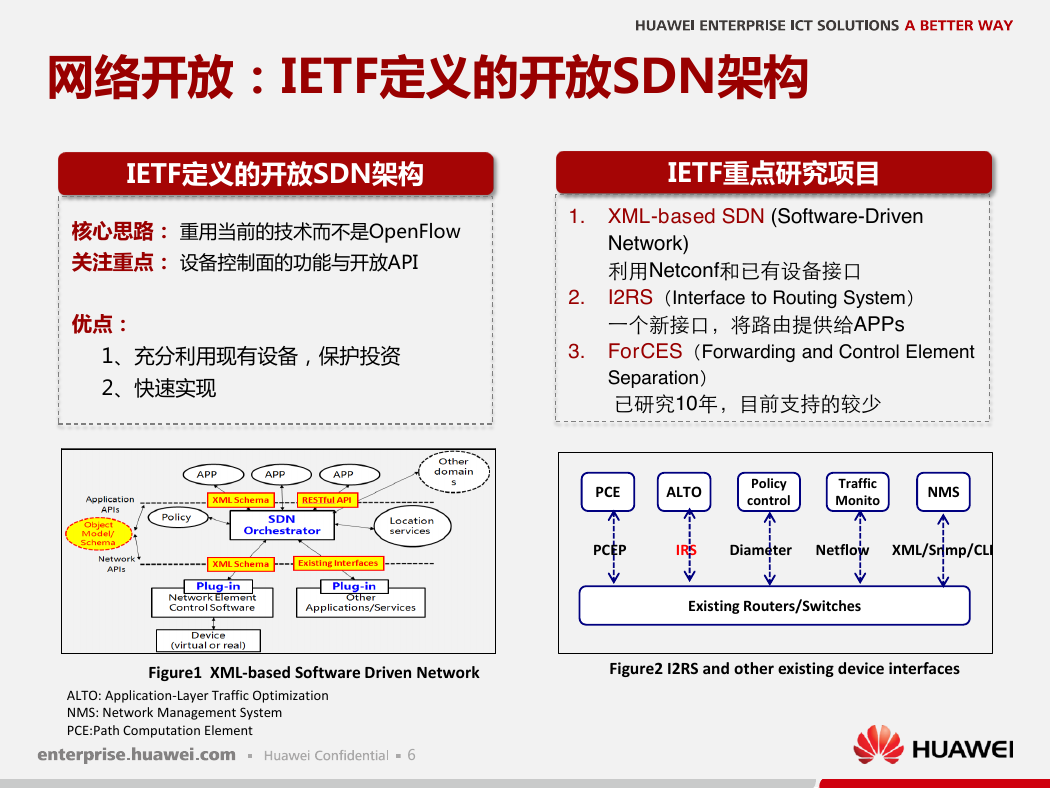

    网络开放：IETF定义的开放SDN架构 IETF定义的开放SDN架构 IETF重点研究项目 核心思路： 重用当前的技术而不是OpenFlow 关注重点： 设备控制面的功能与开放API 优点： 1、充分利用现有设备，保护投资 2、快速实现 1. XML-based SDN (Software-Driven Network) I2RS（Interface to Routing System） 利用Netconf和已有设备接口 2. 一个新接口，将路由提供给APPs 3. ForCES（Forwarding and Control Element Separation） 已研究10年，目前支持的较少 PCE ALTO Policy control Traffic Monito NMS PCEP IRS Diameter Netflow XML/Snmp/CLI Existing Routers/Switches Figure1 XML-based Software Driven Network Figure2 I2RS and other existing device interfaces ALTO: Application-Layer Traffic Optimization NMS: Network Management System PCE:Path Computation Element 6

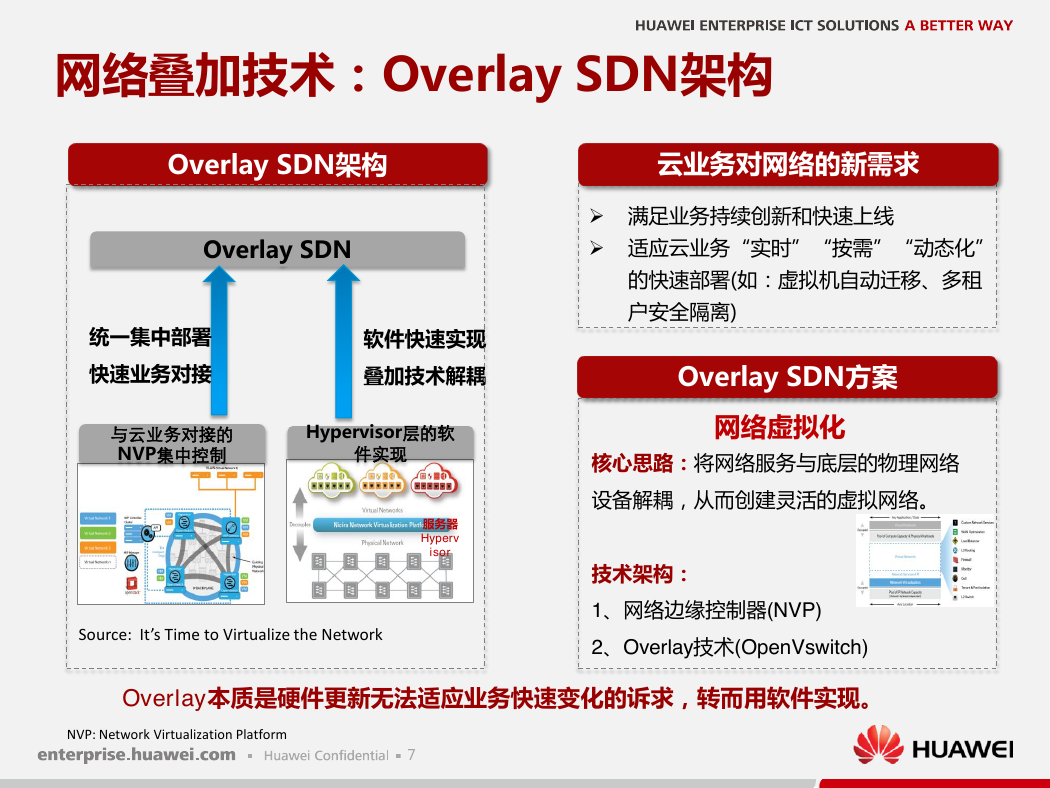

    网络叠加技术：Overlay SDN架构 Overlay SDN架构 云业务对网络的新需求 Overlay SDN 统一集中部署 快速业务对接 软件快速实现 叠加技术解耦 与云业务对接的 NVP集中控制 Hypervisor层的软 件实现  满足业务持续创新和快速上线  适应云业务“实时”“按需”“动态化” 的快速部署(如：虚拟机自动迁移、多租 户安全隔离) Overlay SDN方案 网络虚拟化 核心思路：将网络服务与底层的物理网络 设备解耦，从而创建灵活的虚拟网络。 服务器 Hyperv isor 技术架构： Source: It’s Time to Virtualize the Network 1、网络边缘控制器(NVP) 2、Overlay技术(OpenVswitch) Overlay本质是硬件更新无法适应业务快速变化的诉求，转而用软件实现。 NVP: Network Virtualization Platform 7
