一．基本相关信息

1. SIMATIC NET PC 软件简介

2. 用于ETHERNET的先进PC组态

3. 用于ETHERNET的OPC服务器

4. PC机的软件和硬件需求

5. SIMATIC NET软件产品性能及使用注意事项

二．通过ETHERNET建立OPC 服务器与S7 PLC 的S7连接（基于先进的PC组态）

1. 例子中所用的软件与硬件

2. OPC服务器与PLC S7 连接通讯的组态

三．在WINCC项目中建立OPC连接

四． PC站组态与OPC Server通讯过程中常见问题的解释

五．附录－推荐网址

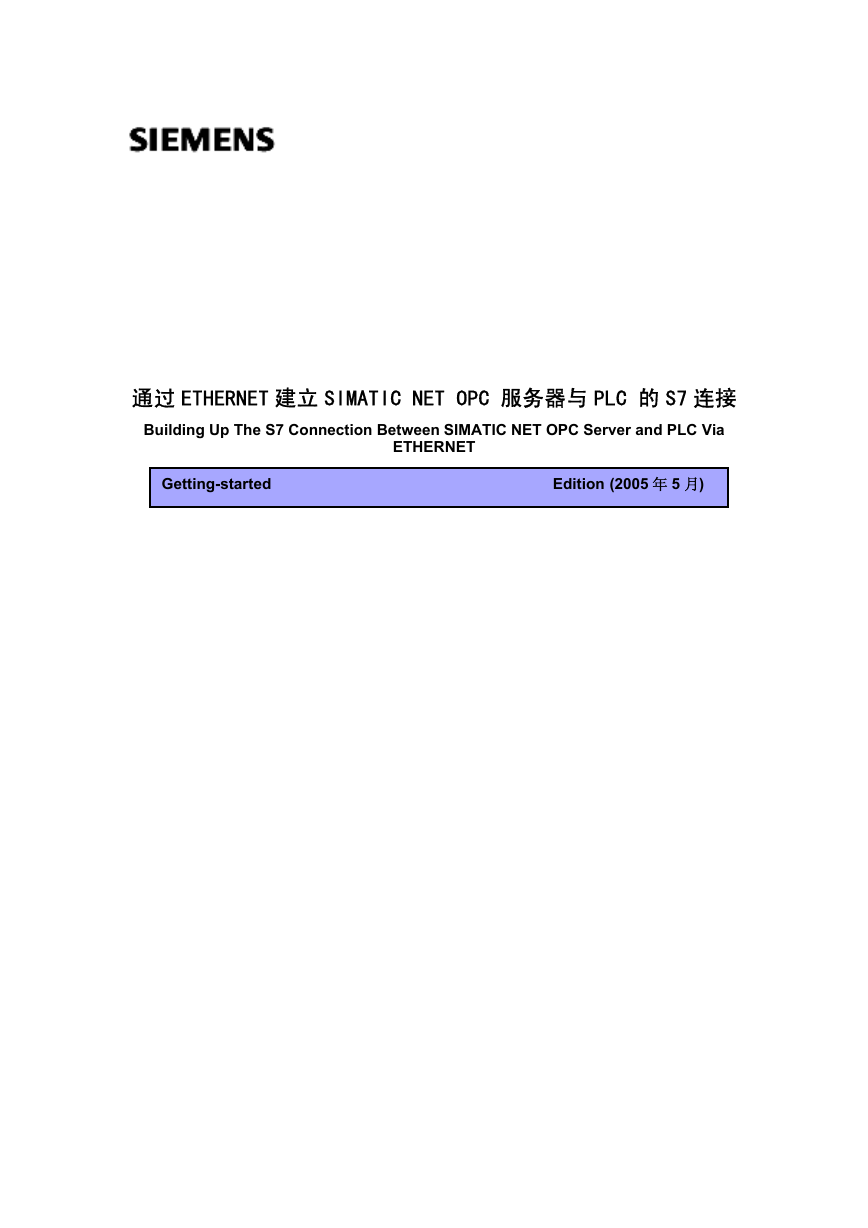

通过 ETHERNET 建立 SIMATIC NET OPC 服务器与 PLC 的 S7 连接 Building Up The S7 Connection Between SIMATIC NET OPC Server and PLC Via Getting-started Edition (2005 年 5 月) ETHERNET

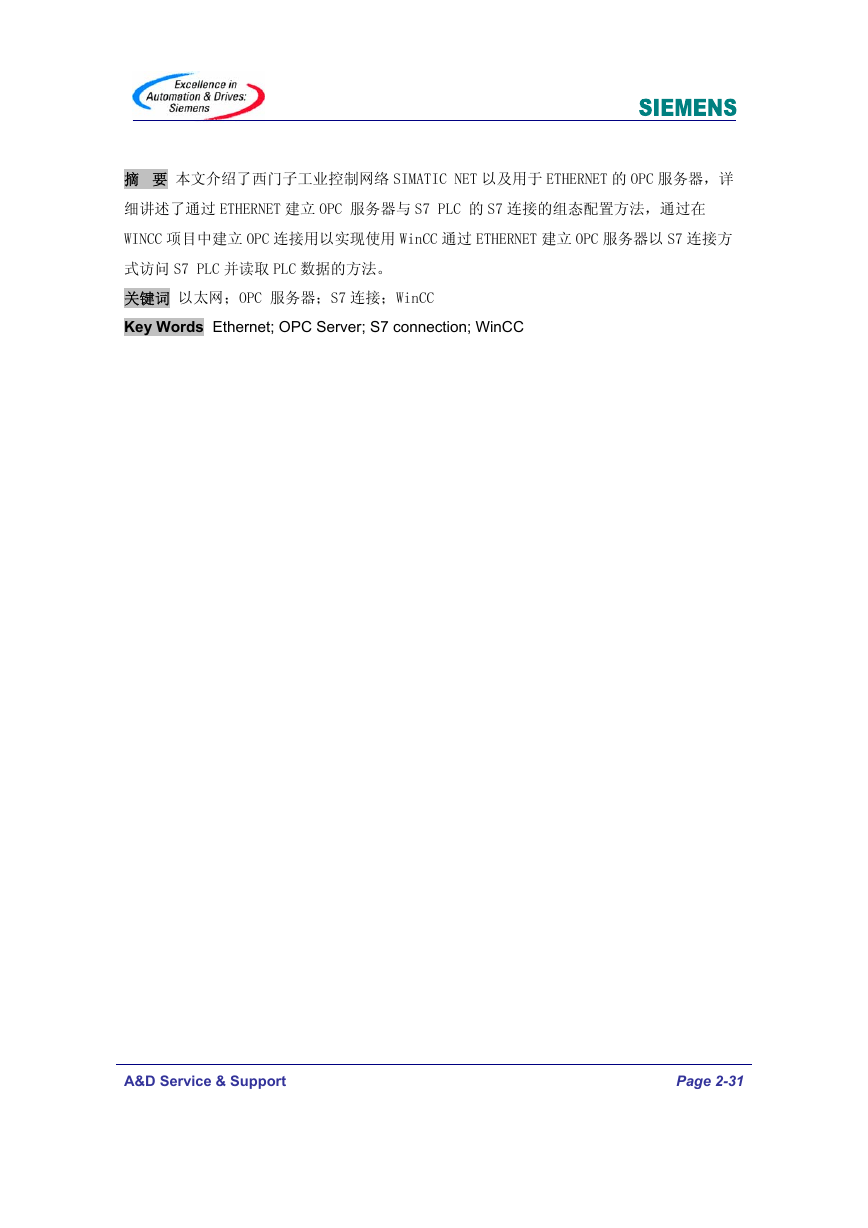

摘要本文介绍了西门子工业控制网络 SIMATIC NET 以及用于 ETHERNET 的 OPC 服务器，详细讲述了通过 ETHERNET 建立 OPC 服务器与 S7 PLC 的 S7 连接的组态配置方法，通过在 WINCC 项目中建立 OPC 连接用以实现使用 WinCC 通过 ETHERNET 建立 OPC 服务器以 S7 连接方式访问 S7 PLC 并读取 PLC 数据的方法。关键词以太网；OPC 服务器；S7 连接；WinCC Key Words Ethernet; OPC Server; S7 connection; WinCC A&D Service & Support Page 2-31

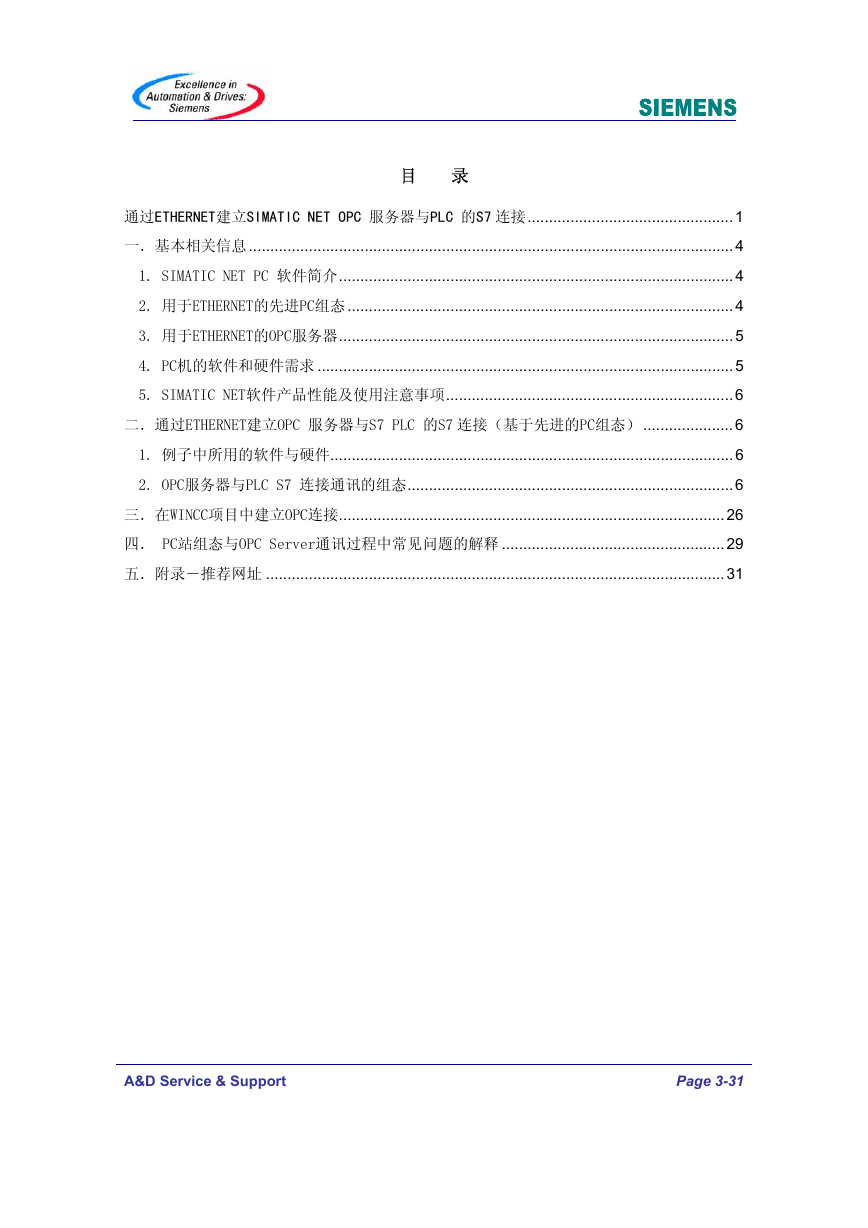

目录通过ETHERNET建立SIMATIC NET OPC 服务器与PLC 的S7 连接................................................1 一．基本相关信息 .................................................................................................................4 1. SIMATIC NET PC 软件简介............................................................................................4 2. 用于ETHERNET的先进PC组态..........................................................................................4 3. 用于ETHERNET的OPC服务器............................................................................................5 4. PC机的软件和硬件需求 .................................................................................................5 5. SIMATIC NET软件产品性能及使用注意事项...................................................................6 二．通过ETHERNET建立OPC 服务器与S7 PLC 的S7 连接（基于先进的PC组态） .....................6 1. 例子中所用的软件与硬件..............................................................................................6 2. OPC服务器与PLC S7 连接通讯的组态............................................................................6 三．在WINCC项目中建立OPC连接..........................................................................................26 四． PC站组态与OPC Server通讯过程中常见问题的解释 ....................................................29 五．附录－推荐网址 ...........................................................................................................31 A&D Service & Support Page 3-31

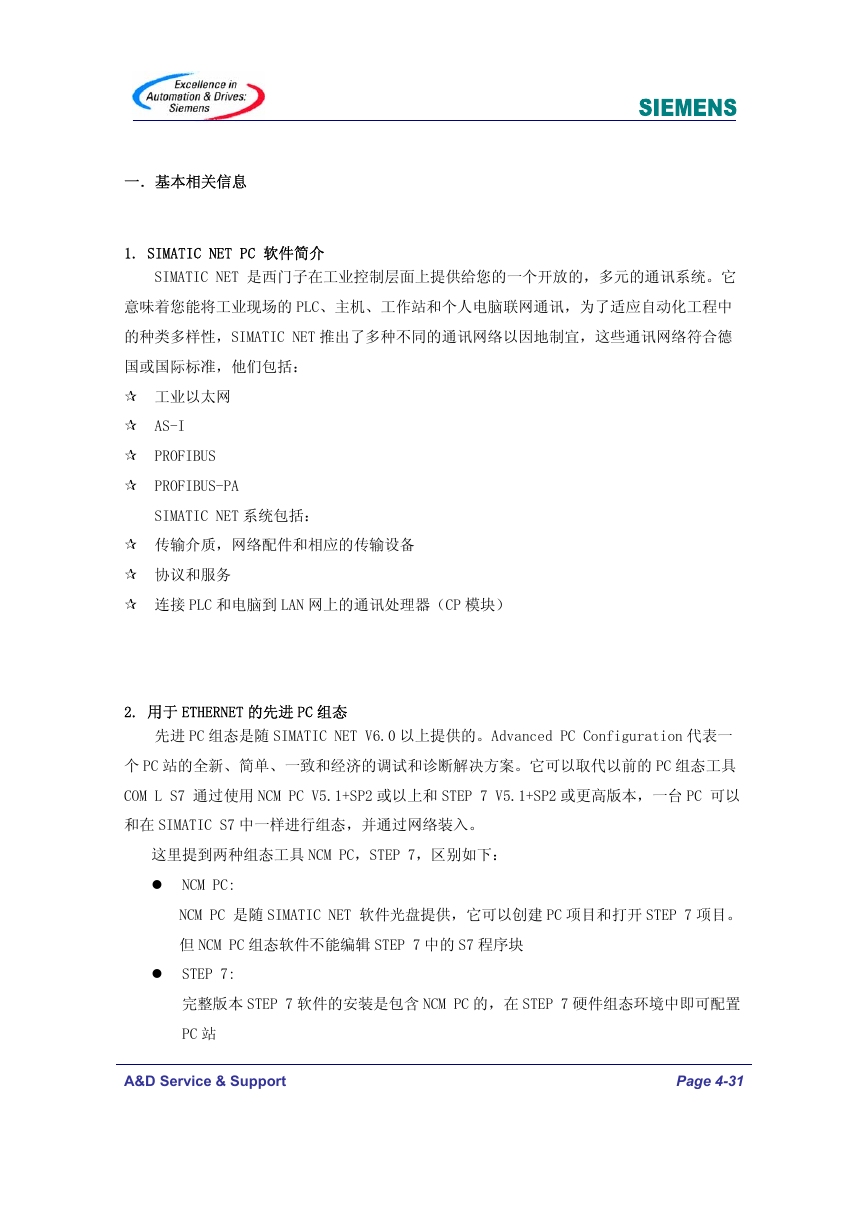

一．基本相关信息 1. SIMATIC NET PC 软件简介 SIMATIC NET 是西门子在工业控制层面上提供给您的一个开放的，多元的通讯系统。它意味着您能将工业现场的 PLC、主机、工作站和个人电脑联网通讯，为了适应自动化工程中的种类多样性，SIMATIC NET 推出了多种不同的通讯网络以因地制宜，这些通讯网络符合德国或国际标准，他们包括：工业以太网 AS-I PROFIBUS PROFIBUS-PA SIMATIC NET 系统包括：传输介质，网络配件和相应的传输设备协议和服务连接 PLC 和电脑到 LAN 网上的通讯处理器（CP 模块） 2. 用于 ETHERNET 的先进 PC 组态先进 PC 组态是随 SIMATIC NET V6.0 以上提供的。Advanced PC Configuration 代表一个 PC 站的全新、简单、一致和经济的调试和诊断解决方案。它可以取代以前的 PC 组态工具 COM L S7 通过使用 NCM PC V5.1+SP2 或以上和 STEP 7 V5.1+SP2 或更高版本，一台 PC 可以和在 SIMATIC S7 中一样进行组态，并通过网络装入。这里提到两种组态工具 NCM PC，STEP 7，区别如下： NCM PC: NCM PC 是随 SIMATIC NET 软件光盘提供，它可以创建 PC 项目和打开 STEP 7 项目。但 NCM PC 组态软件不能编辑 STEP 7 中的 S7 程序块 STEP 7: 完整版本 STEP 7 软件的安装是包含 NCM PC 的，在 STEP 7 硬件组态环境中即可配置 PC 站 A&D Service & Support Page 4-31

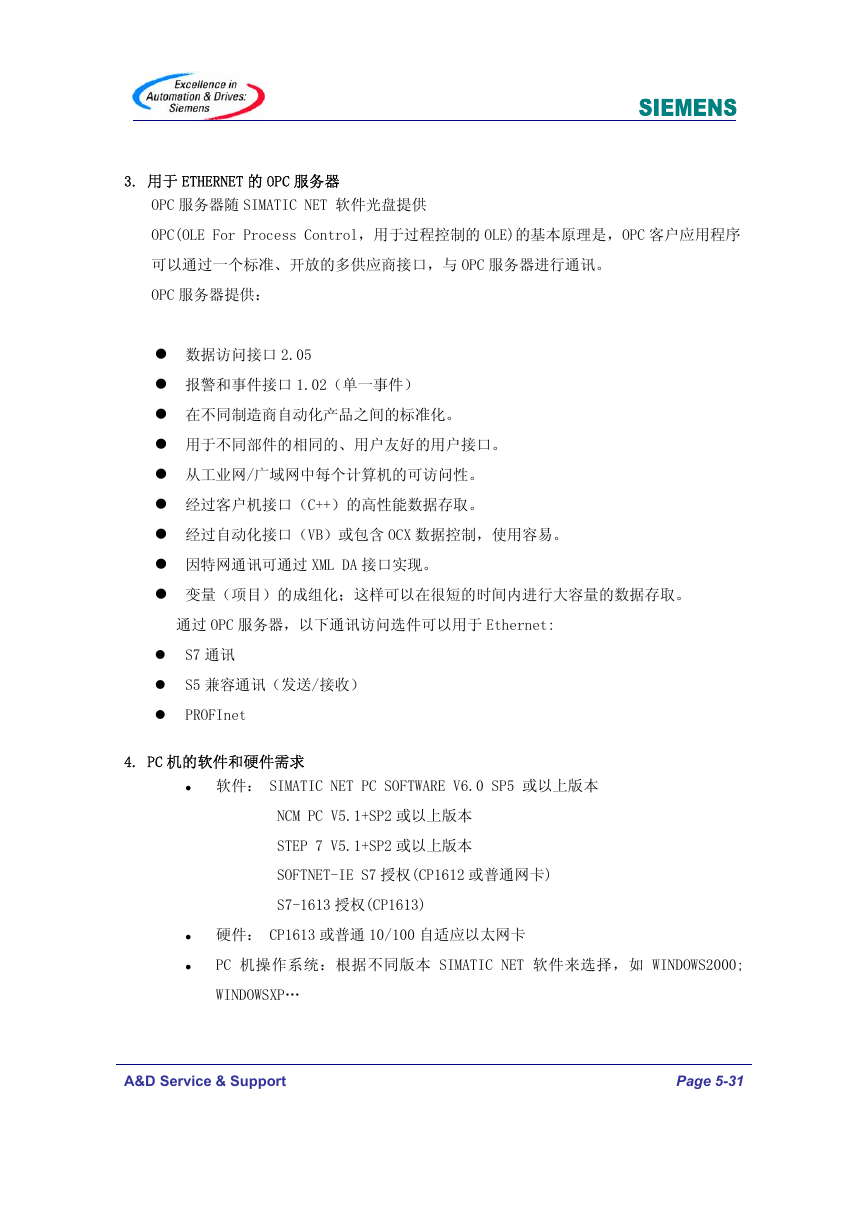

3. 用于 ETHERNET 的 OPC 服务器 OPC 服务器随 SIMATIC NET 软件光盘提供 OPC(OLE For Process Control，用于过程控制的 OLE)的基本原理是，OPC 客户应用程序可以通过一个标准、开放的多供应商接口，与 OPC 服务器进行通讯。 OPC 服务器提供：数据访问接口 2.05 报警和事件接口 1.02（单一事件）在不同制造商自动化产品之间的标准化。用于不同部件的相同的、用户友好的用户接口。从工业网/广域网中每个计算机的可访问性。经过客户机接口（C++）的高性能数据存取。经过自动化接口（VB）或包含 OCX 数据控制，使用容易。因特网通讯可通过 XML DA 接口实现。变量（项目）的成组化；这样可以在很短的时间内进行大容量的数据存取。通过 OPC 服务器，以下通讯访问选件可以用于 Ethernet: S7 通讯 S5 兼容通讯（发送/接收） PROFInet 4. PC 机的软件和硬件需求软件： SIMATIC NET PC SOFTWARE V6.0 SP5 或以上版本 NCM PC V5.1+SP2 或以上版本 STEP 7 V5.1+SP2 或以上版本 SOFTNET-IE S7 授权(CP1612 或普通网卡) S7-1613 授权(CP1613) 硬件： CP1613 或普通 10/100 自适应以太网卡 PC 机操作系统：根据不同版本 SIMATIC NET 软件来选择，如 WINDOWS2000; WINDOWSXP… A&D Service & Support Page 5-31

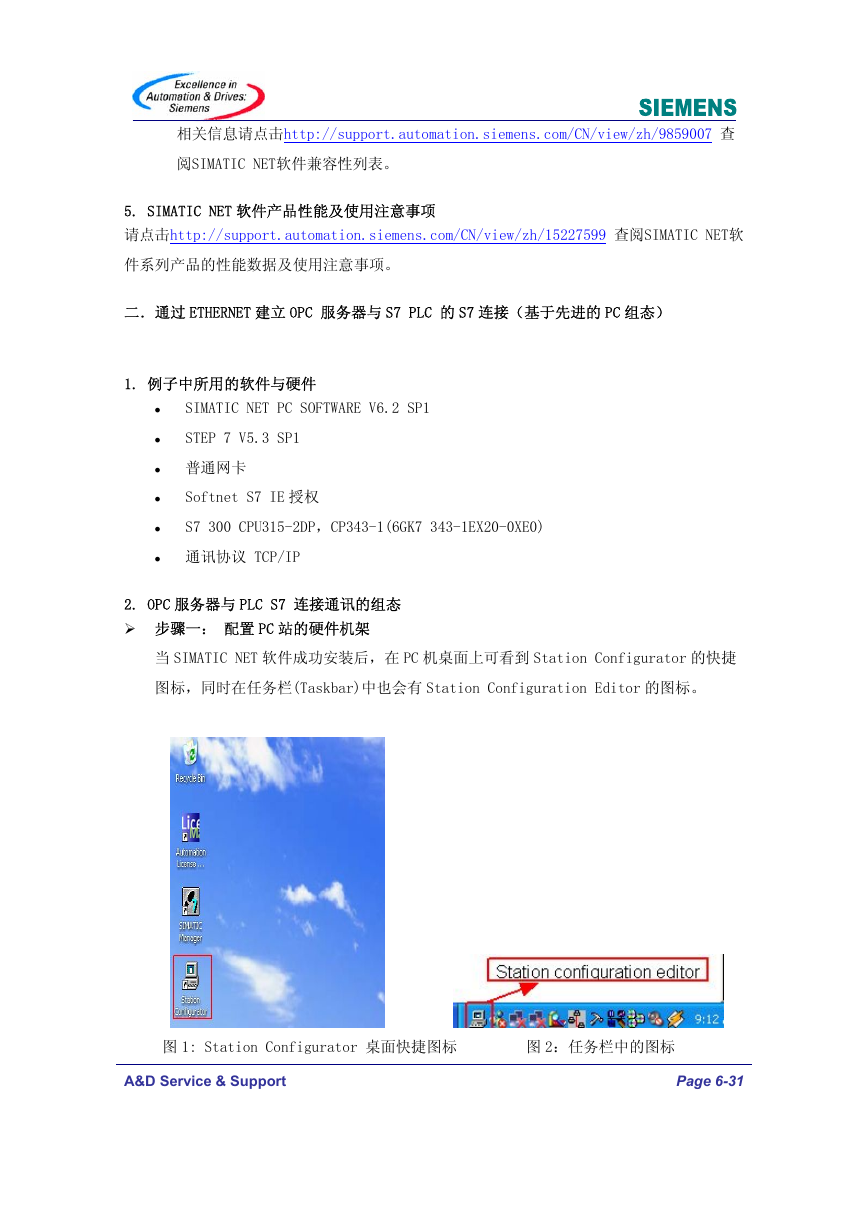

相关信息请点击http://support.automation.siemens.com/CN/view/zh/9859007 查阅SIMATIC NET软件兼容性列表。 5. SIMATIC NET 软件产品性能及使用注意事项请点击http://support.automation.siemens.com/CN/view/zh/15227599 查阅SIMATIC NET软件系列产品的性能数据及使用注意事项。二．通过 ETHERNET 建立 OPC 服务器与 S7 PLC 的 S7 连接（基于先进的 PC 组态） 1. 例子中所用的软件与硬件 SIMATIC NET PC SOFTWARE V6.2 SP1 STEP 7 V5.3 SP1 普通网卡 Softnet S7 IE 授权 S7 300 CPU315-2DP，CP343-1(6GK7 343-1EX20-0XE0) 通讯协议 TCP/IP 2. OPC 服务器与 PLC S7 连接通讯的组态步骤一：配置 PC 站的硬件机架当 SIMATIC NET 软件成功安装后，在 PC 机桌面上可看到 Station Configurator 的快捷图标，同时在任务栏(Taskbar)中也会有 Station Configuration Editor 的图标。图 1: Station Configurator 桌面快捷图标图 2：任务栏中的图标 A&D Service & Support Page 6-31

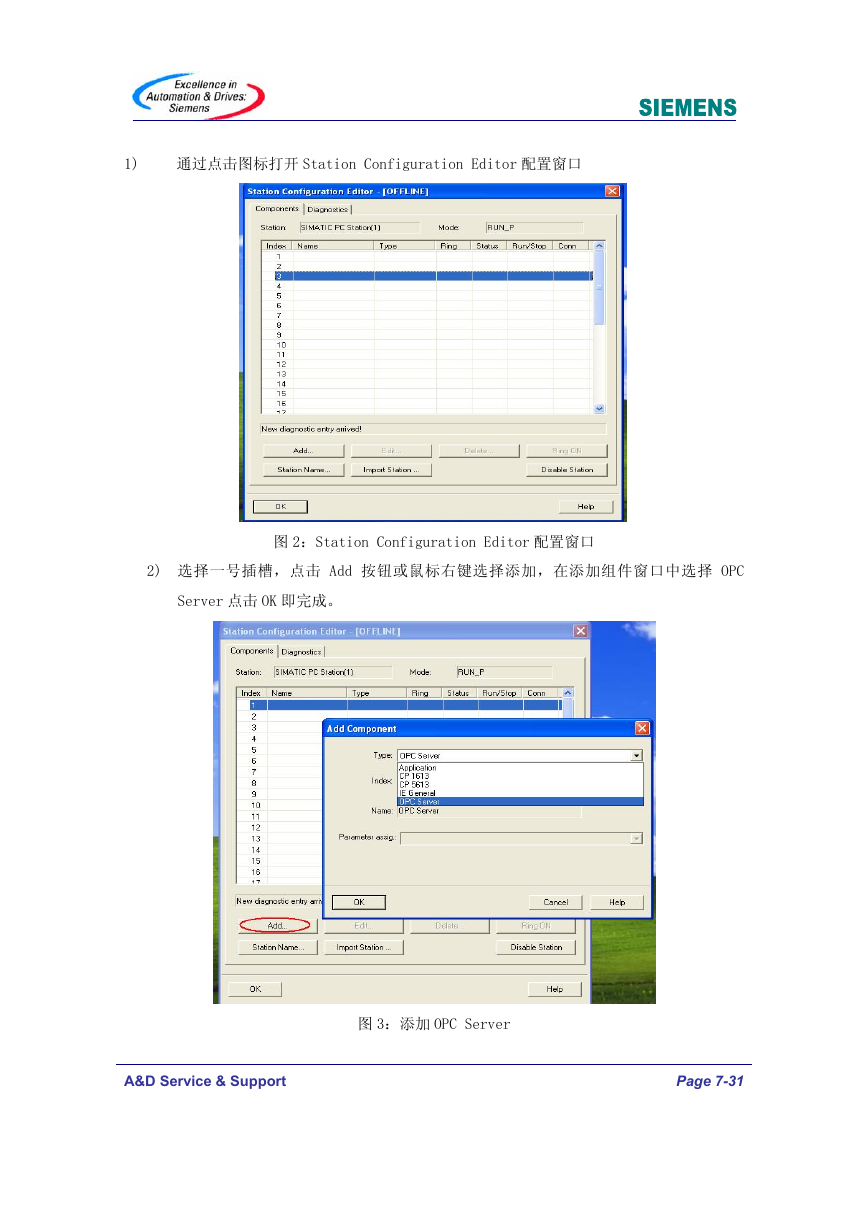

1) 通过点击图标打开 Station Configuration Editor 配置窗口图 2：Station Configuration Editor 配置窗口 2) 选择一号插槽，点击 Add 按钮或鼠标右键选择添加，在添加组件窗口中选择 OPC Server 点击 OK 即完成。图 3：添加 OPC Server A&D Service & Support Page 7-31

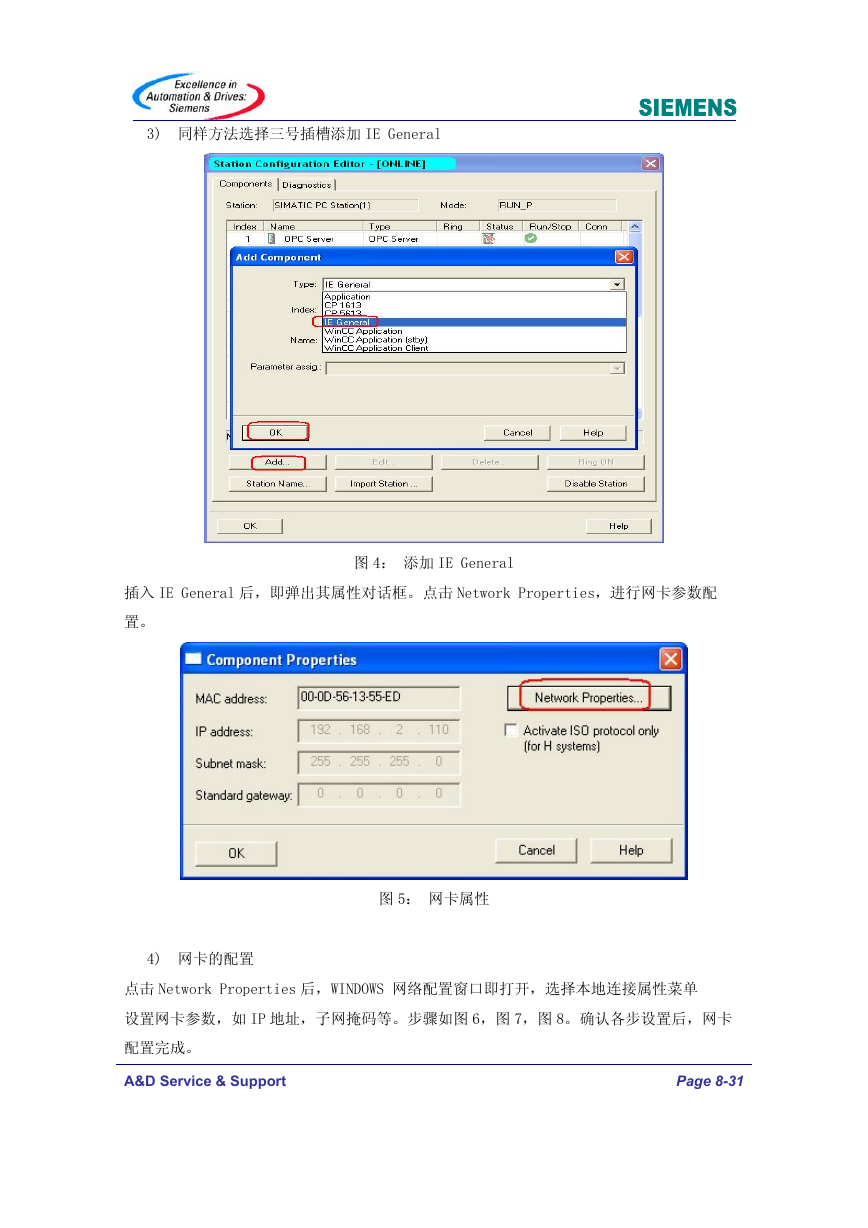

3) 同样方法选择三号插槽添加 IE General 图 4：添加 IE General 插入 IE General 后，即弹出其属性对话框。点击 Network Properties，进行网卡参数配置。图 5：网卡属性 4) 网卡的配置点击 Network Properties 后，WINDOWS 网络配置窗口即打开，选择本地连接属性菜单设置网卡参数，如 IP 地址，子网掩码等。步骤如图 6，图 7，图 8。确认各步设置后，网卡配置完成。 A&D Service & Support Page 8-31
