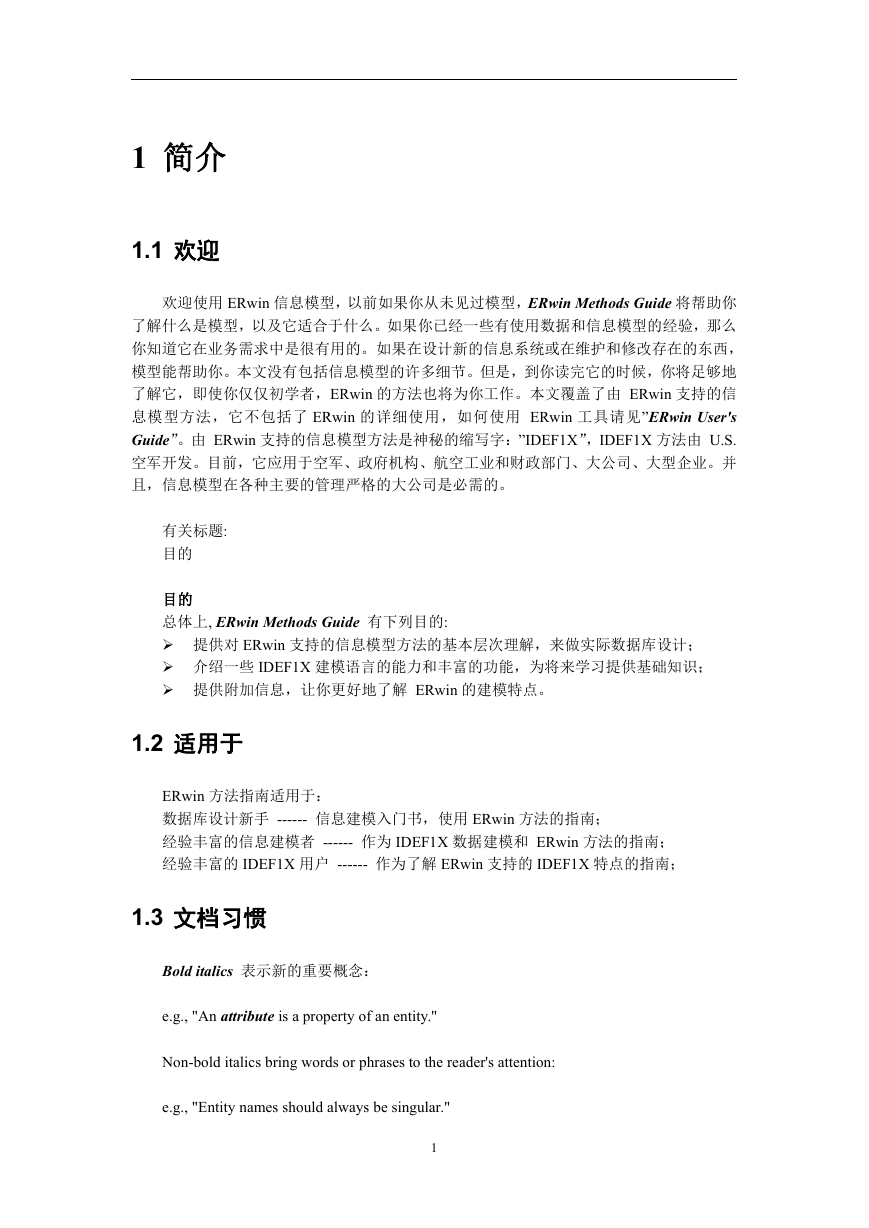

    1 简介 1.1 欢迎 欢迎使用 ERwin 信息模型，以前如果你从未见过模型，ERwin Methods Guide 将帮助你 了解什么是模型，以及它适合于什么。如果你已经一些有使用数据和信息模型的经验，那么 你知道它在业务需求中是很有用的。如果在设计新的信息系统或在维护和修改存在的东西， 模型能帮助你。本文没有包括信息模型的许多细节。但是，到你读完它的时候，你将足够地 了解它，即使你仅仅初学者，ERwin 的方法也将为你工作。本文覆盖了由 ERwin 支持的信 息模型方法，它不包括了 ERwin 的详细使用，如何使用 ERwin 工具请见”ERwin User's Guide”。由 ERwin 支持的信息模型方法是神秘的缩写字：”IDEF1X”，IDEF1X 方法由 U.S. 空军开发。目前，它应用于空军、政府机构、航空工业和财政部门、大公司、大型企业。并 且，信息模型在各种主要的管理严格的大公司是必需的。 有关标题: 目的 目的 总体上, ERwin Methods Guide 有下列目的:  提供对 ERwin 支持的信息模型方法的基本层次理解，来做实际数据库设计；  介绍一些 IDEF1X 建模语言的能力和丰富的功能，为将来学习提供基础知识；  提供附加信息，让你更好地了解 ERwin 的建模特点。 1.2 适用于 ERwin 方法指南适用于： 数据库设计新手 ------ 信息建模入门书，使用 ERwin 方法的指南； 经验丰富的信息建模者 ------ 作为 IDEF1X 数据建模和 ERwin 方法的指南； 经验丰富的 IDEF1X 用户 ------ 作为了解 ERwin 支持的 IDEF1X 特点的指南； 1.3 文档习惯 Bold italics 表示新的重要概念： e.g., "An attribute is a property of an entity." Non-bold italics bring words or phrases to the reader's attention: e.g., "Entity names should always be singular." 1

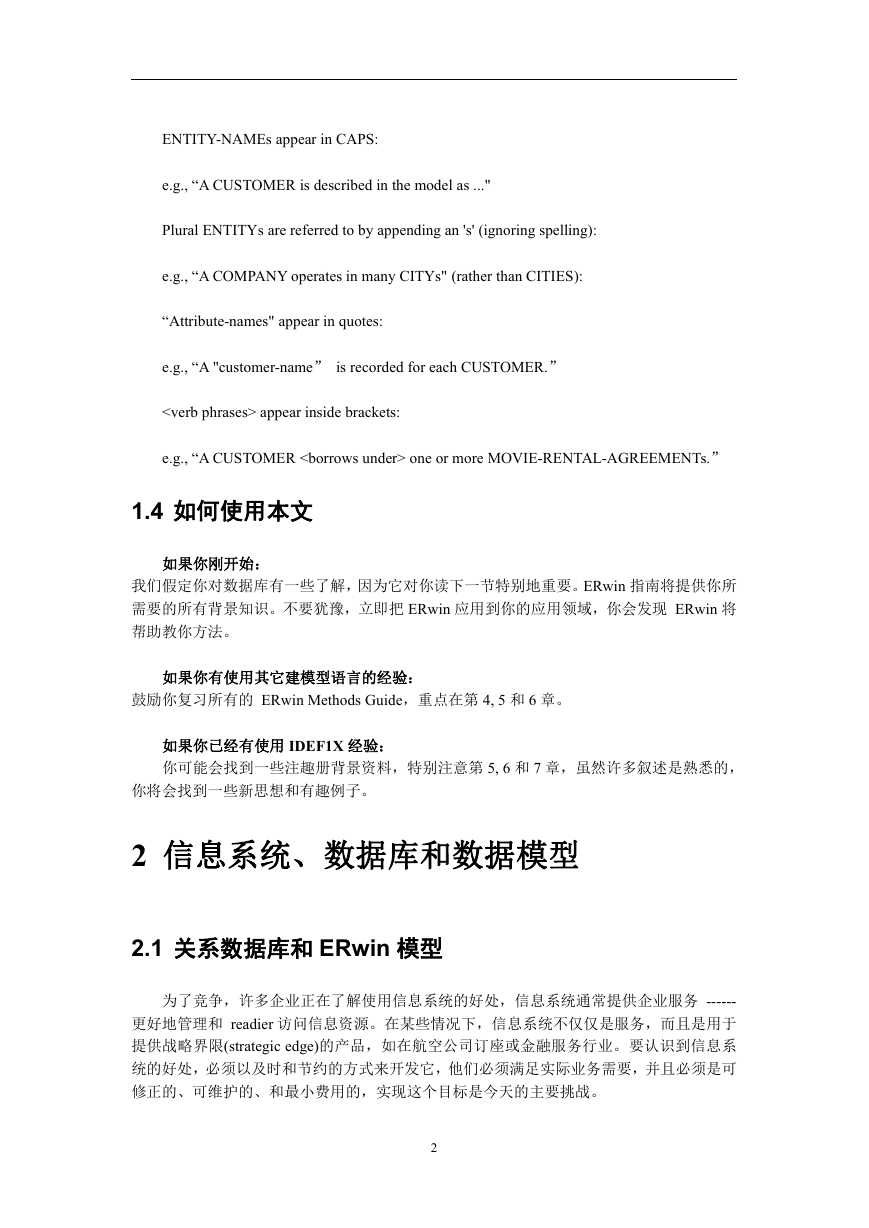

    ENTITY-NAMEs appear in CAPS: e.g., “A CUSTOMER is described in the model as ..." Plural ENTITYs are referred to by appending an 's' (ignoring spelling): e.g., “A COMPANY operates in many CITYs" (rather than CITIES): “Attribute-names" appear in quotes: e.g., “A "customer-name” is recorded for each CUSTOMER.” appear inside brackets: e.g., “A CUSTOMER one or more MOVIE-RENTAL-AGREEMENTs.” 1.4 如何使用本文 如果你刚开始： 我们假定你对数据库有一些了解，因为它对你读下一节特别地重要。ERwin 指南将提供你所 需要的所有背景知识。不要犹豫，立即把 ERwin 应用到你的应用领域，你会发现 ERwin 将 帮助教你方法。 如果你有使用其它建模型语言的经验： 鼓励你复习所有的 ERwin Methods Guide，重点在第 4, 5 和 6 章。 如果你已经有使用 IDEF1X 经验： 你可能会找到一些注趣册背景资料，特别注意第 5, 6 和 7 章，虽然许多叙述是熟悉的， 你将会找到一些新思想和有趣例子。 2 信息系统、数据库和数据模型 2.1 关系数据库和 ERwin 模型 为了竞争，许多企业正在了解使用信息系统的好处，信息系统通常提供企业服务 ------ 更好地管理和 readier 访问信息资源。在某些情况下，信息系统不仅仅是服务，而且是用于 提供战略界限(strategic edge)的产品，如在航空公司订座或金融服务行业。要认识到信息系 统的好处，必须以及时和节约的方式来开发它，他们必须满足实际业务需要，并且必须是可 修正的、可维护的、和最小费用的，实现这个目标是今天的主要挑战。 2

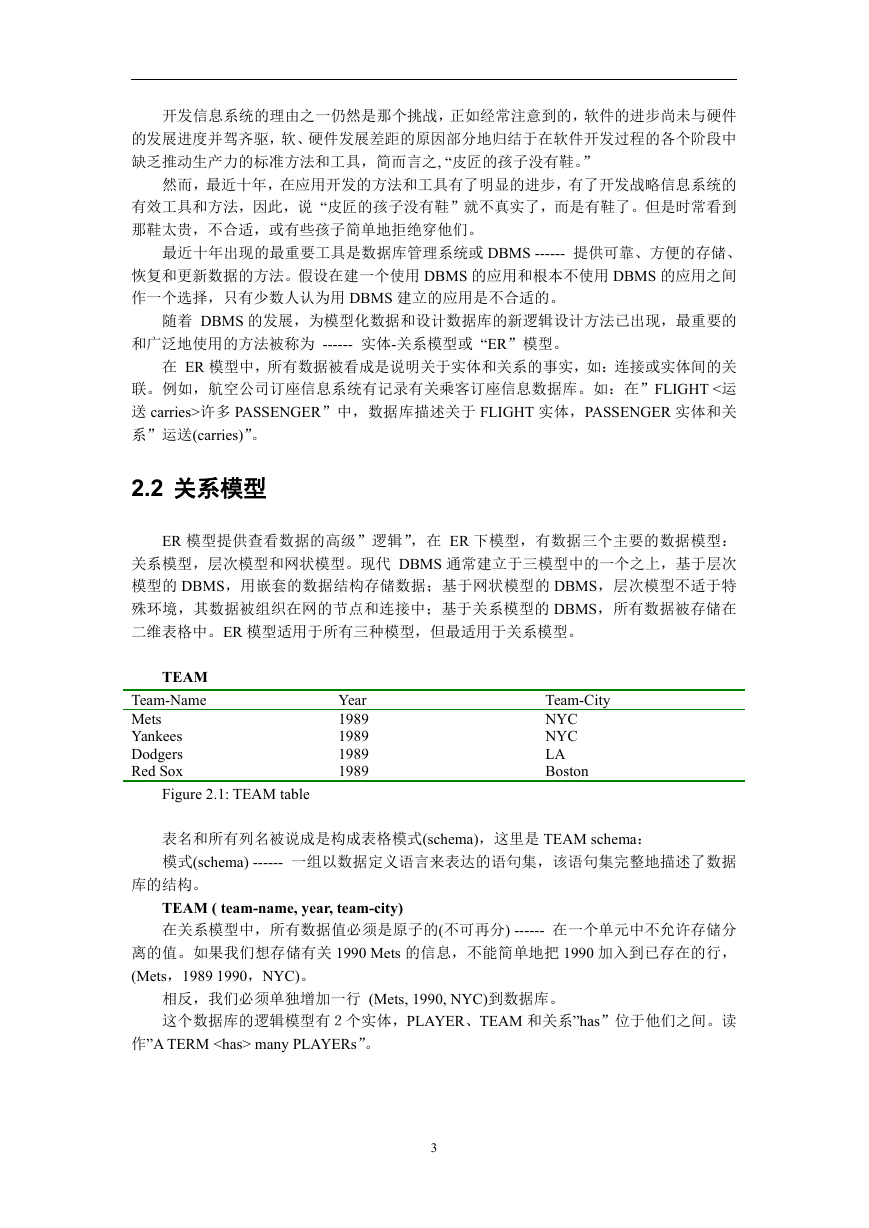

    开发信息系统的理由之一仍然是那个挑战，正如经常注意到的，软件的进步尚未与硬件 的发展进度并驾齐驱，软、硬件发展差距的原因部分地归结于在软件开发过程的各个阶段中 缺乏推动生产力的标准方法和工具，简而言之, “皮匠的孩子没有鞋。” 然而，最近十年，在应用开发的方法和工具有了明显的进步，有了开发战略信息系统的 有效工具和方法，因此，说 “皮匠的孩子没有鞋”就不真实了，而是有鞋了。但是时常看到 那鞋太贵，不合适，或有些孩子简单地拒绝穿他们。 最近十年出现的最重要工具是数据库管理系统或 DBMS ------ 提供可靠、方便的存储、 恢复和更新数据的方法。假设在建一个使用 DBMS 的应用和根本不使用 DBMS 的应用之间 作一个选择，只有少数人认为用 DBMS 建立的应用是不合适的。 随着 DBMS 的发展，为模型化数据和设计数据库的新逻辑设计方法已出现，最重要的 和广泛地使用的方法被称为 ------ 实体-关系模型或 “ER”模型。 在 ER 模型中，所有数据被看成是说明关于实体和关系的事实，如：连接或实体间的关 联。例如，航空公司订座信息系统有记录有关乘客订座信息数据库。如：在”FLIGHT <运 送 carries>许多 PASSENGER”中，数据库描述关于 FLIGHT 实体，PASSENGER 实体和关 系”运送(carries)”。 2.2 关系模型 ER 模型提供查看数据的高级”逻辑”，在 ER 下模型，有数据三个主要的数据模型： 关系模型，层次模型和网状模型。现代 DBMS 通常建立于三模型中的一个之上，基于层次 模型的 DBMS，用嵌套的数据结构存储数据；基于网状模型的 DBMS，层次模型不适于特 殊环境，其数据被组织在网的节点和连接中；基于关系模型的 DBMS，所有数据被存储在 二维表格中。ER 模型适用于所有三种模型，但最适用于关系模型。 TEAM Team-Name Mets Yankees Dodgers Red Sox Figure 2.1: TEAM table Year 1989 1989 1989 1989 Team-City NYC NYC LA Boston 表名和所有列名被说成是构成表格模式(schema)，这里是 TEAM schema： 模式(schema) ------ 一组以数据定义语言来表达的语句集，该语句集完整地描述了数据 库的结构。 TEAM ( team-name, year, team-city) 在关系模型中，所有数据值必须是原子的(不可再分) ------ 在一个单元中不允许存储分 离的值。如果我们想存储有关 1990 Mets 的信息，不能简单地把 1990 加入到已存在的行， (Mets，1989 1990，NYC)。 相反，我们必须单独增加一行 (Mets, 1990, NYC)到数据库。 这个数据库的逻辑模型有２个实体，PLAYER、TEAM 和关系”has”位于他们之间。读 作”A TERM many PLAYERs”。 3

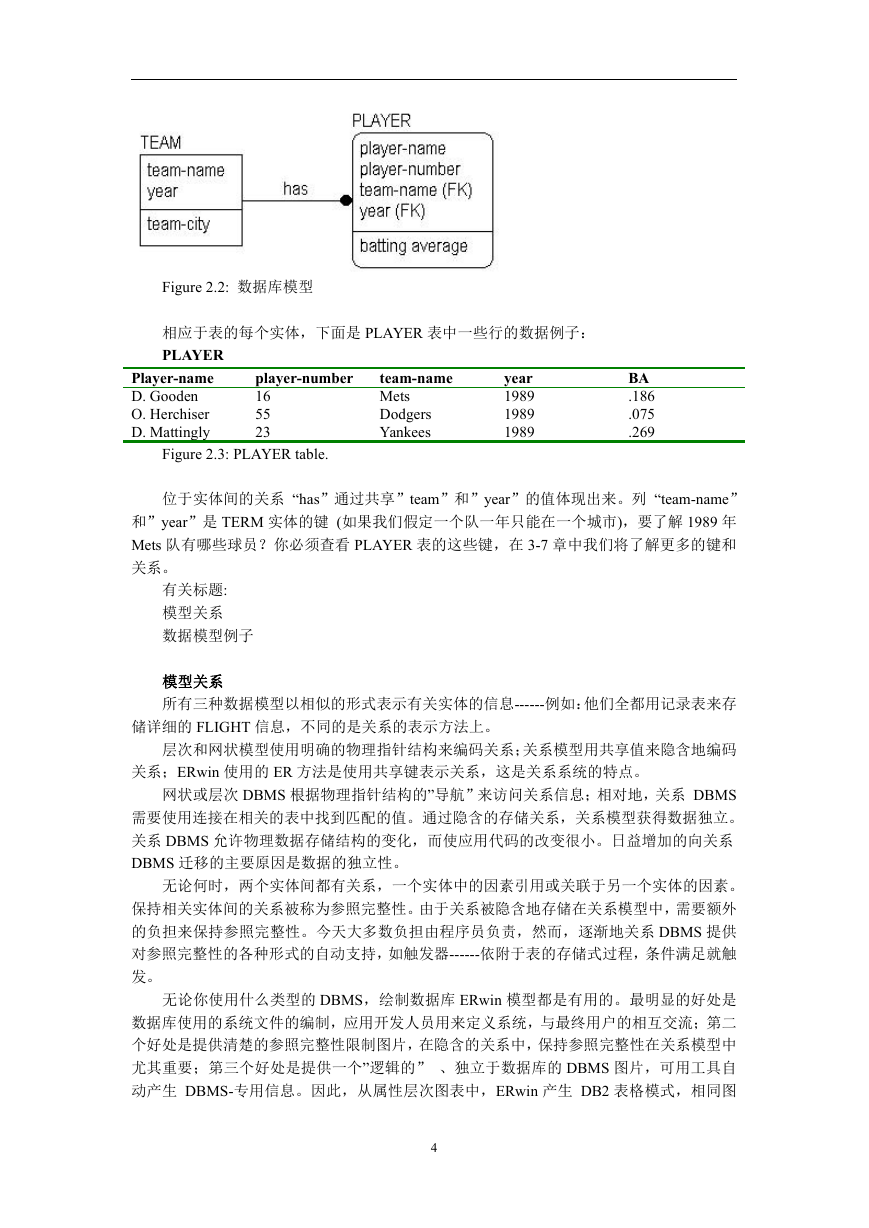

    Figure 2.2: 数据库模型 相应于表的每个实体，下面是 PLAYER 表中一些行的数据例子： PLAYER Player-name D. Gooden O. Herchiser D. Mattingly player-number 16 55 23 team-name Mets Dodgers Yankees year 1989 1989 1989 BA .186 .075 .269 Figure 2.3: PLAYER table. 位于实体间的关系 “has”通过共享”team”和”year”的值体现出来。列 “team-name” 和”year”是 TERM 实体的键 (如果我们假定一个队一年只能在一个城市)，要了解 1989 年 Mets 队有哪些球员？你必须查看 PLAYER 表的这些键，在 3-7 章中我们将了解更多的键和 关系。 有关标题: 模型关系 数据模型例子 模型关系 所有三种数据模型以相似的形式表示有关实体的信息------例如：他们全都用记录表来存 储详细的 FLIGHT 信息，不同的是关系的表示方法上。 层次和网状模型使用明确的物理指针结构来编码关系；关系模型用共享值来隐含地编码 关系；ERwin 使用的 ER 方法是使用共享键表示关系，这是关系系统的特点。 网状或层次 DBMS 根据物理指针结构的”导航”来访问关系信息；相对地，关系 DBMS 需要使用连接在相关的表中找到匹配的值。通过隐含的存储关系，关系模型获得数据独立。 关系 DBMS 允许物理数据存储结构的变化，而使应用代码的改变很小。日益增加的向关系 DBMS 迁移的主要原因是数据的独立性。 无论何时，两个实体间都有关系，一个实体中的因素引用或关联于另一个实体的因素。 保持相关实体间的关系被称为参照完整性。由于关系被隐含地存储在关系模型中，需要额外 的负担来保持参照完整性。今天大多数负担由程序员负责，然而，逐渐地关系 DBMS 提供 对参照完整性的各种形式的自动支持，如触发器------依附于表的存储式过程，条件满足就触 发。 无论你使用什么类型的 DBMS，绘制数据库 ERwin 模型都是有用的。最明显的好处是 数据库使用的系统文件的编制，应用开发人员用来定义系统，与最终用户的相互交流；第二 个好处是提供清楚的参照完整性限制图片，在隐含的关系中，保持参照完整性在关系模型中 尤其重要；第三个好处是提供一个”逻辑的” 、独立于数据库的 DBMS 图片，可用工具自 动产生 DBMS-专用信息。因此，从属性层次图表中，ERwin 产生 DB2 表格模式，相同图 4

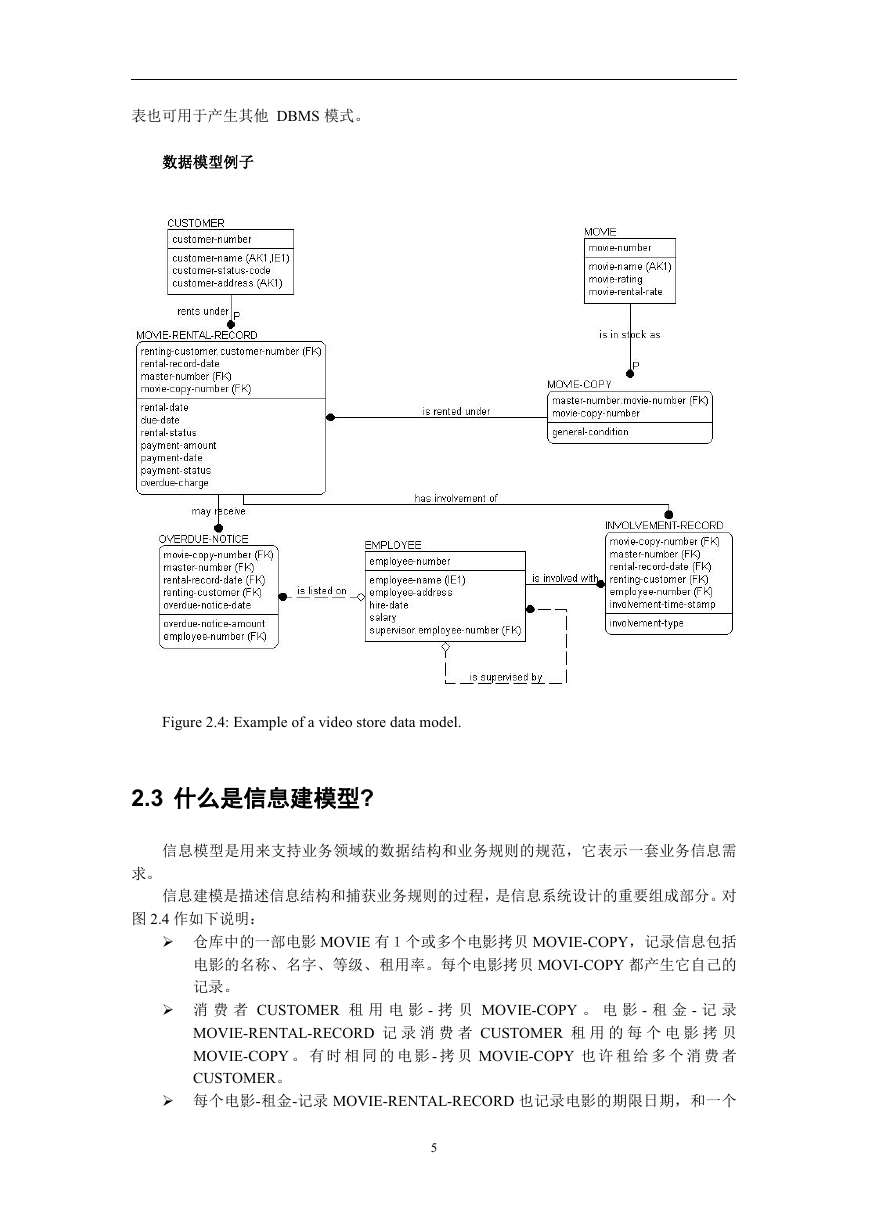

    表也可用于产生其他 DBMS 模式。 数据模型例子 Figure 2.4: Example of a video store data model. 2.3 什么是信息建模型? 信息模型是用来支持业务领域的数据结构和业务规则的规范，它表示一套业务信息需 求。 信息建模是描述信息结构和捕获业务规则的过程，是信息系统设计的重要组成部分。对 图 2.4 作如下说明：  仓库中的一部电影 MOVIE 有１个或多个电影拷贝 MOVIE-COPY，记录信息包括 电影的名称、名字、等级、租用率。每个电影拷贝 MOVI-COPY 都产生它自己的 记录。  消 费 者 CUSTOMER 租 用 电 影 - 拷 贝 MOVIE-COPY 。 电 影 - 租 金 - 记 录 MOVIE-RENTAL-RECORD 记 录 消 费 者 CUSTOMER 租 用 的 每 个 电 影 拷 贝 MOVIE-COPY 。 有 时 相 同 的 电 影 - 拷 贝 MOVIE-COPY 也 许 租 给 多 个 消 费 者 CUSTOMER。  每个电影-租金-记录 MOVIE-RENTAL-RECORD 也记录电影的期限日期，和一个 5
