51 单片机 AT89C52 与温度传感器芯片 DS18B20 例程 一、 概述 本例程由 AT89C52 和 DS18B20 构成测温系统，并提供源程序供读者参考. 其测量的温度精度达到 0.1 度，测量的温度的范围在－20 度到＋50 度之间，本 例程直接利用 P2 口和 P1 口输出对应的温度数字，读者很容易修改再用 4 位数 码管等显示部分显示出来，并且使用共阳极数码管显示温度值。 二、 电路图 C1 33pF C2 33pF C3 22uF X1 12M R1 10k 19 18 9 29 30 31 1 2 3 4 5 6 7 8 U1 XTAL1 XTAL2 RST PSEN ALE EA P1.0/T2 P1.1/T2EX P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 AT89C52 1 2 3 4 5 6 7 8 RN1 100 16 15 14 13 12 11 10 9 R2 4.7k P0.0/AD0 P0.1/AD1 P0.2/AD2 P0.3/AD3 P0.4/AD4 P0.5/AD5 P0.6/AD6 P0.7/AD7 P2.0/A8 P2.1/A9 P2.2/A10 P2.3/A11 P2.4/A12 P2.5/A13 P2.6/A14 P2.7/A15 P3.0/RXD P3.1/TXD P3.2/INT0 P3.3/INT1 P3.4/T0 P3.5/T1 P3.6/WR P3.7/RD 39 38 37 36 35 34 33 32 21 22 23 24 25 26 27 28 10 11 12 13 14 15 16 17 U2 VCC DQ GND 3 2 1 DS18B20 22.0 AT89S52 与 DS18B20 组成的测温系统原理图 三、 温度值对应关系举例 环境温度 Y 输出值（二进制，高 输出值（十进制） -40 -32 -16 -10 -8 -7 -2 -1 0 1 2 3 4 按此公式 1111111111111111-Y+1 位 低位） 11111101 10000000 当为负温度时,输出计算 11111110 00000000 11111111 00000000 11111111 01100000 11111111 10000000 11111111 10010000 11111111 11100000 11111111 11110000 00000000 00000000 00000000 00010000 00000000 00100000 00000000 00110000 00000000 01000000 0 16 32 48 64 输出显示值 （十进制）/16 40 32 16 10 8 7 2 1 0 1 2 3 4 

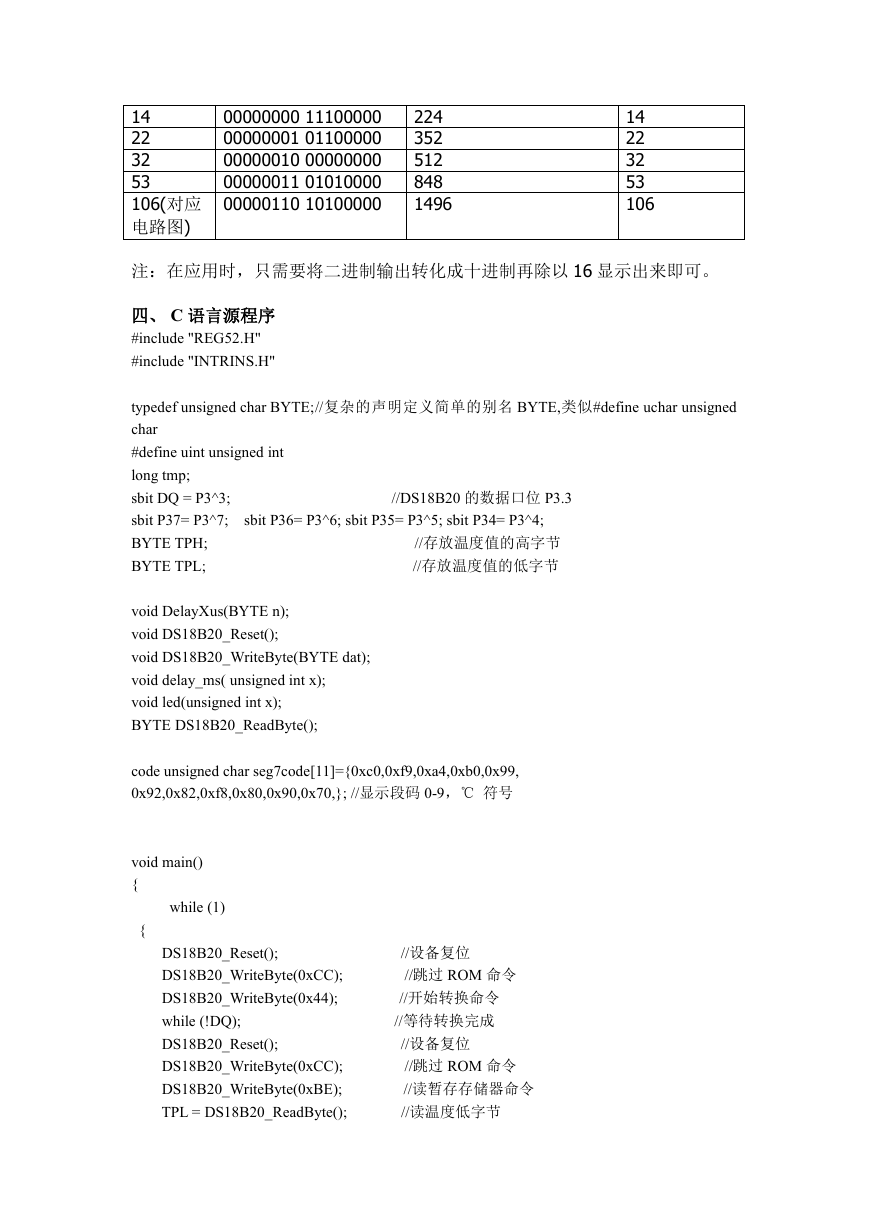

14 22 32 53 106(对应 电路图) 00000000 11100000 00000001 01100000 00000010 00000000 00000011 01010000 00000110 10100000 224 352 512 848 1496 14 22 32 53 106 注：在应用时，只需要将二进制输出转化成十进制再除以 16 显示出来即可。 四、 C 语言源程序 #include "REG52.H" #include "INTRINS.H" typedef unsigned char BYTE;//复杂的声明定义简单的别名 BYTE,类似#define uchar unsigned char #define uint unsigned int long tmp; sbit DQ = P3^3; sbit P37= P3^7; BYTE TPH; BYTE TPL; //存放温度值的高字节 //存放温度值的低字节 sbit P36= P3^6; sbit P35= P3^5; sbit P34= P3^4; //DS18B20 的数据口位 P3.3 void DelayXus(BYTE n); void DS18B20_Reset(); void DS18B20_WriteByte(BYTE dat); void delay_ms( unsigned int x); void led(unsigned int x); BYTE DS18B20_ReadByte(); code unsigned char seg7code[11]={0xc0,0xf9,0xa4,0xb0,0x99, 0x92,0x82,0xf8,0x80,0x90,0x70,}; //显示段码 0-9，℃ 符号 void main() { while (1) { DS18B20_Reset(); DS18B20_WriteByte(0xCC); DS18B20_WriteByte(0x44); while (!DQ); DS18B20_Reset(); DS18B20_WriteByte(0xCC); DS18B20_WriteByte(0xBE); TPL = DS18B20_ReadByte(); //设备复位 //跳过 ROM 命令 //开始转换命令 //等待转换完成 //设备复位 //跳过 ROM 命令 //读暂存存储器命令 //读温度低字节 

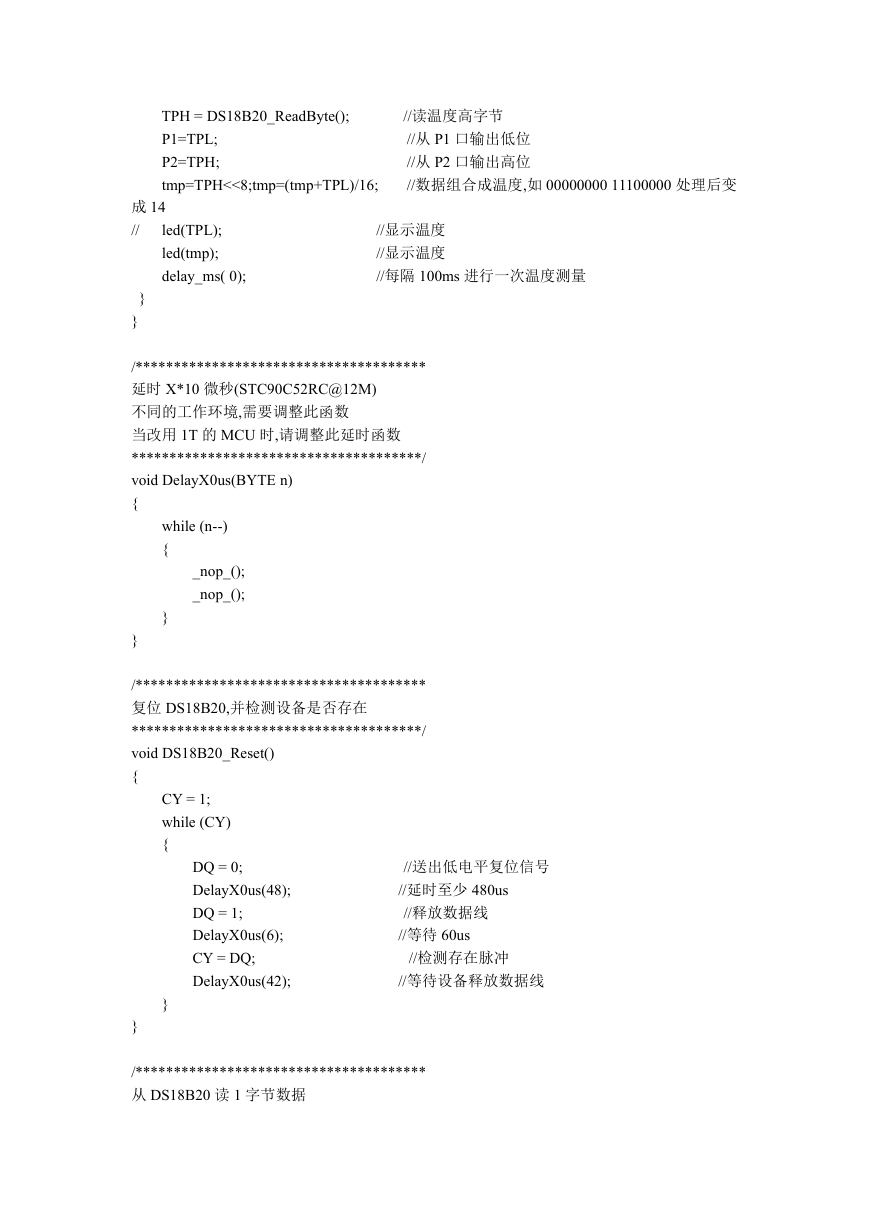

TPH = DS18B20_ReadByte(); P1=TPL; P2=TPH; tmp=TPH<<8;tmp=(tmp+TPL)/16; //读温度高字节 //从 P1 口输出低位 //从 P2 口输出高位 //数据组合成温度,如 00000000 11100000 处理后变 成 14 // led(TPL); led(tmp); delay_ms( 0); } } //显示温度 //显示温度 //每隔 100ms 进行一次温度测量 /************************************** 延时 X*10 微秒(STC90C52RC@12M) 不同的工作环境,需要调整此函数 当改用 1T 的 MCU 时,请调整此延时函数 **************************************/ void DelayX0us(BYTE n) { while (n--) { _nop_(); _nop_(); } } /************************************** 复位 DS18B20,并检测设备是否存在 **************************************/ void DS18B20_Reset() { CY = 1; while (CY) { DQ = 0; DelayX0us(48); DQ = 1; DelayX0us(6); CY = DQ; DelayX0us(42); } } //送出低电平复位信号 //延时至少 480us //释放数据线 //等待 60us //检测存在脉冲 //等待设备释放数据线 /************************************** 从 DS18B20 读 1 字节数据 

**************************************/ BYTE DS18B20_ReadByte() { BYTE i; BYTE dat = 0; for (i=0; i<8; i++) { dat >>= 1; DQ = 0; _nop_(); _nop_(); DQ = 1; _nop_(); _nop_(); if (DQ) dat |= 0x80; DelayX0us(6); } return dat; } //8 位计数器 //开始时间片 //延时等待 //准备接收 //接收延时 //读取数据 //等待时间片结束 /************************************** 向 DS18B20 写 1 字节数据 **************************************/ void DS18B20_WriteByte(BYTE dat) { char i; for (i=0; i<8; i++) { DQ = 0; _nop_(); _nop_(); dat >>= 1; DQ = CY; DelayX0us(6); DQ = 1; } } //8 位计数器 //开始时间片 //延时等待 //送出数据 //等待时间片结束 //恢复数据线 /************************************** 

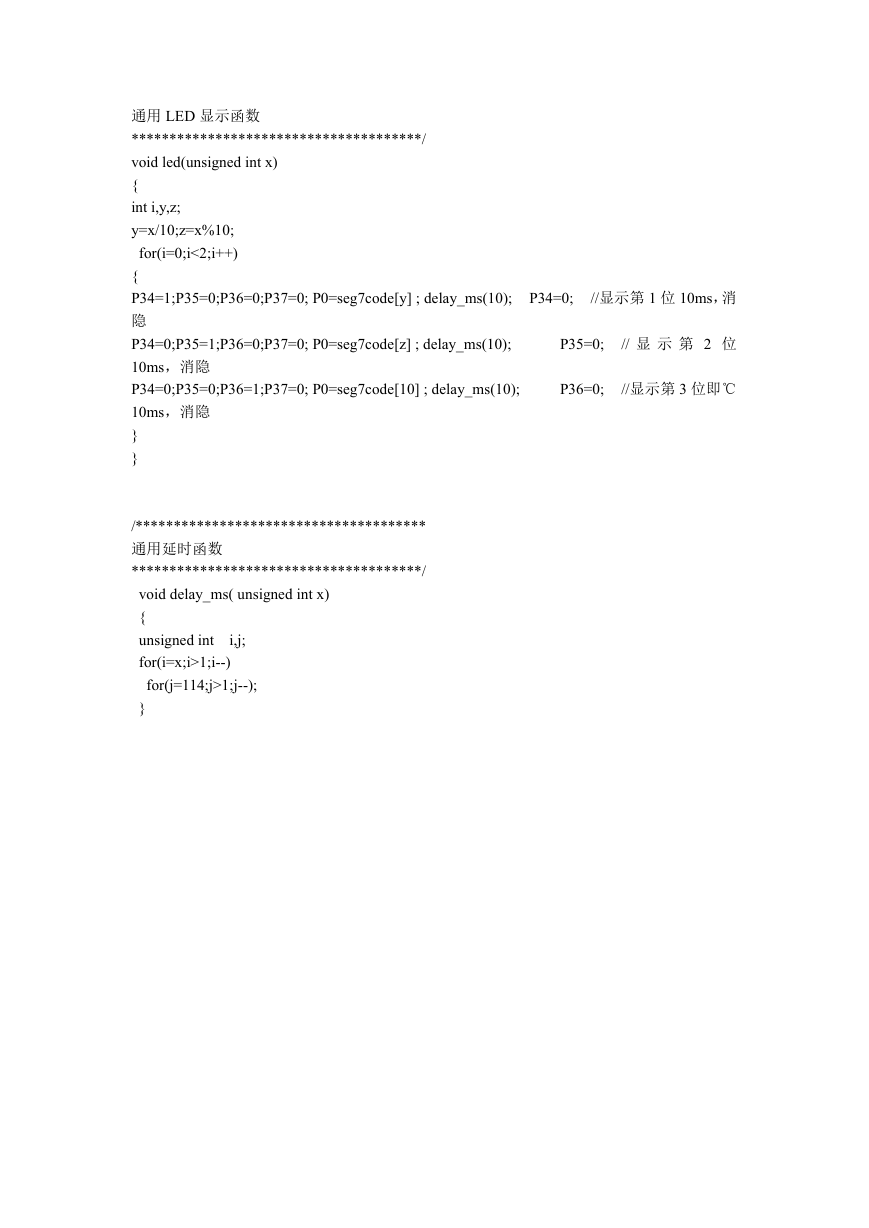

P34=0; //显示第 1 位 10ms，消 P35=0; // 显 示 第 2 位 P36=0; //显示第 3 位即℃ 通用 LED 显示函数 **************************************/ void led(unsigned int x) { int i,y,z; y=x/10;z=x%10; for(i=0;i<2;i++) { P34=1;P35=0;P36=0;P37=0; P0=seg7code[y] ; delay_ms(10); 隐 P34=0;P35=1;P36=0;P37=0; P0=seg7code[z] ; delay_ms(10); 10ms，消隐 P34=0;P35=0;P36=1;P37=0; P0=seg7code[10] ; delay_ms(10); 10ms，消隐 } } /************************************** 通用延时函数 **************************************/ void delay_ms( unsigned int x) { unsigned int for(i=x;i>1;i--) for(j=114;j>1;j--); i,j; }
