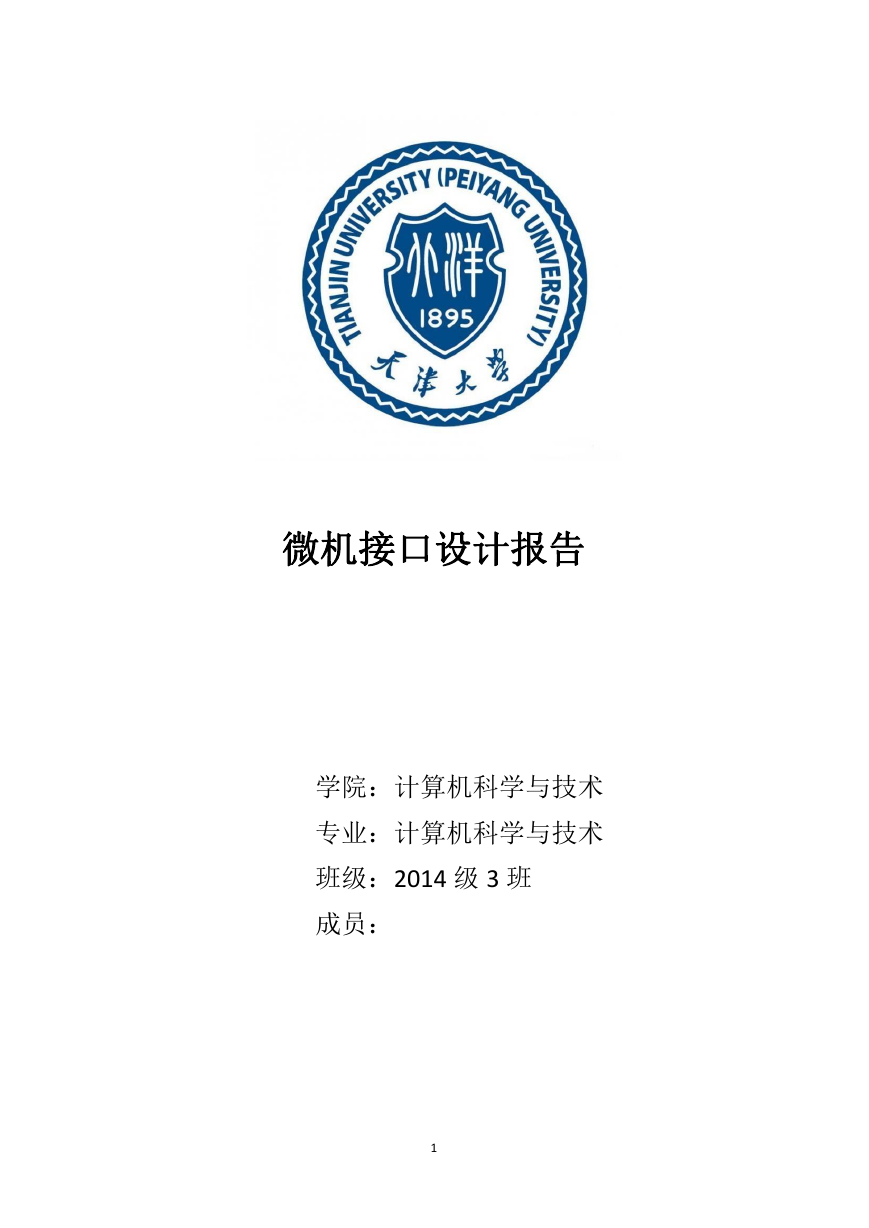

微机接口设计报告学院：计算机科学与技术专业：计算机科学与技术班级：2014 级 3 班成员： 1

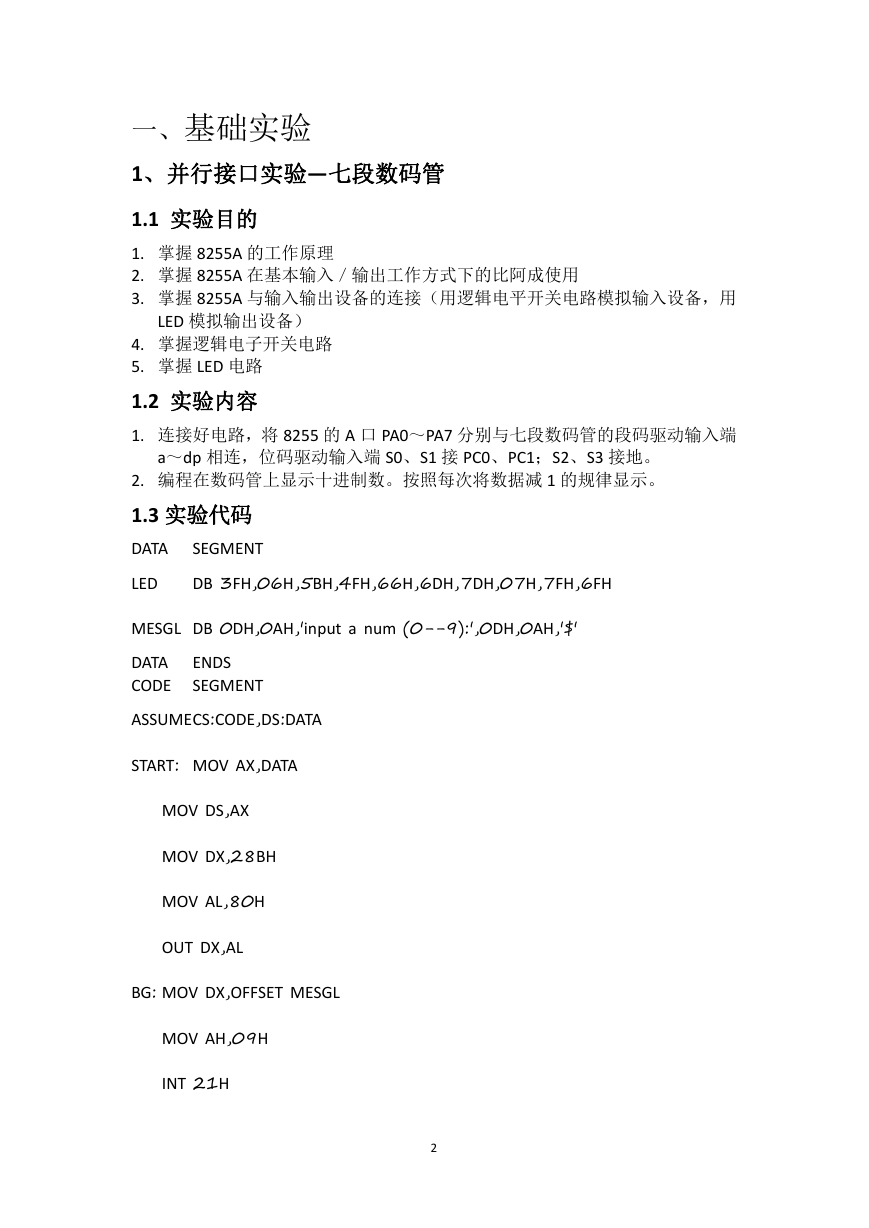

一、基础实验 1、并行接口实验—七段数码管 1.1 实验目的 1. 掌握 8255A 的工作原理 2. 掌握 8255A 在基本输入／输出工作方式下的比阿成使用 3. 掌握 8255A 与输入输出设备的连接（用逻辑电平开关电路模拟输入设备，用 LED 模拟输出设备） 4. 掌握逻辑电子开关电路 5. 掌握 LED 电路 1.2 实验内容 1. 连接好电路，将 8255 的 A 口 PA0～PA7 分别与七段数码管的段码驱动输入端 a～dp 相连，位码驱动输入端 S0、S1 接 PC0、PC1；S2、S3 接地。 2. 编程在数码管上显示十进制数。按照每次将数据减 1 的规律显示。 1.3 实验代码 DATA SEGMENT DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH LED ENDS SEGMENT MESGL DB 0DH,0AH,'input a num (0--9):',0DH,0AH,'$' DATA CODE ASSUMECS:CODE,DS:DATA START: MOV AX,DATA MOV DS,AX MOV DX,28BH MOV AL,80H OUT DX,AL BG: MOV DX,OFFSET MESGL MOV AH,09H INT 21H 2

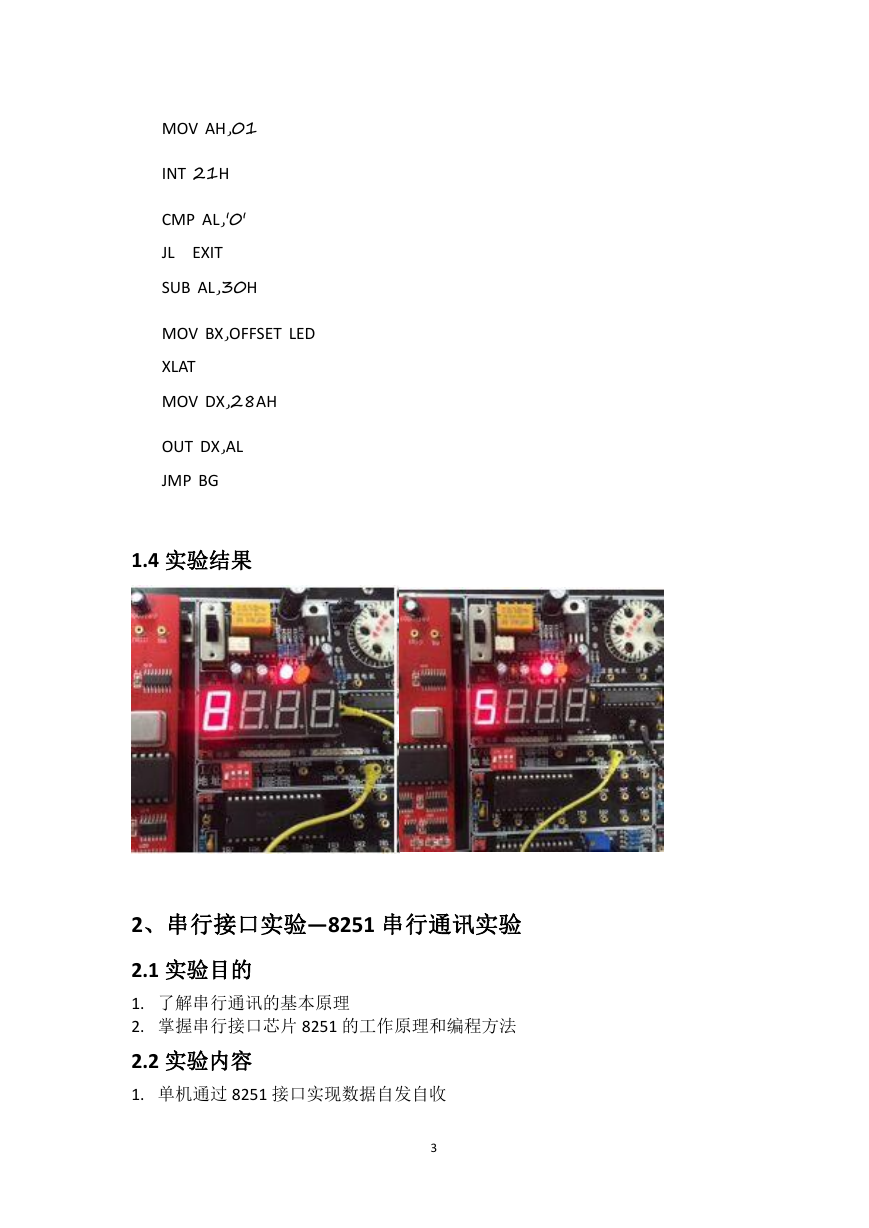

EXIT MOV AH,01 INT 21H CMP AL,'0' JL SUB AL,30H MOV BX,OFFSET LED XLAT MOV DX,28AH OUT DX,AL JMP BG 1.4 实验结果 2、串行接口实验—8251 串行通讯实验 2.1 实验目的 1. 了解串行通讯的基本原理 2. 掌握串行接口芯片 8251 的工作原理和编程方法 2.2 实验内容 1. 单机通过 8251 接口实现数据自发自收 3

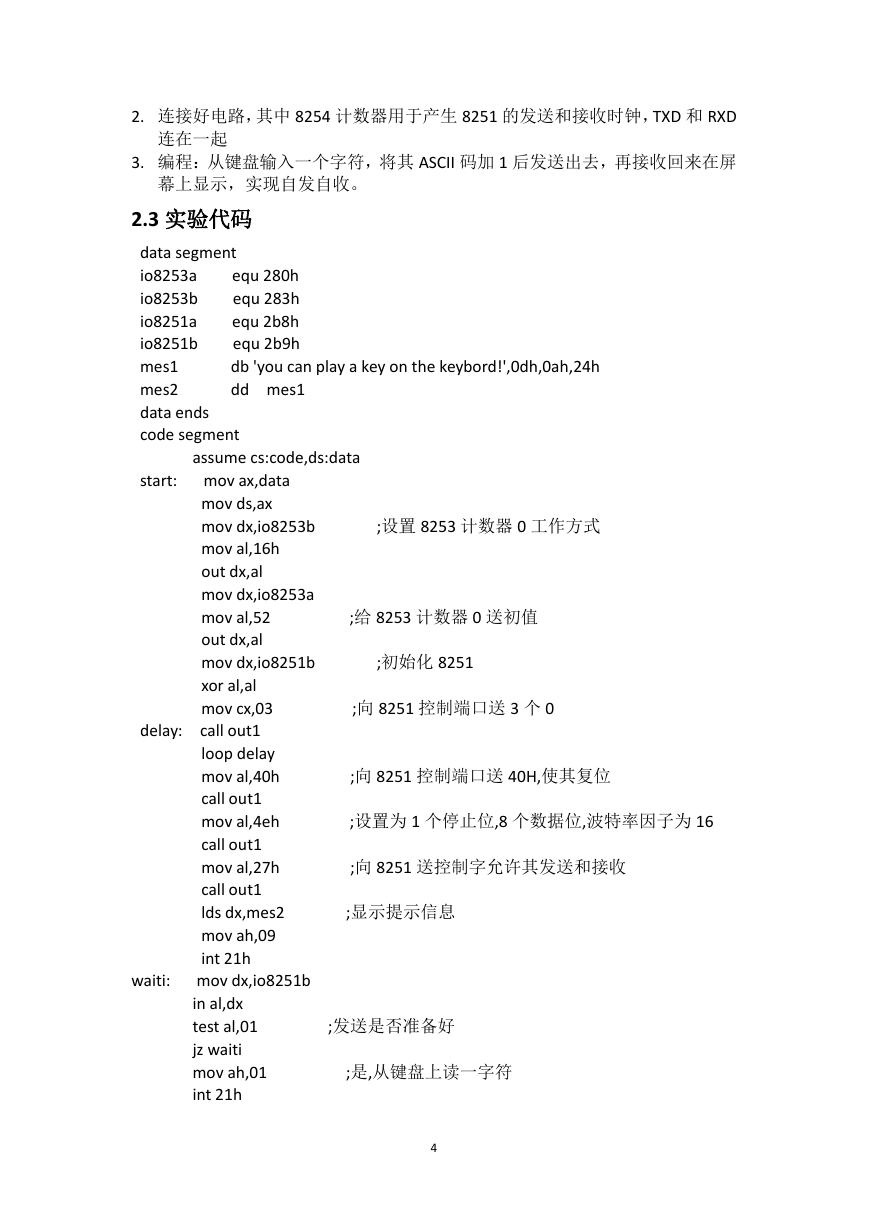

2. 连接好电路，其中 8254 计数器用于产生 8251 的发送和接收时钟，TXD 和 RXD 连在一起 3. 编程：从键盘输入一个字符，将其 ASCII 码加 1 后发送出去，再接收回来在屏幕上显示，实现自发自收。 2.3 实验代码 data segment io8253a io8253b io8251a io8251b mes1 mes2 data ends code segment assume cs:code,ds:data start: mov ax,data equ 280h equ 283h equ 2b8h equ 2b9h db 'you can play a key on the keybord!',0dh,0ah,24h dd mes1 delay: mov ds,ax mov dx,io8253b mov al,16h out dx,al mov dx,io8253a mov al,52 out dx,al mov dx,io8251b xor al,al mov cx,03 call out1 loop delay mov al,40h call out1 mov al,4eh call out1 mov al,27h call out1 lds dx,mes2 mov ah,09 int 21h in al,dx test al,01 jz waiti mov ah,01 int 21h ;设置 8253 计数器 0 工作方式 ;给 8253 计数器 0 送初值 ;初始化 8251 ;向 8251 控制端口送 3 个 0 ;向 8251 控制端口送 40H,使其复位 ;设置为 1 个停止位,8 个数据位,波特率因子为 16 ;向 8251 送控制字允许其发送和接收 ;显示提示信息 ;发送是否准备好 ;是,从键盘上读一字符 4 waiti: mov dx,io8251b

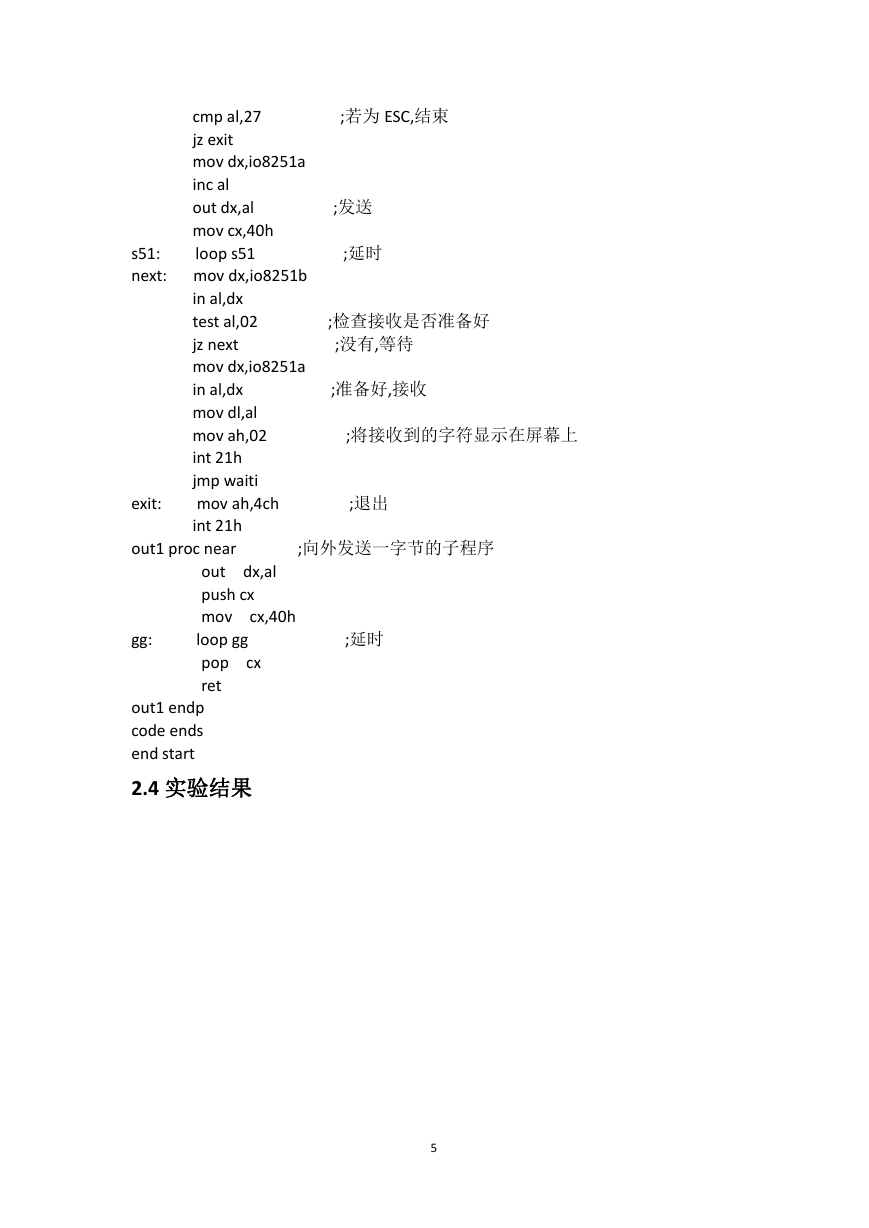

cmp al,27 jz exit mov dx,io8251a inc al out dx,al mov cx,40h loop s51 s51: next: mov dx,io8251b in al,dx test al,02 jz next mov dx,io8251a in al,dx mov dl,al mov ah,02 int 21h jmp waiti mov ah,4ch int 21h out1 proc near exit: cx,40h out dx,al push cx mov loop gg pop cx ret gg: out1 endp code ends end start 2.4 实验结果 ;若为 ESC,结束 ;发送 ;延时 ;检查接收是否准备好 ;没有,等待 ;准备好,接收 ;将接收到的字符显示在屏幕上 ;退出 ;向外发送一字节的子程序 ;延时 5

3、定时器实验 3.1 实验目的 1.掌握 8254 的基本工作原理和编程方法。 3.2 实验内容 1. 连接电路，将计数器 0、计数器 1 分别设置为方式 3，计数初值都设为 1000，用逻辑笔观察 OUT1 输出电平的变化（频率 1MHZ）。 2. 编程实现。 3.3 实验代码 CODE SEGMENT CS:CODE ASSUME START: MOV DX,283H MOV AL,00110110B OUT DX,AL MOV DX,280H MOV AX,1000 OUT DX,AL MOV AL,AH OUT DX,AL 6

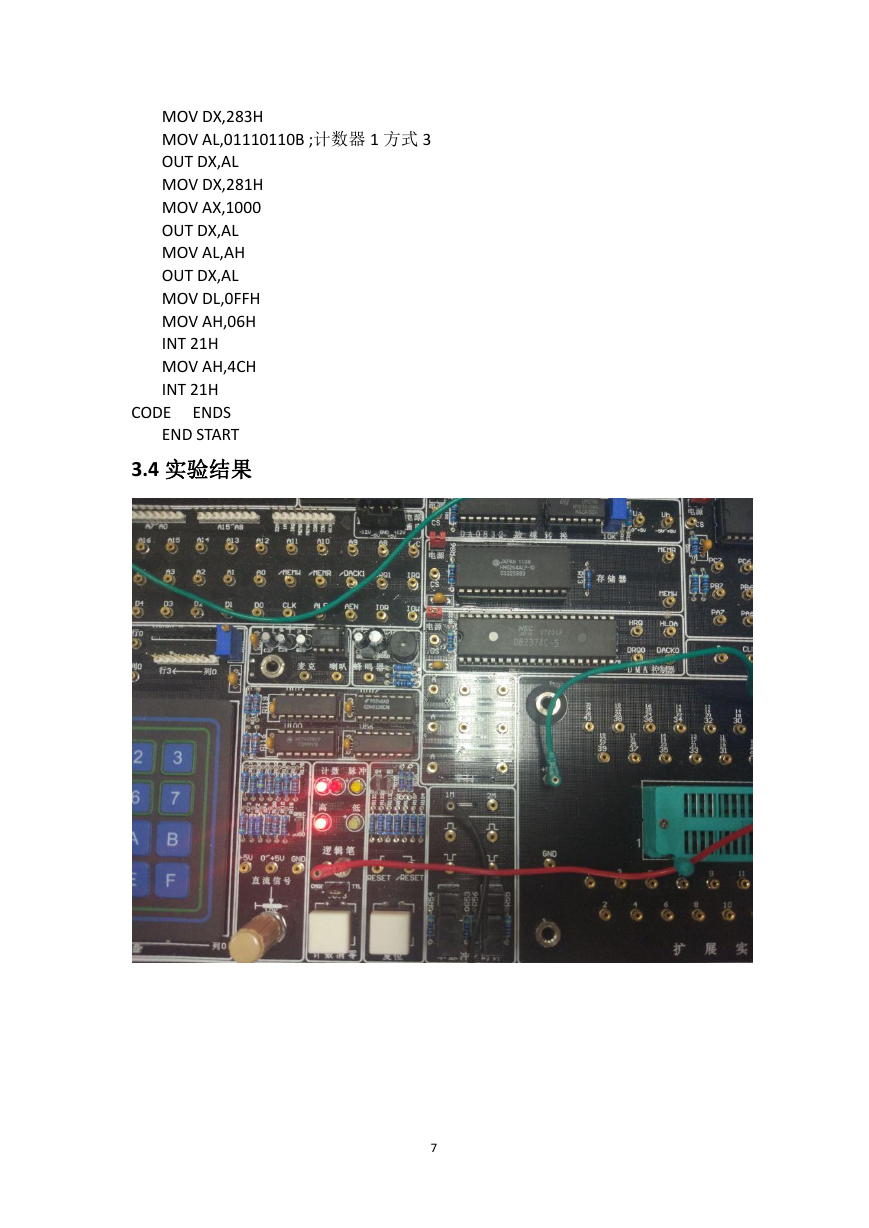

MOV DX,283H MOV AL,01110110B ;计数器 1 方式 3 OUT DX,AL MOV DX,281H MOV AX,1000 OUT DX,AL MOV AL,AH OUT DX,AL MOV DL,0FFH MOV AH,06H INT 21H MOV AH,4CH INT 21H CODE ENDS END START 3.4 实验结果 7

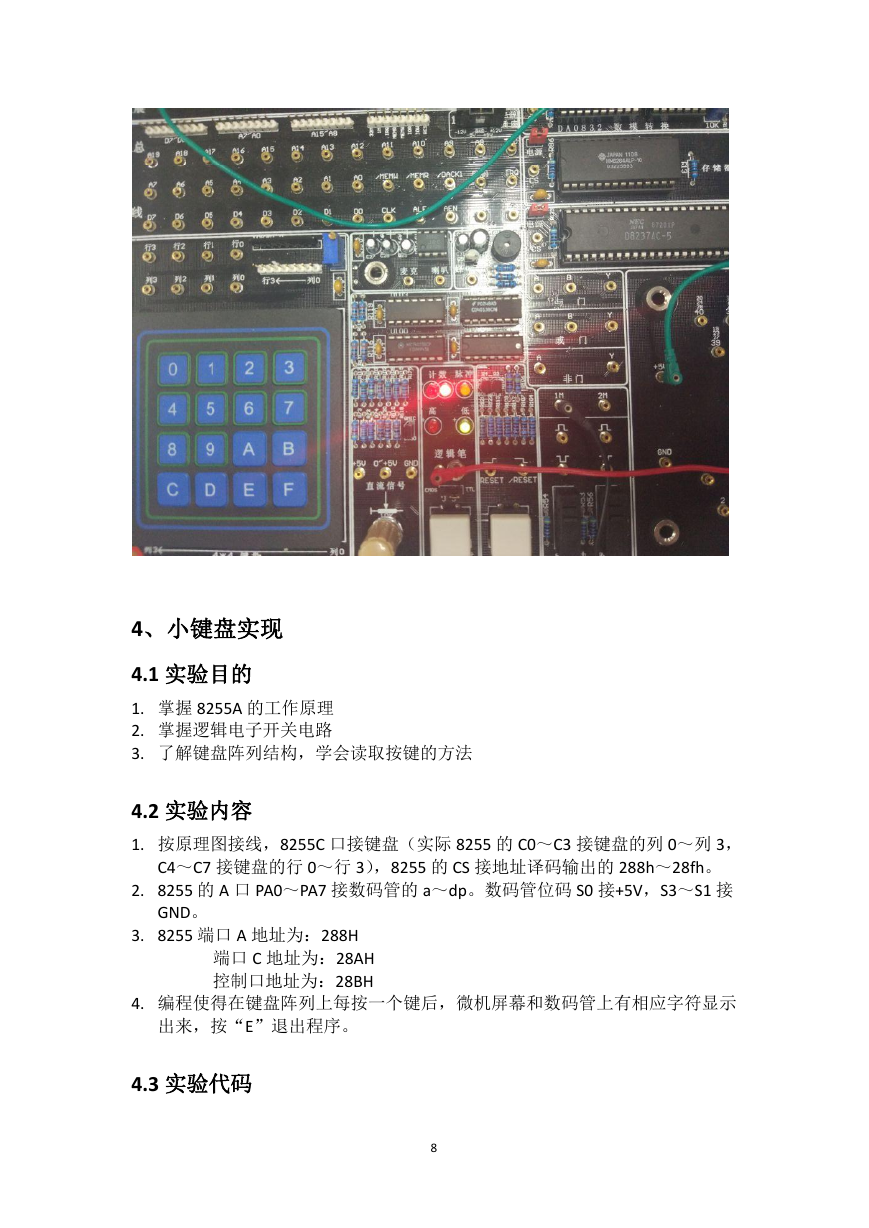

4、小键盘实现 4.1 实验目的 1. 掌握 8255A 的工作原理 2. 掌握逻辑电子开关电路 3. 了解键盘阵列结构，学会读取按键的方法 4.2 实验内容 1. 按原理图接线，8255C 口接键盘（实际 8255 的 C0～C3 接键盘的列 0～列 3， C4～C7 接键盘的行 0～行 3），8255 的 CS 接地址译码输出的 288h～28fh。 2. 8255 的 A 口 PA0～PA7 接数码管的 a～dp。数码管位码 S0 接+5V，S3～S1 接 GND。 3. 8255 端口 A 地址为：288H 端口 C 地址为：28AH 控制口地址为：28BH 4. 编程使得在键盘阵列上每按一个键后，微机屏幕和数码管上有相应字符显示出来，按“E”退出程序。 4.3 实验代码 8
