博达交换机console线序制作.doc

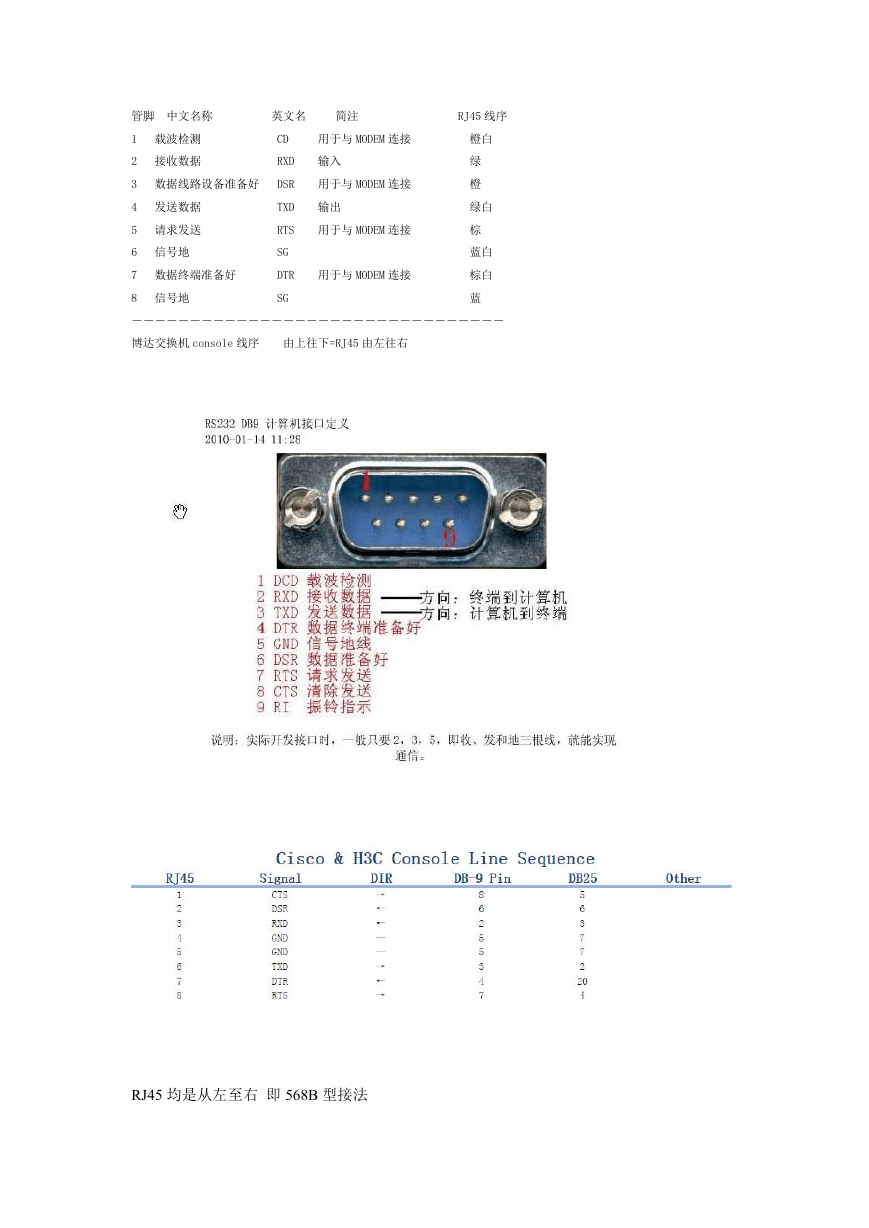

管脚 中文名称
英文名
简注
RJ45 线序
1 载波检测
2 接收数据
CD
用于与 MODEM 连接
RXD 输入
3 数据线路设备准备好 DSR 用于与 MODEM 连接
4 发送数据
5 请求发送
6 信号地
TXD 输出
RTS 用于与 MODEM 连接
SG
7 数据终端准备好
DTR 用于与 MODEM 连接
8 信号地
SG
橙白
绿
橙
绿白
棕
蓝白
棕白
蓝
--------------------------------
博达交换机 console 线序 由上往下=RJ45 由左往右
RJ45 均是从左至右 即 568B 型接法
