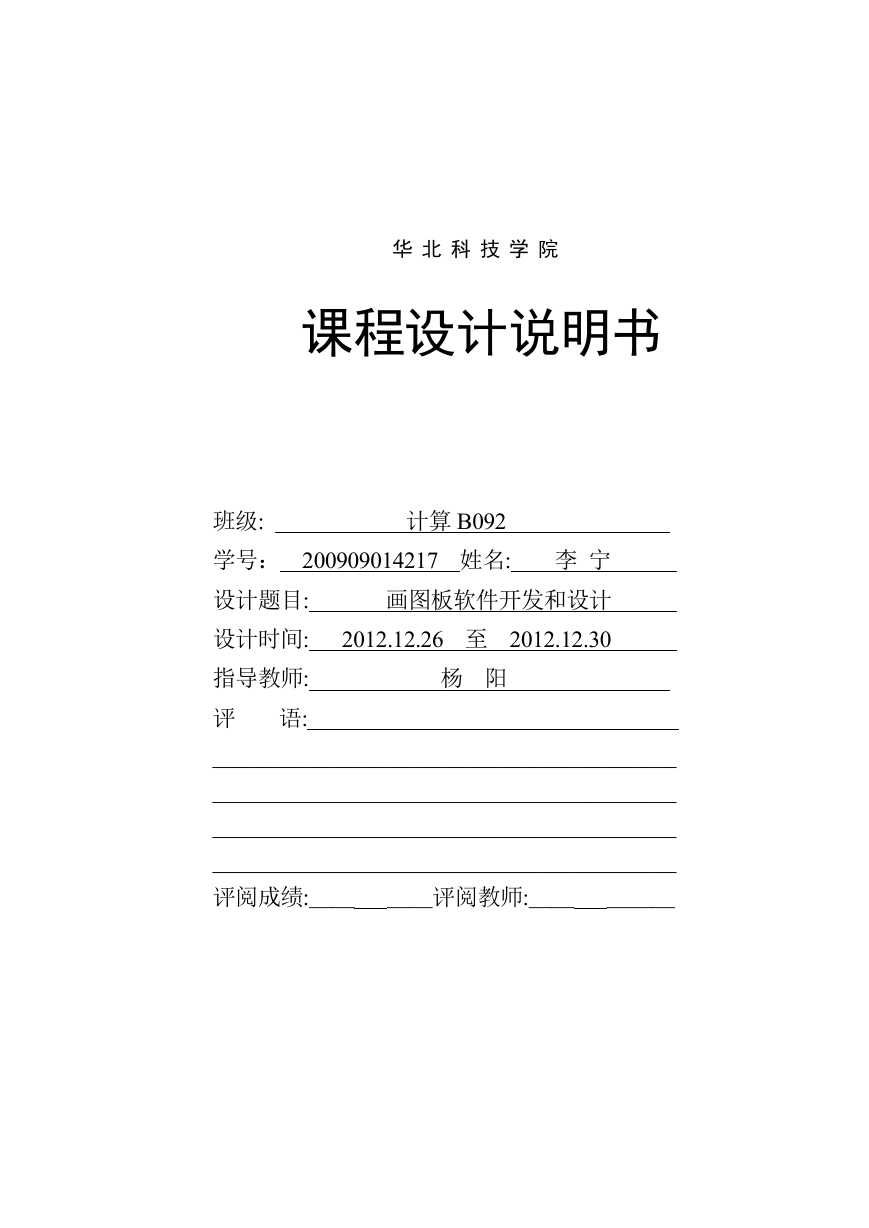

华北科技学院课程设计说明书计算 B092 班级: 学号： 200909014217 姓名: 李宁设计题目: 画图板软件开发和设计设计时间: 2012.12.26 至 2012.12.30 指导教师: 评语: _________________________________________ _________________________________________ _________________________________________ _________________________________________ 评阅成绩:＿＿＿＿评阅教师:＿＿＿＿＿杨阳

《Java 程序设计》课程设计报告目录 1 引言........................................................................................................................ 1 1.1 课程设计选题....................................................................................................1 1.2 课程设计的目的................................................................................................1 1.3 本选题的设计背景............................................................................................ 1 2 需求分析.................................................................................................................... 1 2.1 功能需求...........................................................................................................1 2.2 软件开发运行环境........................................................................................... 1 3 总体设计.................................................................................................................... 2 3.1 软件结构设计...................................................................................................2 3.1.1 结构设计.................................................................................................2 3.2 软件功能模块及主要类设计.............................................................................2 3.2.1 功能描述..................................................................................................2 3.2.2 总体结构图..............................................................................................3 3.2.3 主要类设计..............................................................................................3 4 详细设计与实现.........................................................................................................4 4.1 主界面.............................................................................................................. 4 4.1.1 主界面功能设计...................................................................................... 4 4.1.2 主界面设计..............................................................................................4 4.1.3 主界面主要代码...................................................................................... 5 4.2 菜单栏.............................................................................................................. 6 4.2.1 菜单栏功能设计...................................................................................... 6 4.2.2 菜单栏界面设计...................................................................................... 6 4.2.3 菜单栏主要代码...................................................................................... 9 4.3 工具栏............................................................................................................ 10 4.3.1 工具栏功能设计.................................................................................... 10 -II-

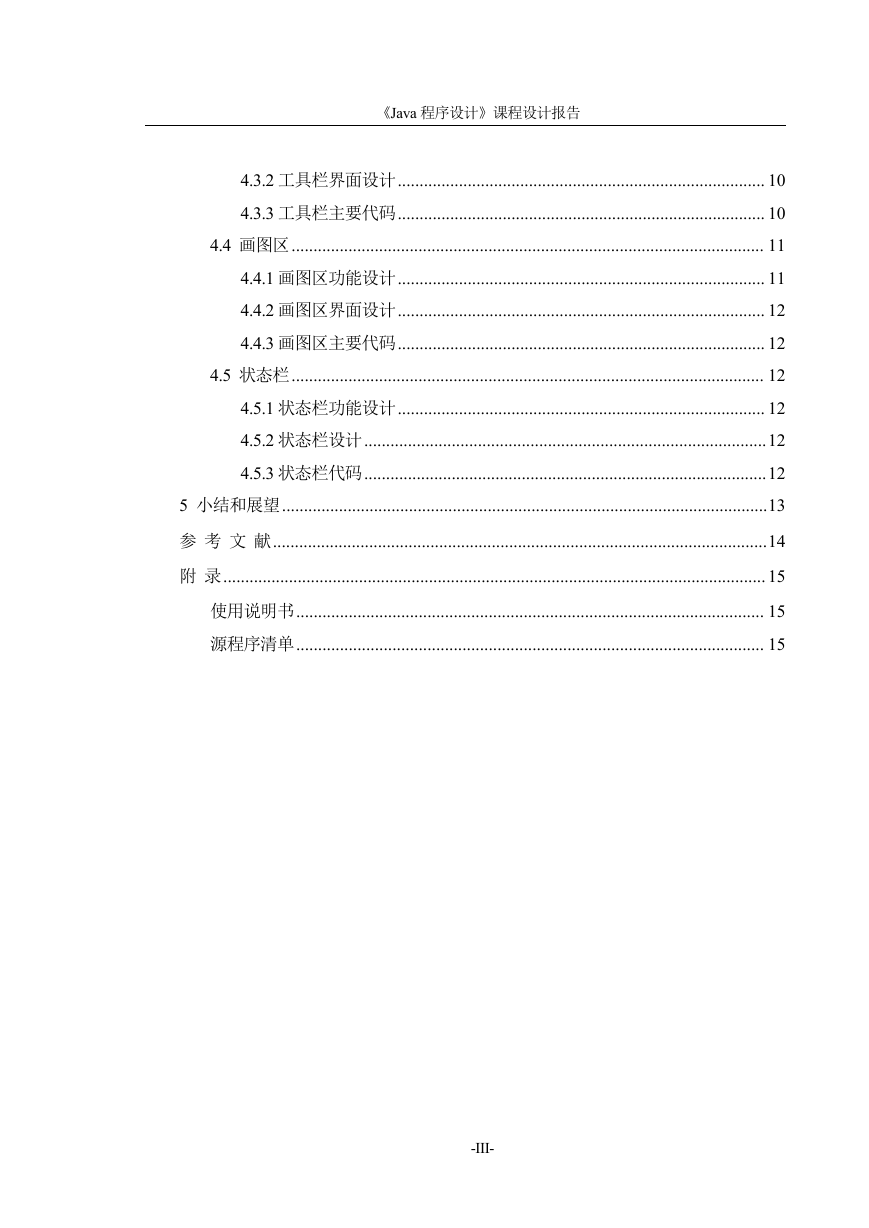

《Java 程序设计》课程设计报告 4.3.2 工具栏界面设计.................................................................................... 10 4.3.3 工具栏主要代码.................................................................................... 10 4.4 画图区............................................................................................................ 11 4.4.1 画图区功能设计.................................................................................... 11 4.4.2 画图区界面设计.................................................................................... 12 4.4.3 画图区主要代码.................................................................................... 12 4.5 状态栏............................................................................................................ 12 4.5.1 状态栏功能设计.................................................................................... 12 4.5.2 状态栏设计............................................................................................12 4.5.3 状态栏代码............................................................................................12 5 小结和展望...............................................................................................................13 参考文献.................................................................................................................14 附录............................................................................................................................ 15 使用说明书........................................................................................................... 15 源程序清单........................................................................................................... 15 -III-

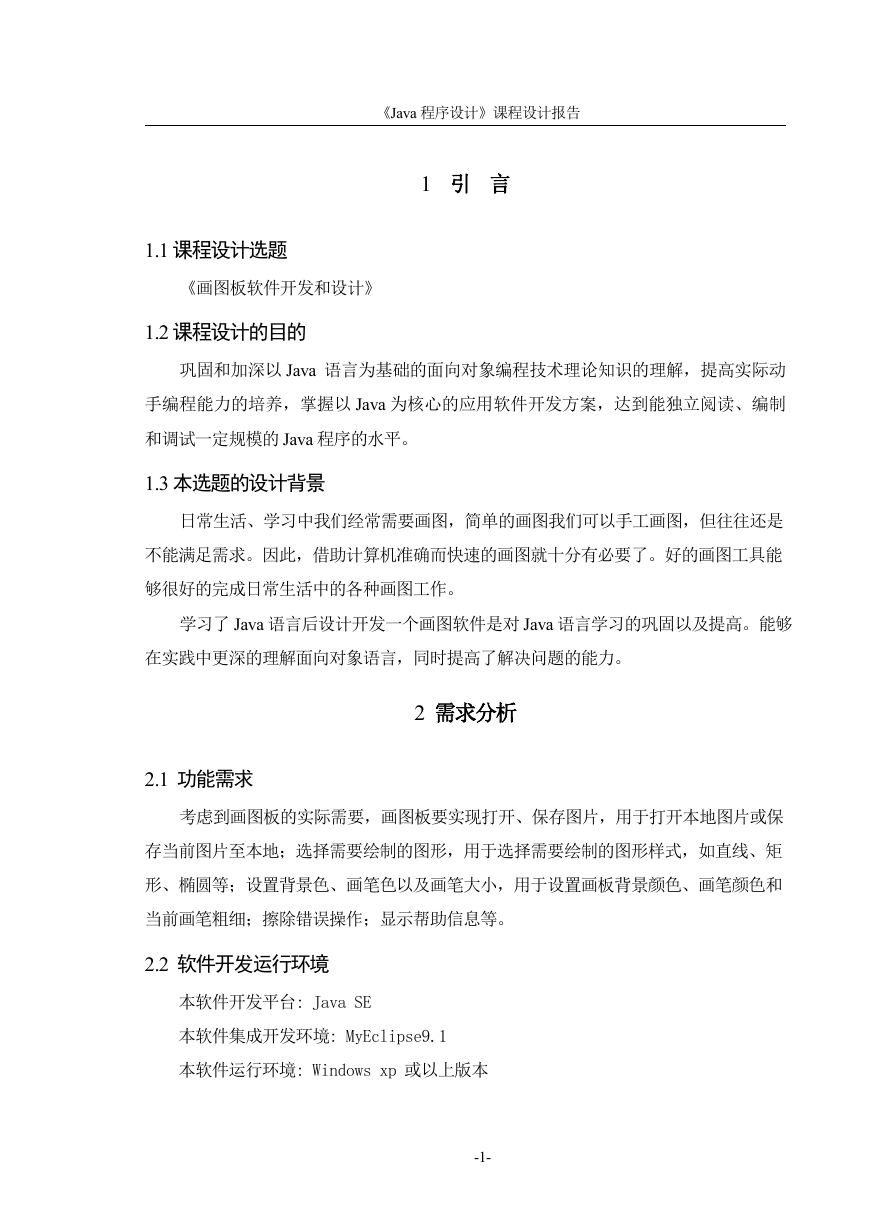

《Java 程序设计》课程设计报告 1 引言 1.1 课程设计选题《画图板软件开发和设计》 1.2 课程设计的目的巩固和加深以 Java 语言为基础的面向对象编程技术理论知识的理解，提高实际动手编程能力的培养，掌握以 Java 为核心的应用软件开发方案，达到能独立阅读、编制和调试一定规模的 Java 程序的水平。 1.3 本选题的设计背景日常生活、学习中我们经常需要画图，简单的画图我们可以手工画图，但往往还是不能满足需求。因此，借助计算机准确而快速的画图就十分有必要了。好的画图工具能够很好的完成日常生活中的各种画图工作。学习了 Java 语言后设计开发一个画图软件是对 Java 语言学习的巩固以及提高。能够在实践中更深的理解面向对象语言，同时提高了解决问题的能力。 2 需求分析 2.1 功能需求考虑到画图板的实际需要，画图板要实现打开、保存图片，用于打开本地图片或保存当前图片至本地；选择需要绘制的图形，用于选择需要绘制的图形样式，如直线、矩形、椭圆等；设置背景色、画笔色以及画笔大小，用于设置画板背景颜色、画笔颜色和当前画笔粗细；擦除错误操作；显示帮助信息等。 2.2 软件开发运行环境本软件开发平台: Java SE 本软件集成开发环境: MyEclipse9.1 本软件运行环境: Windows xp 或以上版本 -1-

《Java 程序设计》课程设计报告 3 总体设计 3.1 软件结构设计 3.1.1 结构设计 ① 菜单栏的设计及功能实现：菜单栏主要包括文件、编辑、设置、帮助等常见菜单。其中文件菜单有新建、打开、保存、另存为、退出等功能；编辑菜单有撤销、恢复等功能；设置菜单含有对画笔颜色、画笔大小等的设置功能；帮助菜单提供画图板的帮助信息。 ② 画图区的设计：对图片的编辑处理区。 ③ 工具栏的设计：根据实际需要选择不同的工具完成画图操作。 ④ 其他功能设计。 3.2 软件功能模块及主要类设计 3.2.1 功能描述本软件可以绘制日常生活、学习中的一般图形。软件主要有菜单栏、工具栏、画图区组成，菜单栏具有新建、打开、保存等常见的功能；工具栏可以选择用户需要的图形样式、设置参数、插入文本等操作；画图区就是简单绘图区域，用户在画图区可自由绘制图形。右击工具栏可设置工具是否可拖动。还可以根据不同的需要设置背景色，画笔大小、画笔颜色。能够在任意点添加文字并设置文字样式和字体。 -2-

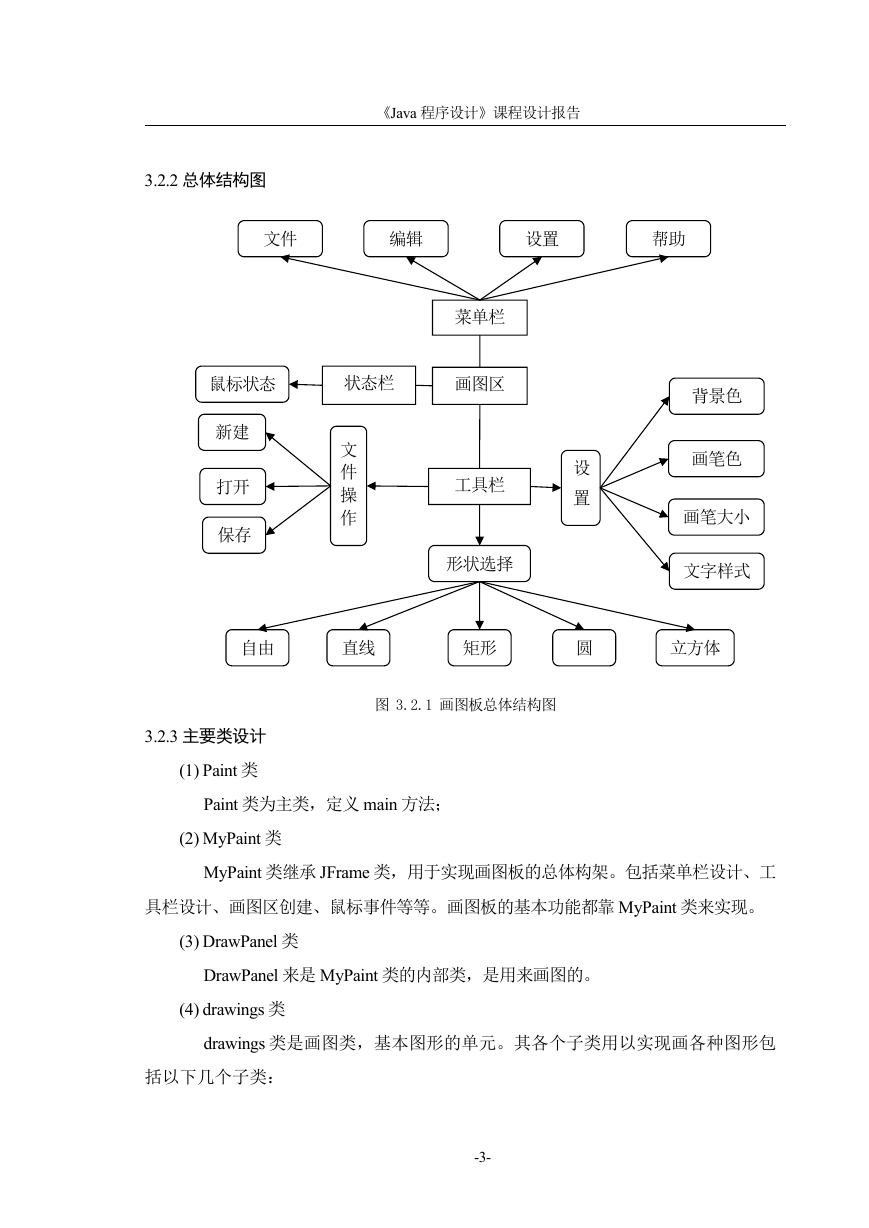

《Java 程序设计》课程设计报告 3.2.2 总体结构图文件编辑设置帮助菜单栏鼠标状态状态栏画图区新建打开保存文件操作设置工具栏形状选择背景色画笔色画笔大小文字样式自由直线矩形圆立方体图 3.2.1 画图板总体结构图 3.2.3 主要类设计 (1) Paint 类 Paint 类为主类，定义 main 方法； (2) MyPaint 类 MyPaint 类继承 JFrame 类，用于实现画图板的总体构架。包括菜单栏设计、工具栏设计、画图区创建、鼠标事件等等。画图板的基本功能都靠 MyPaint 类来实现。 (3) DrawPanel 类 DrawPanel 来是 MyPaint 类的内部类，是用来画图的。 (4) drawings 类 drawings 类是画图类，基本图形的单元。其各个子类用以实现画各种图形包括以下几个子类： -3-

《Java 程序设计》课程设计报告 1．Line 类：绘制直线； 2． Rect 类：绘制矩形； 3．fillRect：绘制实心矩形； 4．Oval 类：绘制椭圆； 5．fillOval 类：绘制实心椭圆； 6．Circle 类：绘制圆； 7．fillCircle 类：绘制实心圆； 8．RoundRect：绘制圆角矩形； 9．fillRoundRect 类：绘制实心圆角矩形； 10．Pencil 类：自由笔； 11． Rect3D 类：绘制 3D 矩形； 12．fillRect3D 类：绘制实现 3D 矩形； 13．Cube 类：绘制立方体； 14．Rubber 类：橡皮类； 15． Word 类：文本类； 4 详细设计与实现 4.1 主界面 4.1.1 主界面功能设计画图板的主界面分为菜单栏、工具栏、画图区、状态栏四部分。其中，菜单栏实现了图片的打开、新建、保存等操作；工具栏实现了画笔的各种操作；画图区实现了图片的操作面板；状态栏实现了显示鼠标当前状态。 4.1.2 主界面设计画图板的主界面如图所示，在主类中加载了系统风格，使其界面更为美观；为工具栏和工具栏按钮添加了颜色，使画图板颜色不单调；为画图板得主窗口设置图标，使画图板更有个性。在实现画图功能的基础上使其外观更为人性化。 -4-

《Java 程序设计》课程设计报告图 4.1.1 主界面图 4.1.3 主界面主要代码 ① 设置窗体图标： Toolkit kit=Toolkit.getDefaultToolkit(); Image image=kit.getImage("Icons/Title.jpg"); setIconImage(image); //设置窗体图标 //获取 Toolkit 实例 //获取图片 ② 加载系统风格： try { UIManager.setLookAndFeel(UIManager. getSystemLookAndFeelClassName()); //加载系统界面风格 } catch (Exception e){ } ③ 设置鼠标样式： setCursor(new Cursor(Cursor.HAND_CURSOR)); //设置画图板鼠标样式 ④ 背景色： setBackground(new Color(0,255,0)); -5-
