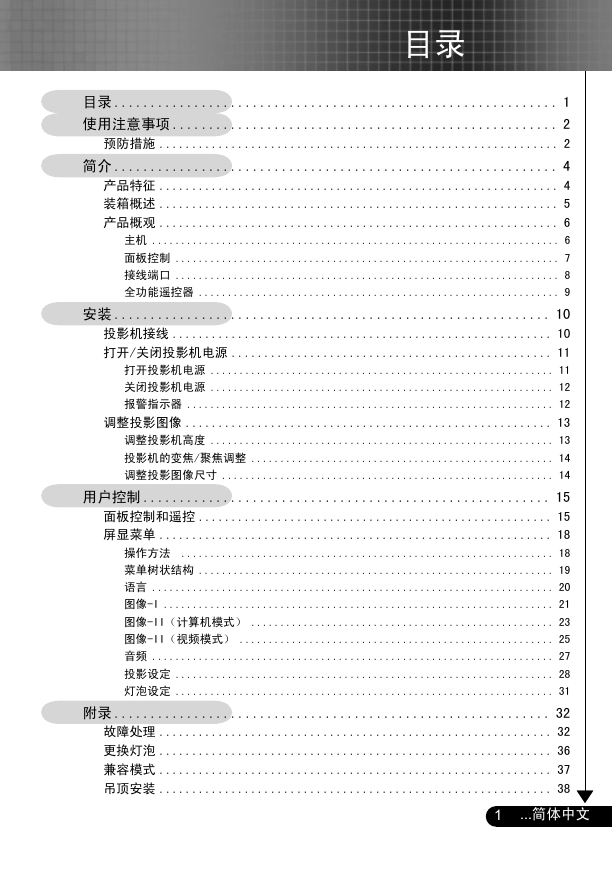

目录目录 ............................................................. 1 使用注意事项 ..................................................... 2 预防措施 ............................................................. 2 简介 ............................................................. 4 产品特征 ............................................................. 4 装箱概述 ............................................................. 5 产品概观 ............................................................. 6 主机 ...................................................................... 6 面板控制 .................................................................. 7 接线端口 .................................................................. 8 全功能遥控器 .............................................................. 9 安装 ............................................................ 10 投影机接线 .......................................................... 10 打开/关闭投影机电源 ................................................. 11 打开投影机电源 ........................................................... 11 关闭投影机电源 ........................................................... 12 报警指示器 ............................................................... 12 调整投影图像 ........................................................ 13 调整投影机高度 ........................................................... 13 投影机的变焦/聚焦调整 .................................................... 14 调整投影图像尺寸 ......................................................... 14 用户控制 ........................................................ 15 面板控制和遥控 ...................................................... 15 屏显菜单 ............................................................ 18 操作方法 ................................................................ 18 菜单树状结构 ............................................................. 19 语言 ..................................................................... 20 图像-I ................................................................... 21 图像-II（计算机模式） .................................................... 23 图像-II（视频模式） ...................................................... 25 音频 ..................................................................... 27 投影设定 ................................................................. 28 灯泡设定 ................................................................. 31 附录 ............................................................ 32 故障处理 ............................................................ 32 更换灯泡 ............................................................ 36 兼容模式 ............................................................ 37 吊顶安装 ............................................................ 38 1 ...简体中文

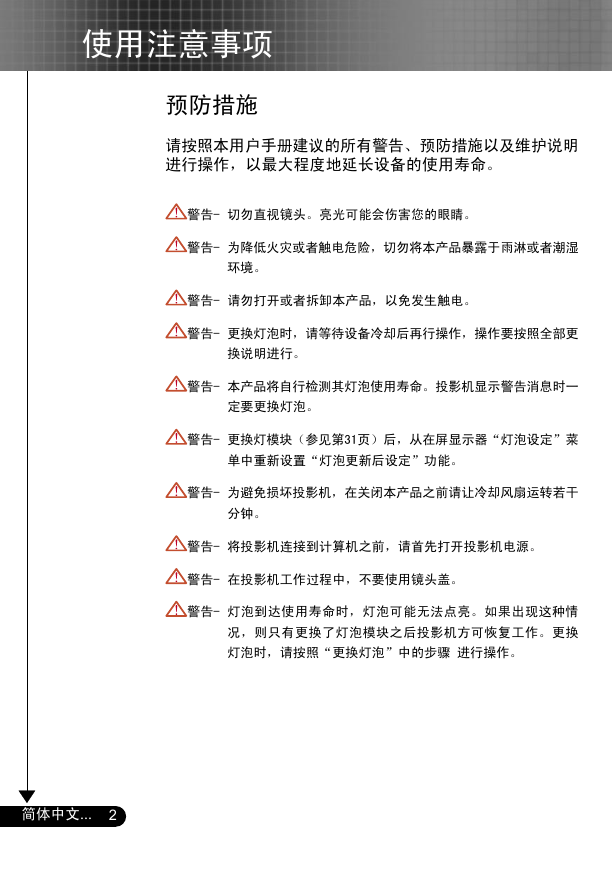

使用注意事项预防措施请按照本用户手册建议的所有警告、预防措施以及维护说明进行操作，以最大程度地延长设备的使用寿命。警告- 切勿直视镜头。亮光可能会伤害您的眼睛。警告- 为降低火灾或者触电危险，切勿将本产品暴露于雨淋或者潮湿环境。警告- 请勿打开或者拆卸本产品，以免发生触电。警告- 更换灯泡时，请等待设备冷却后再行操作，操作要按照全部更换说明进行。警告- 本产品将自行检测其灯泡使用寿命。投影机显示警告消息时一定要更换灯泡。警告- 更换灯模块（参见第31页）后，从在屏显示器“灯泡设定”菜单中重新设置“灯泡更新后设定”功能。警告- 为避免损坏投影机，在关闭本产品之前请让冷却风扇运转若干分钟。警告- 将投影机连接到计算机之前，请首先打开投影机电源。警告- 在投影机工作过程中，不要使用镜头盖。警告- 灯泡到达使用寿命时，灯泡可能无法点亮。如果出现这种情况，则只有更换了灯泡模块之后投影机方可恢复工作。更换灯泡时，请按照“更换灯泡”中的步骤进行操作。简体中文... 2

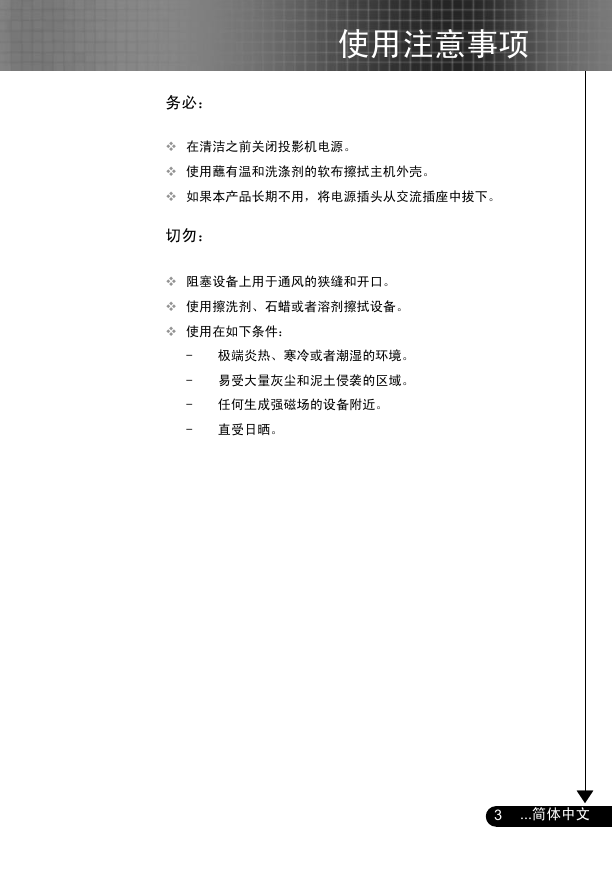

使用注意事项务必：  在清洁之前关闭投影机电源。  使用蘸有温和洗涤剂的软布擦拭主机外壳。  如果本产品长期不用，将电源插头从交流插座中拔下。切勿：  阻塞设备上用于通风的狭缝和开口。  使用擦洗剂、石蜡或者溶剂擦拭设备。  使用在如下条件： - 极端炎热、寒冷或者潮湿的环境。 - 易受大量灰尘和泥土侵袭的区域。 - 任何生成强磁场的设备附近。 - 直受日晒。 3 ...简体中文

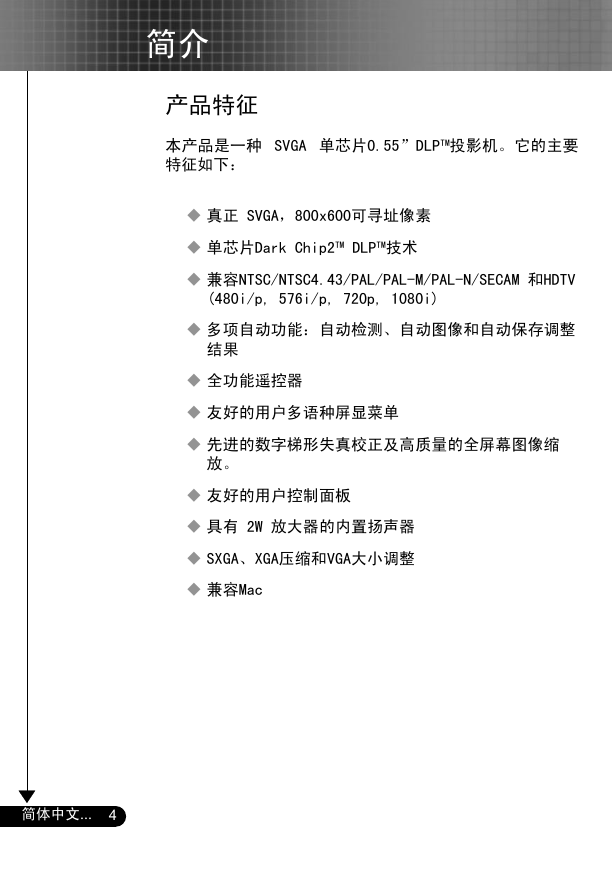

简介产品特征本产品是一种 SVGA 单芯片0.55”DLPTM投影机。它的主要特征如下：  真正 SVGA，800x600可寻址像素  单芯片Dark Chip2TM DLPTM技术  兼容NTSC/NTSC4.43/PAL/PAL-M/PAL-N/SECAM 和HDTV (480i/p, 576i/p, 720p, 1080i)  多项自动功能：自动检测、自动图像和自动保存调整结果  全功能遥控器  友好的用户多语种屏显菜单  先进的数字梯形失真校正及高质量的全屏幕图像缩放。  友好的用户控制面板  具有 2W 放大器的内置扬声器  SXGA、XGA压缩和VGA大小调整  兼容Mac 简体中文... 4

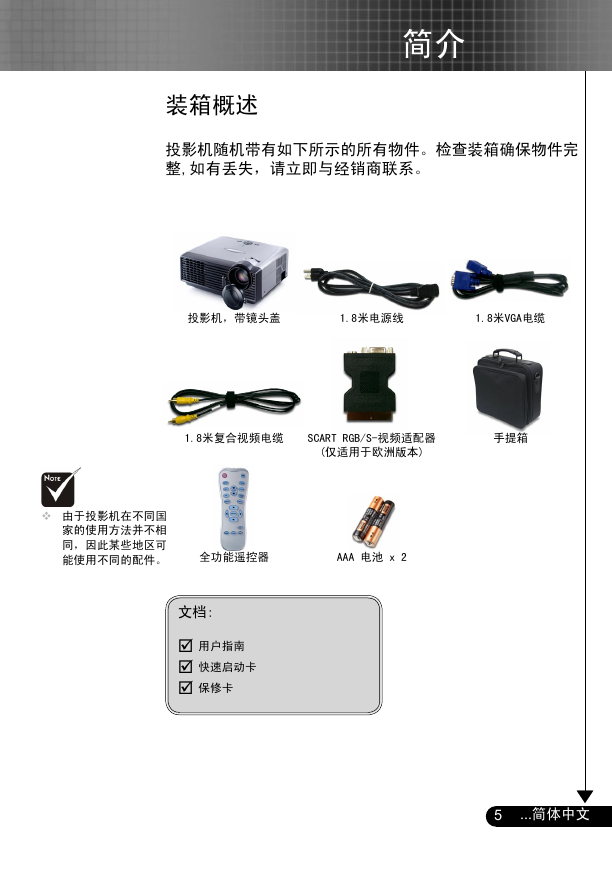

简介装箱概述投影机随机带有如下所示的所有物件。检查装箱确保物件完整,如有丢失，请立即与经销商联系。投影机，带镜头盖 1.8米电源线 1.8米VGA电缆 1.8米复合视频电缆 SCART RGB/S-视频适配器手提箱 (仅适用于欧洲版本)  由于投影机在不同国家的使用方法并不相同，因此某些地区可能使用不同的配件。全功能遥控器 AAA 电池 x 2 文档:  用户指南  快速启动卡  保修卡 5 ...简体中文

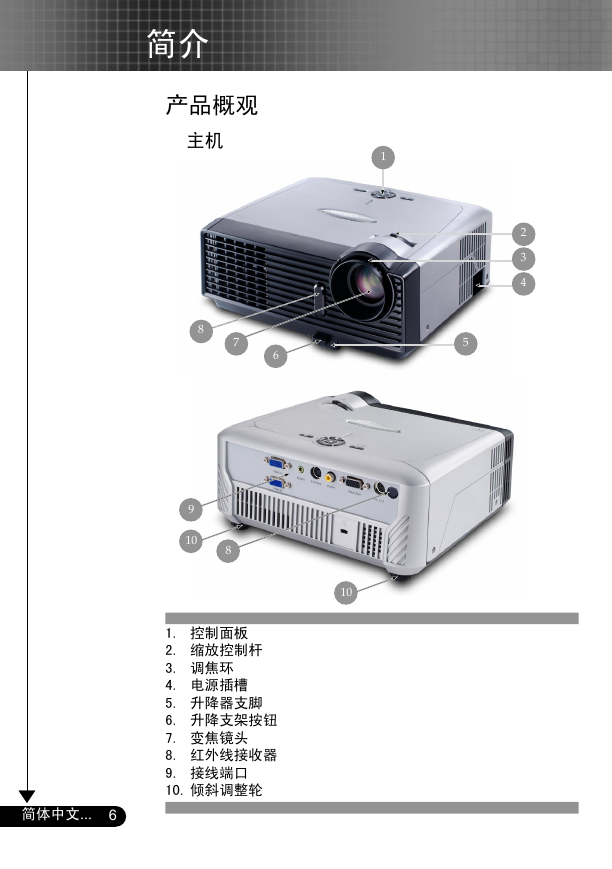

2 3 4 5 简介产品概观主机 1 8 7 6 9 10 8 1. 控制面板 2. 缩放控制杆 3. 调焦环 4. 电源插槽 5. 升降器支脚 6. 升降支架按钮 7. 变焦镜头 8. 红外线接收器 9. 接线端口 10. 倾斜调整轮 10 简体中文... 6

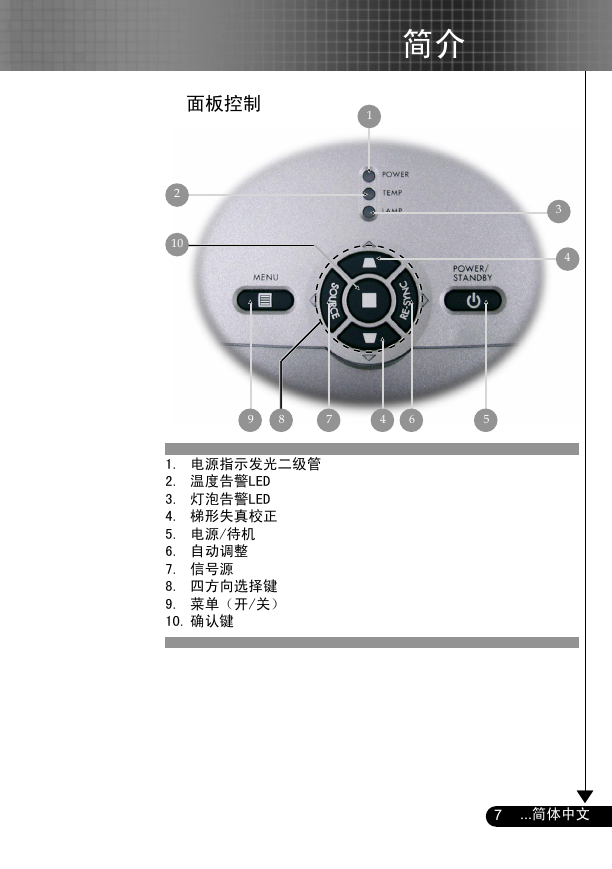

简介面板控制 1 2 10 3 4 9 8 7 4 6 5 1. 电源指示发光二级管 2. 温度告警LED 3. 灯泡告警LED 4. 梯形失真校正 5. 电源/待机 6. 自动调整 7. 信号源 8. 四方向选择键 9. 菜单（开/关） 10. 确认键 7 ...简体中文

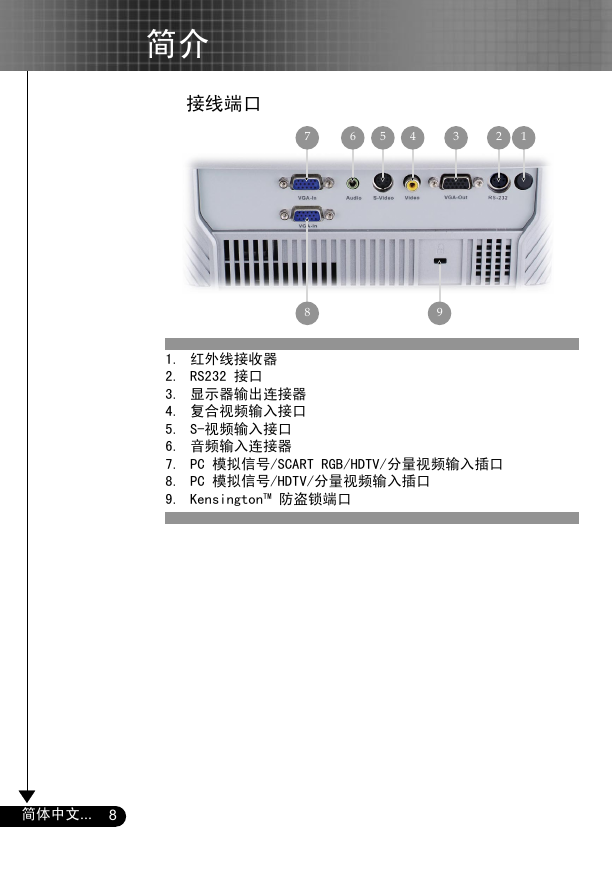

简介接线端口 7 6 5 4 3 2 1 8 9 1. 红外线接收器 2. RS232 接口 3. 显示器输出连接器 4. 复合视频输入接口 5. S-视频输入接口 6. 音频输入连接器 7. PC 模拟信号/SCART RGB/HDTV/分量视频输入插口 8. PC 模拟信号/HDTV/分量视频输入插口 9. KensingtonTM 防盗锁端口简体中文... 8
